Коротко про J5019
J5019 поєднує зарядний модуль для одного літій-іонного акумулятора з підвищувальним DC-DC перетворювачем. Плата заряджає елемент до 4,2 В від входу 4,5–8 В, а на виході формує регульовані 4,3–27 В для портативної електроніки та DIY-пристроїв.
Ключові характеристики
- Тип модуля
- Зарядний модуль 1S і підвищувальний DC-DC перетворювач
- Акумулятор
- Один Li-ion елемент, номінально 3,7 В
- Вхідна напруга
- 4,5–8 В DC
- Напруга заряджання
- 4,2 В
- Максимальний струм заряджання
- 1 А
- Вихідна напруга
- Плавно регульована, 4,3–27 В DC
- Початкове налаштування виходу
- Близько 9 В постачальник
- Заявлений максимальний струм розряду
- До 2 А; не є гарантованим вихідним струмом у всьому діапазоні напруг
- Орієнтовний вихідний струм
- 5 В — до 1,4 А; 9 В — до 0,8 А; 12 В — до 0,6 А постачальник
- Регулювання
- Багатообертовий потенціометр
- Вхідний роз’єм
- microUSB і контактні майданчики
- Захист
- Від перезаряду; повноцінного відключення навантаження при перерозряді немає
- Розміри плати

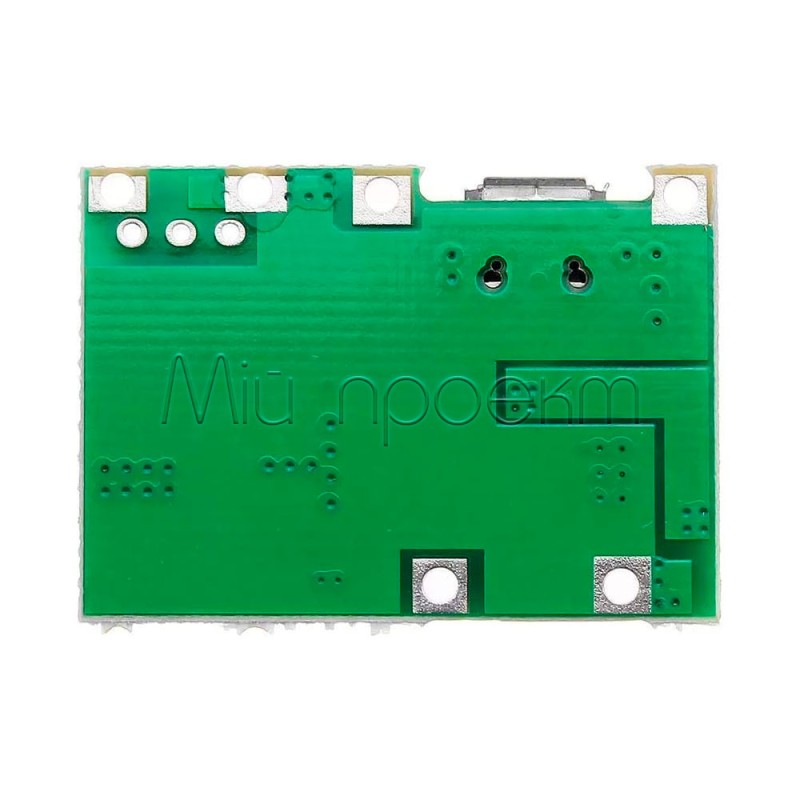

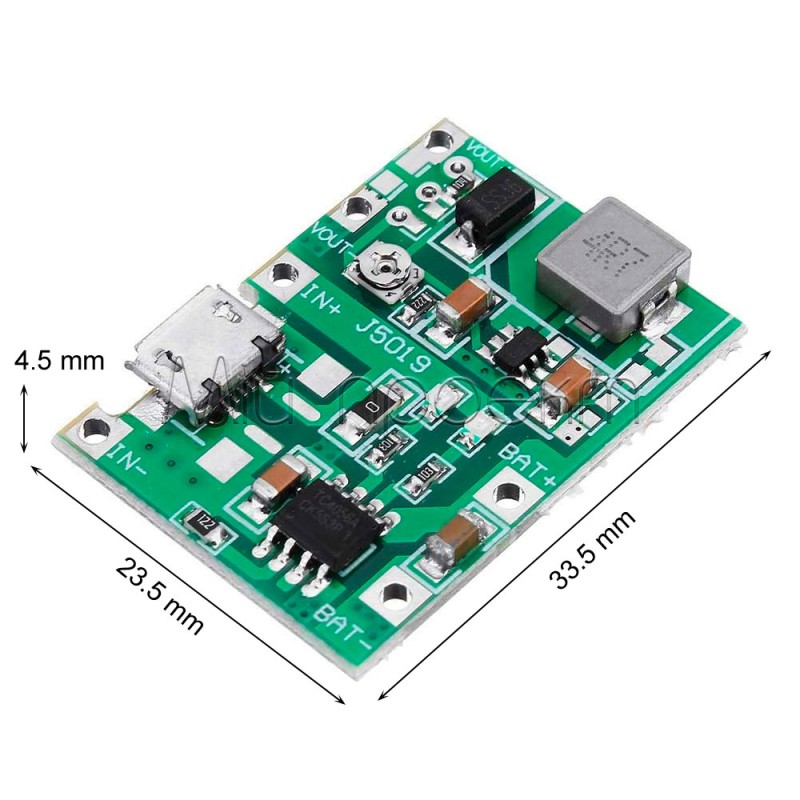

- 33,5 × 23,5 × 4,5 мм
Детальний опис та особливості
Заряджання та підвищення напруги

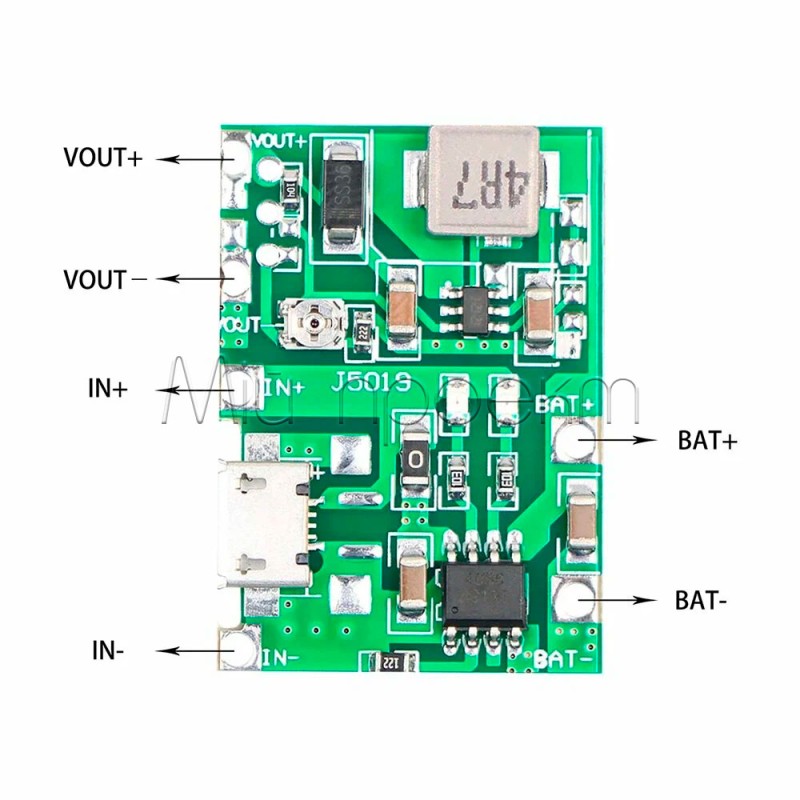

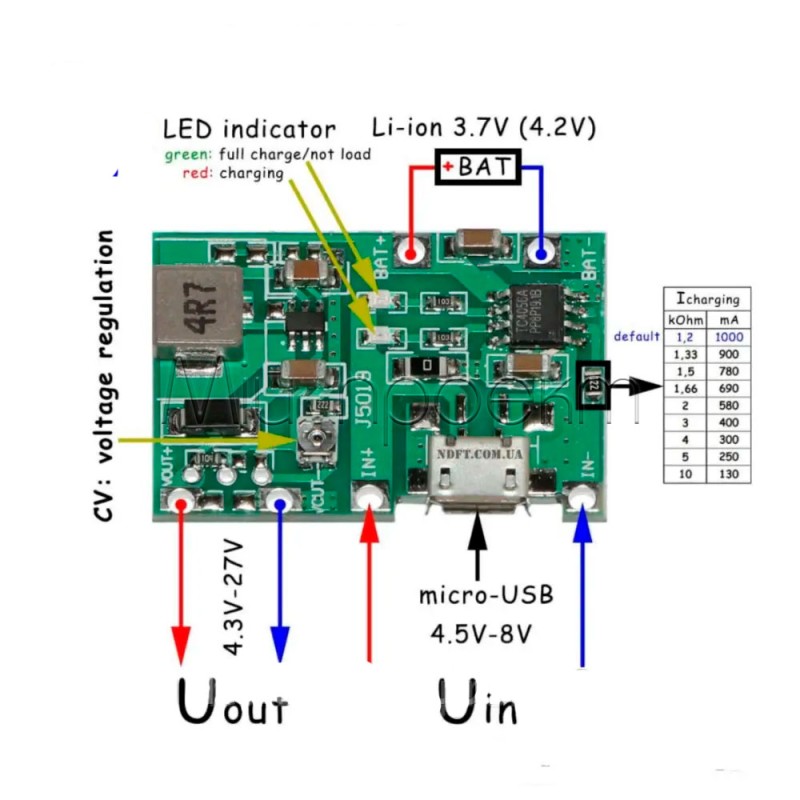

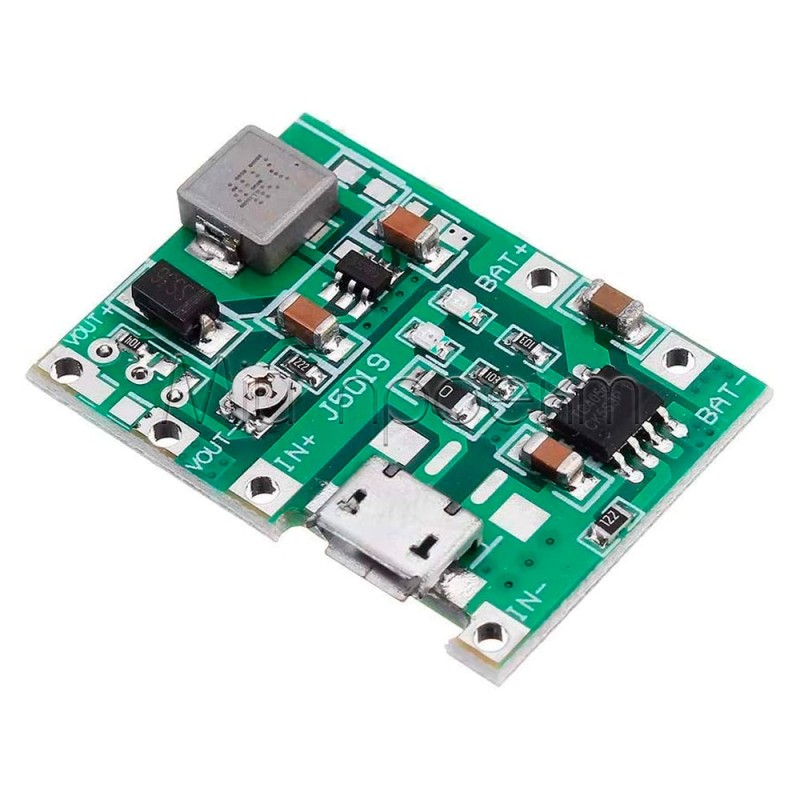

Акумулятор під’єднується до контактів BAT+ і BAT−. Живлення для заряджання можна подати через microUSB або контактні майданчики VIN, дотримуючись діапазону 4,5–8 В і правильної полярності. Зарядна частина розрахована на один елемент 1S і напругу заряджання 4,2 В.
Підвищувальний перетворювач формує на OUT+ і OUT− напругу від 4,3 до 27 В. Потенціометр дає змогу плавно змінювати вихід, але напрямок і фактичний результат регулювання потрібно контролювати вольтметром: без вимірювання не можна визначити, яку напругу отримає навантаження.
Як оцінити допустиме навантаження
Значення 2 А описує заявлену граничну можливість ланцюга розряду, а не однаковий доступний струм при будь-якій вихідній напрузі. Як практичний орієнтир постачальник наводить до 1,4 А при 5 В, до 0,8 А при 9 В і до 0,6 А при 12 В. Ці значення не є результатами індивідуального випробування кожної плати, тому в готовому пристрої потрібно передбачити запас і перевірити просідання напруги та нагрів.
Що сильніше вихідна напруга перевищує напругу акумулятора, то більший струм перетворювач бере з елемента для тієї самої вихідної потужності. Реальну можливість живлення визначають напруга й струм навантаження, стан акумулятора, якість проводів і контактів, охолодження та пускові імпульси споживача.
Поведінка при розрядженому акумуляторі
У J5019 заявлено захист від перезаряду, але немає повноцінного захисту від перерозряду. За даними постачальника, підвищення напруги припиняється приблизно при 2 В на акумуляторі, однак вихід фізично не відключається і на ньому може залишатися напруга близько 2 В. Така поведінка не замінює BMS або PCM із відсіченням навантаження.
Підійде / не підійде
Підійде
- для регульованого портативного джерела живлення від одного Li-ion акумулятора;
- для малопотужних контролерів, датчиків, аудіомодулів та інших пристроїв на 5, 9 або 12 В після перевірки їхнього струму споживання;
- для переобладнання батарейного живлення мультиметра, якщо відомі потрібна напруга, полярність і пусковий струм;
- для заряджання 1S акумулятора та отримання окремого регульованого підвищеного виходу на одній компактній платі.
Не підійде
- для акумуляторних збірок 2S, 3S або інших послідовних конфігурацій;
- для зниження напруги — J5019 є лише підвищувальним перетворювачем;
- для навантажень, яким гарантовано потрібно 2 А при 9, 12 або 27 В;
- для незахищеного акумулятора без окремої BMS або PCM із відсіченням при перерозряді;
- як гарантований UPS або power-path модуль для одночасного заряджання та безперервного живлення навантаження.
Приклади застосування
Живлення мультиметра
J5019 можна використати для заміни батарейного живлення мультиметра на один Li-ion акумулятор із заряджанням. Спочатку окремим вимірювальним приладом виставляють потрібну напругу, перевіряють полярність і лише потім підключають мультиметр.
Автономний електронний вузол
Один акумулятор 18650 і J5019 можуть живити контролер, сенсорний вузол або інший малопотужний пристрій на 5–12 В, якщо його робочий та пусковий струм залишаються в межах можливостей перетворювача.
Вхід від сонячної панелі
До VIN можна підключати 5-вольтову сонячну панель лише тоді, коли її фактична напруга під освітленням залишається в межах 4,5–8 В, а потужності достатньо для заряджання. MPPT для J5019 не заявлений, тому стабільність роботи потрібно перевіряти з конкретною панеллю.
Підключення та налаштування
Перевірте акумулятор
Використовуйте один справний Li-ion елемент 3,7 В. Для елемента без вбудованого захисту додайте окрему BMS або PCM 1S із відсіченням навантаження при перерозряді.
Під’єднайте акумулятор
Підключіть акумулятор до BAT+ і BAT− відповідно до маркування плати. Перед пайкою перевірте полярність; не перепаюйте акумулятор при поданому зовнішньому живленні.
Подайте живлення для заряджання
Використовуйте microUSB-джерело 5 В або подайте 4,5–8 В DC на VIN. Джерело має витримувати потрібний струм без значного просідання напруги.
Налаштуйте вихід без навантаження
Початкове значення може бути близько 9 В. Обертайте потенціометр і безперервно контролюйте OUT+ та OUT− вольтметром, доки не отримаєте потрібну напругу.
Перевірте роботу під навантаженням
Підключіть споживача після налаштування, повторно виміряйте напругу та проконтролюйте нагрів. Якщо вихід просідає або плата помітно нагрівається, зменште навантаження.
Обмеження та безпека
Потрібне відсічення при перерозряді
Припинення підвищення приблизно при 2 В не є захистом акумулятора: вихід не блокується повністю. Використовуйте захищений елемент або окрему BMS/PCM 1S і не допускайте глибокого розряду Li-ion акумулятора.
Не допускайте переполюсування
Перед подаванням живлення перевірте полярність BAT, VIN і OUT. Помилкове підключення може пошкодити плату, акумулятор або споживача.
Спочатку перевірте вихідну напругу
Початкове налаштування близько 9 В і можливість регулювання до 27 В небезпечні для чутливої електроніки. Не підключайте споживача до перевірки виходу вимірювальним приладом.
Не розраховуйте на 2 А в усьому діапазоні
За підвищення вихідної напруги доступний струм зменшується. Залишайте запас відносно орієнтирів 1,4 А при 5 В, 0,8 А при 9 В і 0,6 А при 12 В та перевіряйте роботу в реальному корпусі.
Контролюйте нагрів
Не закривайте силові компоненти теплоізоляційними матеріалами. За високої вихідної напруги, значного струму або слабкого акумулятора зменште навантаження й забезпечте вентиляцію.
Режим UPS не підтверджений
Для J5019 не заявлено окремий power-path із керуванням потоками живлення між входом, акумулятором і навантаженням. Не використовуйте модуль як гарантоване безперебійне живлення без перевіреної додаткової схеми.
FAQ
Яка напруга встановлена на виході спочатку?
Початкове налаштування становить близько 9 В, але перед підключенням пристрою потрібно виміряти фактичну напругу на OUT і відрегулювати її потенціометром.
Який струм можна отримати при 5, 9 або 12 В?
Постачальник наводить орієнтовні максимуми: до 1,4 А при 5 В, до 0,8 А при 9 В і до 0,6 А при 12 В. Для надійної роботи потрібен запас, оскільки результат залежить від акумулятора, охолодження та навантаження.
Чи захищає J5019 акумулятор від глибокого розряду?
Ні. При низькій напрузі підвищення може припинитися, але вихід не відключається повністю. Для незахищеного акумулятора потрібна окрема BMS або PCM 1S.
Чи можна заряджати два акумулятори послідовно?
Ні. J5019 розрахований на один елемент 1S із напругою заряджання 4,2 В. Для 2S або 3S потрібен зарядний модуль для відповідної кількості елементів і сумісна BMS.
Чи можна живити вхід від сонячної панелі 5 В?
Можна лише після перевірки конкретної панелі: її фактична напруга має залишатися в діапазоні 4,5–8 В, а потужності повинно вистачати для заряджання. Функція MPPT для J5019 не заявлена.
