Коротко про ZN30

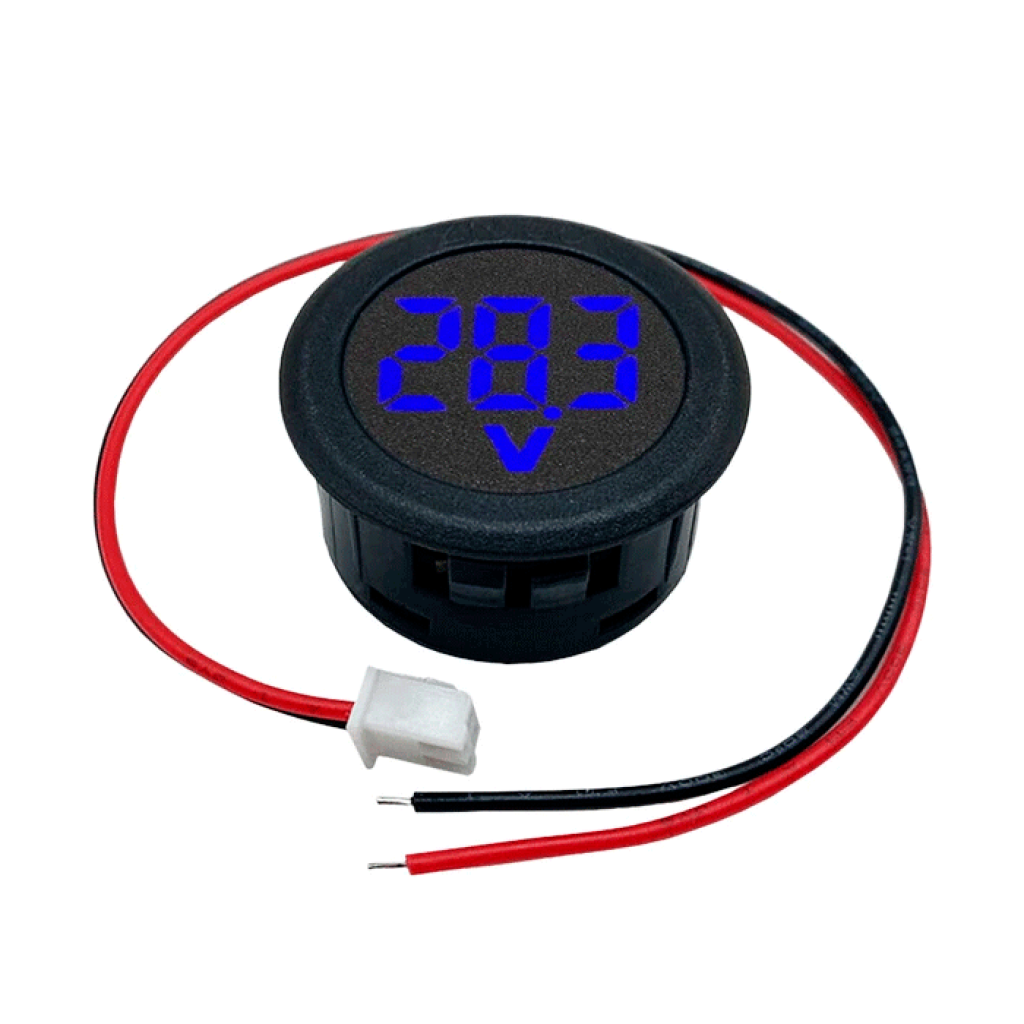

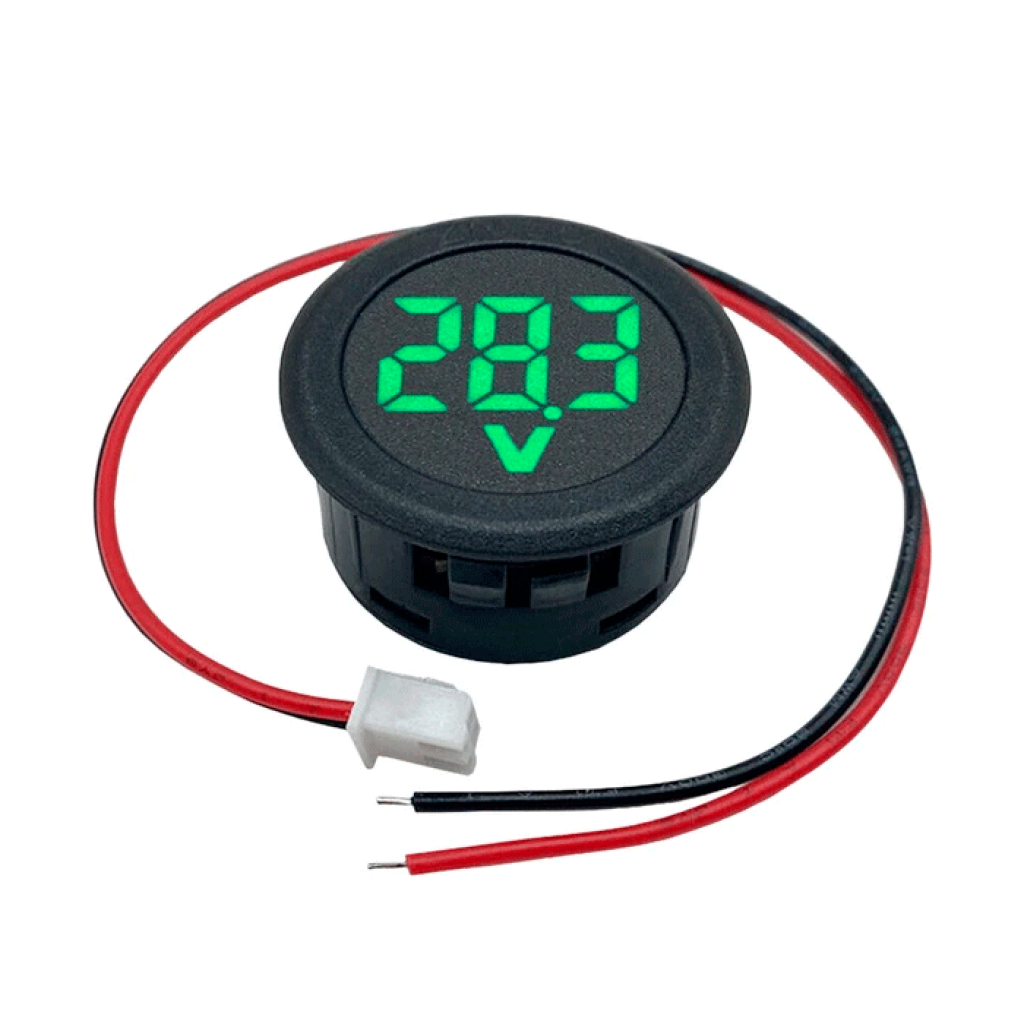

ZN30 — круглий панельний цифровий вольтметр для постійного контролю напруги в колах 4–100 В DC. Трицифровий LED-дисплей показує напругу з роздільною здатністю 0,1 В, а корпус встановлюється в отвір діаметром 30 мм.
Прилад підходить для автомобільних і мотоциклетних електросистем, акумуляторних збірок, блоків живлення та іншого обладнання з постійною напругою в робочому діапазоні. ZN30 вимірює саме напругу: струм, потужність і залишкову ємність акумулятора він не показує.
Ключові характеристики
- Тип приладу
- панельний цифровий вольтметр постійної напруги
- Діапазон вимірювання та роботи
- 4–100 В DC
- Точність
- ±1%
- Роздільна здатність
- 0,1 В
- Дисплей
- 3-розрядний LED, 0,36″
- Висота символів
- 9,1 мм
- Кольори символів

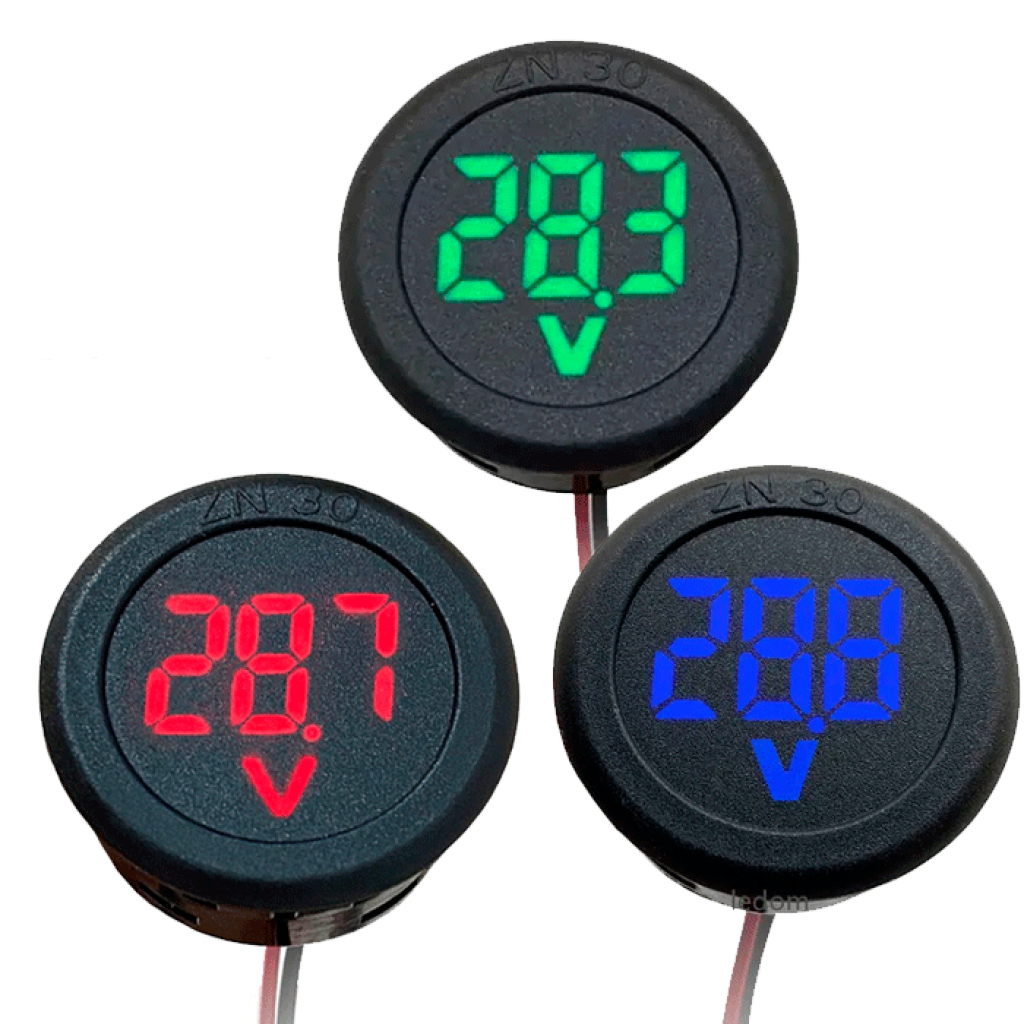

- червоний, синій або зелений — залежно від варіанта
- Оновлення показів
- приблизно кожні 330 мс
- Робочий струм
- <15 мА
- Захист від зворотного підключення
- передбачений
- Розміри корпусу
- Ø34 × 18 мм
- Монтажний отвір
- Ø30 мм
- Довжина проводів
- 20 см
- Робоча температура
- −30…+65 °C
- Маса
- 4 г
Детальний опис та особливості
Постійна індикація напруги
ZN30 дає змогу спостерігати за DC-напругою без постійного підключення переносного мультиметра. Оновлення приблизно кожні 330 мс підходить для контролю звичайних змін напруги, але не призначене для фіксації коротких імпульсних викидів.
Точність ±1% і роздільна здатність 0,1 В достатні для оперативної панельної індикації. Для калібрування, пошуку несправності або перевірки критичного порога порівнюйте покази зі справним контрольним мультиметром.
Круглий монтаж у панель

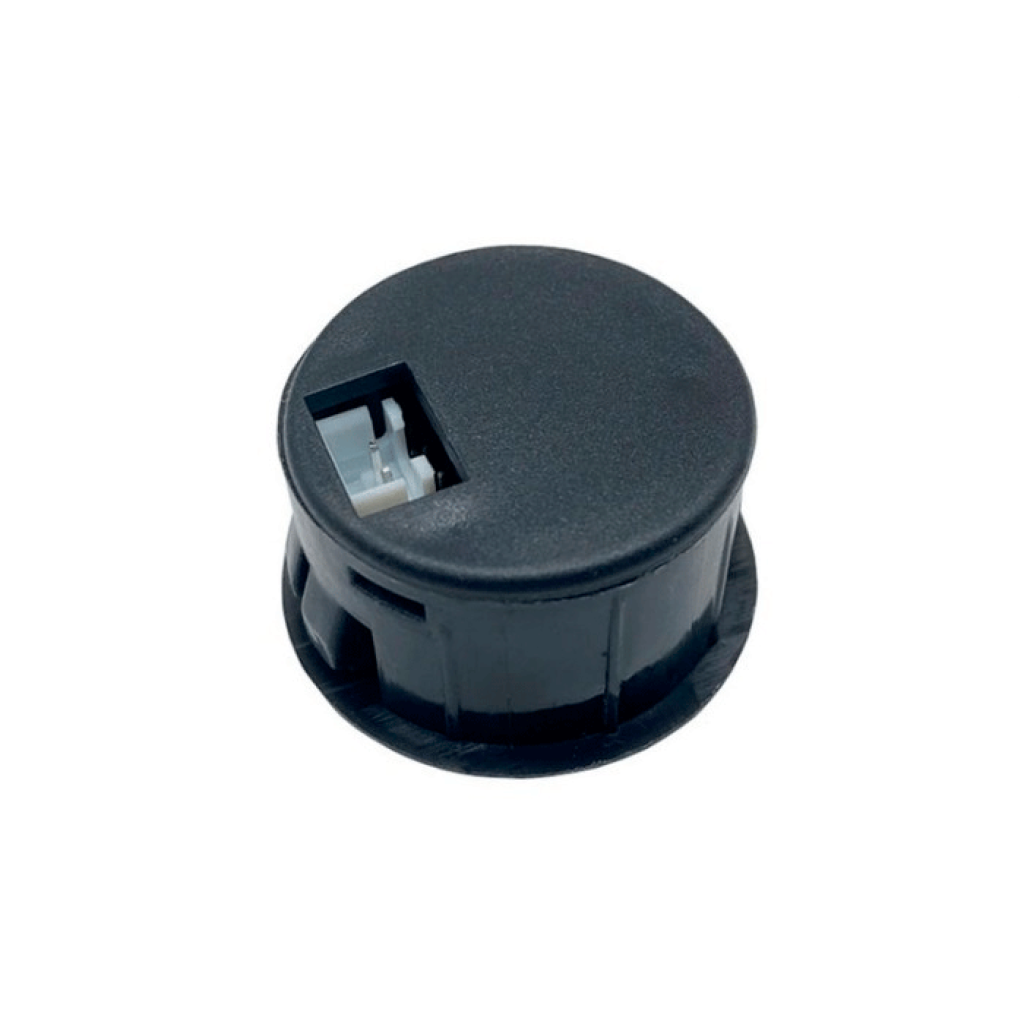

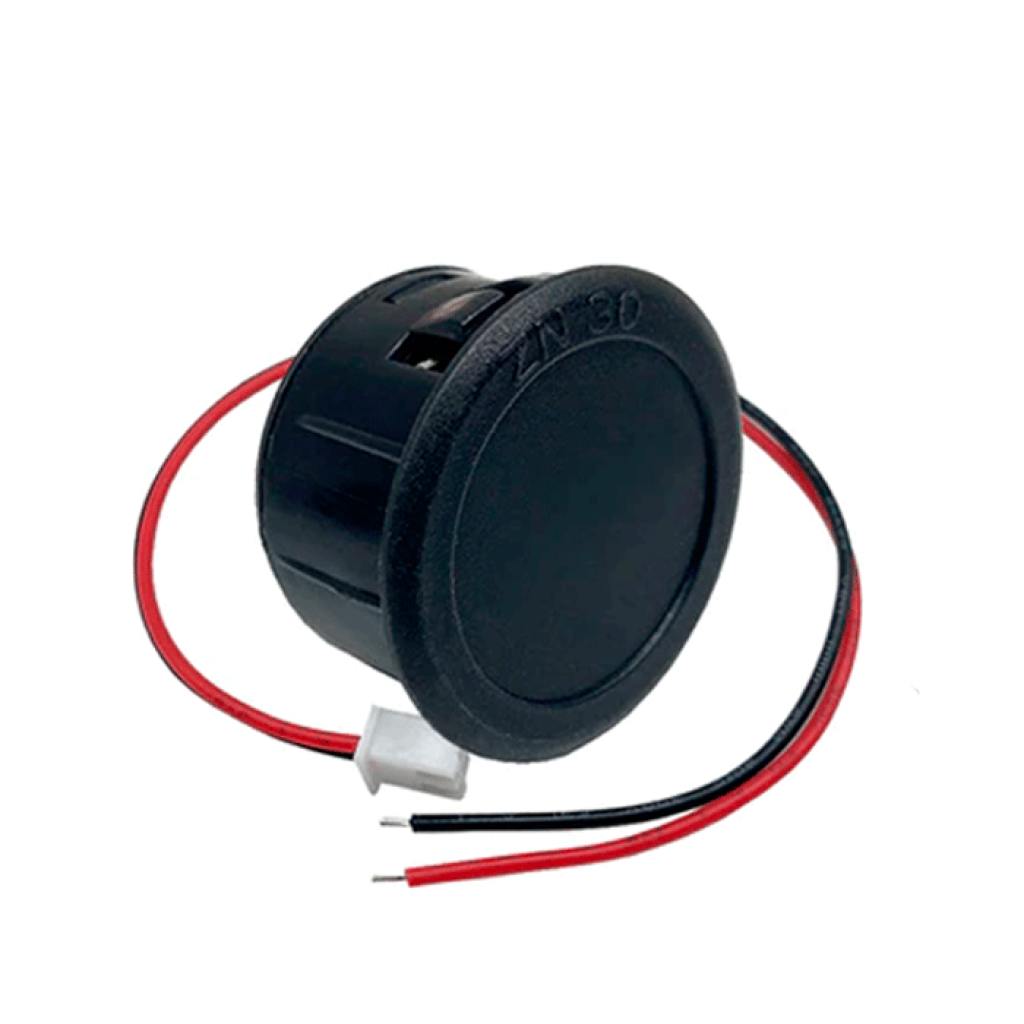

Корпус має розміри Ø34 × 18 мм і встановлюється в отвір Ø30 мм. Перед обробленням панелі перевірте фактичну посадку, товщину матеріалу та вільний простір позаду приладу; окремо залиште місце для вигину проводів довжиною 20 см.
Споживання під час тривалої роботи
Робочий струм становить менше 15 мА. Для транспортної електросистеми це невелике навантаження, проте під час тривалого простою або живлення від маломісткого акумулятора його потрібно враховувати. За потреби підключайте індикатор до кола, яке вимикається разом з обладнанням.
Підійде / не підійде
Підійде
- для панельного контролю напруги 12- або 24-вольтової автомобільної системи;
- для мотоцикла, кемпера чи іншої техніки з DC-мережею в межах 4–100 В;
- для акумуляторної збірки, якщо її мінімальна й максимальна напруга залишаються в робочому діапазоні;
- для виходу блока живлення або DC-DC перетворювача;
- для монтажу в круглий отвір Ø30 мм.
Не підійде
- для змінної напруги та прямого підключення до мережі 230 В AC;
- для DC-напруги нижче 4 В або вище 100 В;
- для вимірювання струму, потужності, опору чи ємності акумулятора;
- для точних лабораторних вимірювань без перевірки контрольним приладом;
- для місця, де потрібен підтверджений клас водо- або пилозахисту;
- для панелі без можливості зробити отвір Ø30 мм і забезпечити простір позаду корпусу.
Приклади застосування
Контроль бортової напруги
Встановіть ZN30 у сухій захищеній частині панелі автомобіля або мотоцикла, щоб спостерігати за напругою DC-мережі під час роботи обладнання.
Панель блока живлення
Підключіть вольтметр паралельно до DC-виходу, щоб бачити встановлену напругу та її зміну під навантаженням у межах робочого діапазону.
Акумуляторна система
Використовуйте прилад як індикатор напруги батареї або збірки, попередньо звіривши повний діапазон напруг для обраної хімії та кількості послідовних елементів.
Підключення та монтаж
Перевірте електричний діапазон
Переконайтеся, що джерело видає постійну напругу 4–100 В у всіх режимах. Якщо в колі можливі імпульсні викиди понад 100 В, потрібен окремий захист або інший вимірювач.
Підготуйте панель
Звірте корпус Ø34 × 18 мм, зробіть отвір Ø30 мм і перед остаточним встановленням перевірте посадку без надмірного зусилля.
Знеструмте коло
Виконуйте підключення без поданої напруги. Під’єднайте вольтметр паралельно до контрольованої лінії, дотримуючись полярності за позначенням проводів; не вмикайте його послідовно як амперметр.
Захистіть з’єднання
Ізолюйте контакти, закріпіть проводи від натягу й вібрації та захистіть нову гілку відповідно до перерізу проводки й вимог обладнання.
Перевірте перший запуск
Спочатку подайте відому безпечну напругу та порівняйте покази зі справним мультиметром. Після цього завершуйте монтаж у панель.
Обмеження та безпека
Тільки 4–100 В DC
Не підключайте ZN30 до змінної напруги або мережі 230 В AC. Перевищення 100 В DC чи імпульсний викид вище робочої межі може пошкодити прилад і створити небезпечну несправність.
Обережно з верхньою частиною діапазону
Висока постійна напруга може бути небезпечною для людини. Монтаж і обслуговування виконуйте лише на знеструмленому обладнанні, із належною ізоляцією та захистом від випадкового дотику.
Дотримуйтеся полярності
Захист від зворотного підключення передбачений, але він не замінює правильного монтажу. До подавання напруги повторно перевірте полярність та ізоляцію з’єднань.
Не використовуйте як єдиний діагностичний прилад
Критичні пороги, калібрування й несправності перевіряйте контрольним мультиметром, а не лише показами панельного індикатора.
Захистіть від вологи та забруднення
Не розраховуйте на герметичність корпусу. Встановлюйте вольтметр у сухому захищеному місці та не допускайте конденсату, провідного пилу й металевої стружки.
Враховуйте струм споживання
Постійне навантаження менше 15 мА може бути помітним для невеликого акумулятора або під час тривалого простою. За потреби передбачте вимкнення індикатора разом із контрольованою системою.
FAQ
Чи можна підключити ZN30 до 230 В?
Ні. ZN30 призначений лише для постійної напруги й не підходить для мережі 230 В AC.
Чи покаже вольтметр напругу нижче 4 В?
Робочий діапазон починається з 4 В, тому коректна індикація нижчої напруги не передбачена.
Чи показує ZN30 заряд акумулятора у відсотках?
Ні. Прилад показує напругу. Оцінювати рівень заряду потрібно за даними для конкретної хімії акумулятора, кількості елементів, навантаження й температури.
Чи підходить прилад для одного Li-ion елемента?
Не для повного робочого діапазону елемента: після зниження напруги нижче 4 В коректна індикація не передбачена.
Чи захищений прилад від переполюсування?
Захист від зворотного підключення передбачений, однак перед увімкненням однаково потрібно перевіряти полярність.
Чи можна залишити вольтметр підключеним постійно?
Прилад можна використовувати для постійної індикації в допустимому колі, але споживання менше 15 мА потрібно враховувати під час тривалого простою або роботи від малого акумулятора.
Який колір дисплея буде у вольтметра?
Доступні червоні, сині та зелені символи. Перед замовленням перевірте вибраний або доступний варіант у картці товару.
Альтернативи для іншого монтажу або функції
- Для компактного прямокутного дисплея та вибору дво- або тридротової модифікації підійде 0,28-дюймовий цифровий вольтметр.
- Якщо робоча напруга не перевищує 30 В і потрібна інша форма кріплення, розгляньте вольтметр DVM-368 AG.
- Коли разом із напругою потрібно вимірювати струм навантаження, використовуйте вольтметр-амперметр 100 В / 50 А із зовнішнім шунтом.
