Коротко про DVM-368 AG
DVM-368 AG — компактний двопровідний цифровий вольтметр для постійної індикації напруги 4,80–30,0 В DC. Червоний і чорний проводи одночасно живлять модуль та підключають його до вимірюваного кола, тому окреме джерело живлення не потрібне.

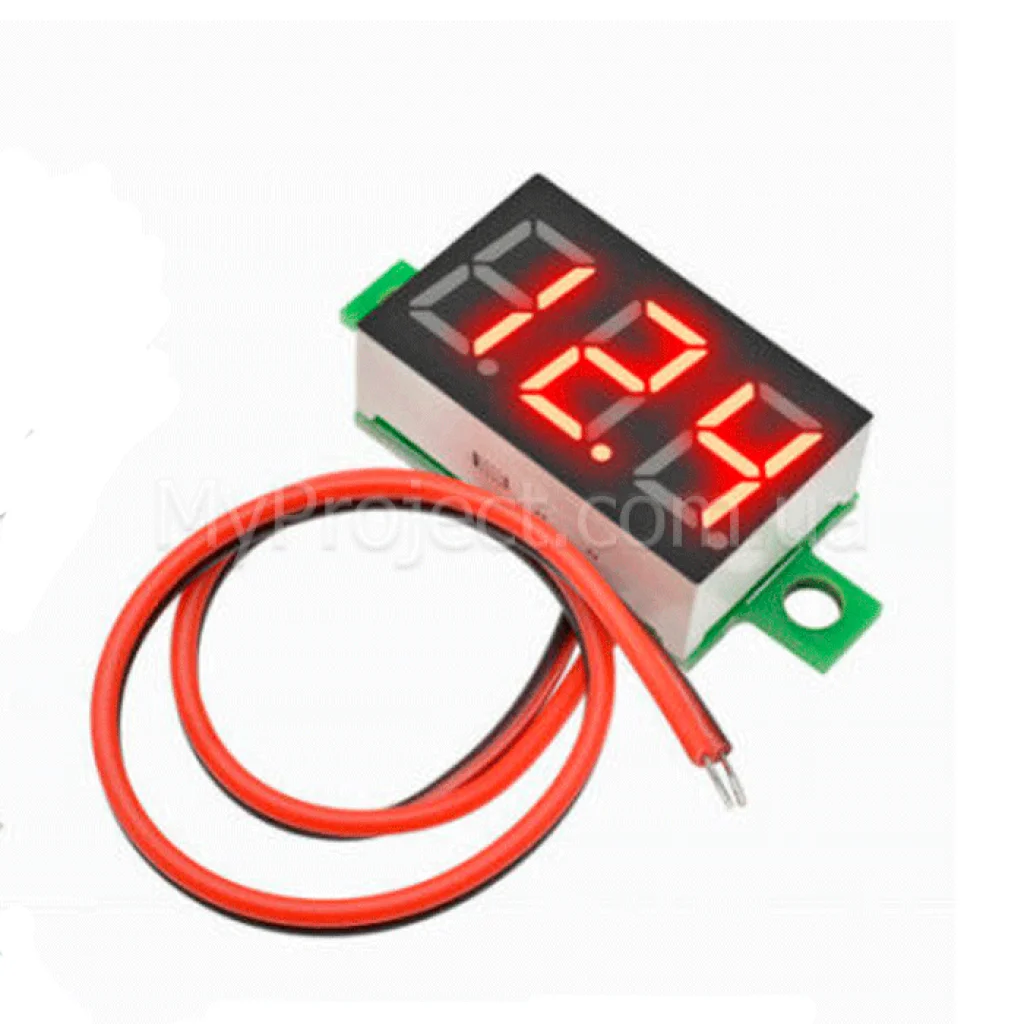

Ця модифікація має червоний 3-розрядний LED-дисплей 0,36″. Вольтметр підходить для блоків живлення, DC-DC перетворювачів, 12- і 24-вольтових ліній та акумуляторних систем, напруга яких у всіх режимах залишається в робочому діапазоні модуля.
Ключові характеристики
- Тип приладу
- цифровий вольтметр постійної напруги
- Робочий діапазон
- 4,80–30,0 В DC
- Схема підключення
- 2 проводи, живлення від вимірюваного кола
- Дисплей

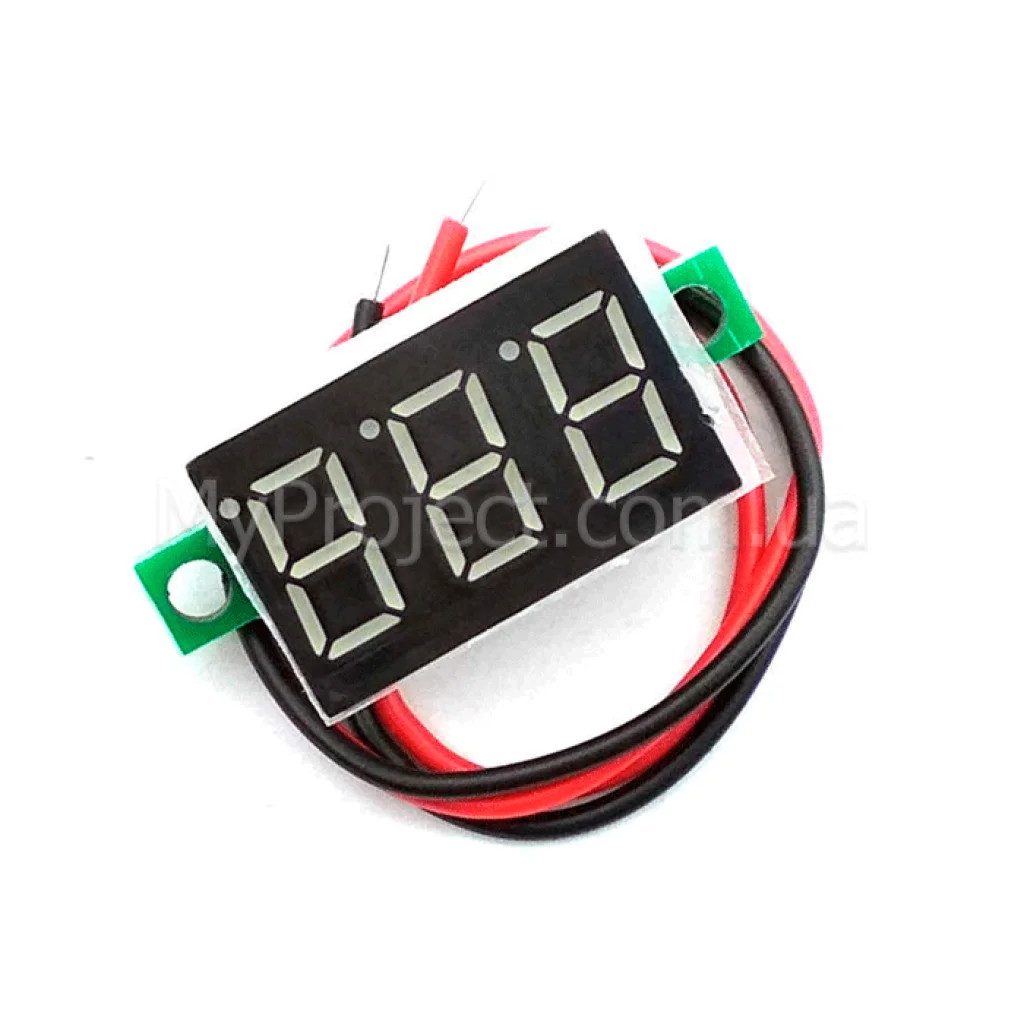

- 3-розрядний LED, 0,36″, червоні символи
- Дискретність
- 0,01 В при напрузі до 9,99 В; 0,1 В від 10,0 В
- Період оновлення
- приблизно 300 мс
- Вхідний опір
- >100 кОм
- Робочий струм
- <23 мА
- Захист від переполюсування
- передбачений
- Робоча температура
- −10…+65 °C
- Розміри модуля
- 23 × 15 × 10 мм без кріпильних вушок; довжина з вушками — 33 мм
- Монтажні отвори
- міжцентрова відстань 28 мм; діаметр 2,8 мм
- Довжина проводів
- 15 см
- Маса нетто
- 4,7 г
Детальний опис та особливості
Двопровідне живлення та вимірювання
DVM-368 AG вимірює напругу тієї самої лінії, від якої отримує живлення. Червоний провід під’єднується до плюса, чорний — до мінуса. Така схема спрощує монтаж і не потребує окремого блока живлення, але не дає змоги контролювати інше коло або напругу нижче порога запуску індикатора.
Зчитування показів
Трицифровий дисплей автоматично змінює положення десяткової крапки: до 9,99 В покази відображаються з кроком 0,01 В, а від 10,0 В — з кроком 0,1 В. Оновлення приблизно кожні 300 мс дає змогу спостерігати за плавними змінами напруги без додаткового контролера або програмування.
Вольтметр розрахований на постійний візуальний контроль. Для встановлення точного порога живлення, калібрування або діагностики несправності порівнюйте покази зі справним контрольним мультиметром.
Монтаж у корпус
Модуль займає 23 × 15 × 10 мм без кріпильних вушок, а повна довжина з вушками становить 33 мм. Перед свердлінням або вирізанням панелі перевірте фактичну посадку, врахуйте міжцентрову відстань 28 мм, отвори діаметром 2,8 мм і залиште місце для проводів довжиною 15 см.
Підійде / не підійде
Підійде
- для постійної індикації вихідної напруги блока живлення або DC-DC перетворювача;
- для контролю 5-, 12- або 24-вольтової DC-лінії, якщо напруга не виходить за межі 4,80–30,0 В;
- для спостереження за напругою багатокоміркової акумуляторної системи у допустимому діапазоні;
- для навчального стенда, макета або саморобного пристрою без окремого дисплейного контролера;
- для компактної панельної індикації з червоними символами.
Не підійде
- для вимірювання напруги нижче 4,80 В, зокрема окремого Li-ion елемента з номіналом 3,6–3,7 В;
- для постійної напруги понад 30,0 В або кола з можливими викидами вище цієї межі;
- для змінної напруги та прямого підключення до мережі 230 В AC;
- для вимірювання струму, потужності, опору або інших електричних величин;
- для вимірювання окремого кола з незалежним живленням або гальванічною розв’язкою;
- як заміна контрольному мультиметру під час точного налаштування.
Приклади застосування
Панель регульованого блока живлення
Підключіть вольтметр паралельно до виходу, щоб бачити встановлену напругу та її зміну під час роботи навантаження. Вихід у всіх режимах має залишатися в межах 4,80–30,0 В DC.
Контроль 12- або 24-вольтової системи
Модуль можна вбудувати в панель пристрою для постійного спостереження за напругою шини. Для імпульсних або транспортних кіл передбачте захист від перенапруг і запас до верхньої робочої межі.
Індикатор на виході DC-DC перетворювача
Вольтметр допомагає контролювати вихід перетворювача під час експлуатації. Первинне налаштування напруги перед підключенням чутливого навантаження виконуйте за контрольним приладом.
Підключення
Перевірте діапазон
Переконайтеся, що вимірювана постійна напруга не нижча за 4,80 В і не перевищує 30,0 В, включно з можливими перехідними процесами.
Знеструмте коло
Виконуйте монтаж без поданої напруги. Не допускайте випадкового короткого замикання проводами або інструментом.
Під’єднайте два проводи
Червоний провід під’єднайте до плюса вимірюваної лінії, чорний — до мінуса. Окремого вимірювального чи живильного проводу ця версія не має.
Перевірте перший запуск
Подайте відому безпечну напругу, перевірте покази контрольним мультиметром і лише після цього завершуйте монтаж у корпус.
Обмеження та безпека
Не перевищуйте 30,0 В DC
30,0 В — верхня робоча межа, а не рекомендована постійна точка експлуатації без запасу. Перенапруга та імпульсні викиди можуть пошкодити модуль, тому для нестабільного джерела потрібен належний захист.
Не підключайте до мережі 230 В AC
DVM-368 AG призначений тільки для постійної низької напруги. Підключення до мережі змінного струму може зруйнувати модуль і створити небезпеку ураження струмом або займання.
Дотримуйтеся полярності
Захист від переполюсування зменшує ризик пошкодження при помилці, але не замінює правильного підключення. До ввімкнення перевірте, що червоний провід з’єднаний із плюсом, а чорний — із мінусом.
Враховуйте власне споживання
Робочий струм червоної версії становить менше 23 мА. Під час тривалого контролю маломісткого акумулятора це навантаження потрібно враховувати, щоб індикатор не прискорював розряд.

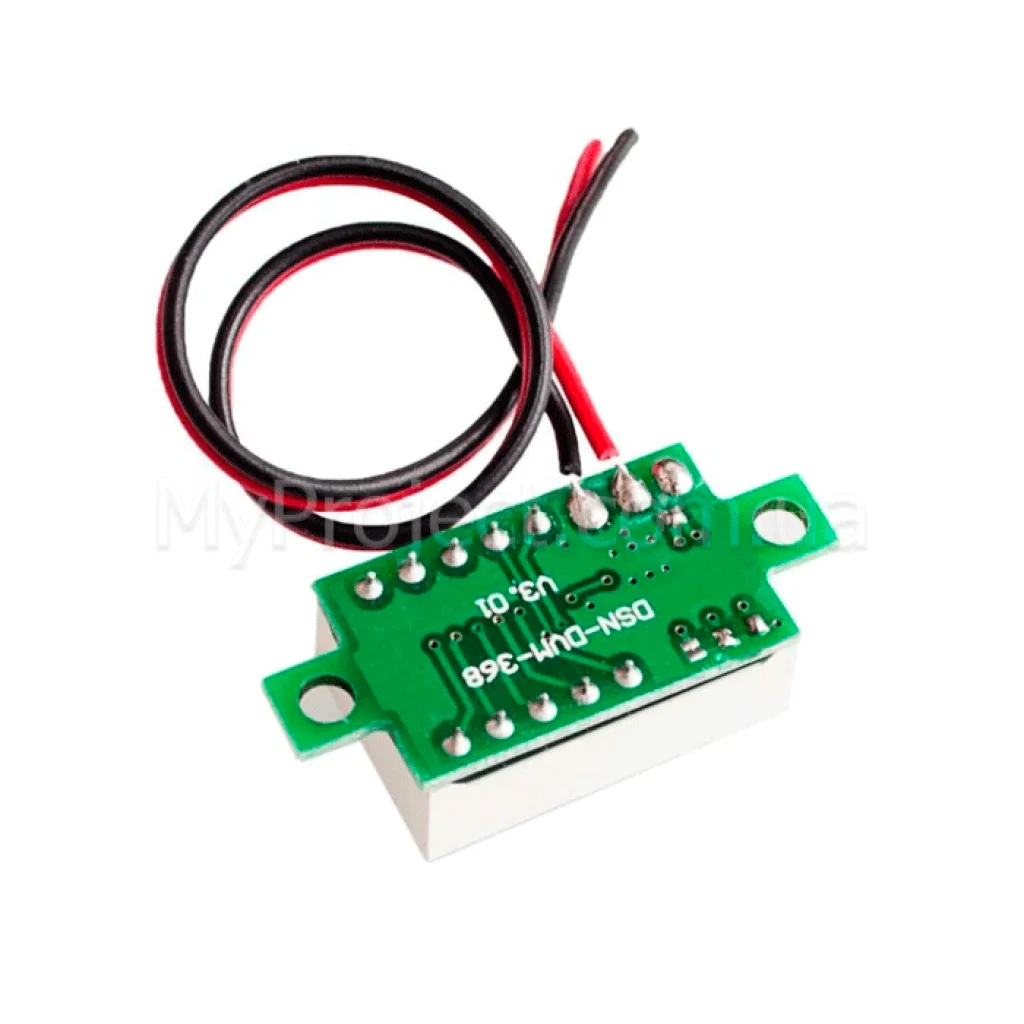

Захистіть відкриту плату
Встановіть модуль у корпусі, ізолюйте контакти та зафіксуйте проводи. Не допускайте впливу вологи, конденсату, металевої стружки й провідного пилу.
FAQ
Чи потрібне DVM-368 AG окреме живлення?
Ні. Двопровідна версія живиться безпосередньо від вимірюваної лінії 4,80–30,0 В DC.
Чи можна вимірювати напругу від 0 В?
Ні. Для цієї червоної двопровідної версії робочий діапазон починається з 4,80 В, а окремого входу живлення немає.
Чи підійде вольтметр для одного Li-ion елемента?
Ні. Напруга одного Li-ion елемента зазвичай нижча за мінімальні 4,80 В, потрібні для роботи цієї модифікації.
Чому після 10 В відображається менше знаків після крапки?
Дисплей має три розряди: до 9,99 В крок індикації становить 0,01 В, а від 10,0 В — 0,1 В.
Чи можна вимірювати змінну напругу?
Ні. DVM-368 AG призначений лише для постійної напруги в межах 4,80–30,0 В DC.
Чи захищений модуль від зворотної полярності?
Так, захист від переполюсування передбачений. Водночас перед подаванням живлення все одно потрібно перевіряти полярність підключення.
Альтернативи для іншого діапазону або монтажу
- Якщо потрібне вимірювання нижче 4,80 В або до 100 В, можна вибрати 0,28-дюймовий цифровий вольтметр у відповідній дво- або тридротовій модифікації.
- Для круглого панельного отвору та діапазону до 100 В підійде цифровий вольтметр ZN30.
