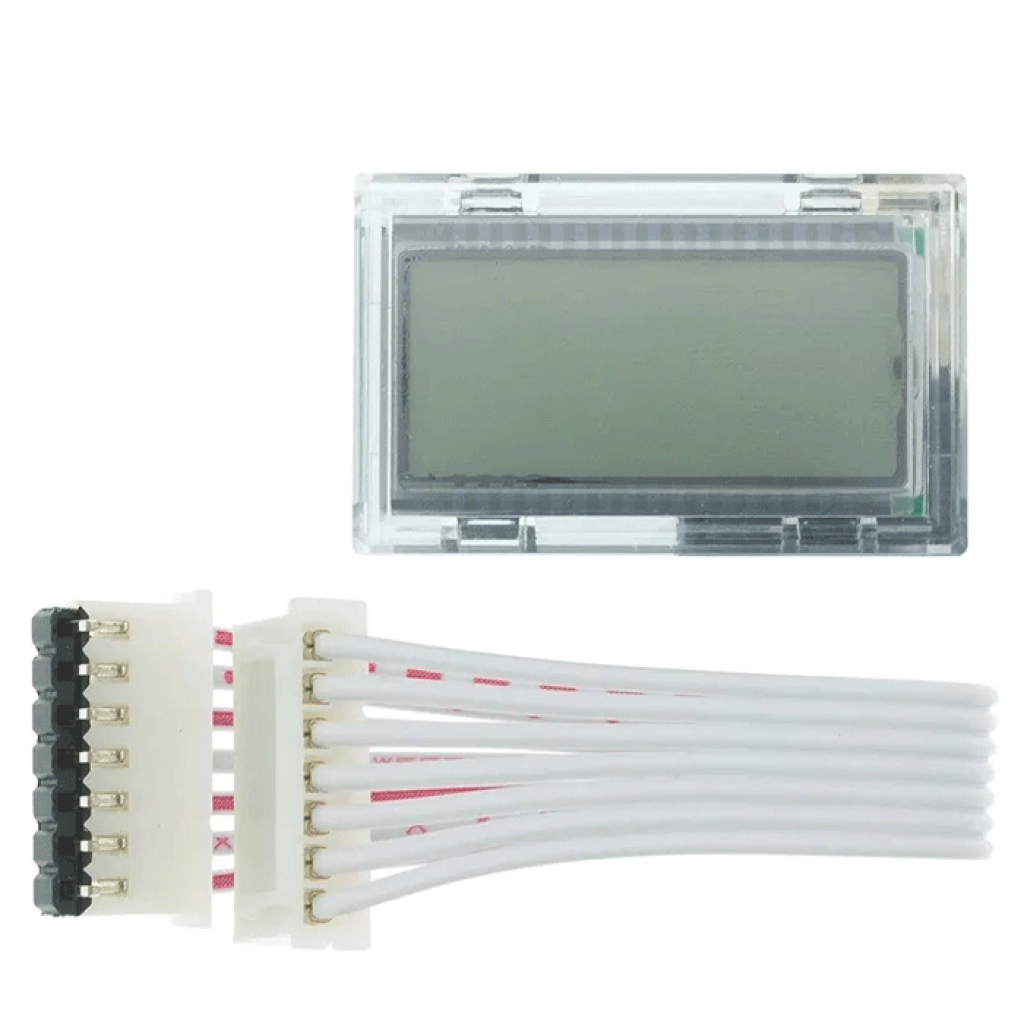

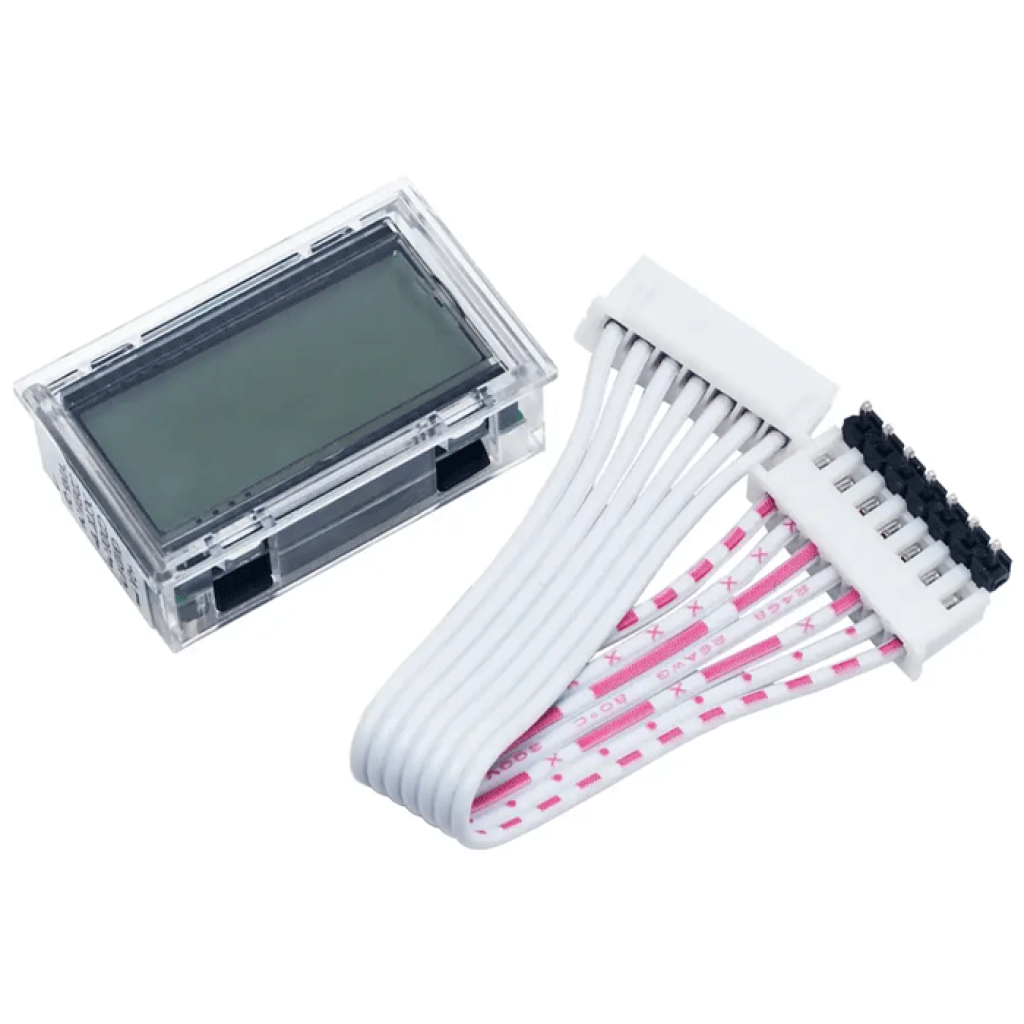

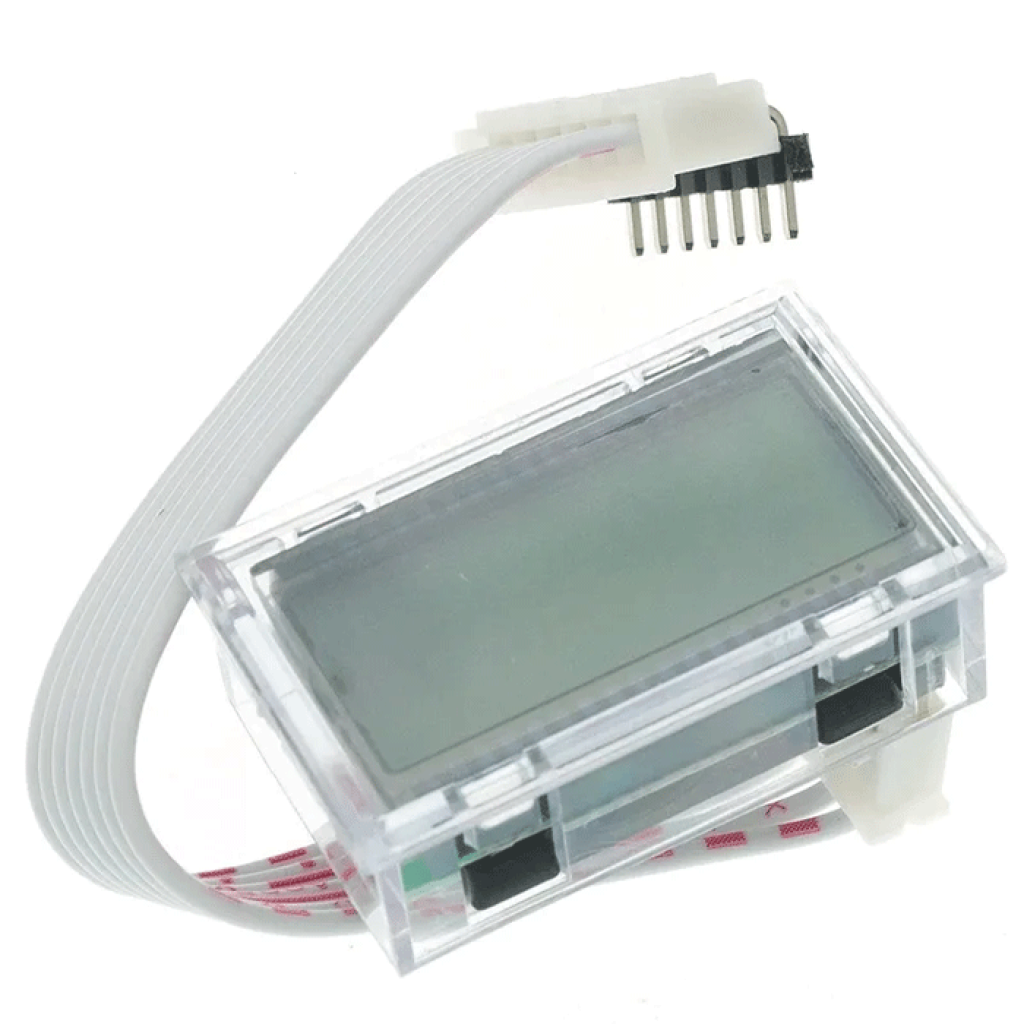

Коротко про дисплей LCD3220
LCD-дисплей 128×32 призначений для виведення робочих параметрів інвертора на базі плати EGS002 та мікросхеми EG8010. На екрані можуть відображатися напруга, струм, частота й температура, які контролер отримує через відповідні кола зворотного зв’язку.[1]
Ключові характеристики
- Тип
- рідкокристалічний дисплей
- Роздільна здатність
- 128×32 px
- Призначення
- індикація параметрів інвертора на EGS002 / EG8010
- Параметри на екрані
- напруга, струм, частота, температура
- Живлення інтерфейсу
- 5 В
- Підключення
- 7 ліній: +5V, GND, LCDDI, LCDCLK, LCDEN, LED+, LED−[2]
- Керування підсвічуванням
- перемичка JP9 на платі EGS002[2]
- Робоча температура
- −10…+70 °C
- Маса
- 14 г
Детальний опис та особливості
Роль дисплея в інверторі
EG8010 обробляє сигнали зворотного зв’язку за напругою, струмом і температурою та формує дані для зовнішнього послідовного LCD. Дисплей показує ці дані разом із частотою вихідного сигналу, тому оператор може спостерігати за станом інвертора без окремого індикаторного контролера.[1]
Достовірність показань залежить від правильного проєктування та налаштування кіл VFB, IFB і TFB у самому інверторі. Дисплей не замінює мультиметр або інший вимірювальний прилад під час налагодження.
Інтерфейс і підсвічування
Обмін даними відбувається через сигнали LCDDI, LCDCLK і LCDEN. Окремі лінії LED+ та LED− живлять підсвічування, а перемичка JP9 на EGS002 дає змогу вмикати або вимикати його.[2]
У силовій частині інвертора виникають електромагнітні перешкоди. Для з’єднання дисплея з EGS002 потрібен екранований кабель; його слід прокладати подалі від силових провідників і вузлів із високою напругою.[2]
Підійде / не підійде
Підійде
- для індикації параметрів інвертора з платою EGS002 та EG8010;
- для конфігурації контролера, розрахованої на послідовний дисплей 128×32;
- для панелі керування саморобного інвертора, ДБЖ або стенда силової електроніки;
- для спостереження за напругою, струмом, частотою та температурою, якщо відповідні кола зворотного зв’язку підключені й налаштовані.
Не підійде
- як автономний вольтметр, амперметр або термометр;
- для довільного контролера без перевірки протоколу, розпинування та програмної підтримки;
- для прямого підключення до силової напруги інвертора;
- як заміна дисплея іншого типу без перевірки конфігурації EG8010.
Приклади застосування
Панель інвертора
Дисплей можна встановити на передній панелі інвертора на EGS002, щоб бачити параметри, сформовані контролером під час роботи системи.
Налагоджувальний або навчальний стенд
У стенді дисплей допомагає спостерігати, як змінюються показання при налаштуванні кіл зворотного зв’язку, частоти та температурного контролю.
Підключення
Повністю знеструмте систему
Від’єднайте джерела живлення та переконайтеся, що високовольтні конденсатори силової частини розряджені.
Зіставте сигнали
Підключайте контакти за їхніми позначеннями: +5V, GND, LCDDI, LCDCLK, LCDEN, LED+ та LED−. Не орієнтуйтеся лише на фізичне положення проводу або контакту.
Використайте екранований кабель
Прокладіть кабель дисплея окремо від силових шин, трансформатора, дроселів і проводів із великим імпульсним струмом.
Перевірте конфігурацію та підсвічування
Переконайтеся, що EG8010 налаштований для дисплея 128×32. За потреби керуйте підсвічуванням перемичкою JP9, а потім подайте живлення й перевірте індикацію.
Обмеження та безпека
Небезпечна напруга в інверторі
Дисплей працює в складі обладнання, де можуть бути небезпечні для людини напруги. Виконуйте монтаж лише на повністю знеструмленій системі після розряджання накопичувальних конденсаторів.
Не подавайте напругу вище 5 В
Лінія живлення дисплея розрахована на 5 В. Підключення до 12 В або силової частини може пошкодити дисплей.
Перевіряйте тип дисплея
Перед підключенням переконайтеся, що конфігурація EG8010 підтримує послідовний LCD 128×32. Інший драйвер дисплея може не забезпечити коректну індикацію.
Захист від перешкод
Екранований кабель і віддалення від силових провідників зменшують ризик нестабільної індикації та впливу перешкод на плату EGS002.
FAQ
Які параметри показує дисплей?
Дисплей може показувати напругу, струм, частоту та температуру, які обробляє контролер EG8010.
Чи вимірює дисплей параметри самостійно?
Ні. Дисплей лише виводить дані EG8010, тому показання залежать від підключення й налаштування зворотних зв’язків інвертора.
Чи можна підключити його до Arduino або іншого контролера?
Сумісність не гарантується. Потрібні відповідний послідовний протокол, правильне розпинування та програмна підтримка дисплея 128×32.
Що перевірити, якщо екран не працює?
Перевірте живлення 5 В, GND, відповідність ліній LCDDI, LCDCLK і LCDEN, конфігурацію EG8010 та відсутність помилок у колах зворотного зв’язку.
Сумісний модуль
Плата керування інвертором
Для побудови вузла керування та індикації можна використати модуль інвертора EGS002 на EG8010. Перед монтажем звірте конфігурацію дисплейного інтерфейсу.
Документи та джерела
- EGmicro — EG8010: Dedicated chip for single-phase pure sine wave inverter. Підтверджує підтримку зовнішнього послідовного LCD 128×32 та перелік параметрів індикації.
- EGmicro — EGS002 Sinusoid Inverter Driver Board User Manual. Розділи 3.2, 3.3 і 3.5: сигнали LCD-інтерфейсу, керування підсвічуванням та вимога до екранованого кабелю.
