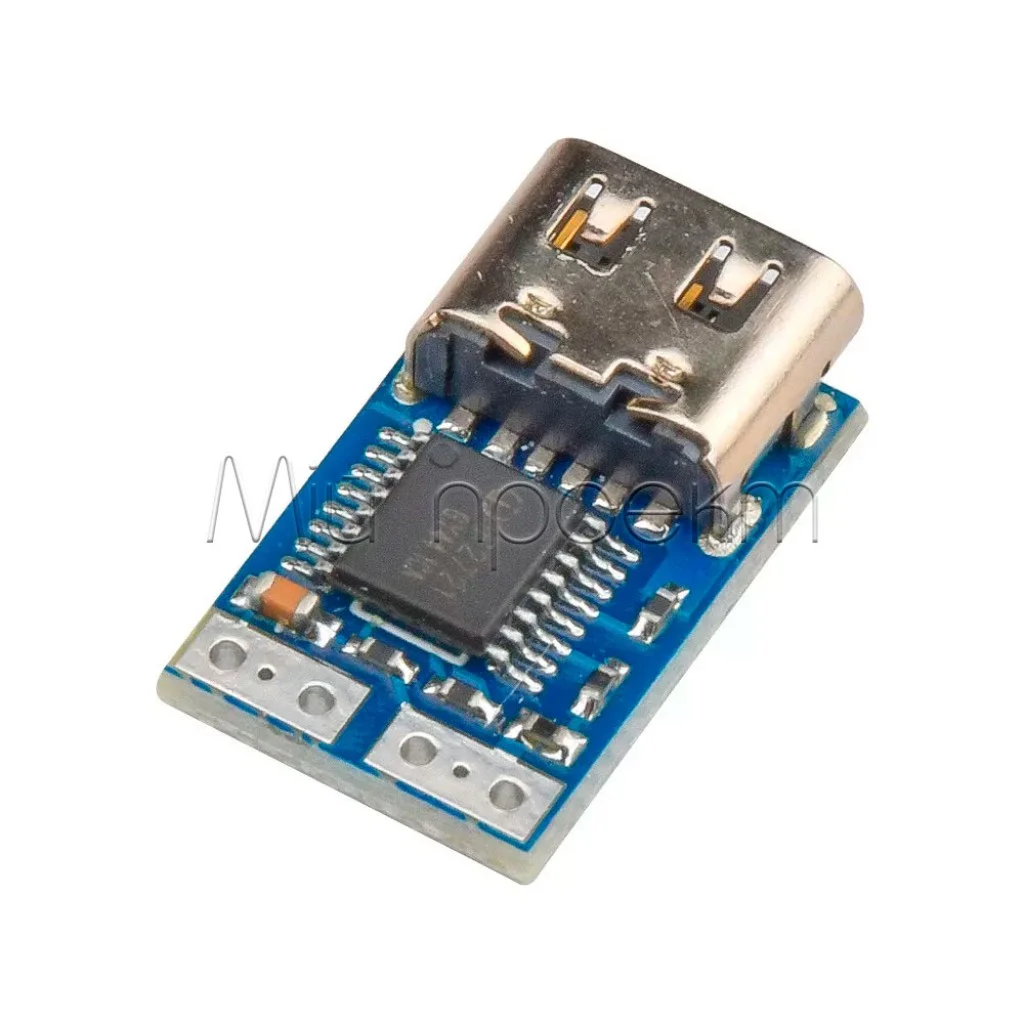

Коротко про PDC004
PDC004 — компактний USB-C PD-тригер для отримання фіксованої напруги на паяних вихідних майданчиках від сумісного блока живлення або павербанка з USB Power Delivery.
Модуль запитує у джерела один із профілів своєї апаратної версії: 9/12 В або 15/20 В. PDC004 не підвищує, не знижує та не регулює напругу як DC-DC перетворювач, тому джерело має підтримувати потрібний PD-профіль, а фактичну напругу слід виміряти до підключення навантаження.
Ключові характеристики
- Тип
- USB-C PD-тригер фіксованої напруги
- Контролер
- IP2721
- Протоколи
- USB Power Delivery 2.0/3.0, режим споживача живлення[1]
- Апаратні версії
- 9/12 В або 15/20 В
- Налаштування перемичкою
- розімкнена — 9 В або 15 В; замкнена — 12 В або 20 В, залежно від версії
- Вхід
- гніздо USB Type-C
- Вихід
- контактні майданчики для пайки з маркуванням «+ OUT −»
- Регулювання напруги
- відсутнє; модуль передає узгоджену напругу VBUS

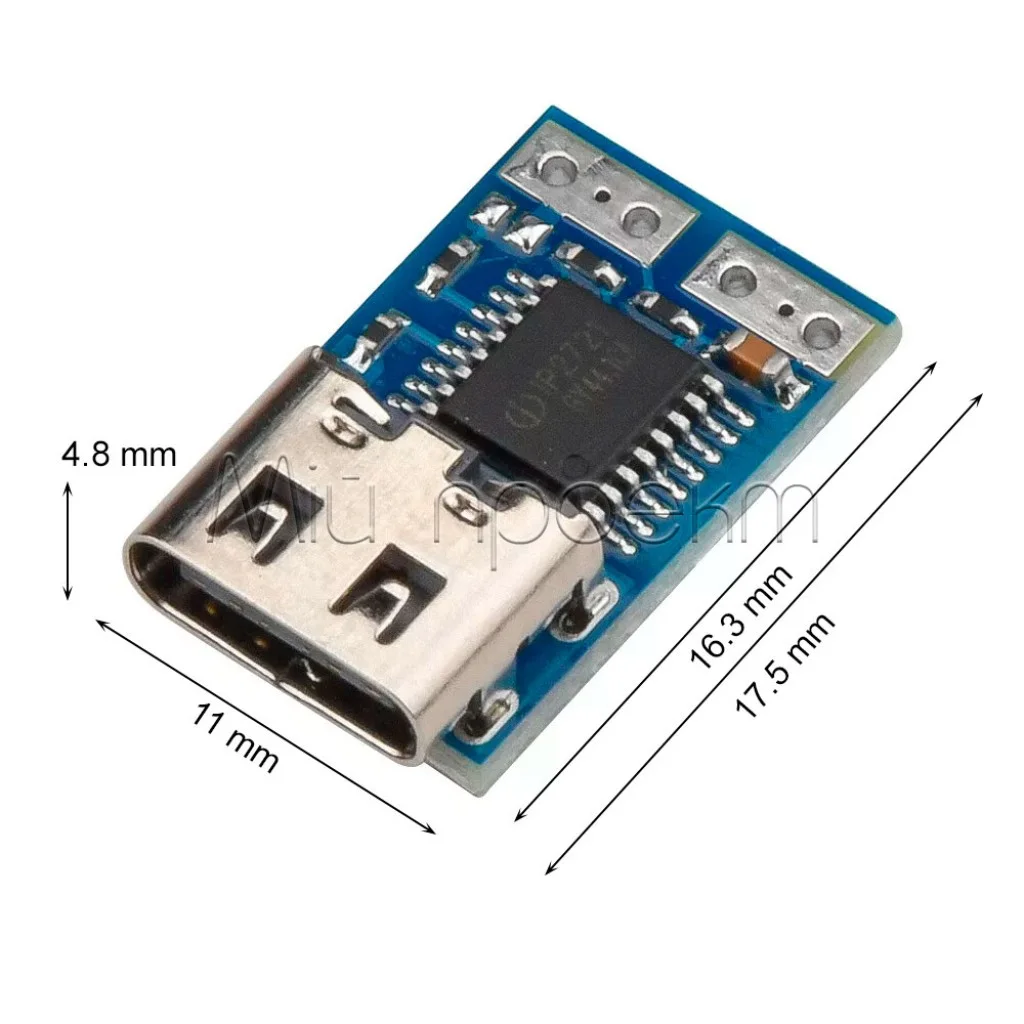

- Розміри модуля
- 16,3 × 11 × 4,8 мм
Детальний опис та особливості
Як працює PD-тригер
Контролер IP2721 зчитує можливості USB PD-джерела та запитує найвищу взаємно підтримувану напругу в межах апаратно заданого рівня.[1] Після узгодження силова лінія USB-C подається на вихідні майданчики. Сам модуль не створює іншу напругу й не компенсує її просідання під навантаженням.
Якщо джерело не пропонує налаштований рівень, на виході може з’явитися нижчий сумісний PD-профіль. Це захищає від завищення запиту, але не гарантує правильного живлення навантаження: пристрій може не запуститися або працювати нестабільно.

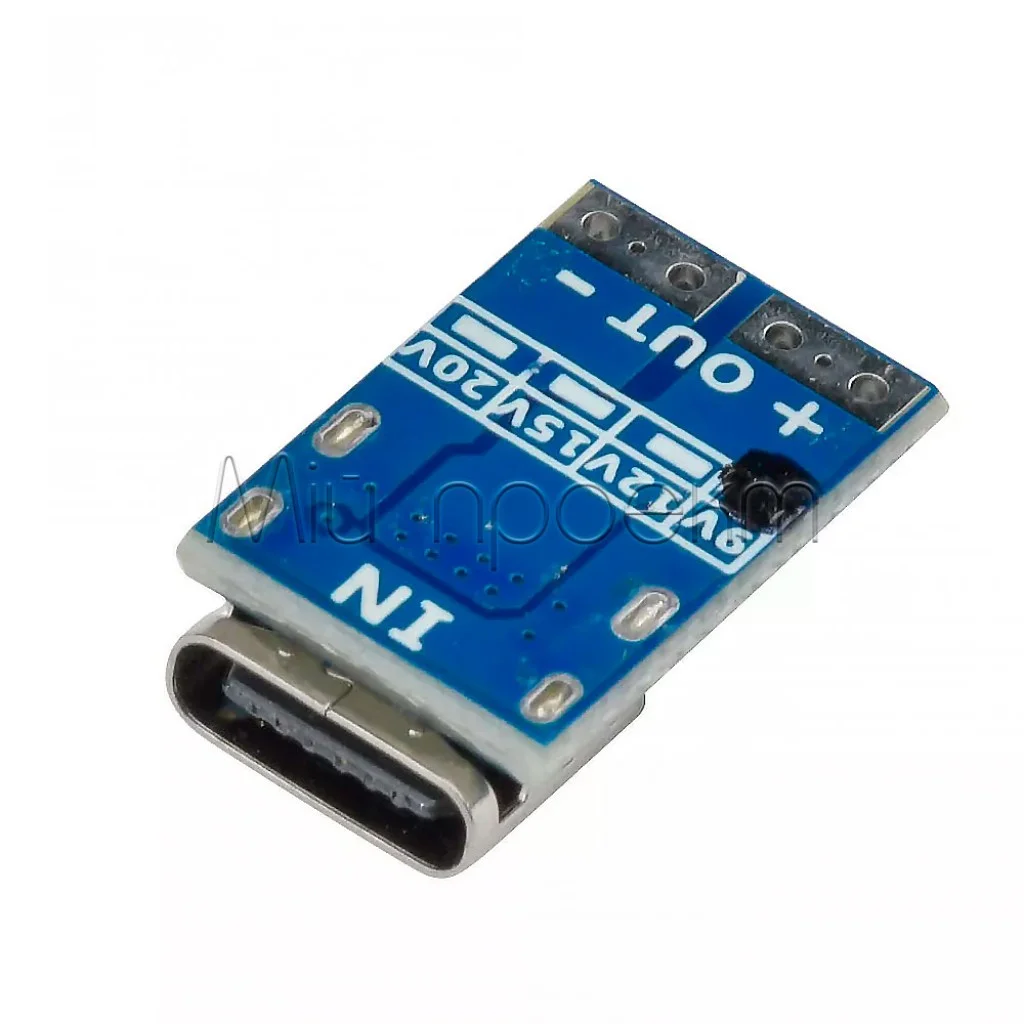

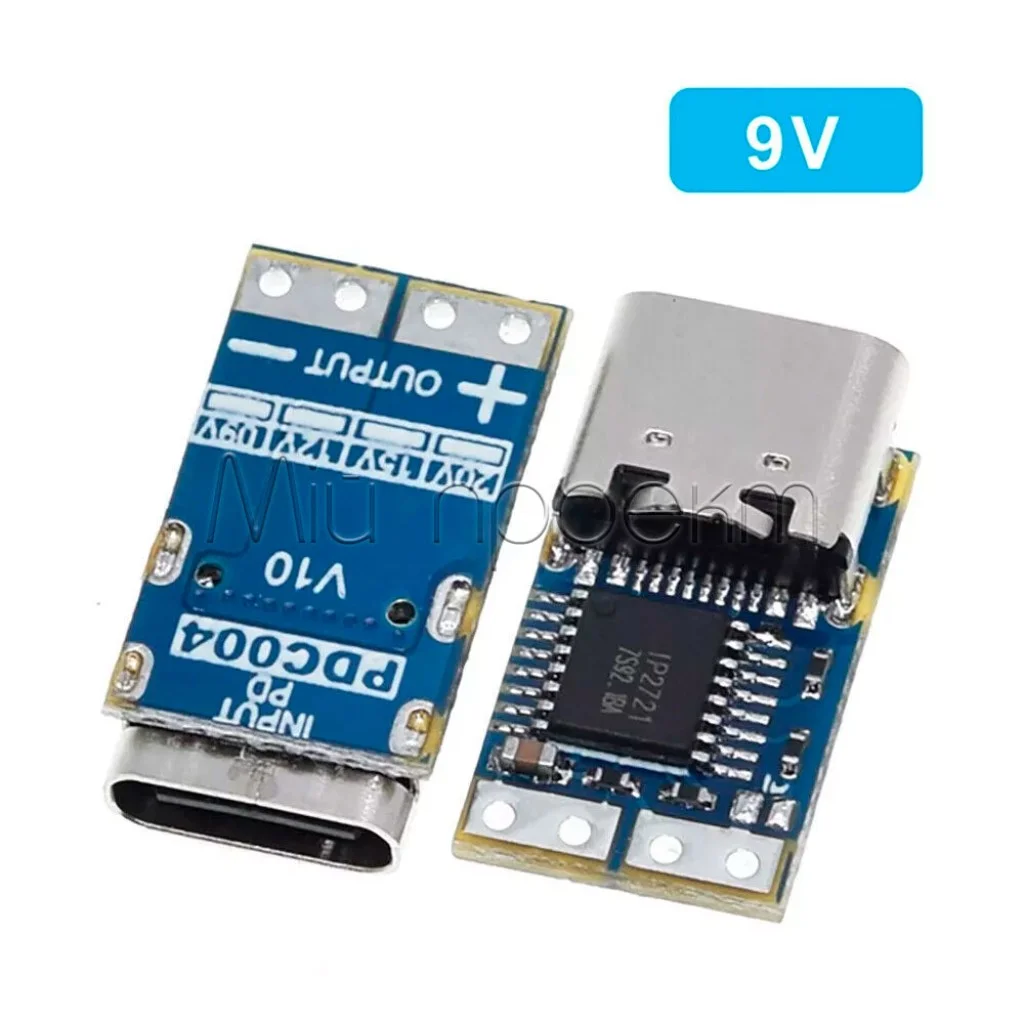

Версія плати та перемичка
Версія 9/12 В дає 9 В із розімкненою перемичкою та 12 В із замкненою. Версія 15/20 В відповідно дає 15 В або 20 В. Конфігурацію потрібно встановити до подавання живлення; контролер не призначений для зміни рівня SEL після запуску.[1]
Перемичка не перетворює одну апаратну версію на іншу. Перед монтажем звірте виконання плати, стан перемички та потрібну напругу споживача.
Струм і сумісність джерела
Доступний струм і потужність обмежуються найслабшою ланкою: профілем USB PD-джерела, кабелем, роз’ємом, провідниками плати та вихідною проводкою. Наявність потрібної напруги в характеристиках адаптера не означає, що він віддасть необхідний навантаженню струм на цьому рівні.
Джерело лише з Quick Charge без підтримки USB Power Delivery не підходить. PDC004 також не є USB-адаптером даних: вихідні майданчики призначені для живлення постійним струмом.
Підійде / не підійде
Підійде
- для живлення пристрою з відомою фіксованою вхідною напругою 9, 12, 15 або 20 В від сумісного USB PD-джерела;
- для заміни окремого DC-блока живлення, якщо збігаються напруга, полярність, роз’єм і потрібна потужність;
- як вхідний вузол живлення DIY-проєкту з подальшим DC-DC перетворенням;
- для компактних стендових і вбудованих рішень, де допустиме паяне підключення.
Не підійде
- для джерел без USB Power Delivery, навіть якщо вони мають роз’єм USB-C або підтримують лише QC;
- для плавного чи довільного регулювання напруги;
- коли всі рівні 5/9/12/15/20 В потрібно вибирати на одній платі — для такого сценарію доречніший універсальний PD-тригер із DIP-перемикачами;
- для прямого заряджання акумуляторів без окремого контролера заряду та захисту;
- для передавання USB-даних або гальванічної розв’язки живлення.
Приклади застосування
Живлення пристрою з фіксованим DC-входом
PDC004 можна використати замість штатного адаптера для сумісного 9-, 12-, 15- або 20-вольтового пристрою. До монтажу перевірте напругу, полярність роз’єму, пусковий струм і потужність профілю USB PD.
Регульована нижча напруга після PD-тригера
Якщо навантаженню потрібна нижча напруга, після PDC004 можна встановити XL4015 із регулюванням напруги або XL4015 із регулюванням напруги та струму. Вхід обраного перетворювача має відповідати фактичному виходу тригера, а вихід налаштовують до підключення споживача.
Компактне стендове джерело
Модуль може подавати один фіксований PD-рівень на макет або тестовий вузол. Вихід контролюють мультиметром, а навантаження підключають лише після перевірки напруги й полярності.
Підключення та перший запуск
Перевірте вимоги навантаження
З’ясуйте номінальну напругу, допустимий діапазон, полярність, робочий і пусковий струм пристрою. Не орієнтуйтеся лише на форму його DC-роз’єму.
Визначте версію PDC004
Переконайтеся, що плата належить до пари 9/12 В або 15/20 В. Вибрати напругу з іншої пари однією перемичкою неможливо.
Налаштуйте знеструмлену плату
Розімкніть перемичку для нижнього рівня пари або замкніть її для верхнього. Не паяйте і не змінюйте перемичку, коли USB-C вже підключено.
Під’єднайте вихід
Припаяйте проводи достатнього перерізу до майданчиків «+ OUT −». Перевірте полярність і відсутність містків припою.
Перевірте напругу без навантаження
Підключіть сумісне USB PD-джерело та кабель, потім виміряйте напругу безпосередньо на вихідних майданчиках. Вона може бути нижчою за налаштований рівень, якщо джерело не підтримує потрібний профіль.
Запустіть під навантаженням
Знеструмте схему, підключіть споживач, знову подайте живлення та проконтролюйте напругу, стабільність роботи й нагрівання кабелю, роз’єму, плати та проводів.
Обмеження та безпека
Перевірте вихід до підключення пристрою
Завищена напруга або неправильна полярність може одразу пошкодити навантаження. Виміряйте фактичне значення мультиметром і звірте плюс та мінус.
Не змінюйте перемичку під живленням
Положення перемички має бути встановлене до підключення USB-C. Для зміни напруги повністю знеструмте модуль, змініть конфігурацію та повторно перевірте вихід.
Ураховуйте нижчий узгоджений профіль
Якщо джерело не підтримує налаштовану напругу, контролер може запросити нижчий взаємно підтримуваний рівень. Недостатня напруга здатна спричинити відмову запуску, перезапуски або нестабільну роботу споживача.
Не перевищуйте можливості джерела та з’єднань
Залишайте запас за струмом і потужністю. Просідання напруги, нестабільність або помітне нагрівання кабелю, USB-C роз’єму, плати чи проводів є підставою зменшити навантаження та перевірити монтаж.
Не заряджайте акумулятор без спеціалізованої схеми
PDC004 лише надає шину живлення й не контролює зарядний струм, кінцеву напругу, температуру або балансування. Для акумулятора потрібні контролер заряду та захист, що відповідають його хімії й конфігурації.
FAQ
Чи доступні 9, 12, 15 і 20 В на одній платі?
Ні. Одна апаратна версія PDC004 працює з парою 9/12 В, інша — з парою 15/20 В. Перемичка обирає лише нижній або верхній рівень своєї пари.
Чи працюватиме модуль від будь-якого зарядного пристрою USB-C?
Ні. Джерело повинно підтримувати USB Power Delivery і потрібний профіль напруги з достатнім струмом. Сам роз’єм USB-C не гарантує сумісності.
Що буде, якщо джерело не має потрібної напруги?
Контролер може запросити нижчий рівень, який підтримують і PDC004, і джерело. Тому фактичну вихідну напругу потрібно виміряти до підключення навантаження.
Який максимальний струм можна отримати?
Універсального гарантованого значення немає: струм обмежують PD-профіль джерела, кабель, роз’єм, плата та проводка. Орієнтуйтеся на найнижчу межу серед усіх елементів і залишайте запас.
Чи можна живити пристрій з іншою напругою?
Лише через окремий сумісний DC-DC перетворювач. PDC004 сам не підвищує, не знижує й не забезпечує плавного регулювання напруги.
Документи та джерела
- Injoinic Technology, IP2721 — TYPEC/PD2.0/PD3.0 Physical Layer IC for USB TYPEC Input Interfaces, V1.02, 2017 — режими USB PD контролера, вибір максимальної напруги, робота з можливостями джерела та вимога встановлювати SEL до запуску.
