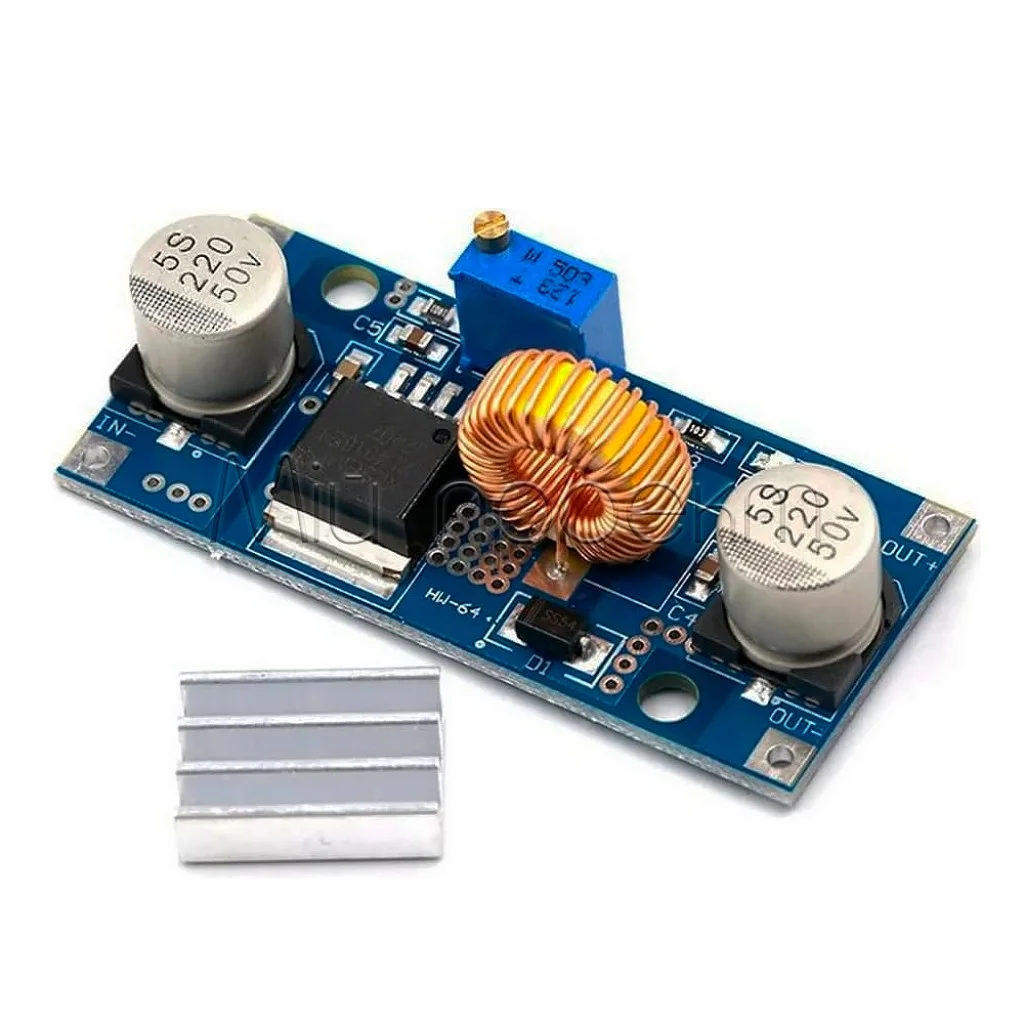

Коротко про XL4015
XL4015 — регульований понижувальний DC-DC модуль для отримання нижчої постійної напруги від джерела з вищою напругою.
Модуль приймає 4–38 В постійного струму та дає змогу налаштувати вихід у межах 1,25–36 В. Максимальний вихідний струм становить до 5 А за умови належного охолодження; для тривалої роботи потрібні запас за струмом і перевірка нагрівання у фактичному режимі.
Ключові характеристики
- Тип перетворення
- понижувальний, buck / step-down
- Контролер
- XL4015
- Вхідна напруга
- 4–38 В DC
- Вихідна напруга
- 1,25–36 В, регульована
- Максимальний вихідний струм
- до 5 А за належного охолодження
- Ефективність
- до 96%, залежно від режиму
- Частота перетворення
- 180 кГц

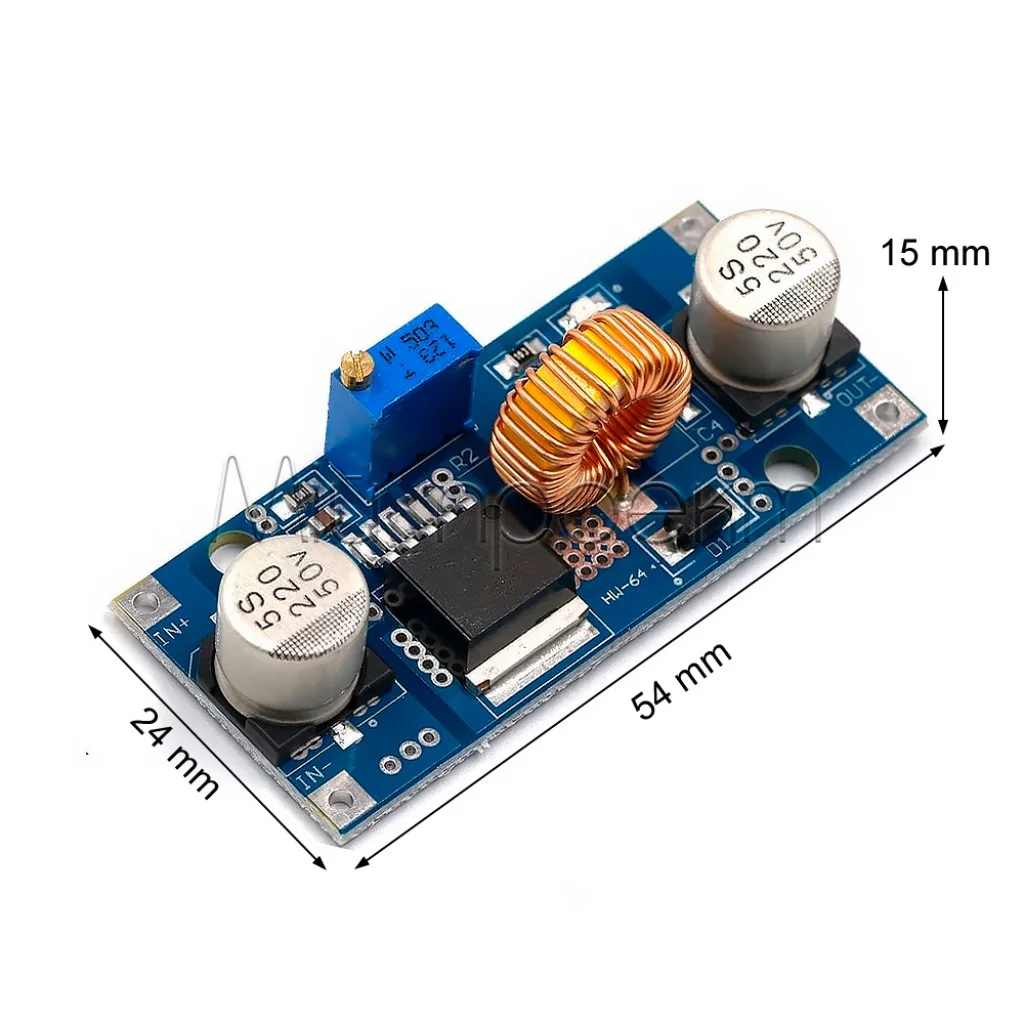

- Розміри модуля
- 54 × 24 × 15 мм

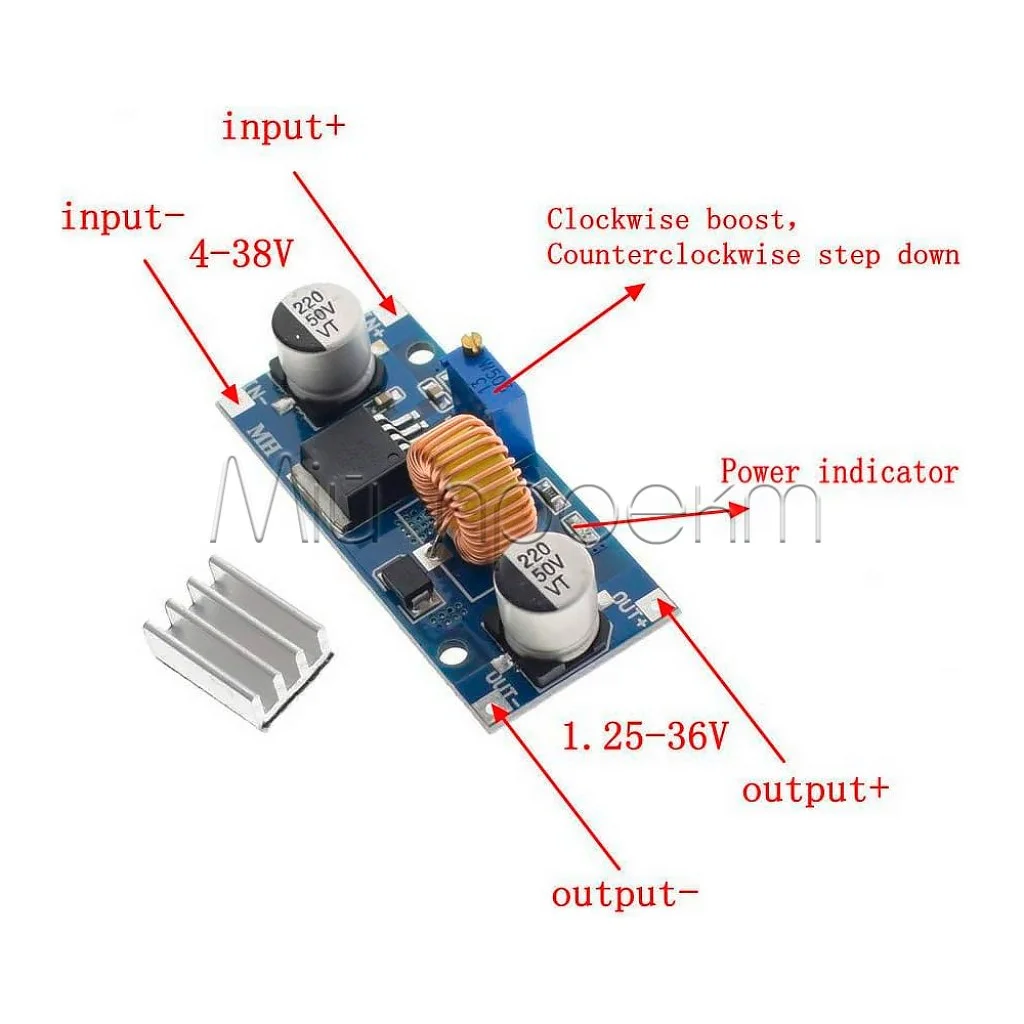

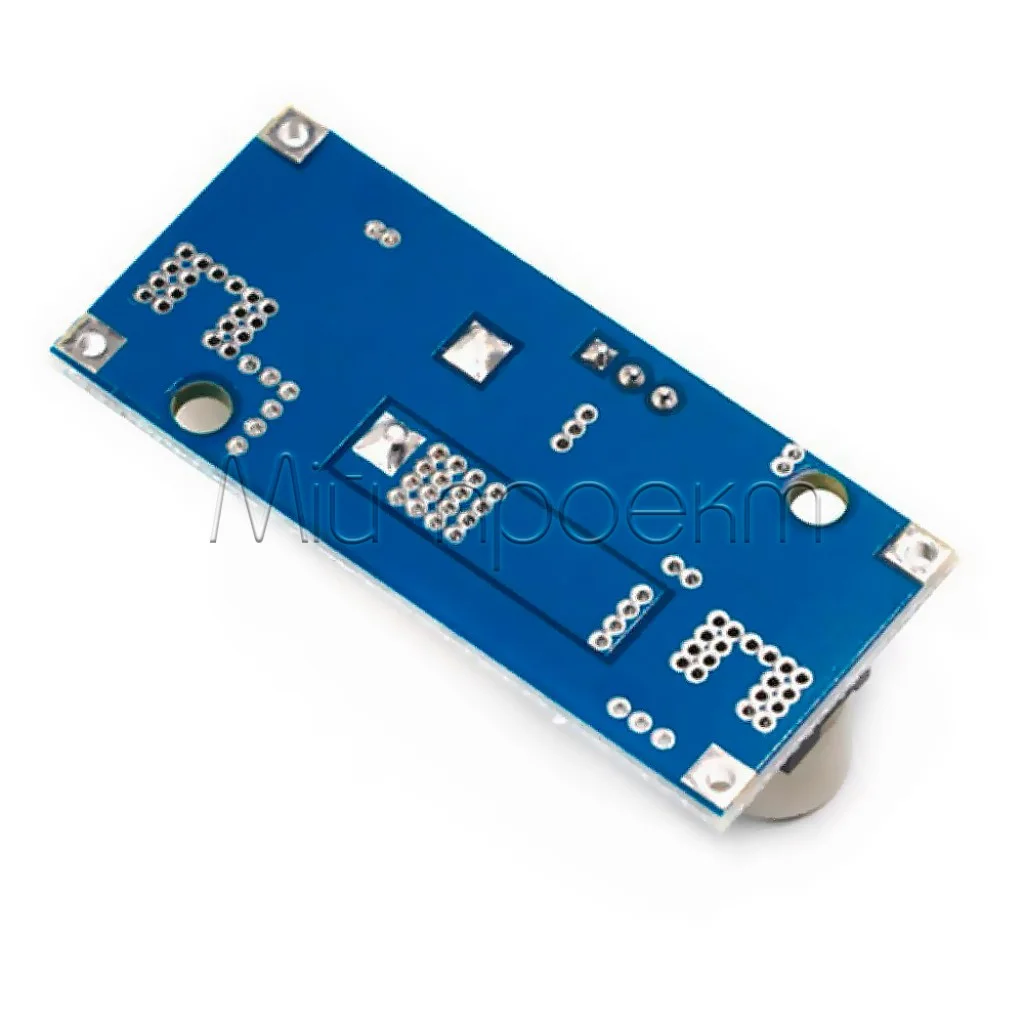

- Підключення
- паяльні майданчики
- Охолодження
- радіатор у комплекті
Детальний опис та особливості
Пониження та регулювання напруги
XL4015 працює тільки як понижувальний перетворювач: вихід має бути нижчим за вхід. Підстроювальний резистор задає потрібну вихідну напругу, тому перед підключенням споживача значення слід виставити й перевірити вимірювальним приладом.
Для стабілізації потрібен запас між вхідною та вихідною напругою. Якщо джерело живлення наближається до потрібного вихідного рівня або просідає під навантаженням, модуль не зможе підтримувати задану напругу.
Струм і тепловий режим
Значення 5 А є максимальним і передбачає належне відведення тепла. Реальний тривалий струм залежить від вхідної та вихідної напруги, температури, вентиляції, монтажу радіатора, перерізу проводів і якості пайки. Після запуску під навантаженням перевірте нагрівання мікросхеми, дроселя, діода та контактів.
Контролер і захисні функції
Контролер XL4015 працює на фіксованій частоті 180 кГц і має вбудовані функції теплового вимкнення, обмеження струму та захисту виходу від короткого замикання.[1] Ці функції не є регульованим CC-лімітом і не захищають підключений пристрій від помилково виставленої напруги або неправильної полярності.
Підійде / не підійде
Підійде
- для пониження постійної напруги 12 В або 24 В до нижчого рівня;
- для живлення мікроконтролерних плат, модулів і периферії з відомою напругою та споживанням;
- для LED-стрічок та інших навантажень, розрахованих на стабілізовану напругу;
- як регульований вузол живлення у прототипі або лабораторному стенді.
Не підійде
- коли потрібно підвищити напругу;
- для прямого заряджання акумуляторів без окремого контролю струму та алгоритму для потрібної хімії;
- для LED-навантажень, яким потрібен драйвер постійного струму;
- коли потрібні готові гвинтові клеми, дисплей або монтаж без пайки.
Приклади застосування
Живлення низьковольтної електроніки
Пониження 12 В до попередньо налаштованих 5 В або 9 В для контролера, датчиків чи допоміжних модулів із сумарним струмом у межах перевіреного теплового режиму.
Допоміжна шина від джерела 24 В
Отримання нижчої стабілізованої напруги для автоматики, індикаторів або релейних вузлів за умови сумісності навантаження з імпульсним джерелом.
Регульований стендовий вузол
Модуль можна доповнити вольтметром, корпусом, запобіжником і роз'ємами для ручного налаштування напруги під час макетування та ремонту.
Підключення
Підготуйте з'єднання
Припаяйте проводи достатнього перерізу до вхідних і вихідних майданчиків, дотримуючись позначень плюса та мінуса.
Подайте живлення без навантаження
Підключіть стабільне джерело постійної напруги в межах 4–38 В і перевірте полярність до ввімкнення.
Налаштуйте вихід
Вимірюйте вихід мультиметром і обертайте підстроювальний резистор, доки не отримаєте напругу, потрібну навантаженню.
Підключіть навантаження
Після повторної перевірки напруги під'єднайте споживач, проконтролюйте просідання виходу та нагрівання під робочим струмом.
Сумісні товари та альтернативи
Для постійної індикації виходу можна обрати компактний 0,28-дюймовий цифровий вольтметр або круглий панельний вольтметр 4–100 В. Перед підключенням звірте робочий діапазон обраного індикатора з напругою, яку потрібно контролювати.
Якщо потрібне окреме налаштування напруги та струму, доречнішою альтернативою буде XL4015 із регулюванням струму та напруги.
Обмеження та безпека
Не переплутайте полярність
Перевіряйте плюс і мінус на вході та виході до подавання живлення. Помилкове підключення може пошкодити модуль або навантаження.
Виставте напругу заздалегідь
Не підключайте чутливий пристрій до неналаштованого виходу. Спочатку встановіть потрібне значення без навантаження та перевірте його вимірювальним приладом.
Не розраховуйте на 5 А без перевірки
Для високого струму потрібні надійна пайка, проводи достатнього перерізу, правильне встановлення радіатора та вентиляція. Зменште навантаження, якщо температура зростає надмірно або вихідна напруга стає нестабільною.
Захистіть відкриту плату
Не допускайте контакту з металевими предметами, вологою та провідним пилом. Для стаціонарного використання встановіть модуль у вентильований корпус і додайте запобіжник, розрахований на вашу систему.
FAQ
Чи може модуль постійно працювати зі струмом 5 А?
5 А — максимальне значення за належного охолодження, а не універсальна гарантія безперервного режиму. Для тривалої роботи перевірте температуру та стабільність напруги під реальним навантаженням і залиште запас.
Чи можна заряджати акумулятор?
Ця версія регулює тільки напругу й не дає змоги окремо виставити зарядний струм. Для акумулятора потрібен відповідний його хімії контролер заряду або CC/CV-модуль із правильно налаштованими межами.
Чому вихід не досягає встановленої напруги?
XL4015 не підвищує напругу. Перевірте, чи вхід залишається вищим за потрібний вихід під навантаженням, а джерело, проводи та контакти витримують споживаний струм.
Чи потрібен мультиметр для налаштування?
Так. Перед першим підключенням навантаження вихідну напругу потрібно виміряти й налаштувати; положення підстроювального резистора саме по собі не показує встановлене значення.
Документи та джерела
- XLSEMI, XL4015 — 5A 180KHz 36V Buck DC to DC Converter, Rev. 2.0: частота роботи та вбудовані захисні функції контролера.
