XL4015 понижающий модуль DC-DC (4-38V до 1.25-36V) 5А

Производитель: Китай Код товара: 1204
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Datasheet
XL4015 понижающий модуль DC-DC (4-38V до 1.25-36V) 5А
XL4015 понижающий модуль DC-DC (4-38V до 1.25-36V) 5А
XL4015 понижающий модуль DC-DC (4-38V до 1.25-36V) 5А
XL4015 понижающий модуль DC-DC (4-38V до 1.25-36V) 5А
XL4015 понижающий модуль DC-DC (4-38V до 1.25-36V) 5А
Есть в наличии
Код товара: 1204
84.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Входное напряжение-:4 - 38 В
-Выходное напряжение-:1.25 - 36 В
-Максимальный исходящий ток-:5 А (при условии надлежащего охлаждения)
-Исходящая мощность-:75 Вт
-Рабочая частота-:180 кГц
-Эффективность-:до 96%
-Защита-:от короткого замыкания, перегрузки, перегрева

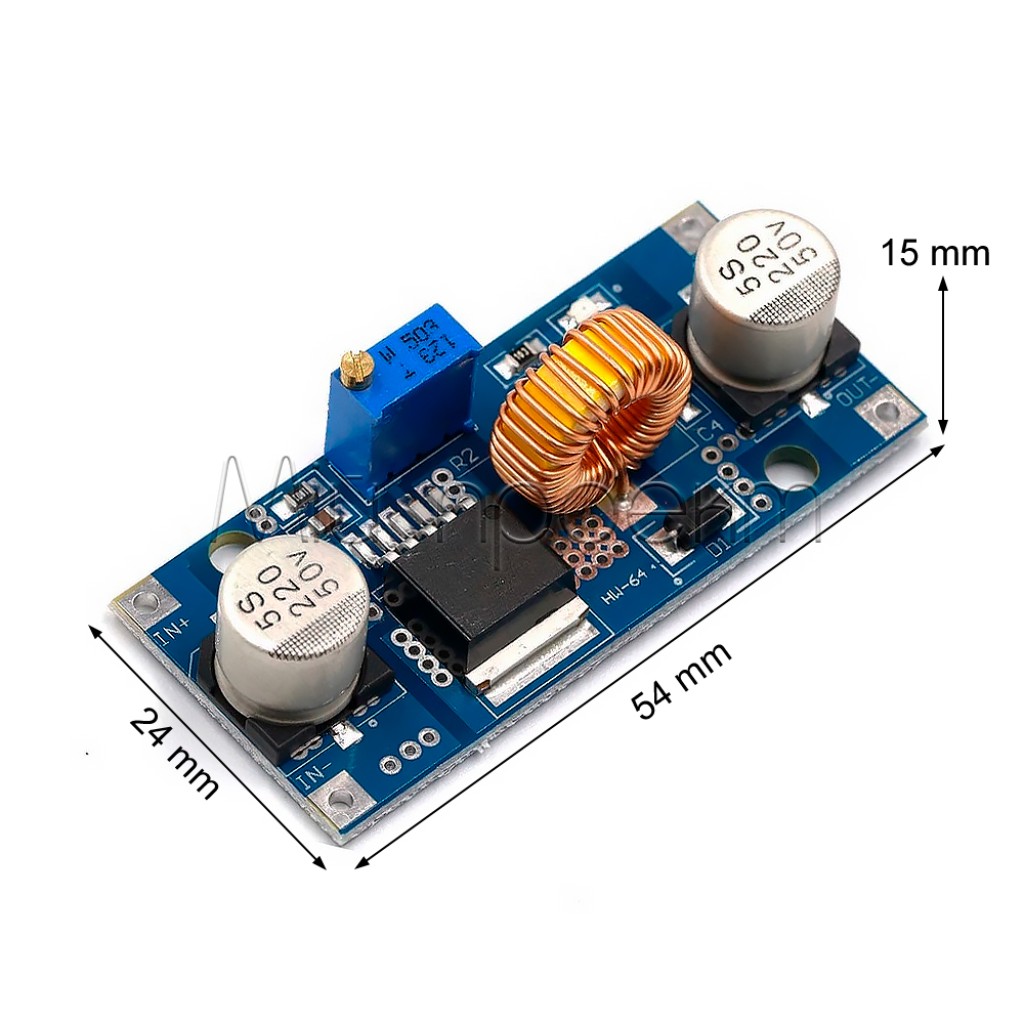

-Размеры-:54 х 24 х 15 мм
-Диапазон рабочей температуры-: - 40°C ... + 85°C
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
XL4015 понижающий модуль DC-DC (4-38V до 1.25-36V) 5А
Код товара: 1204
84.00 грн
Описание

🔌 Преобразователь напряжения XL4015 DC-DC Step-Down

Мощный понижающий стабилизатор с высокой эффективностью до 96% и током до 5А

Общее описание

Регулируемый преобразователь постоянного напряжения XL4015 – высоконадежный и мощный DC-DC понижающий стабилизатор, разработанный для проектов, требующих стабильного и сильноточного источника питания. В отличие от большинства аналогов, данный модуль обеспечивает выходной ток до 5А при мощности 75 Вт, что делает его идеальным для питания мощных электромоторов, светодиодных лент, аудиосистем и других энергоемких устройств. Благодаря высокому КПД до 96%, расширенному диапазону регулировки напряжения (1.25-36В) и встроенной защите от короткого замыкания и перегрева, XL4015 обеспечивает стабильную работу электронных компонентов даже в самых требовательных условиях эксплуатации.

✅ Технические преимущества:

  • Высокий выходной ток до 5А – обеспечивает мощность до 75 Вт для питания энергоемких устройств, что значительно превышает возможности стандартных преобразователей LM2596, которые ограничены током до 2А
  • Высокая эффективность до 96% – минимизирует потери энергии на нагрев, что обеспечивает длительную стабильную работу и экономию заряда батареи в автономных проектах
  • Большой диапазон входного напряжения (4-38В) – позволяет подключать различные источники питания от одиночных литиевых аккумуляторов до многокомпонентных батарей и промышленных блоков питания
  • Комплексная защита – встроенная система защиты от короткого замыкания, перегрева и перегрузки гарантирует безопасность использования и предотвращает повреждение как самого модуля, так и подключенных устройств
  • Точное регулирование выходного напряжения – плавная настройка от 1.25В до 36В позволяет подобрать оптимальное питание для любого электронного устройства, от микроконтроллеров до мощных LED-модулей

🔧 Идеальное решение для:

Мощные электромоторы

LED-освещение и ленты

Аудиосистемы

Робототехника

Радиоуправляемые модели

Лабораторные источники питания

Зарядные устройства

DIY электроника

💡 Широкие возможности применения:

  • Лабораторный блок питания – благодаря точному регулированию напряжения от 1.25В до 36В модуль XL4015 можно использовать как основу для создания компактного лабораторного источника питания. При подключении вольтметра и амперметра вы получите функциональный источник с регулируемыми параметрами, способный работать с широким спектром электронных компонентов и схем.
  • Питание мощных LED-систем – стабильный выходной ток до 5А позволяет питать светодиодные ленты и панели высокой яркости. Точное регулирование напряжения обеспечивает оптимальный режим работы светодиодов, продлевая их срок службы и поддерживая постоянную яркость независимо от колебаний входного напряжения.
  • Роботизированные системы и дроны – высокая эффективность до 96% и малые габариты делают XL4015 идеальным для использования в мобильных роботах и дронах, где вес и энергоэффективность критически важны. Встроенная защита от короткого замыкания обеспечивает надежность работы в сложных условиях эксплуатации.
  • Автомобильная электроника – широкий диапазон входного напряжения 4-38В позволяет стабилизировать напряжение бортовой сети автомобиля (12-14В) для питания чувствительной электроники, автомагнитол, GPS-трекеров, видеорегистраторов и других устройств, требующих стабильного питания.
  • Создание мобильных зарядных устройств – с модулем XL4015 можно конструировать универсальные зарядные устройства для различных типов аккумуляторов. Регулирование напряжения, так и тока (в моделях с двойной регулировкой) позволяет настроить оптимальные параметры заряда для максимального продления срока службы аккумуляторов.

📦 Детальные технические характеристики:

  • Чип контроллера: XL4015
  • Тип преобразователя: Понижающий (Step-Down, Buck)
  • Входное напряжение: 4-38В постоянного тока
  • Выходное напряжение: 1.25-36В (регулируемое)
  • Максимальный выходной ток:
  • Максимальная мощность: 75 Вт
  • Эффективность преобразования: до 96%
  • Частота переключения: 180 кГц
  • Системы защиты:
    • Защита от перегрева
    • Функция ограничения тока
    • Защита от короткого замыкания
  • Размеры модуля (Д х Ш х В): 54 мм x 24 мм x 1 мм

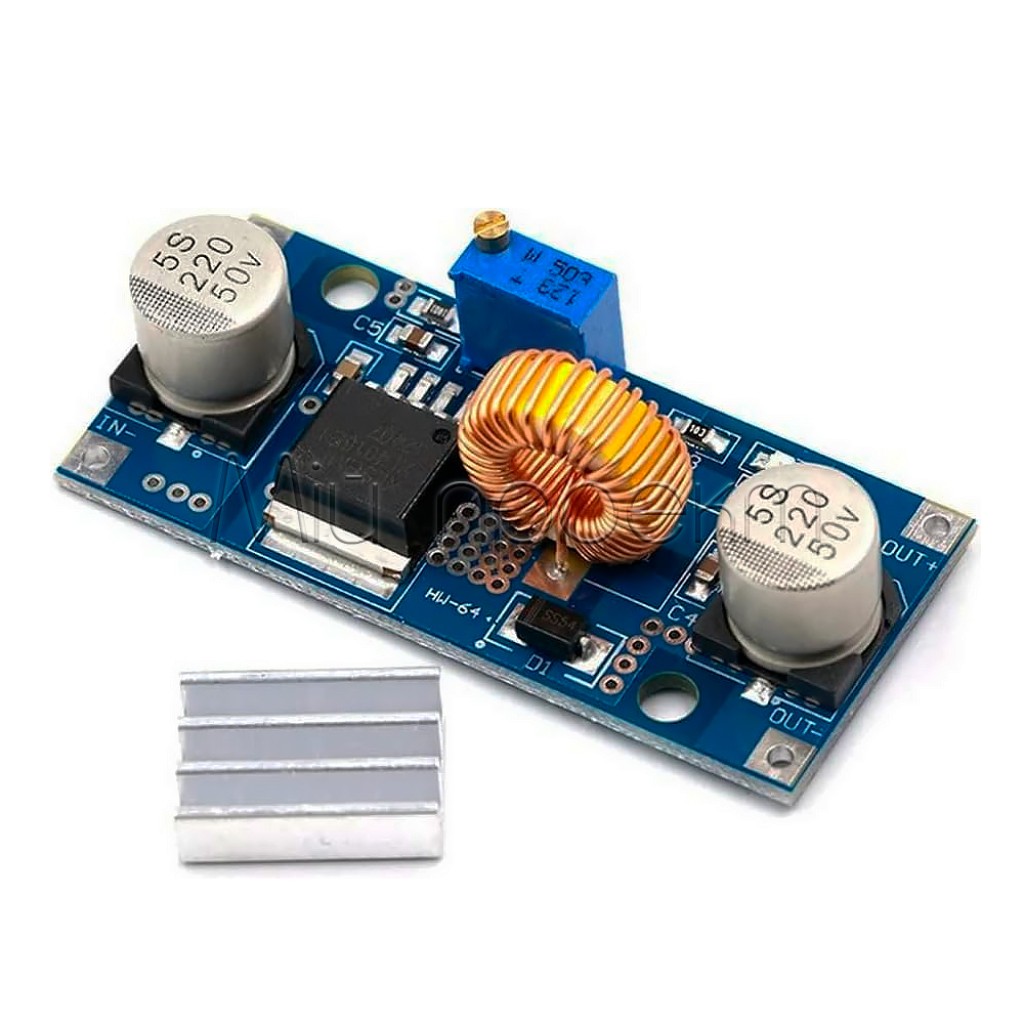

  • Комплектация: Преобразователь XL4015 с радиатором на самоклеящейся основе
  • Типы подключения: Паяльные площадки
  • Рабочая температура: -40°C до +85°C
  • Метод охлаждения: Пассивное (радиатор в комплекте)

📊 Сравнение моделей:

Характеристика XL4015 Базовый XL4015 с вольтметром XL4015 с регулировкой тока
Регулирование напряжения Да (1.25-36В) Да (1.25-36В) Да (1.25-36В)
Регулирование тока Нет Нет Да (0-5А)
Встроенный вольтметр Нет Да Нет
Клеммы подключения Паяльные площадки Паяльные площадки Паяльные площадки
Радиатор в комплекте Да Да Нет
Рекомендуемое применение Базовые проекты Блоки питания Зарядные устройства

⚠️ Важные аспекты использования:

  • Охлаждение имеет значение – хотя модуль комплектуется радиатором, при длительной работе на токах свыше 4-5А рекомендуется обеспечить дополнительное охлаждение. Это может быть активный кулер или больший радиатор для отвода избыточного тепла, что значительно повысит надежность и долговечность модуля.
  • Входное напряжение и мощность – максимальное выходное напряжение не может превышать входное. Кроме того, при большой разнице между входным и выходным напряжением (например, от 36В до 5В) модуль будет выделять больше тепла, поэтому стоит ограничить выходной ток или улучшить охлаждение.
  • Надежность зависит от продавца – качество модулей XL4015 может существенно отличаться в зависимости от производителя. Рекомендуется выбирать проверенных поставщиков и проверять модуль перед установкой в ответственные проекты, особенно те, которые работают без надзора.
  • Настройка перед подключением нагрузки – всегда регулируйте выходное напряжение перед подключением нагрузки. Подключите модуль к источнику питания, настройте нужное выходное напряжение с помощью мультиметра, и только затем подключайте нагрузку.
  • Плата с двойным регулированием – если вы выбрали модель XL4015 с регулировкой как напряжения, так и тока, помните, что для правильной настройки ограничения тока нужно временно создать короткое замыкание через амперметр и отрегулировать соответствующий потенциометр.

Преобразователь XL4015 - это идеальное решение для ваших мощных электронных проектов! Надежность, защита от короткого замыкания и высокая эффективность до 96% гарантируют стабильную работу вашего оборудования в любых условиях.

ЗАКАЗАТЬ СЕЙЧАС
#XL4015 #ПреобразовательНапряжения #DC-DC #StepDown #МощныйПреобразователь #DIYЭлектроника
Характеристики
-Основные-
-Входное напряжение-
4 - 38 В
-Выходное напряжение-
1.25 - 36 В
-Максимальный исходящий ток-
5 А (при условии надлежащего охлаждения)
-Исходящая мощность-
75 Вт
-Рабочая частота-
180 кГц
-Дополнительные-
-Эффективность-
до 96%
-Защита-
от короткого замыкания, перегрузки, перегрева
-Размеры-
54 х 24 х 15 мм
-Диапазон рабочей температуры-
- 40°C ... + 85°C
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Datasheet

Скачать техническую документацию на микросхему XL4015 (datasheet) можно по ссылке: скачать файл
