🔌 US-100 - Ультразвуковой датчик расстояния

Высокоточное измерение расстояния с температурной компенсацией

Общее описание

US-100 – инновационный ультразвуковой датчик расстояния, специально адаптированный для работы с современными микроконтроллерами, включая платформу ESP8266. Уникальность устройства заключается в его универсальности – он может работать как в стандартном режиме с использованием пинов Trig/Echo (аналогично HC-SR04), так и в режиме UART для последовательного соединения. Встроенный температурный датчик обеспечивает автоматическую коррекцию скорости звука при разных температурах, что значительно повышает точность измерений. Возможность работы при напряжении 3.3V делает US-100 идеальным решением для проектов на базе ESP8266, устраняя необходимость в дополнительных преобразователях уровня напряжения.

✅ Технические преимущества:

• Универсальное питание 2.4V-5.5V – работает непосредственно с логикой 3.3V ESP8266 и NodeMCU без необходимости установки дополнительных преобразователей уровня, одновременно сохраняя совместимость с 5V Arduino и другими микроконтроллерами
• Два режима работы – возможность выбора между стандартным режимом Trig/Echo или расширенным режимом UART с передачей данных через последовательный порт, что значительно упрощает программирование и расширяет функциональность
• Температурная компенсация – встроенный датчик температуры автоматически корректирует скорость звука при расчетах, что обеспечивает высокую точность измерений в широком диапазоне температур (от -20°C до +40°C)
• Улучшенная конструкция – оптимальное расположение ультразвукового передатчика и приемника обеспечивает более точную работу на малых расстояниях и уменьшает слепую зону по сравнению с аналогичными датчиками
• Дополнительная функция измерения температуры – позволяет получать данные о температуре окружающей среды через интерфейс UART, что может быть использовано для других функций вашего проекта

🔧 Идеальное решение для:

Проекты на ESP8266/ESP32

Роботы и автономные системы

Системы парковки

Охранные системы

Уровнемеры жидкостей и сыпучих материалов

Интерактивные инсталляции

Системы навигации в помещениях

IoT устройства с низким энергопотреблением

💡 Широкие возможности применения:

Проекты с низковольтными микроконтроллерами – US-100 идеально подходит для работы с ESP8266/ESP32, которые работают от 3.3V. Подключайте датчик напрямую без дополнительных преобразователей уровня, что упрощает схему, уменьшает сложность монтажа и повышает надежность всей системы. Особенно актуально для компактных проектов с ограниченным пространством для компонентов.
Проекты с требованиями к точности измерений – благодаря встроенной температурной компенсации, датчик автоматически учитывает изменения скорости звука при разных температурах. Это позволяет получать стабильные и точные измерения даже при значительных колебаниях температуры окружающей среды. Особенно полезно для наружных установок или систем, работающих в неконтролируемой среде.
Системы с ограниченным количеством свободных GPIO – использование режима UART позволяет получать как данные о расстоянии, так и о температуре, используя всего два пина микроконтроллера. Это экономит ценные GPIO для других компонентов проекта, например, для подключения дополнительных датчиков, дисплеев или интерфейсов управления.
Системы мониторинга уровня – датчик идеально подходит для бесконтактного измерения уровня жидкостей, сыпучих материалов или заполненности контейнеров. При использовании режима UART с температурной компенсацией, вы получаете стабильные показатели независимо от времени суток и сезонных изменений температуры, что критически важно для долгосрочного мониторинга.
Автономные робототехнические системы – благодаря возможности работать от 3.3V, US-100 идеально интегрируется в робототехнические проекты на базе ESP8266/ESP32 с питанием от батарей. Низкое энергопотребление и оптимизированная работа с низковольтными схемами продлевает время автономной работы роботов, дронов и других мобильных устройств.

📦 Детальные технические характеристики:

Рабошее напряжение: 2.4V - 5.5V DC
Интерфейсы соединения:
- Стандартный режим: Trig/Echo (как HC-SR04)
- Расширенный режим: UART (TX/RX) 9600 бод

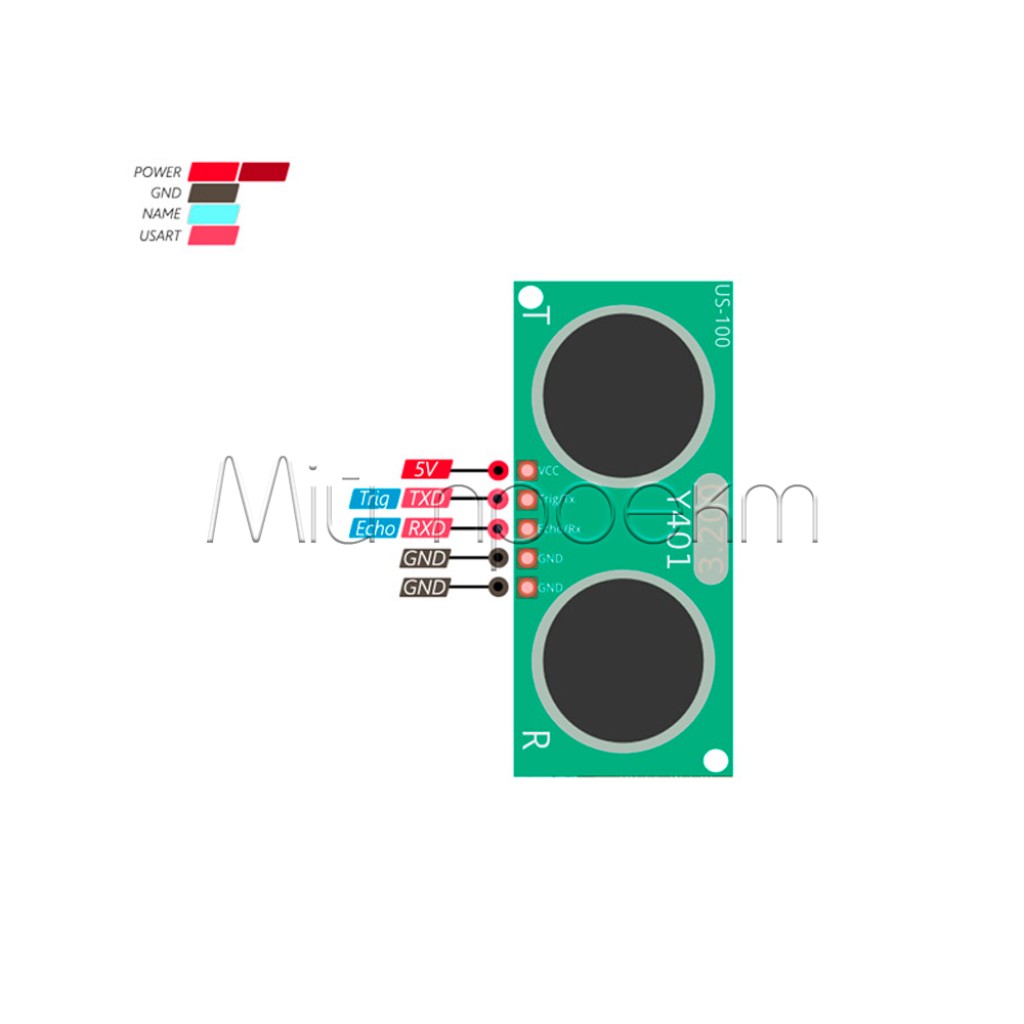

Количество пинов: 5 (VCC, Trig/TX, Echo/RX, GND, GND)
Диапазон измерения расстояния: 2 см - 450 см
Точность измерения: ~3 мм (с температурной компенсацией)
Диапазон измерения температуры: -20°C до +70°C
Рабочий угол: 15° (эффективный угол определения)
Частота ультразвука: 40 кГц
Потребление тока: <20 мА при работе, <2 мА в режиме ожидания
Рабочий режим: Переключается джампером на задней панели
Реакция на команду в режиме UART:
- 0x55 - запрос расстояния (ответ: 2 байта)
- 0x50 - запрос температуры (ответ: 1 байт)
Расчет температуры в режиме UART: Температура_С = Байт_ответа - 45
Условия эксплуатации: Температура -20°C до +70°C, влажность до 90% (без конденсации)

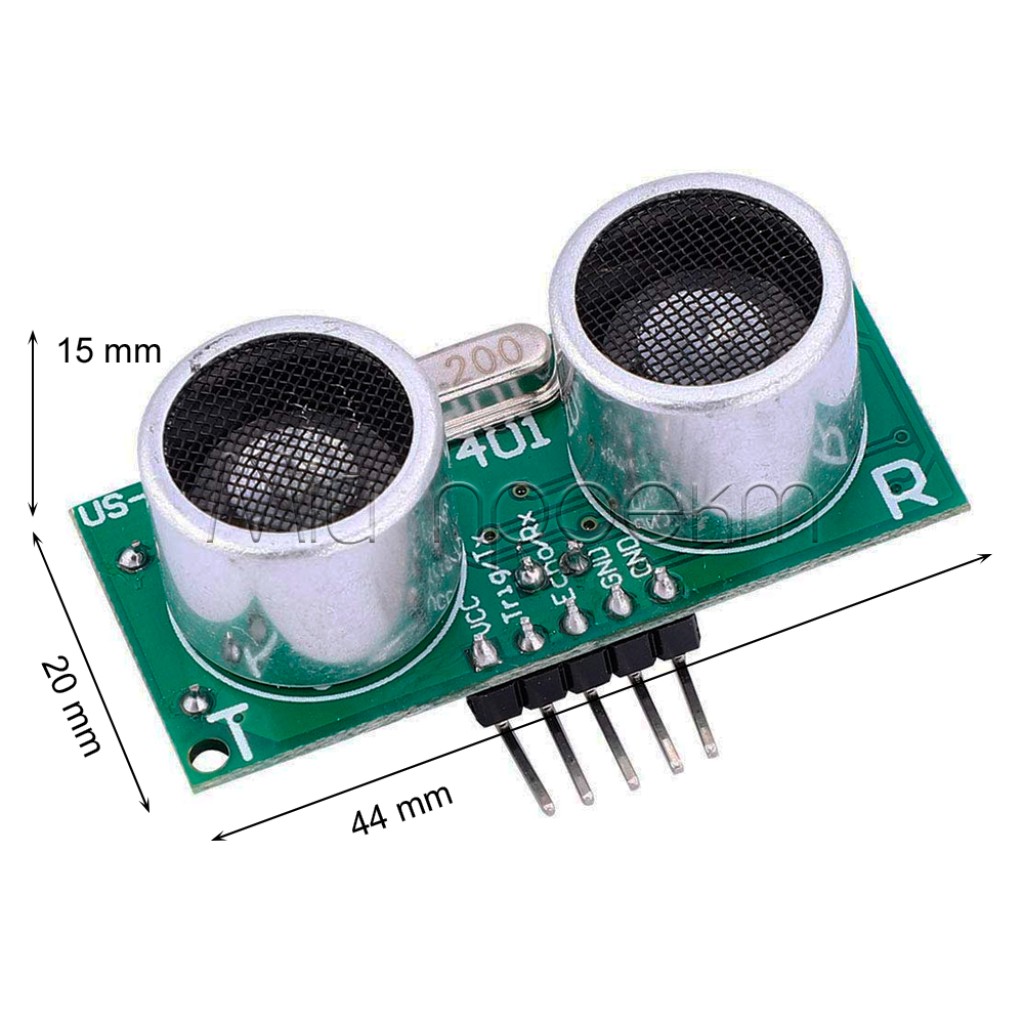

Габаритные размеры: 44 мм x 20 мм x 15 мм

⚠️ Важные аспекты использования:

Переключение режимов – Режим работы датчика US-100 определяется положением джампера на задней панели. Перед началом работы убедитесь, что джампер установлен или снят в соответствии с желаемым режимом: без джампера - стандартный режим Trig/Echo, с джампером - режим UART.
Правильное подключение UART – При работе в режиме UART важно правильно соединить пины: TX датчика подключается к RX микроконтроллера, а RX датчика - к TX микроконтроллера. Неправильное подключение приведет к отсутствию связи.
Диод температурного датчика – На задней панели датчика расположен диод, который, вероятно, используется для измерения температуры. Категорически не рекомендуется его замыкать или модифицировать, поскольку это может привести к временному или постоянному выходу датчика из строя.
Поверхность объекта – Точность измерения зависит от поверхности объекта. Мягкие, пористые или неровные поверхности могут поглощать или рассеивать ультразвук, что приводит к неточным измерениям. Лучшие результаты достигаются при измерении расстояния до твердых, плоских поверхностей, расположенных перпендикулярно датчику.
Минимальное расстояние измерения – Датчик имеет "слепую зону" около 2 см. При измерении расстояний меньше этого значения результаты будут неточными или нестабильными. Для проектов, требующих измерения малых расстояний, рекомендуется использовать другие типы датчиков.

Ультразвуковой датчик US-100 - это идеальное сочетание точности, функциональности и универсальности для ваших IoT и робототехнических проектов. Благодаря температурной компенсации и поддержке режима UART, вы получаете надежные измерения в любых условиях без сложных схем подключения.

#УльтразвуковойДатчик #US100 #ESP8266 #UART #ИзмерениеРасстояния #Робототехника

Характеристики

-Основные-

-Рабочее напряжение-

2.4 - 5.5 В

-Ток потребления-

до 2мА

-Частота излучаемого сигнала-

40 кГц

-Диапазон измеряемого расстояния-

2 - 450 см

-Угол рассеивания-

<15°

-Дополнительные-

-Размеры-

44 х 20 х 15 мм

-Диапазон рабочей температуры-

- 20°C ... + 70°C

-Точность-

0.3 см

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Что влияет на точность датчика US-100?

!На точность влияют температура, влажность, тип поверхности и препятствия. Встроенная компенсация температуры помогает, но экстремальные условия могут мешать.
?Как использовать несколько датчиков US-100 без помех?

!Расположите датчики на расстоянии не менее 10 см, чередуйте время измерений и монтируйте так, чтобы зоны обнаружения не пересекались.
?Можно ли использовать US-100 на открытом воздухе?

!Да, но дождь и ветер могут влиять на результаты. Нужна защита от влаги и учет температурных колебаний.
?Какое потребление энергии у US-100, и подходит ли он для батарейных проектов?

!Статическое потребление менее 2 мА, во время работы ~15 мА. Подходит при правильном управлении энергопотреблением.
?Можно ли измерять расстояния за пределами 450 см с US-100?

!Нет, измерения за пределами 450 см могут быть ненадежными. Для больших расстояний лучше использовать специализированные датчики.
