Модуль генератора импульсов с регулируемой частотой NE555

Есть в наличии

Код товара: 1277

29.00 грн

Нашли дешевле?

-Входное напряжение-:5 - 12 В

-Рабочий ток-: ≥100 мA

-Исходящий ток-:35 мA

-Рабочая частота-:17 Гц - 2.6 кГц

-Амплитуда-: 4.2 V-П_П до 11.4 V V-П

-Размеры-:25.5 х 12 мм

-Тип микросхемы-: NE555

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль генератора импульсов с регулируемой частотой NE555

Код товара: 1277

29.00 грн

Описание

🔌 Генератор импульсов на NE555

Компактный модуль для генерации прямоугольных импульсов с регулируемой частотой от 17 Гц до 2.6 кГц

Общее описание

Генератор импульсов на NE555 – это высококачественный миниатюрный модуль для генерации прямоугольных импульсов с переменной частотой. Построенный на основе надежной микросхемы NE555, этот генератор обеспечивает стабильный выходной сигнал в широком диапазоне частот. Благодаря многооборотному потенциометру, вы можете плавно регулировать частоту выходного сигнала от 17 Гц до 2.6 кГц. Компактные размеры (всего 25.5×12 мм) позволяют легко интегрировать его в различные электронные проекты. Питание от 5В до 12В делает этот модуль универсальным решением для учебных, инженерных и любительских задач, связанных с генерацией тактовых сигналов, таймингами и управлением.

✅ Технические преимущества:

• Широкий диапазон частот – возможность плавной регулировки от 17 Гц до 2.6 кГц с помощью прецизионного многооборотного потенциометра, что обеспечивает гибкость в различных применениях
• Стабильный выходной сигнал – на низких частотах форма выходного сигнала максимально близка к идеальному меандру, а верхний уровень сигнала составляет 4.48-4.8В при питании 5В
• Гибкое питание – модуль работает от напряжения 5-12В, что позволяет использовать его с различными источниками питания, включая USB-порты, аккумуляторы и лабораторные блоки питания
• Компактные размеры – миниатюрные габариты 25.5×12 мм позволяют интегрировать модуль даже в самые компактные электронные устройства и прототипы

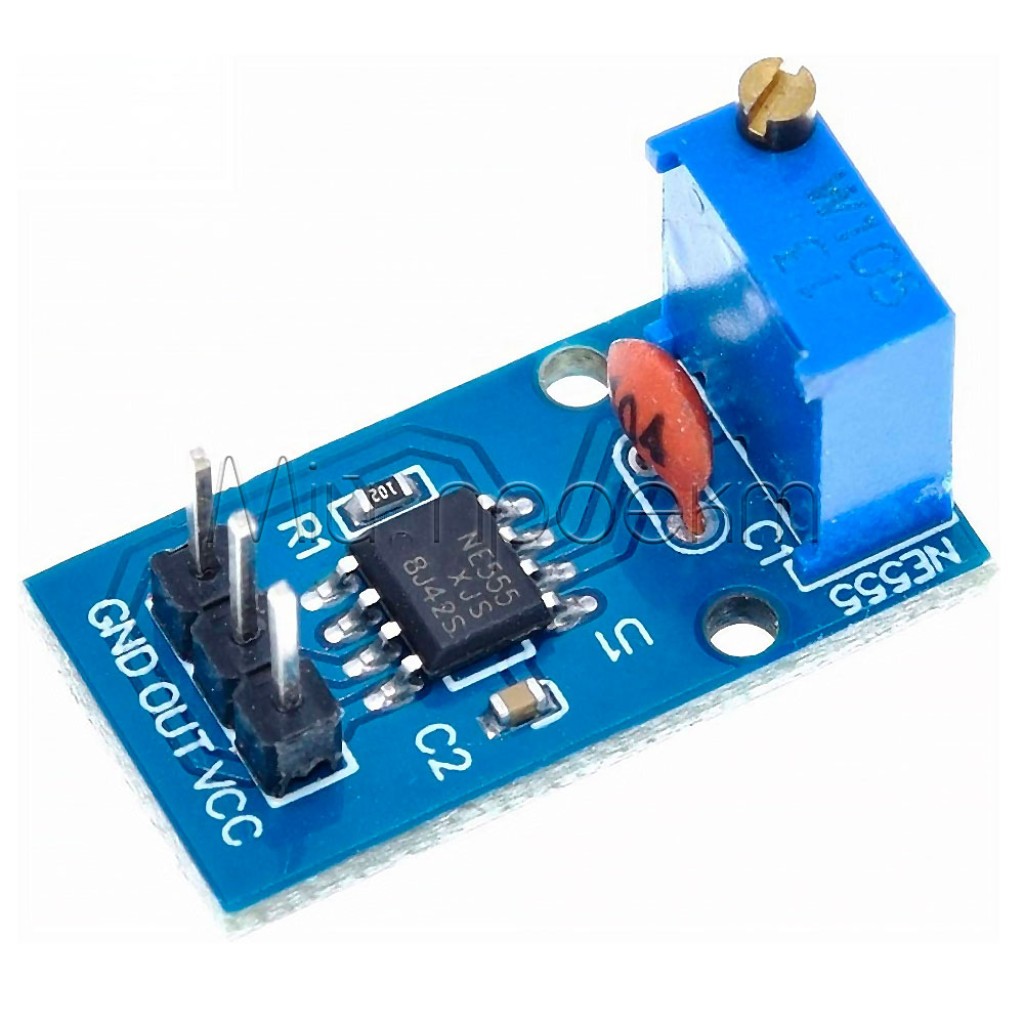

• Простота подключения – три четко обозначенные контакта (VCC, GND, OUT) с надежными паяными выводами обеспечивают беспроблемное подключение к макетным платам и другим электронным схемам

🔧 Идеальное решение для:

Учебные проекты по электронике

Тактовые генераторы для микроконтроллеров

Системы ШИМ-управления

Генерация звуковых сигналов

Тестирование цифровых схем

LED-мигалки и световые эффекты

Таймеры и устройства отсчета времени

Робототехнические проекты

💡 Широкие возможности применения:

Учебные лаборатории – идеальный компонент для демонстрации работы генераторов прямоугольных импульсов в учебных заведениях. Студенты могут практически наблюдать влияние изменения частоты на работу различных электронных схем, измерять параметры сигналов осциллографом и экспериментировать с разными нагрузками.
Создание музыкальных тонов – при подключении к динамику через усилитель, модуль может генерировать звуковые сигналы в слышимом диапазоне частот. Регулируя частоту, можно получать различные тона, что делает его полезным для простых музыкальных проектов, сигнализаций и звуковых индикаторов.
Управление светодиодами – модуль является отличным решением для создания разнообразных световых эффектов. Подключив светодиоды через соответствующие драйверы, можно реализовать системы с мерцанием, пульсацией и другими динамическими световыми паттернами, регулируя скорость изменения с помощью потенциометра.
Тактирование цифровых схем – обеспечивает надежный источник тактовых импульсов для управления работой цифровых схем, включая счетчики, регистры сдвига или простейшие микроконтроллерные системы. На низких частотах можно визуально наблюдать процессы, что критически важно для обучения и отладки.
ШИМ регулирование – при добавлении простых внешних компонентов, модуль можно адаптировать для генерации широтно-импульсной модуляции, что позволяет управлять яркостью светодиодов, скоростью вращения двигателей постоянного тока и другими параметрами нагрузок.

📦 Детальные технические характеристики:

Основная микросхема: NE555 (таймер)

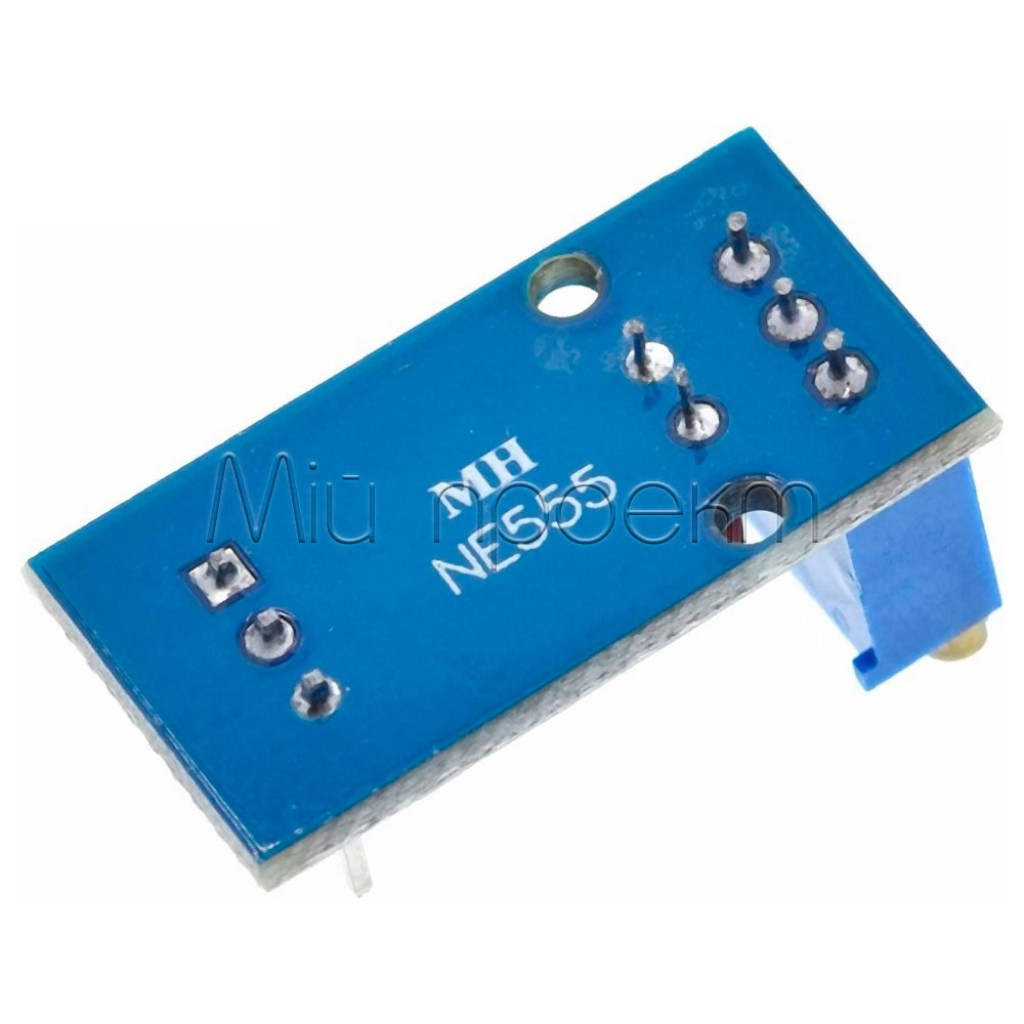

Маркировка на плате: NE555
Тип генерируемого сигнала: Прямоугольные импульсы (меандр)
Диапазон рабочих частот: 17 Гц - 2.6 кГц
Напряжение питания: 5В - 12В постоянного тока
Уровень выходного сигнала:
- При питании 5В: 4.48 - 4.8В (верхний уровень)
- При низких частотах: ~4.48 - 4.52В
- При высоких частотах: ~4.64 - 4.8В
Элемент регулировки: Многооборотный потенциометр (10 кОм)
Способ регулировки частоты:
- По часовой стрелке: уменьшение частоты
- Против часовой стрелки: увеличение частоты
Характер изменения частоты: Экспоненциальный
Контакты подключения: VCC (питание +), GND (земля), OUT (выход)

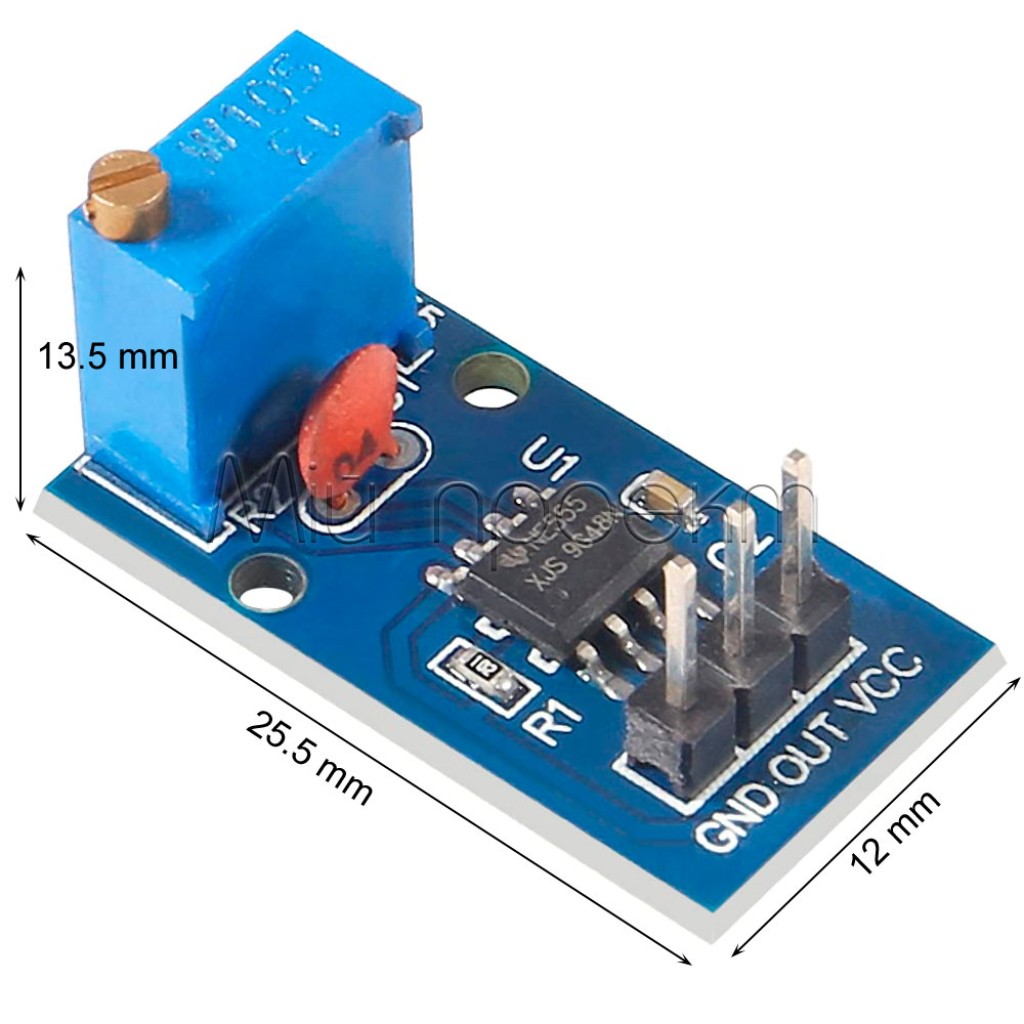

Физические размеры: 25.5 мм × 12 мм
Компоненты в комплекте: Готовый собранный модуль

⚠️ Важные аспекты использования:

Стабильность питания – для достижения максимальной стабильности выходного сигнала рекомендуется использовать стабилизированный источник питания. Колебания напряжения питания могут привести к изменению параметров выходного сигнала, включая частоту и амплитуду.
Температурная зависимость – как и любая аналоговая схема на базе NE555, модуль может демонстрировать определенную температурную зависимость. При точных измерениях или длительной работе учитывайте возможный дрейф частоты при изменении температуры окружающей среды.
Нагрузка выхода – хотя микросхема NE555 имеет достаточно мощный выход, способный отдавать и поглощать значительный ток, при подключении низкоомной нагрузки возможно снижение уровня выходного сигнала и искажение его формы. Для управления мощными устройствами используйте буферные усилители или транзисторные ключи.

Генератор импульсов на NE555 – незаменимый инструмент для разработчиков, студентов и энтузиастов электроники. Благодаря широкому диапазону частот, компактным размерам и простоте использования этот модуль станет ключевым компонентом ваших проектов.

#NE555 #ГенераторИмпульсов #Таймер555 #Электроника #МодульГенератора #ЦифроваяЭлектроника

Характеристики

-Основные-

-Входное напряжение-

5 - 12 В

-Рабочий ток-

≥100 мA

-Исходящий ток-

35 мA

-Рабочая частота-

17 Гц - 2.6 кГц

-Амплитуда-

4.2 V-П_П до 11.4 V V-П

-Дополнительные-

-Размеры-

25.5 х 12 мм

-Тип микросхемы-

NE555
