Коротко о CA-1235

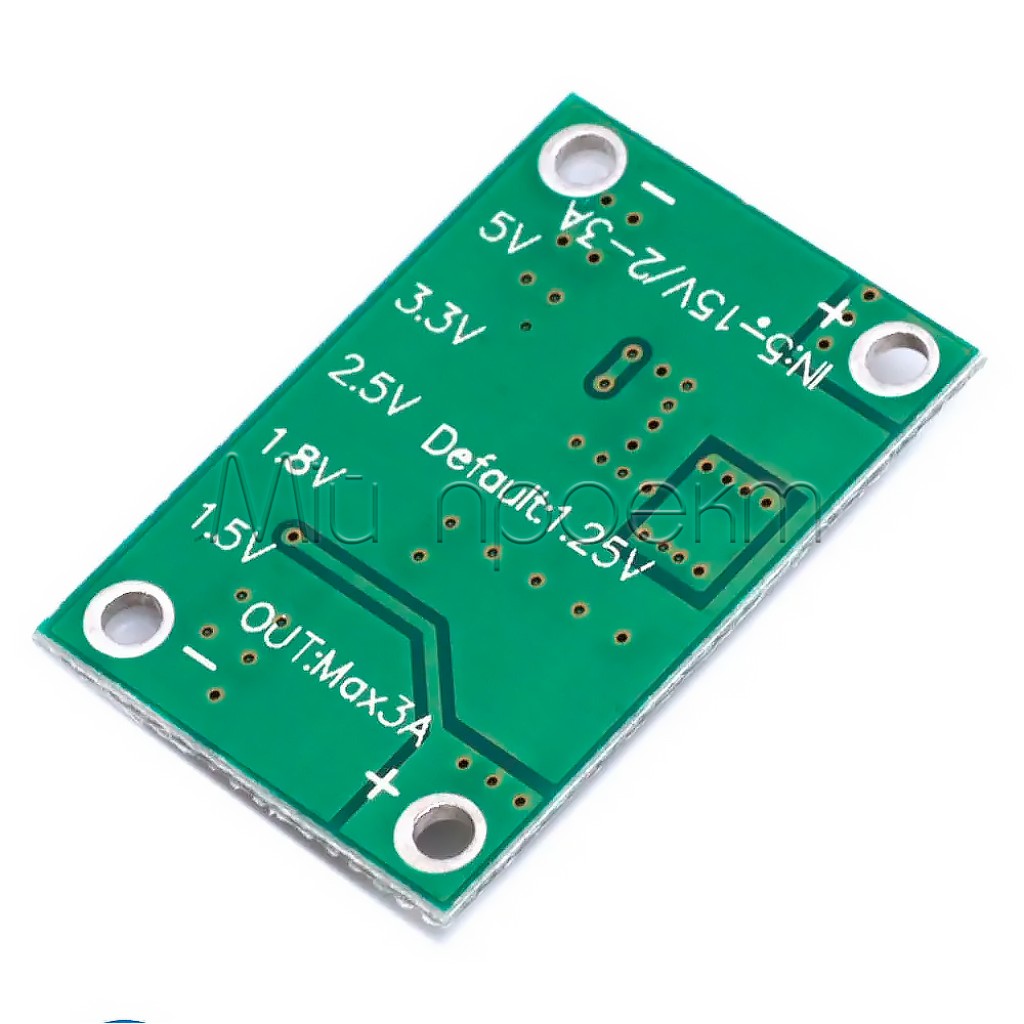

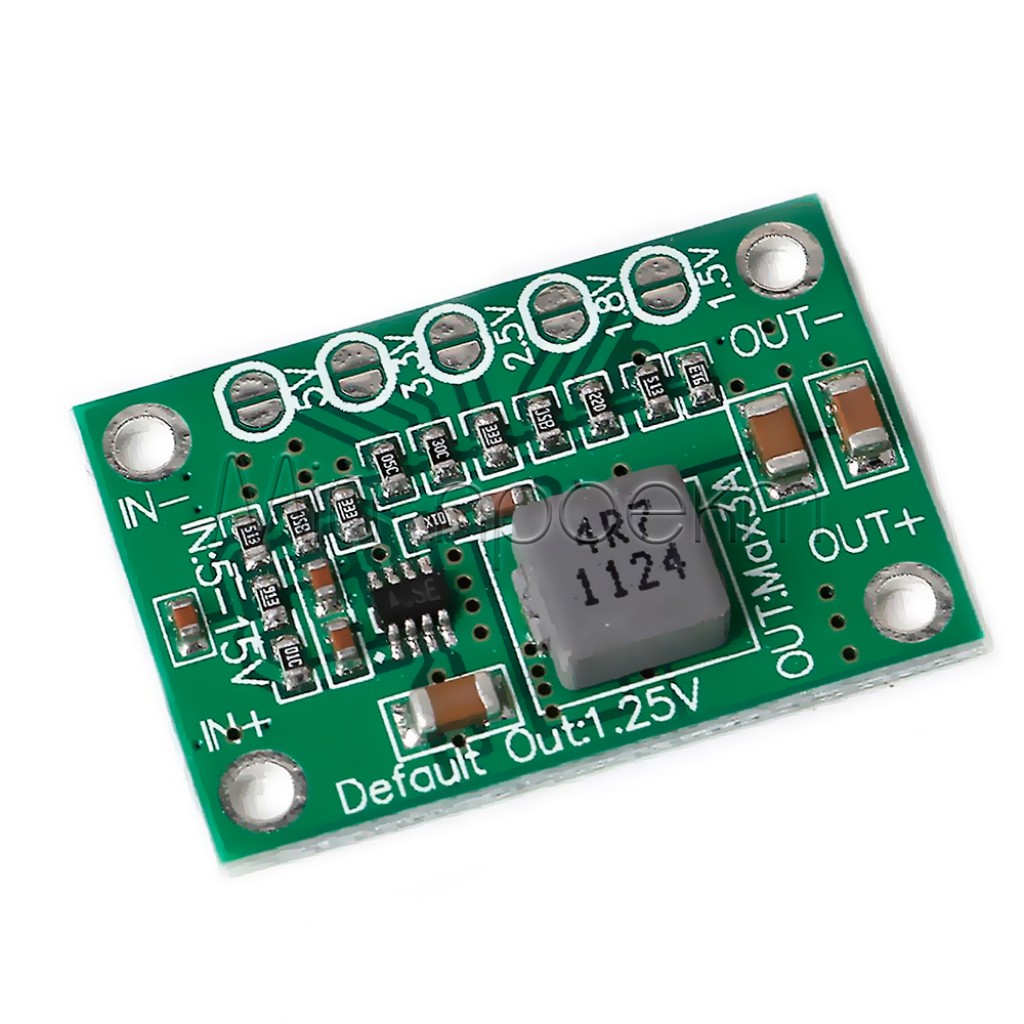

CA-1235 — компактный понижающий DC-DC модуль для получения одного из шести фиксированных уровней питания: 1,25 В, 1,5 В, 1,8 В, 2,5 В, 3,3 В или 5 В. Нужное напряжение выбирается пайкой соответствующей перемычки, поэтому модуль удобен для постоянной низковольтной шины в электронном устройстве.
Ключевые характеристики
- Тип
- понижающий DC-DC преобразователь, buck / step-down
- Основной компонент
- MP1495
- Входное напряжение
- 5–15 В DC
- Выходное напряжение
- 1,25 В по умолчанию; 1,5 В, 1,8 В, 2,5 В, 3,3 В или 5 В после выбора перемычкой
- Рабочий ток
- до 1,5 А
- Максимальный ток
- до 3 А; не рекомендуется как длительный режим
- Эффективность
- до 96%, в зависимости от режима

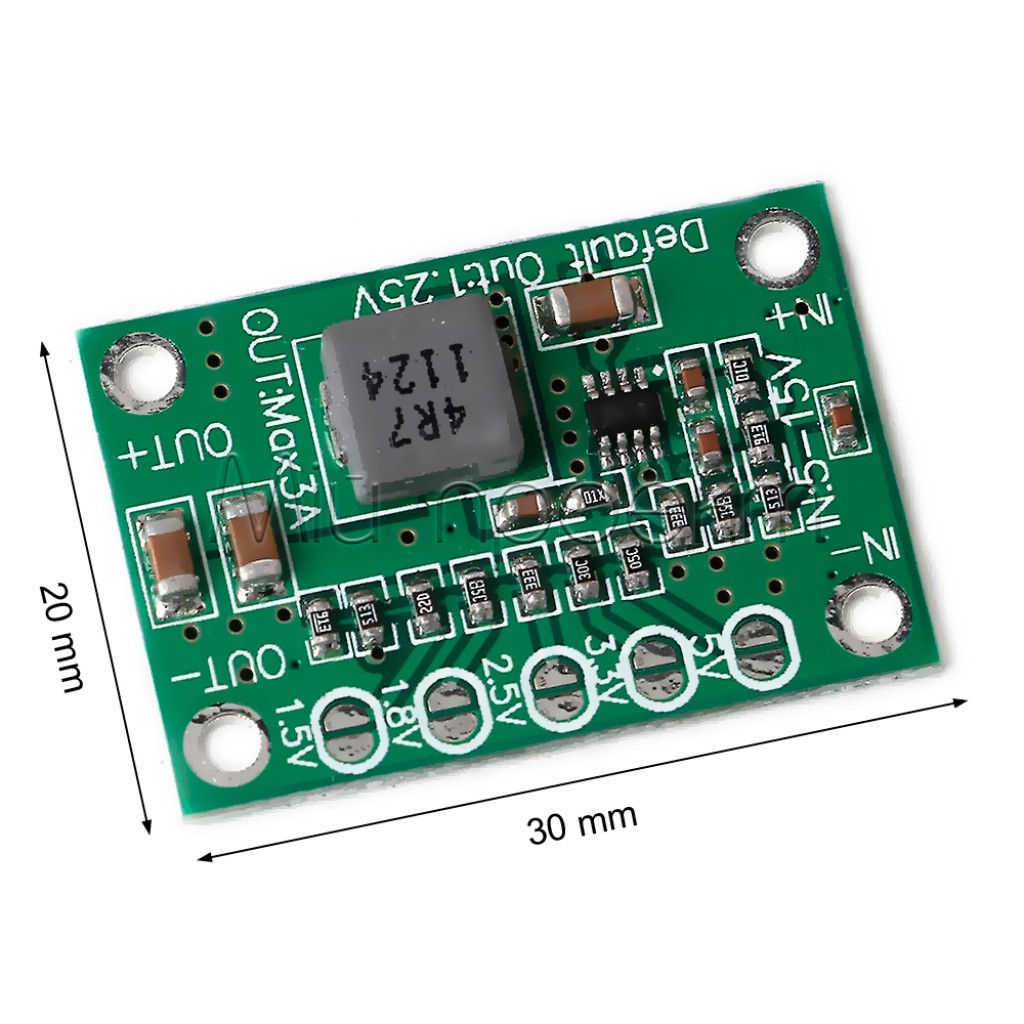

- Размеры
- 30 × 20 × 4 мм
- Подключение
- контактные площадки IN+, IN−, OUT+, OUT−
Подробное описание и особенности
Фиксированный выход без подстроечного резистора
CA-1235 формирует выбранный уровень напряжения без ручной настройки потенциометром. Если контактные пары выбора разомкнуты, выходное напряжение составляет 1,25 В. Для другого уровня на обесточенной плате нужно замкнуть припоем только одну соответствующую пару.
Фиксированный выбор снижает риск случайно сбить настройку после монтажа. В то же время модуль не подойдет, если напряжение нужно плавно изменять или часто переключать во время работы.
Понижающая архитектура
MP1495 является синхронным импульсным step-down преобразователем, поэтому CA-1235 работает только на понижение напряжения.[1] Входное напряжение должно быть выше выбранного выходного; для шины 5 В источник должен иметь запас выше 5 В, иначе стабилизация может быть недостаточной.
Ток и тепловой режим
Рабочий ток 1,5 А является практическим ориентиром для длительной нагрузки. При большем токе, значительной разнице между входным и выходным напряжением или установке в закрытом корпусе контролируйте температуру платы и оставляйте запас по возможностям источника, проводов и контактов.
Подойдет / не подойдет
Подойдет
- для постоянной шины 1,25 В, 1,5 В, 1,8 В, 2,5 В, 3,3 В или 5 В;
- для питания совместимых контроллеров, датчиков и логических узлов от более высокого DC-напряжения;
- для компактного встроенного источника питания с током нагрузки до 1,5 А;
- для ремонта или модернизации устройства, если совпадают напряжение, ток, полярность и способ подключения.
Не подойдет
- для повышения напряжения или работы, когда входное напряжение может опускаться ниже требуемого выходного;
- для плавной регулировки выходного напряжения;
- для гарантированной длительной нагрузки 3 А без отдельной проверки теплового режима;
- в качестве контроллера заряда аккумулятора или драйвера со стабилизацией тока;
- для непосредственной работы от сети 230 В.
Примеры применения
Питание 5-вольтовой периферии от 12 В
CA-1235 может сформировать шину 5 В для совместимого контроллера, датчика или вспомогательного модуля. Перед подключением проверьте выход мультиметром и убедитесь, что рабочее и пусковое потребление не превышают возможности преобразователя.
Отдельная шина 3,3 В в устройстве
Модуль можно установить между более высокой DC-шиной и цифровым узлом на 3,3 В. Общий провод и правильная полярность должны быть предусмотрены схемой устройства.
Низковольтное питание макета
Уровни 1,25–2,5 В подходят для совместимых логических или сенсорных узлов с точно известным напряжением питания. Сначала выберите перемычку и измерьте фактическое выходное напряжение без подключенной нагрузки.

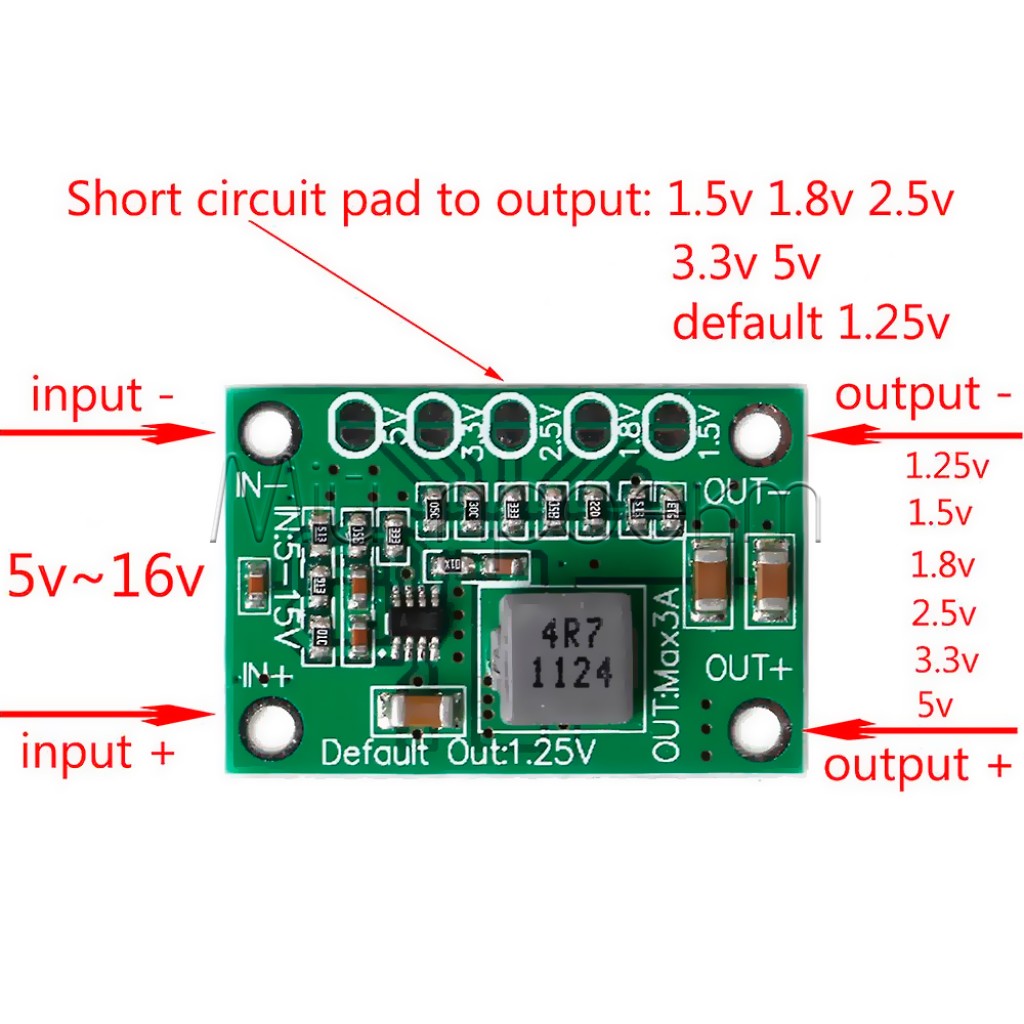

Подключение и первый запуск
Выберите напряжение на обесточенной плате
Оставьте все пары разомкнутыми для 1,25 В или замкните припоем одну пару, соответствующую нужному уровню. Не замыкайте несколько пар одновременно.
Подключите источник ко входу
Подайте 5–15 В DC на IN+ и IN−, строго соблюдая полярность. Не подключайте источник к контактам OUT.
Проверьте выход без нагрузки
Измерьте напряжение между OUT+ и OUT− внешним мультиметром. Убедитесь, что значение соответствует требованиям потребителя.
Подключите потребитель и проверьте режим
Обесточьте схему, подключите нагрузку к OUT+ и OUT−, затем снова подайте питание. Проконтролируйте выходное напряжение и нагрев платы под реальной нагрузкой.
Ограничения и безопасность
Не превышайте 15 В на входе
Повышенное входное напряжение может повредить CA-1235 и подключенную нагрузку. Используйте стабилизированный DC-источник в пределах 5–15 В.
Проверяйте полярность и направление подключения
Перепутанные IN/OUT или «плюс» и «минус» могут повредить модуль или потребитель. Все изменения выполняйте только после отключения питания.
Не выбирайте несколько выходных уровней одновременно
Для выбора напряжения используйте только одну контактную пару. После пайки проверьте отсутствие перемычек между соседними площадками и измерьте выход до подключения устройства.
Оставляйте запас по току
Для длительной работы ориентируйтесь на нагрузку до 1,5 А. Если напряжение проседает или плата заметно нагревается, уменьшите ток и улучшите вентиляцию.
Это не зарядный модуль и не источник постоянного тока
CA-1235 стабилизирует напряжение, но не заменяет специализированный контроллер заряда аккумулятора или CC-драйвер для нагрузки, которой требуется точное ограничение тока.
FAQ
Какое напряжение будет на выходе без перемычки?
Без замкнутых контактных пар CA-1235 формирует 1,25 В. После любого изменения перемычки проверьте выход мультиметром.
Можно ли получить 5 В от источника 5 В?
Стабильные 5 В не гарантированы, поскольку CA-1235 является понижающим преобразователем и требует запаса входного напряжения. Для выхода 5 В используйте источник выше 5 В, но не более 15 В.
Можно ли постоянно нагружать модуль током 3 А?
3 А является максимальным значением. Для длительного режима ориентируйтесь на рабочие 1,5 А и контролируйте температуру и стабильность выхода.
Можно ли изменять напряжение во время работы?
Не рекомендуется. Обесточьте модуль и нагрузку, измените паяную перемычку, проверьте выход мультиметром и только после этого подключайте потребитель.
Альтернативы по типу задачи
- Для плавной настройки напряжения и встроенной индикации выберите LM2596S с вольтметром.
- Для отдельной регулировки напряжения и предела тока подойдет понижающий модуль XL4015 CC/CV.
- Если выходное напряжение должно быть выше напряжения источника, рассмотрите повышающий преобразователь XH-M411 с вольтметром.
Документы и источники
- Monolithic Power Systems, MP1495 High Efficiency 3A, 16V, 500kHz Synchronous Step Down Converter, Rev. 1.05 от 13.04.2016 — архитектура и принцип работы микросхемы MP1495.
