Микросхема XL7005A SMD корпус SOP8

Страна-производитель: Китай Код товара: 5450
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0

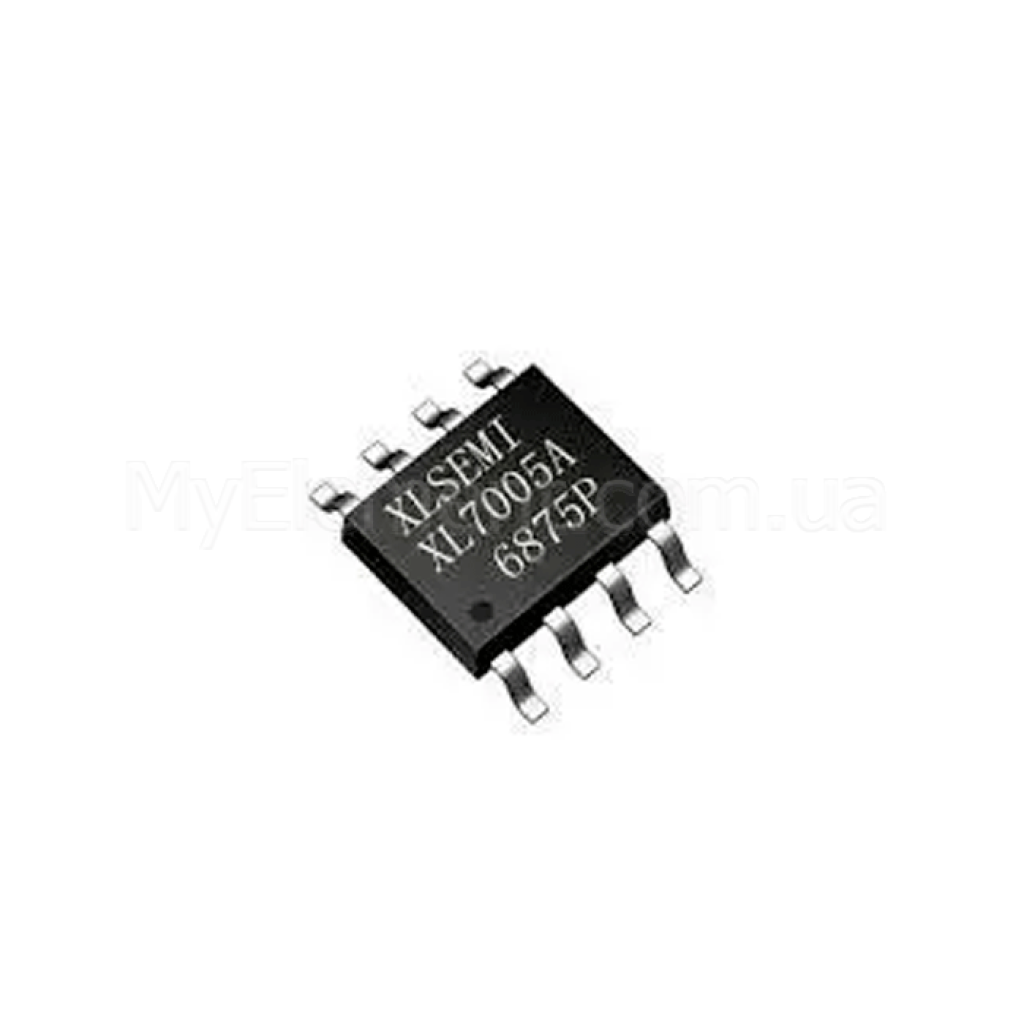

Микросхема XL7005A SMD корпус SOP8
Есть в наличии
Код товара: 5450
12.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Защита:от перегрузки, перегрева и короткого замыкания
Количество контактов:8
Способ монтажа:SMD
Тип корпуса:SOP-8
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема XL7005A SMD корпус SOP8
Код товара: 5450
12.00 грн
Описание

XL7005A SOP-8

Высоковольтный понижающий DC-DC преобразователь (buck) с фиксированной частотой 150 кГц, способный обеспечить до 0.4 А при рабочем диапазоне входного напряжения 5–80 В и регулируемом выходном напряжении 1.25–20 В; имеет встроенные защиты и минимальное количество внешних компонентов.

Основные преимущества

Широкий вход 5–80 В

Упрощает подключение к различным источникам питания и промышленным линиям без дополнительных каскадов.

Простое применение

Внутренняя компенсация и фиксированный генератор 150 кГц уменьшают количество внешних элементов и упрощают настройку.

Интегрированные защиты

Ограничение тока, тепловое отключение, защита короткого замыкания (с понижением частоты приблизительно до 45 кГц).

Высокая эффективность

КПД до 85% (Vin=36 В, Vout=15 В, Iout=0.2 А).

Ключевые характеристики

Топология:Buck (понижающий)
Рабочее входное напряжение:5–80 В
Абсолютный максимум Vin:85 В
Диапазон выходного напряжения:1.25–20 В (через внешний делитель)
Максимальный выходной ток:0.4 А
Предельный ток ключа:0.5 А (тип.)
Частота переключения:150 кГц (тип.), 120–180 кГц
Максимальный коэффициент заполнения:100%
Опорное напряжение FB:1.25 В тип. (1.225–1.275 В)
Потребление в выключенном состоянии (EN=High):≈85–200 мкА
Ток покоя (EN=Low):≈2.5–5 мА
Насыщение выходного ключа:~0.87 В при Iout=0.4 А
Рекомендуемая выходная мощность:< 5 Вт
Диапазон температуры кристалла (раб.):-40…+125 °C
Тепловое сопротивление θJA (SOP-8):≈60 °C/Вт (без радиатора, свободный воздух)
Корпус:SOP-8

Детальные технические параметры

  • Формула настройки выхода: Vout = 1.25 × (1 + R2/R1); VFB = 1.25 В тип.
  • Управление входом EN: Low — включение, High — выключение; пороги ≈0.8 В / 1.6 В.
  • Защита короткого замыкания со снижением частоты до ~45 кГц; встроенные ограничения тока и тепловое отключение.
  • Типовая схема: Vin=20–80 В; Vout=15 В/0–0.2 А; L=100 μH (0.5 А), D=S210, CIN=33 μF/100 В, COUT=100 μF/35 В, CFF=33 нФ.
  • Эффективность (примеры): 85% @ Vin=36 В, 81% @ 48 В, 75% @ 60 В (Vout=15 В, Iout=0.2 А).
  • Абс. макс. напряжение на Vin: 85 В; tJ макс.: 150 °C; хранение: -65…+150 °C.
Примечание: параметры основаны на документации XLSEMI для XL7005A. Источник: XLSEMI Datasheet (PDF).

Основные области применения

  • Питание контроллеров электровелосипедов (E‑Bike).
  • Телекоммуникационное и сетевое оборудование.

Совместимые обозначения и альтернативы

Имеющиеся прямые аналоги в пределах этого даташита не приведены. Для подбора близких решений с большим током/иным диапазоном напряжений используйте каталожные материалы производителя той же серии.

Вопросы-ответы (FAQ)

Каков рабочий диапазон входного напряжения и абсолютный максимум?

Рабочий диапазон: 5–80 В; абсолютный максимум для входа Vin: 85 В.

Каков диапазон выходного напряжения и как он задается?

Выход регулируется от 1.25 до 20 В по формуле Vout = 1.25 × (1 + R2/R1) через внешний резистивный делитель на входе FB.

Какие встроенные защиты предусмотрены?

Ограничение тока, тепловое отключение, защита короткого замыкания с автоматическим снижением частоты переключения до ~45 кГц.
