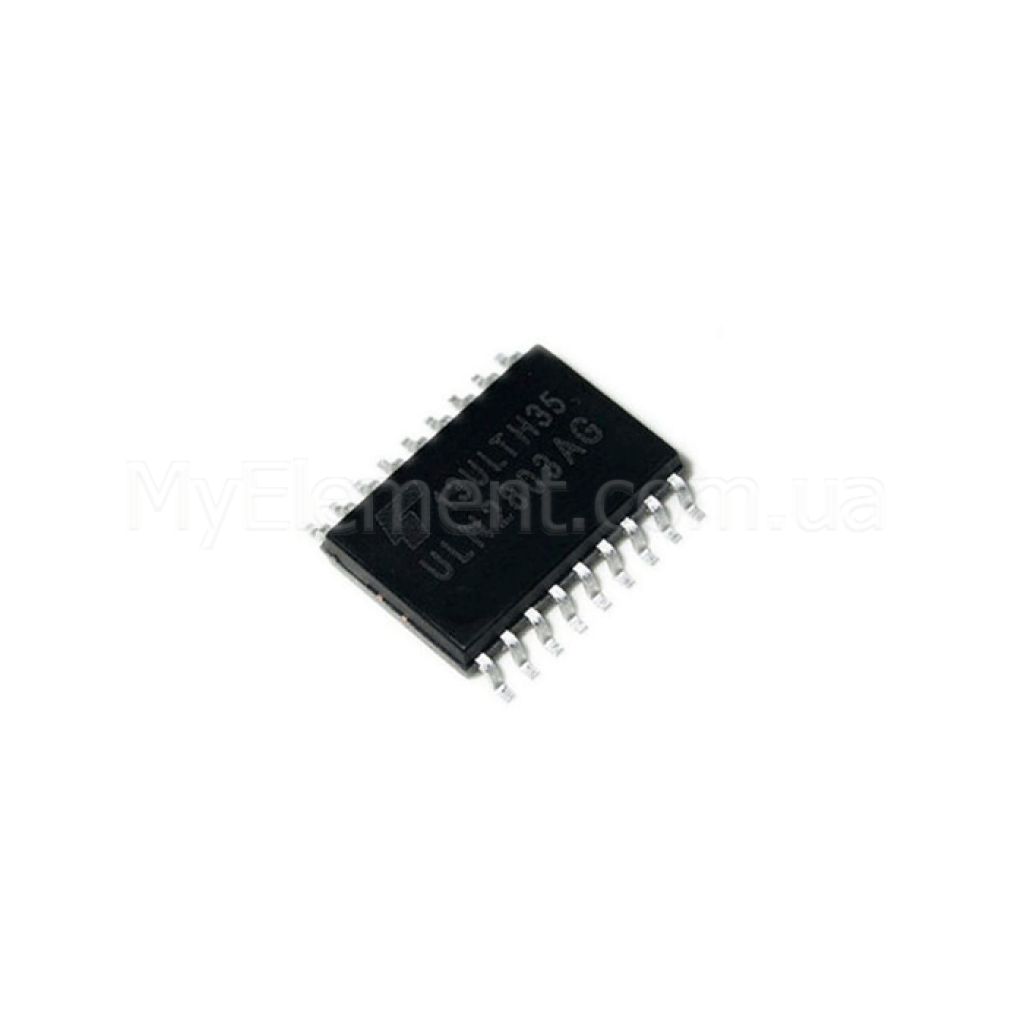

Микросхема ULN2803AG корпус SOP-18

Name: Микросхема ULN2803AG корпус SOP-18
Brand: Мій Проект
SKU: 5454
Price: 9.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5454

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5454

9.00 грн

Нашли дешевле?

Количество контактов:18

Способ монтажа:SMD

Тип корпуса:SOP-18

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Микросхема ULN2803AG корпус SOP-18

Код товара: 5454

9.00 грн

Описание

ULN2803AG SOP-18

8-канальный массив транзисторов Дарлингтона с открытым коллектором для коммутации индуктивных и резистивных нагрузок. Совместим с логикой TTL/5V CMOS, имеет встроенные обратные диоды для защиты при управлении реле, шаговыми двигателями, лампами и LED-модулями.

Основные преимущества

Высокая коммутационная способность

До 500 мА на канал и до 50 В на выходе, что покрывает большинство реле и малых двигателей.

Интегрированные диоды

Встроенные шунтирующие диоды с общим выводом COM упрощают подключение индуктивных нагрузок и повышают надежность.

Совместимость с логикой 5 В

Входные резисторы 2.7 кΩ обеспечивают прямую совместимость с TTL/CMOS без внешней обвязки.

SOP-18 для SMD

Компактный корпус SOP-18 с шагом 1.27 мм упрощает монтаж на плате и экономит место.

Ключевые характеристики

Тип:	8-канальный драйвер Дарлингтона с открытым коллектором
Количество каналов:	8
Выходное напряжение (VCE(sus)):	до 50 В (мин.)
Ток выхода (макс. на канал):	500 мА
Встроенные диоды:	есть, общий вывод COM; VR до 50 В
Совместимость входов:	TTL/5 В CMOS; базовые резисторы 2.7 кΩ
VCE(sat) типовое:	0.9 В @ 100 мА; 1.1 В @ 200 мА; 1.3 В @ 350 мА
VIN(ON) (ULN2803A, макс.):	2.4 В @ IOUT=200 мА; 2.7 В @ 250 мА; 3.0 В @ 300 мА
IIN(ON) типовое:	0.93 мА @ VIN=3.85 В; 0.35 мА @ VIN=5 В
Диод, VF типовое:	2.0 В @ IF=350 мА
Быстродействие:	tON ≈ 0.1 мкс; tOFF ≈ 0.2 мкс (RL=125 Ω, VOUT=50 В)
Диапазон рабочих температур:	−40…+85 °C
Допустимое входное напряжение:	−0.5…30 В
Корпус:	SOP-18 (P‑SOP18‑0812‑1.27‑001), масса ≈ 0.48 г (тип.)

Детальные технические параметры

Архитектура: восемь NPN дарлингтон-пар с общим эмиттером; входы расположены напротив соответствующих выходов.
Ток утечки коллектора ICEX: ≤50 мкА @ 25°C; ≤100 мкА @ 85°C (VCE=50 В).
Входной ток (ULN2803A): тип. 0.93 мА при VIN=3.85 В; тип. 0.35 мА при VIN=5 В.
Порог “1” на входе (макс.): 2.4–3.0 В в зависимости от выходного тока (см. таблицу характеристик).
Диоды подавления ЭДС: обратное напряжение VR до 50 В; типичное падение VF ≈ 2.0 В при IF=350 мА.
Время задержки включения/выключения: приблизительно 0.1/0.2 мкс при RL=125 Ω и VOUT=50 В.
Абсолютные максимальные значения: VIN −0.5…30 В; IOUT 500 мА/канал; IF (диода) до 500 мА.

Примечание: параметры основаны на документации Toshiba для ULN2803AFWG (корпус SOP‑18). Источник: Toshiba Datasheet (PDF).

Основные области применения

Драйверы реле и соленоидов (индуктивные нагрузки с подключением COM к +V).
Управление шаговыми двигателями (фазы/обмотки).
Светодиодные матрицы, семисегментные индикаторы, ламповые нагрузки.
Логические буферы и линейные драйверы для интерфейса с микроконтроллерами.

Совместимые обозначения и альтернативы

Функциональные аналоги в корпусе SOP/SOIC‑18: Toshiba ULN2803AFWG, Texas Instruments ULN2803ADW (SOIC‑18), UTC ULN2803G‑S18‑R. Перед заменой проверяйте разводку выводов и электрические параметры.

Вопросы-ответы (FAQ)

Нужны ли внешние диоды для реле?

Нет, микросхема имеет встроенные шунтирующие диоды. Подключите вывод COM к положительной шине питания реле для корректного подавления ЭДС.

Какой уровень “1” на входе гарантирует включение?

Для ULN2803A вход считается активным при VIN(ON) до 2.4–3.0 В (в зависимости от тока нагрузки); при 5 В типичный входной ток составляет около 0.35 мА.

Каковы предельные параметры каналов?

Макс. выходное напряжение 50 В; макс. ток 500 мА на канал; диапазон рабочих температур −40…+85 °C.
