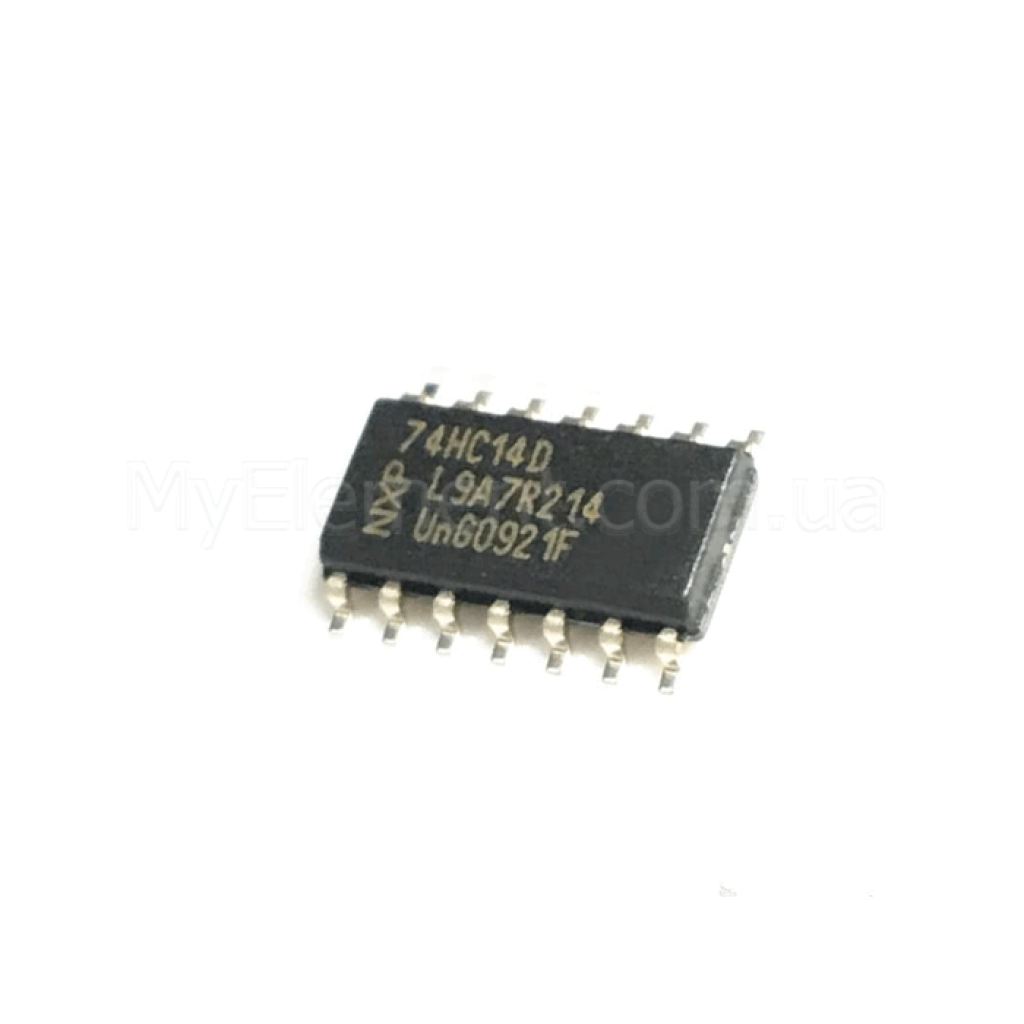

Микросхема 74HC14D корпус SOP-14

Страна-производитель: Китай Код товара: 5467
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема 74HC14D корпус SOP-14
Есть в наличии
Код товара: 5467
7.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:14
Способ монтажа:SMD
Тип корпуса:SOP-14
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема 74HC14D корпус SOP-14
Код товара: 5467
7.00 грн
Описание

74HC14D SOP-14

Шестиканальный инвертор со входами Шмитта для формирования четких логических уровней в цифровых схемах, оптимален для работы в диапазоне питания 2.0–6.0 В.

Основные преимущества

Стабильная работа с «слабыми» или медленными сигналами

Входы Шмитта с гистерезисом обеспечивают четкое переключение без дрожания уровней; при VCC=4.5 В гистерезис типично ≈0.98 В.

Широкий диапазон питания

Поддержка 2.0–6.0 В позволяет легко интегрировать микросхему в различные системы питания.

Высокое быстродействие

Типовая задержка распространения при VCC=4.5 В составляет ≈15 нс (макс. 25 нс, CL=50 пФ).

Низкое энергопотребление

Ток потребления при VCC=6.0 В: макс. 2 μА (25 °C), что снижает потери в режимах ожидания.

Ключевые характеристики

Тип устройства:Шестиканальный инвертор со входами Шмитта (CMOS)
Диапазон питания VCC:2.0 – 6.0 В
Корпус:SOP-14
Количество инверторов:6
Порог включения VT+ (VCC=4.5 В):тип. 2.38 В (мин. 1.7 В, макс. 3.15 В)
Порог выключения VT− (VCC=4.5 В):тип. 1.40 В (мин. 0.9 В, макс. 2.0 В)
Гистерезис VH (VCC=4.5 В):тип. 0.98 В (мин. 0.4 В, макс. 1.4 В)
Задержка распространения tpd (VCC=4.5 В, CL=50 пФ):тип. 15 нс, макс. 25 нс
Задержка распространения tpd (VCC=6.0 В, CL=50 пФ):тип. 12 нс, макс. 21 нс
Время фронтов tt (VCC=4.5 В):тип. 7 нс, макс. 15 нс
VOH @ VCC=6.0 В, IO=−5.2 мА:мин. 5.48 В (тип. 5.81 В)
VOL @ VCC=6.0 В, IO=+5.2 мА:макс. 0.26 В (тип. 0.16 В)
Ток потребления ICC (VI=VCC или GND, VCC=6.0 В):макс. 2 μА (25 °C); макс. 20 μА (−40…+85 °C); макс. 40 μА (−40…+125 °C)
Абсолютно допустимая VCC:до +7 В (диапазон −0.5…+7 В)
Абс. макс. ток на вывод:±25 мА
Рабочая температура:−40…+125 °C

Детальные технические параметры

  • Входы имеют ограничительные диоды; допускается использовать токоограничивающие резисторы для согласования с сигналами, превышающими VCC.
  • Неограниченные скорости нарастания/спада входных сигналов благодаря триггеру Шмитта.
  • ESD-защита: HBM ≥ 2000 В; CDM ≥ 1000 В.
  • Мощность рассеяния для SOP-14: 500 мВт с дерейтингом 10.1 мВт/К выше 100 °C.
  • Входы/выходы: VI и VO в рабочем режиме в пределах 0…VCC.
Примечание: параметры основаны на документации Nexperia для 74HC14D. Источник: Nexperia Datasheet (PDF).

Основные области применения

  • Формирователи волн и импульсов (wave and pulse shapers).
  • Астабильные мультивибраторы.
  • Моностабильные мультивибраторы.

Совместимые обозначения и альтернативы

Функционально совместимая альтернатива в том же корпусе: 74HCT14D (версия с TTL-уровнями наведения). Перед заменой сверяйте электрические параметры и уровни порогов по даташитам.

Вопросы-ответы (FAQ)

Какой рабочий диапазон питания?

Для 74HC14D рекомендуемый диапазон VCC составляет 2.0–6.0 В.

Каковы типовые пороговые уровни при VCC=5 В (≈4.5 В в спецификации)?

Положительный порог VT+ ≈2.38 В, отрицательный VT− ≈1.40 В, гистерезис VH ≈0.98 В.

Можно ли использовать медленные фронты или зашумленные сигналы на входе?

Да. Входы Шмитта допускают неограниченные времена нарастания/спада, обеспечивая надежное переключение даже для медленных или зашумленных сигналов.
