Кратко о SW-420

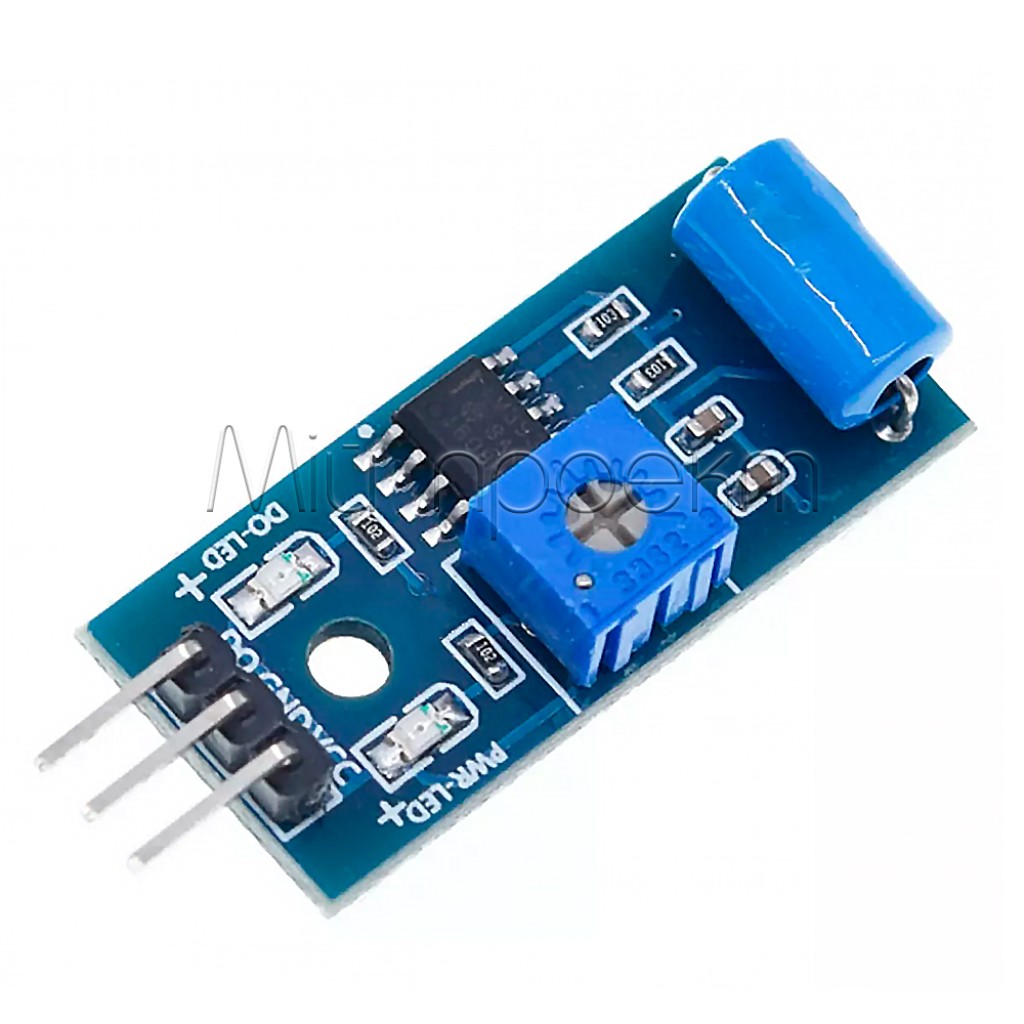

SW-420 — модуль датчика вибрации и ударов с нормально замкнутым пружинным чувствительным элементом, регулировкой порога и цифровым выходом D0. Модуль предназначен для обнаружения события: постукивания, встряски или вибрации объекта, а не для измерения ускорения или частоты колебаний.
Модуль поддерживает питание 3,3–5 В. Для подключения к контроллеру необходимо согласовать напряжение сигнала D0 с допустимыми уровнями его входа; допустимое напряжение питания не означает автоматической совместимости со всеми GPIO.
Ключевые характеристики
- Чувствительный элемент
- SW-420, пружинный, нормально замкнутый
- Питание модуля
- 3,3–5 В постоянного тока
- Выход
- D0 (DO), цифровой HIGH/LOW; HIGH при обнаружении вибрации

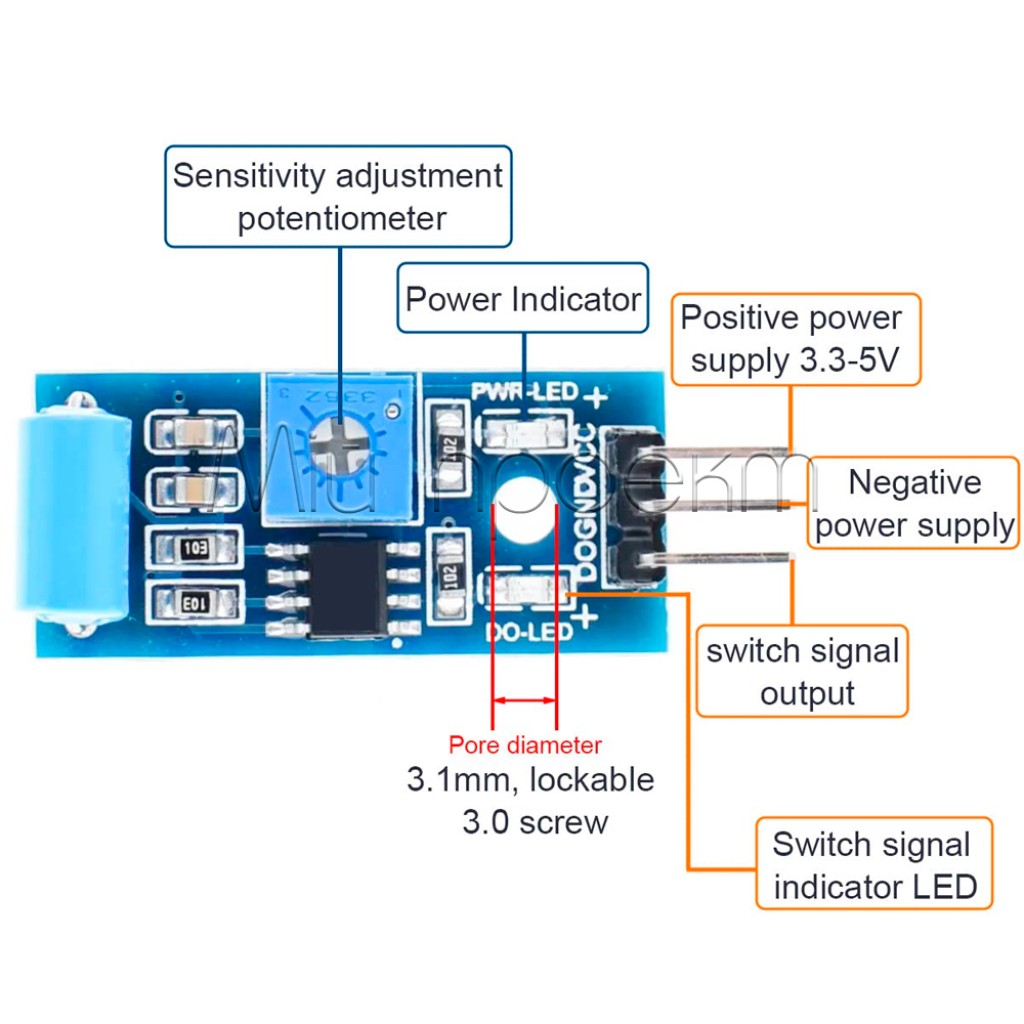

- Контакты
- VCC — питание, GND — общая земля, D0 — сигнал
- Обработка сигнала

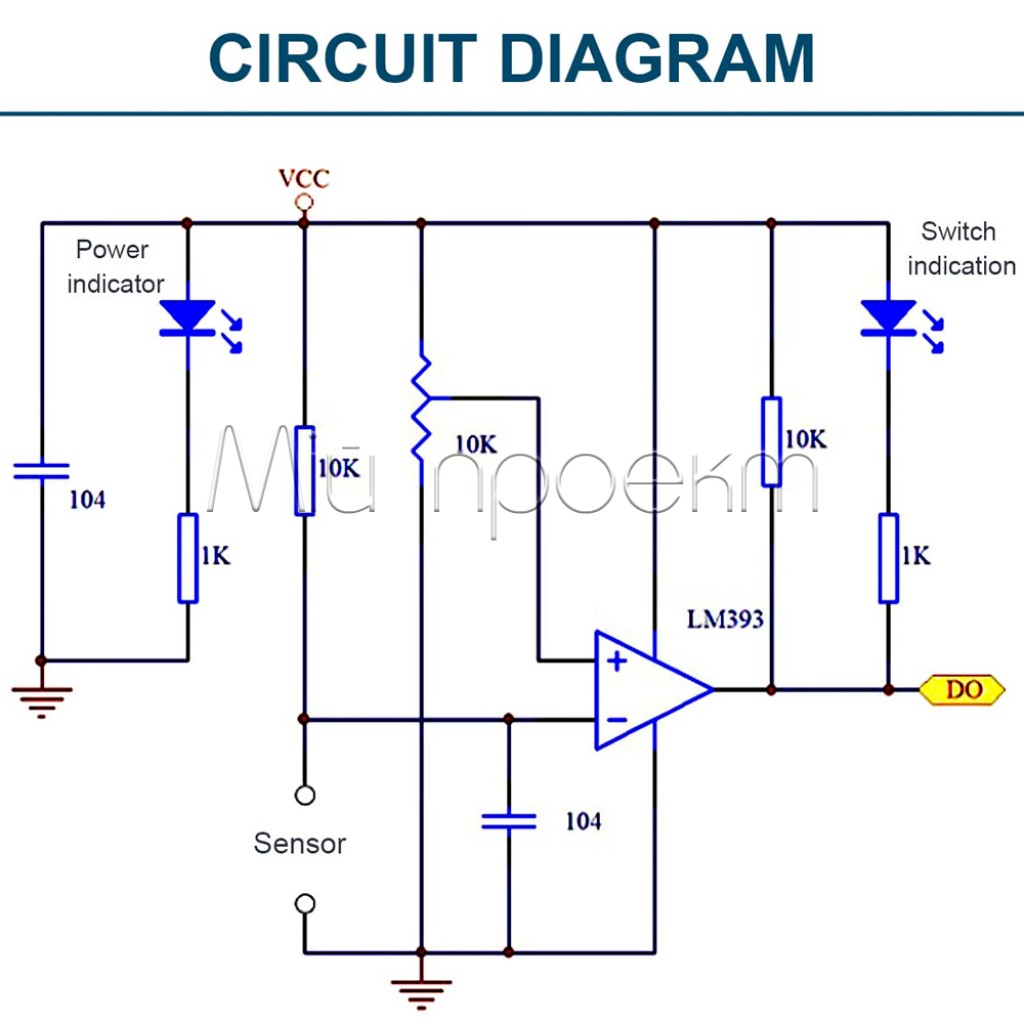

- компаратор LM393 или аналогичный; потенциометр настройки порога
- Индикация
- светодиоды питания и срабатывания
- Потребление
- менее 15 мА при 5 В
- Рабочая температура
- −20…+85 °C

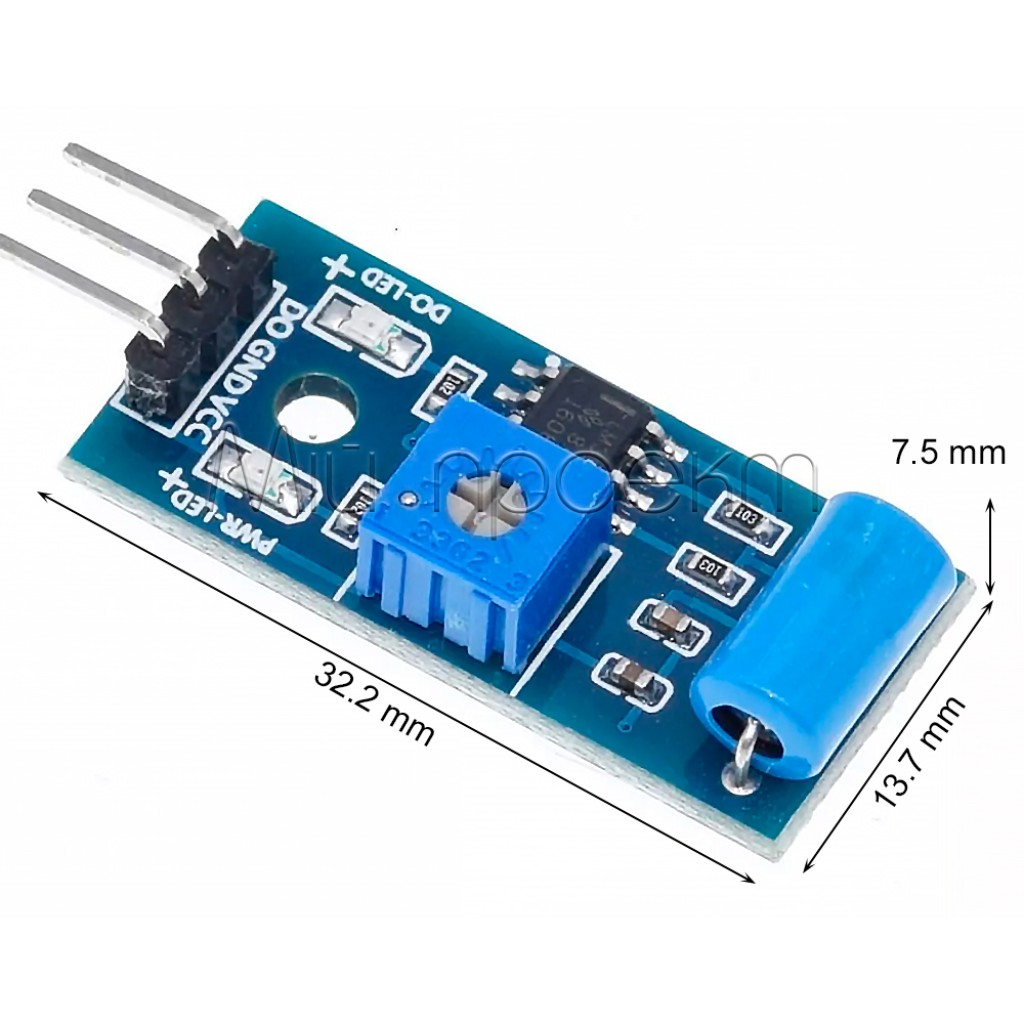

- Размеры модуля
- 32,2 × 13,7 × 7,5 мм

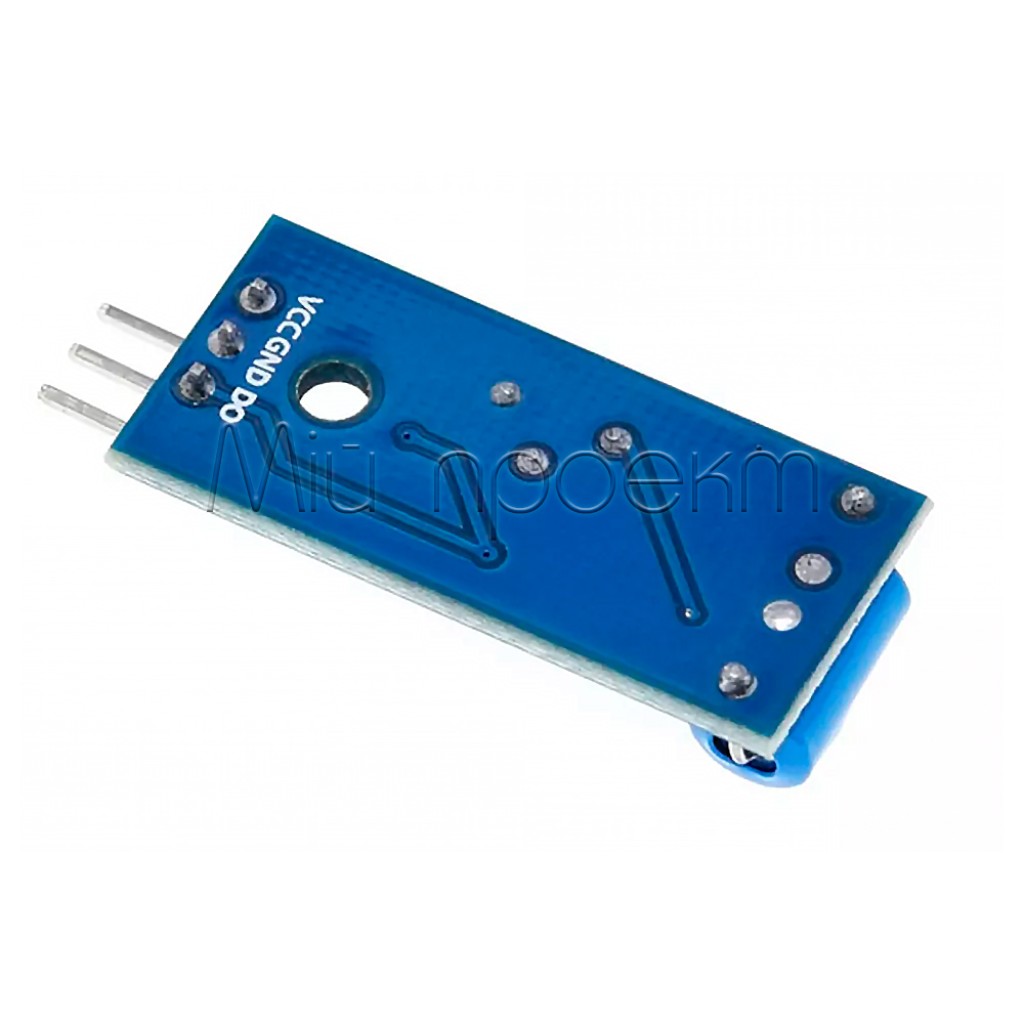

- Монтаж
- отверстие на плате; синяя печатная плата
Подробное описание и особенности
Пружинный элемент реагирует на механическое воздействие, а компаратор формирует цифровой сигнал для контроллера. Обозначение «нормально замкнутый» относится к чувствительному контакту SW-420, а не к силовому релейному выходу. Через D0 контроллер получает состояние срабатывания, а не числовое значение силы удара.
Потенциометр изменяет порог реакции. Настраивать датчик следует после закрепления на объекте: жёсткость поверхности и способ монтажа влияют на передачу вибрации. Порог подбирают так, чтобы модуль реагировал на нужное действие, но не срабатывал от обычных фоновых колебаний.
Светодиод срабатывания помогает сопоставить механическое воздействие с реакцией выхода во время настройки. Для подсчёта отдельных событий программе контроллера необходимо отделять повторные импульсы одной встряски, а не считать каждое переключение новым ударом.
Подойдёт / не подойдёт
Подойдёт
- Для учебных схем с реакцией на постукивание или встряску.
- В качестве вспомогательного датчика механического воздействия в самодельной сигнализации.
- Для регистрации наличия вибрации через цифровой вход микроконтроллера после настройки на месте монтажа.
Не подойдёт
- Для измерения ускорения по осям или анализа формы колебаний. Для получения числовых значений ускорения рассмотрите трёхосевой акселерометр ADXL345 GY-291; его диапазон и частоту считывания выбирают под задачу.
- Для непосредственного управления сиреной, двигателем или другой силовой нагрузкой.
- В качестве единственной основы системы защиты людей, раннего предупреждения о землетрясениях или ответственной диагностики оборудования.
Примеры применения
Световая реакция на постукивание
Закрепите SW-420 на корпусе интерактивного макета. Контроллер считывает D0 и запускает световой эффект после постукивания, объединяя повторные импульсы в одно событие.
Вспомогательное оповещение о встряске
Модуль на корпусе ящика или устройства может подавать контроллеру сигнал о механическом воздействии. Порог необходимо проверить при обычном использовании и ожидаемом нежелательном действии; срабатывание само по себе не определяет причину встряски.
Подключение и настройка
Сверьте маркировку контактов
На обесточенной схеме найдите VCC, GND и D0. Ориентируйтесь на надписи на плате, а не на порядок проводов в чужом примере. Для временного соединения можно использовать провода Dupont, выбрав концы под контакты обоих устройств.
Согласуйте питание и сигнал
Подключите VCC к стабилизированному источнику в рабочем диапазоне, а GND — к земле контроллера. Для ESP32, ESP8266 и Raspberry Pi начинайте с питания модуля от 3,3 В и проверьте допустимость уровня D0. Не соединяйте неизвестный 5-вольтовый сигнал со входом, рассчитанным только на 3,3 В.
Проверьте цифровой вход
После проверки уровней подключите D0 к цифровому входу. Например, Nano V3.0 ATmega328P Type-C можно использовать как 5-вольтовый контроллер для считывания сигнала. Сопоставьте состояние входа в покое и при постукивании, прежде чем настраивать обработку событий.
Отрегулируйте порог на объекте
Закрепите модуль на жёсткой поверхности и постепенно вращайте потенциометр, проверяя реакцию на нужное воздействие и фоновые вибрации. Настройте программную фильтрацию так, чтобы не терять нужные короткие события.
Ограничения и безопасность
Берегите входы контроллера
Питание модуля от 5 В не гарантирует безопасного уровня D0 для 3,3-вольтового GPIO. Проверяйте сигнальное напряжение до соединения; при необходимости применяйте согласование уровней. Не подавайте на VCC напряжение выше 5 В и не меняйте проводку под питанием.
D0 — сигнальный выход
Сирену, реле и другие нагрузки подключайте через соответствующий драйвер с собственным надлежащим питанием. Не используйте D0 как источник питания нагрузки.
Защитите открытую плату
Модуль не имеет защиты от влаги и пыли. Для влажной или запылённой среды используйте защитный корпус, сохраняя механическую связь датчика с объектом и не допуская замыкания платы на крепёж.
FAQ
Измеряет ли SW-420 силу удара?
SW-420 выдаёт цифровое состояние срабатывания, а не калиброванное значение силы или ускорения. Длительность или количество импульсов не следует автоматически преобразовывать в физические единицы.
Почему датчик реагирует на посторонние вибрации?
Порог SW-420 необходимо подбирать для конкретного места монтажа. Проверьте крепление, постепенно отрегулируйте потенциометр и сравните реакцию на фоновые колебания и нужное событие. Программный фильтр подбирайте после такой настройки.
Работает ли датчик самостоятельно как сигнализация?
SW-420 формирует сигнал для внешней схемы. Для полноценного оповещения нужны контроллер или другая логика обработки и отдельное средство оповещения с соответствующим драйвером.
