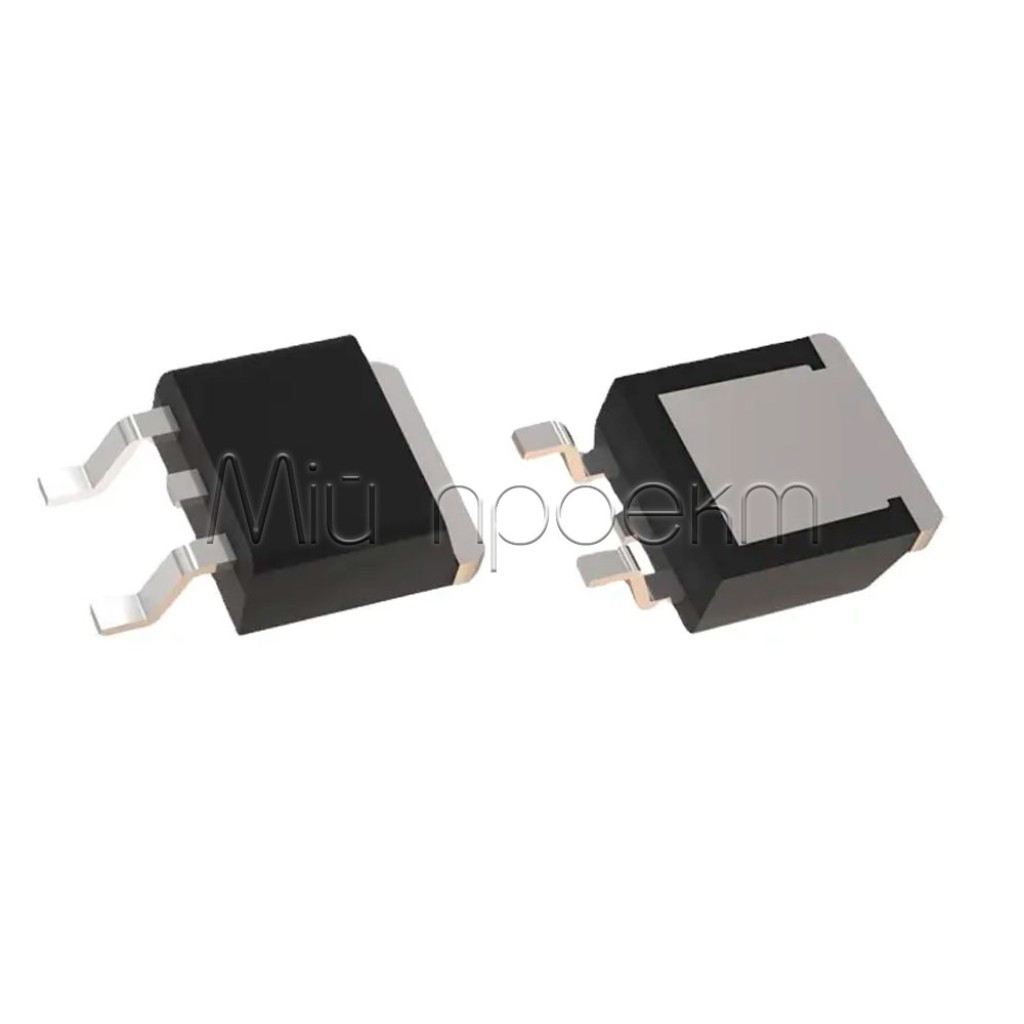

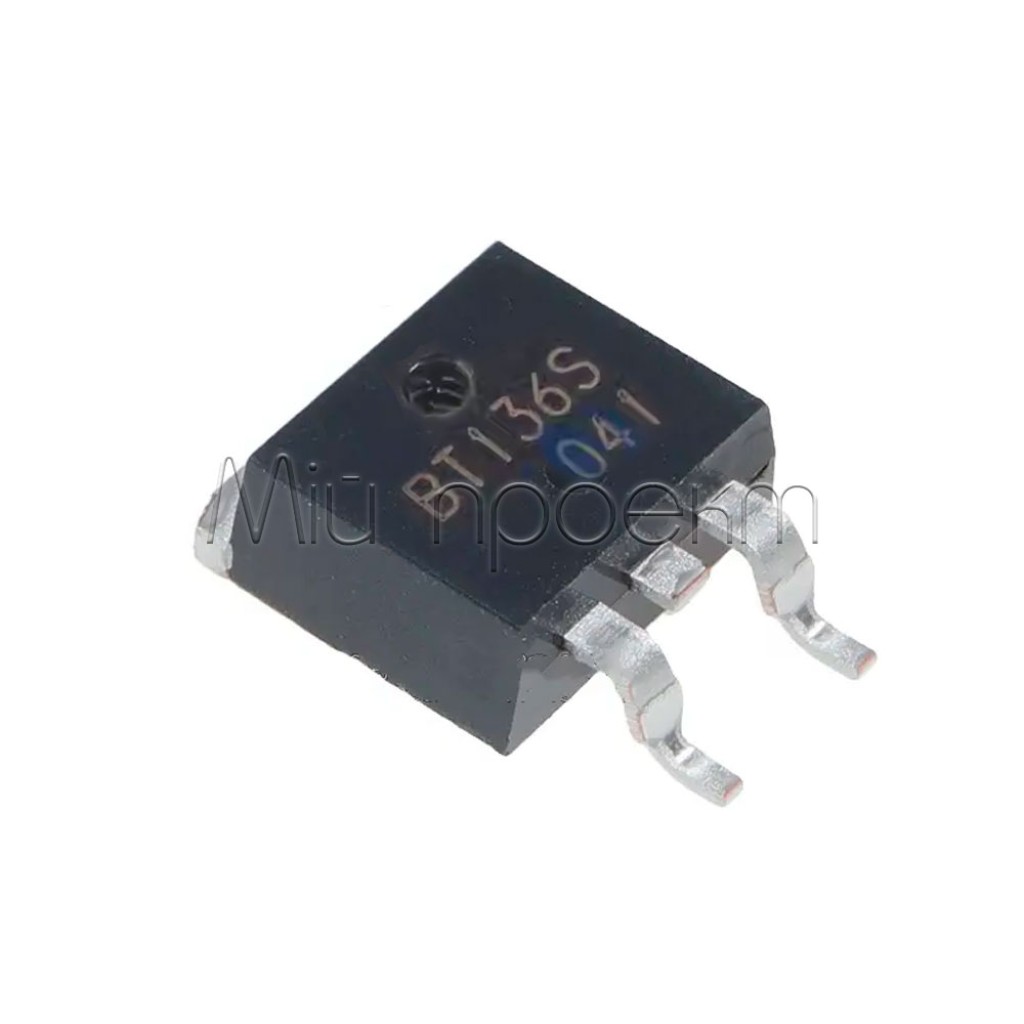

BT136S-600E 800E SMD SOT-252 корпус

Страна-производитель: Китай Код товара: 5350
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
BT136S-600E 800E SMD SOT-252 корпус
BT136S-600E 800E SMD SOT-252 корпус
BT136S-600E 800E SMD SOT-252 корпус
Есть в наличии
Код товара: 5350
8.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:600 V или 800 V
Максимальный ток:4 А
Способ монтажа:SMD
Тип корпуса:TO-252
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
BT136S-600E 800E SMD SOT-252 корпус
Код товара: 5350
8.00 грн
Описание

BT136S-600E / BT136S-800E SOT-252 (TO-252 DPAK)

Чувствительные 4‑квадрантные симисторы для общего AC‑переключения и фазового управления, в корпусе SOT‑252 (TO‑252 DPAK) с номинальным током 4 A RMS и классами напряжения 600 V и 800 V.

Основные преимущества

Прямое управление логикой

Низкие токи срабатывания затвора (тип. 2.5–11 мА в зависимости от квадранта) позволяют напрямую управлять от микроконтроллеров и логических ИС.

Высокое напряжение блокировки

Два класса напряжения: 600 V (BT136S‑600E) и 800 V (BT136S‑800E) для большинства сетевых применений.

Надежность и стабильность

Планарная пассивация и 4‑квадрантное триггерирование обеспечивают надежную работу и устойчивость к коммутационным помехам.

SMD‑корпус DPAK

Корпус SOT‑252 (TO‑252 DPAK) с низким тепловым сопротивлением упрощает теплоотвод в печатных платах.

Ключевые характеристики

Параметр:BT136S‑600E / BT136S‑800E
Корпус:SOT‑252 (TO‑252, DPAK)
Тип:Симистор, чувствительный затвор, 4‑квадрантный
VDRM (повторяющееся пиковое, off‑state):600 V (600E) / 800 V (800E)
IT(RMS) (ток в on‑состоянии):4 A (полная синусоида, Tmb ≤ 107 °C)
ITSM (пиковый нерепет. on‑ток):25 A (20 ms), 27 A (16.7 ms)
IGT (ток триггера затвора):Q1: тип. 2.5 мА, макс. 10 мА; Q2: тип. 4 мА, макс. 10 мА; Q3: тип. 5 мА, макс. 10 мА; Q4: тип. 11 мА, макс. 25 мА
VGT (напряжение триггера затвора):0.7 V тип., 1.0 V макс. (25 °C); 0.25–0.4 V (125 °C)
IH (ток удержания):тип. 2.2 мА, макс. 15 мА
IL (ток фиксации):4…20 мА (в зависимости от квадранта)
VT (напряжение в on‑состоянии):тип. 1.4 V, макс. 1.7 V (IT = 5 A)
ID (ток утечки off‑state):тип. 0.1 мА, макс. 0.5 мА (600E при 600 V; 800E при 800 V; Tj = 125 °C)
dV/dt (off‑state):50 V/µs (VDM = 402 V для 600E; 536 V для 800E; экспоненциальная форма, затвор разомкнут)
dIT/dt (on‑state):50 A/µs (IG = 50 мА)
I²t (для плавкого предохранителя):3.1 A²s (tp = 10 ms, синус)
Rth(j‑mb) (терм. сопротивление, кристалл‑подложка):3.7 K/W (полупериод), 3.0 K/W (полный цикл)
Rth(j‑a) (терм. сопротивление, кристалл‑воздух):75 K/W (свободный воздух, стандартный печатный монтаж)
Диапазон температур Tj:−40…+125 °C (хранение: −40…+150 °C)
Выводы/Пин‑аут:T1, T2, G; монтажная база соединена с T2

Детальные технические параметры

  • Триггерирование во всех четырех квадрантах: Q1 (T2+ G+), Q2 (T2+ G−), Q3 (T2− G−), Q4 (T2− G+).
  • Пакет/версия: DPAK; версия посадочного места TO‑252N; 3 вывода (один укороченный).
  • Тепловая импедансная характеристика: Zth(j‑mb) на коротких импульсах приведена на графике (см. datasheet).
  • Характеристики IL/IH/IGT нормированы по температуре перехода; графики для расчета режимов в переменных условиях.
  • Применение по назначению: общее переключение AC и фазовое управление (например, двигатели, нагрузки сопротивления).
Примечание: параметры основаны на документации WeEn Semiconductors для BT136S‑600E и BT136S‑800E. Источник: WeEn Semiconductors BT136S‑600E Datasheet (PDF), WeEn Semiconductors BT136S‑800E Datasheet (PDF). Дополнительная страница производителя: BT136S‑800E (страница продукта).

Основные области применения

  • Общее переключение сетевых нагрузок AC.
  • Фазовое управление (диммирование, регулирование мощности).
  • Управление малыми двигателями переменного тока.

Совместимые обозначения и альтернативы

Доступны два исполнения в одном корпусе: BT136S‑600E (VDRM = 600 V) и BT136S‑800E (VDRM = 800 V). Выбор модели определяется необходимым классом напряжения.

Вопросы-ответы (FAQ)

Можно ли управлять симистором непосредственно от микроконтроллера?

Да, это «sensitive gate» 4‑квадрантные приборы; типичные IGT составляют 2.5–11 мА в зависимости от квадранта (макс. 10/25 мА), что подходит для многих логических драйверов.

В чем разница между 600E и 800E?

Основное отличие — класс напряжения блокировки VDRM: 600 V у BT136S‑600E и 800 V у BT136S‑800E; прочие ключевые параметры (IT(RMS), ITSM, IGT, VT) остаются одинаковыми согласно условиям из даташита.

Каковы тепловые параметры корпуса SOT‑252 (DPAK)?

Типичные значения: Rth(j‑mb) 3.7 K/W (полупериод) и 3.0 K/W (полный цикл); Rth(j‑a) 75 K/W в свободном воздухе при стандартном монтаже на PCB.
