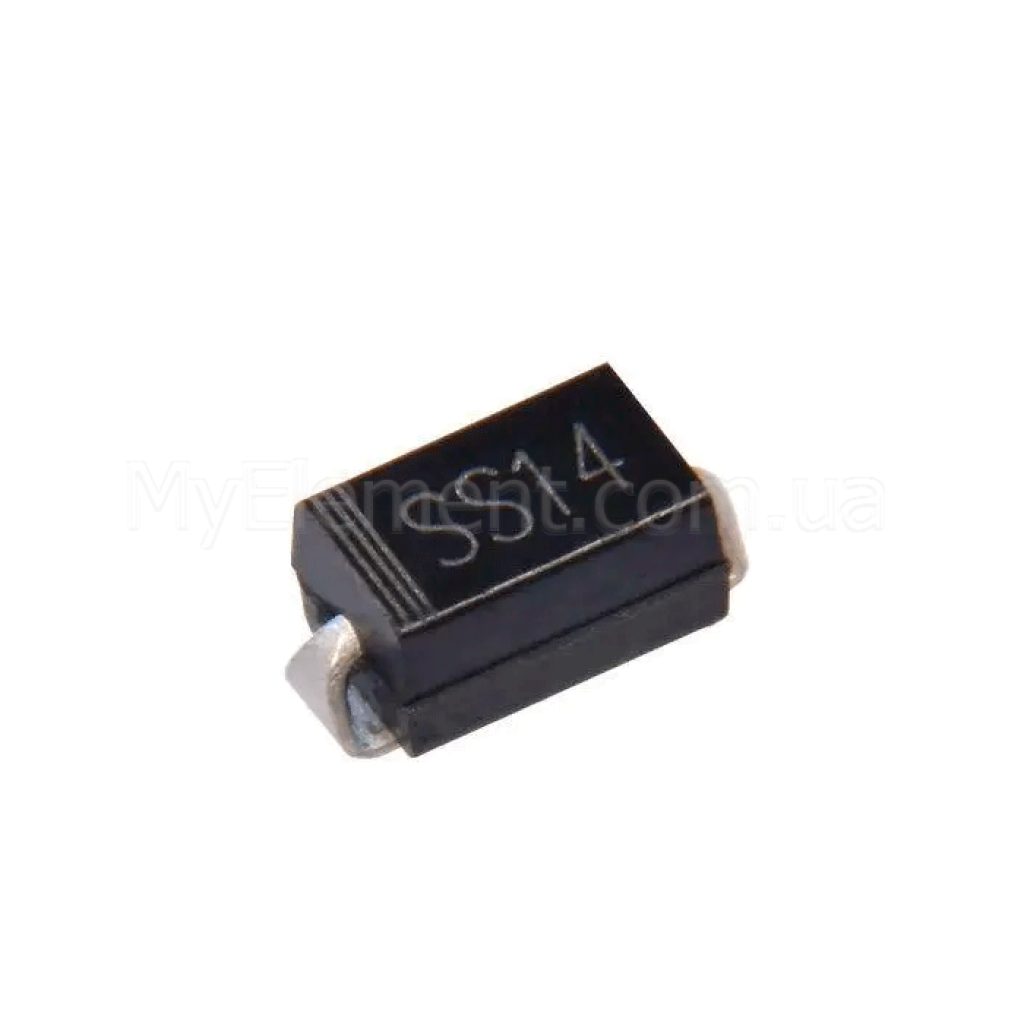

Диод Шоттки SS14 (SMA) 1N5819 (1А 40V)

Name: Диод Шоттки SS14 (SMA) 1N5819 (1А 40V)
Brand: Мій Проект
SKU: 5447
Price: 1.50 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5447

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5447

1.50 грн

Нашли дешевле?

Максимальное напряжение:40 V

Максимальный ток:1 А

Тип корпуса:SMA

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Диод Шоттки SS14 (SMA) 1N5819 (1А 40V)

Код товара: 5447

1.50 грн

Описание

Диод Шоттки SS14 (SMA) 1N5819 (1А 40V) SMA

Низкопотерный выпрямитель Шоттки на 1 А и 40 В в корпусе SMA (DO-214AC), оптимален для импульсных преобразователей, OR-ing и защиты от переполюсовки.

Основные преимущества

Низкое падение напряжения

Типично низкое VF уменьшает тепловыделение и повышает КПД питания и преобразователей.

Быстрая работа

Барьер Шоттки обеспечивает очень короткое время восстановления, что снижает потери на высокой частоте.

Устойчивость к импульсам

Выдерживает значительные пусковые и переходные токи благодаря высокому IFSM.

Компактный SMA

Стандартный корпус SMA (DO-214AC) с обозначением катода полосой для удобного монтажа.

Ключевые характеристики

Тип:	Диод Шоттки, выпрямитель
Корпус:	SMA (DO-214AC)
Макс. обратное напряжение (VRRM):	40 V
Средний выпрямленный ток (IF(AV)):	1 A
Пиковый импульсный ток (IFSM):	30 A (8.3 мс, полупериод синусоиды)
Падение напряжения VF @ IF=1 A:	до 0.55 V (макс.)
Обратный ток IR @ VR=40 V, 25°C:	до 0.5 mA
Обратный ток IR @ VR=40 V, 100°C:	до 20 mA
Диапазон температуры перехода (TJ):	-55…+125 °C
Обозначение полярности:	Катод обозначен полосой

Детальные технические параметры

Repetitive Peak Reverse Voltage (VRRM): 40 V.
Average Rectified Output Current (IF(AV)): 1 A (в зависимости от условий охлаждения).
Non-repetitive Surge Forward Current (IFSM): 30 A при 8.3 мс, один полупериод синусоиды.
Forward Voltage (VF): ≤ 0.55 V при IF = 1 A, TJ = 25°C.
Reverse Current (IR): ≤ 0.5 mA при 25°C; ≤ 20 mA при 100°C (VR = 40 V).
Типичная емкость перехода: ~110 pF (VR = 4 V, f = 1 МГц).
Корпус: SMA (DO-214AC), SMD; выводы с обозначением катода.
Рекомендуемые области применения: OR-ing линий питания, защита от переполюсовки, freewheel-диод в преобразователях.

Примечание: параметры основаны на документации Vishay General Semiconductor для SS14. Источник: Vishay Datasheet (PDF).

Основные области применения

Выпрямление и OR-ing линий питания с низкими потерями.
Защита от переполюсовки в портативной и автомобильной электронике.
Freewheel-диод в преобразователях DC/DC и драйверах индуктивных нагрузок.
Импульсные и линейные блоки питания, зарядные устройства.

Совместимые обозначения и альтернативы

Возможные совместимые аналоги: SS14 от различных производителей (Vishay, Diodes Incorporated, Taiwan Semiconductor, MCC) в корпусе SMA с параметрами 1 A / 40 V. Также электрически близок к 1N5819 (аналог 1 A / 40 V в проводном исполнении).

Вопросы-ответы (FAQ)

Чем SS14 отличается от 1N5819?

Электрически это близкие диоды Шоттки на 1 A / 40 V, но SS14 — SMD в корпусе SMA, тогда как 1N5819 обычно в проводном корпусе DO‑41.

Подходит ли SS14 для преобразователей 5 В?

Да, благодаря низкому VF и быстрой работе SS14 хорошо подходит как freewheel-диод в преобразователях 3.3–12 В и в узлах OR-ing.

Какой температурный диапазон работы?

Типичный диапазон температуры перехода: от -55 до +125 °C; соблюдайте спецификацию по охлаждению для достижения IF(AV) = 1 A.
