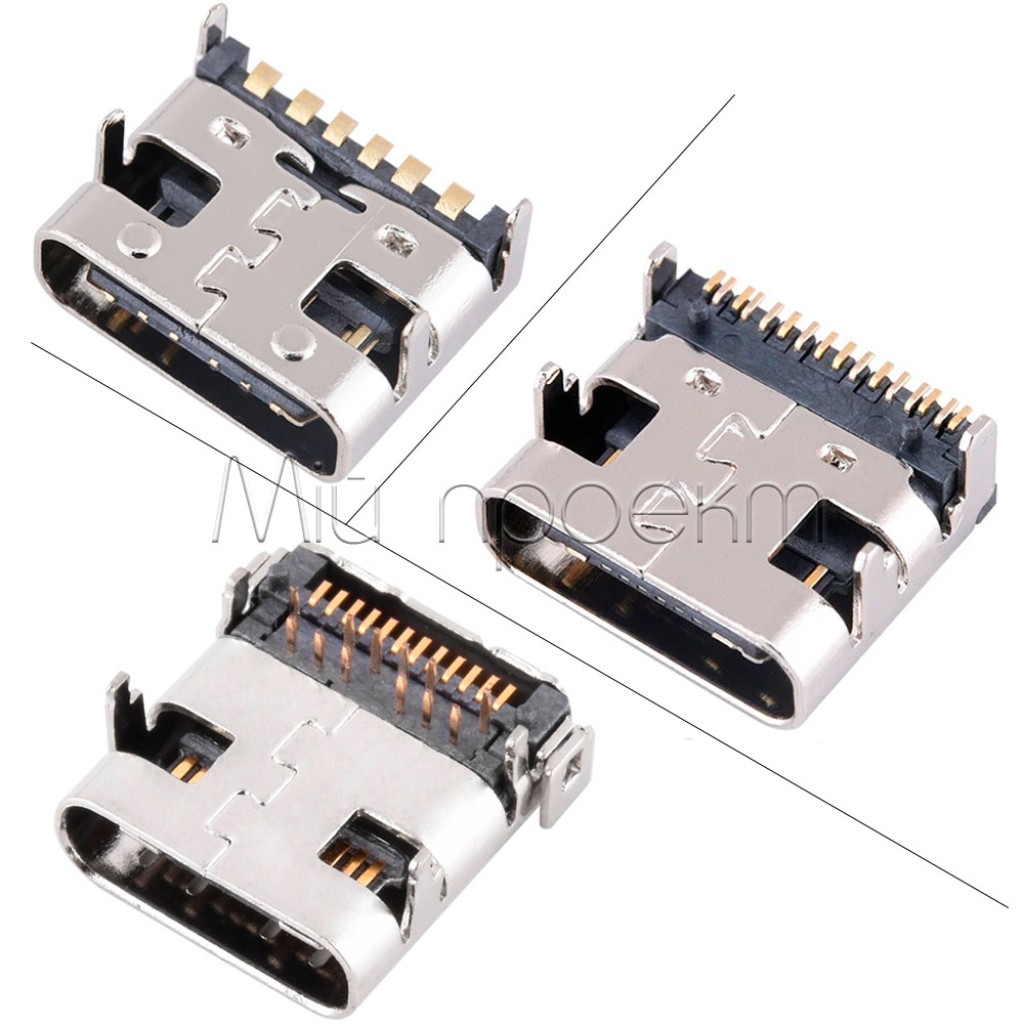

Кратко о разъёме USB Type-C 6/16/24 pin
Разъём USB Type-C — пассивный разъём для ремонта или монтажа на плату. Перед заказом необходимо выбрать исполнение на 6, 16 или 24 контакта и точно сверить его с посадочным местом и разводкой устройства.
Симметричная форма USB Type-C позволяет вставлять совместимый штекер любой стороной. При этом форма разъёма не гарантирует USB 3.x, USB4, USB Power Delivery, видеовыход или определённую мощность: эти возможности зависят от выведенных контактов и электроники готового устройства.[1]
Ключевые характеристики
- Тип
- разъём USB Type-C
- Исполнение
- 6, 16 или 24 контакта
- Ориентация штекера
- двусторонняя
- Назначение
- ремонт или установка разъёма на совместимую плату
- Условие совместимости
- точное совпадение геометрии, крепления, контактов и распиновки
- Поддерживаемые функции
- определяются выбранным исполнением и схемой устройства
Подробное описание и особенности

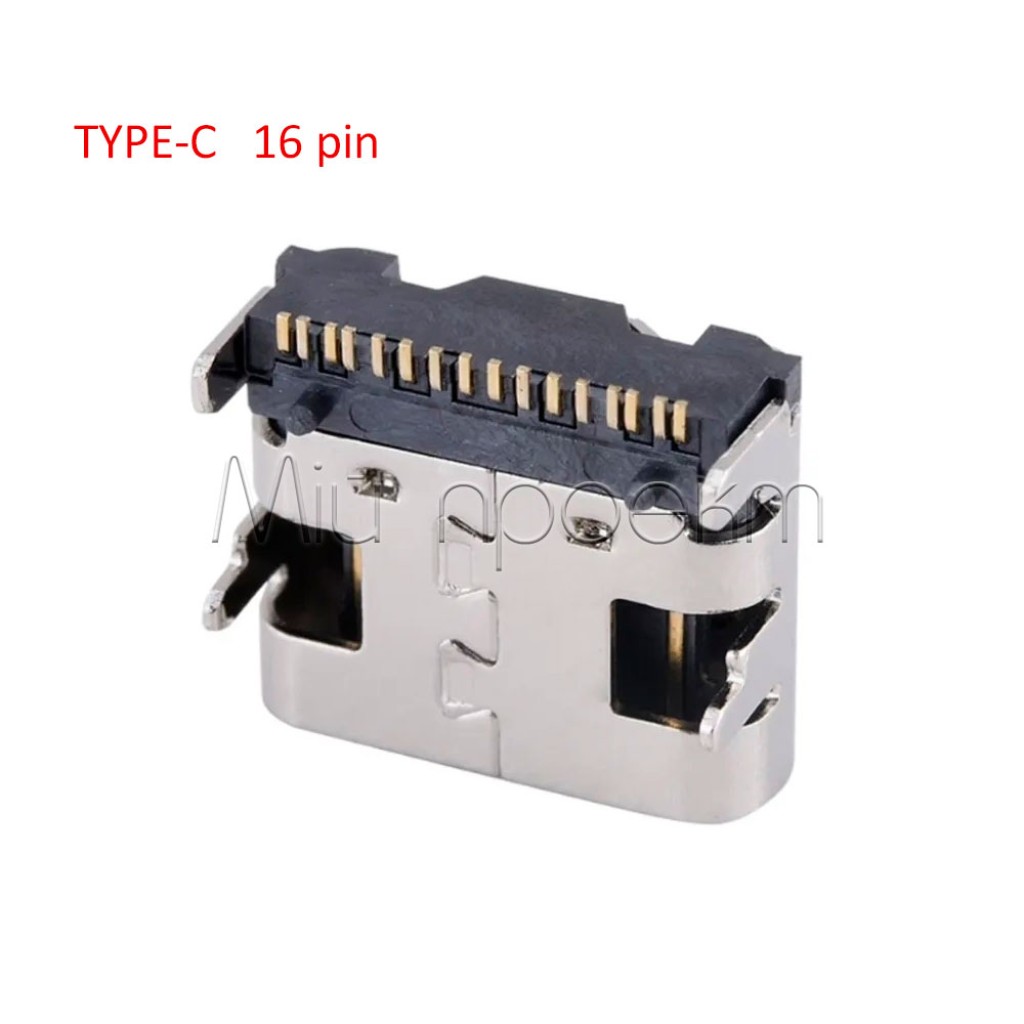

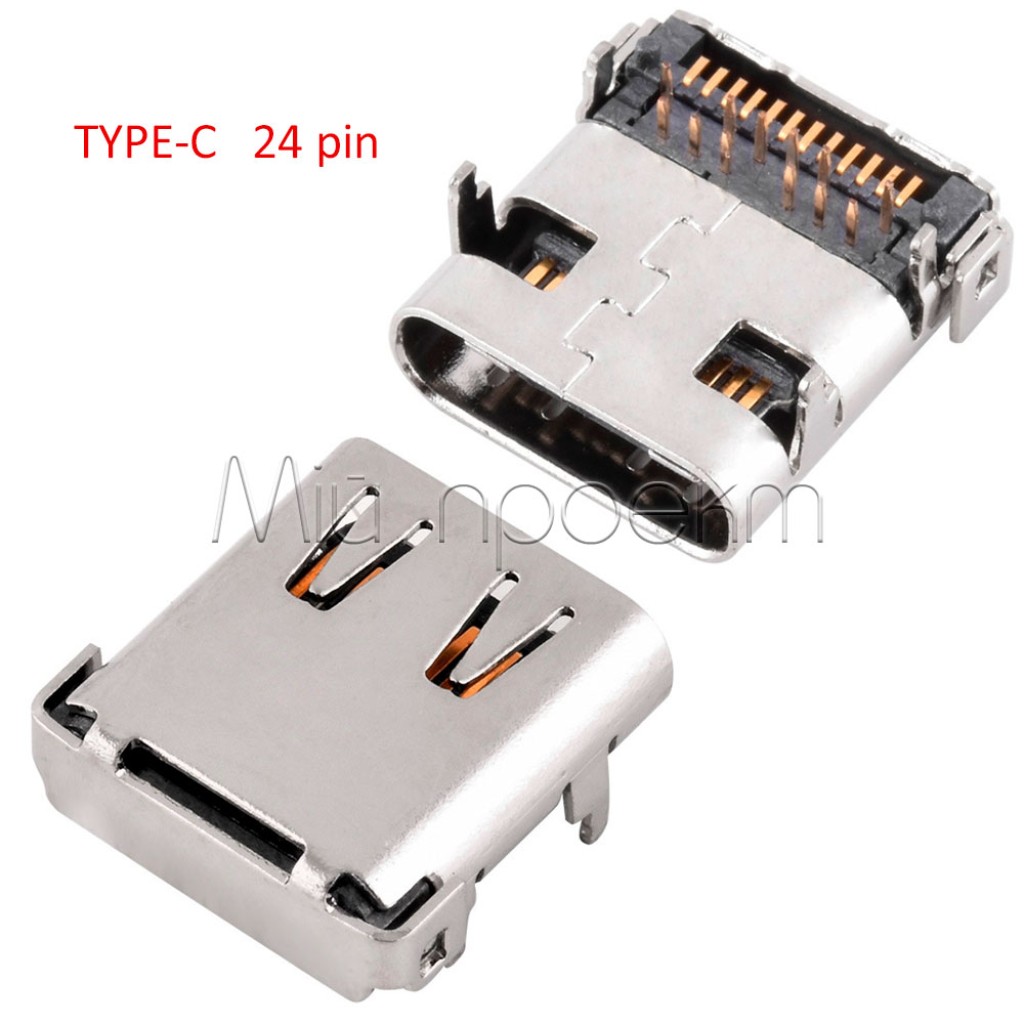

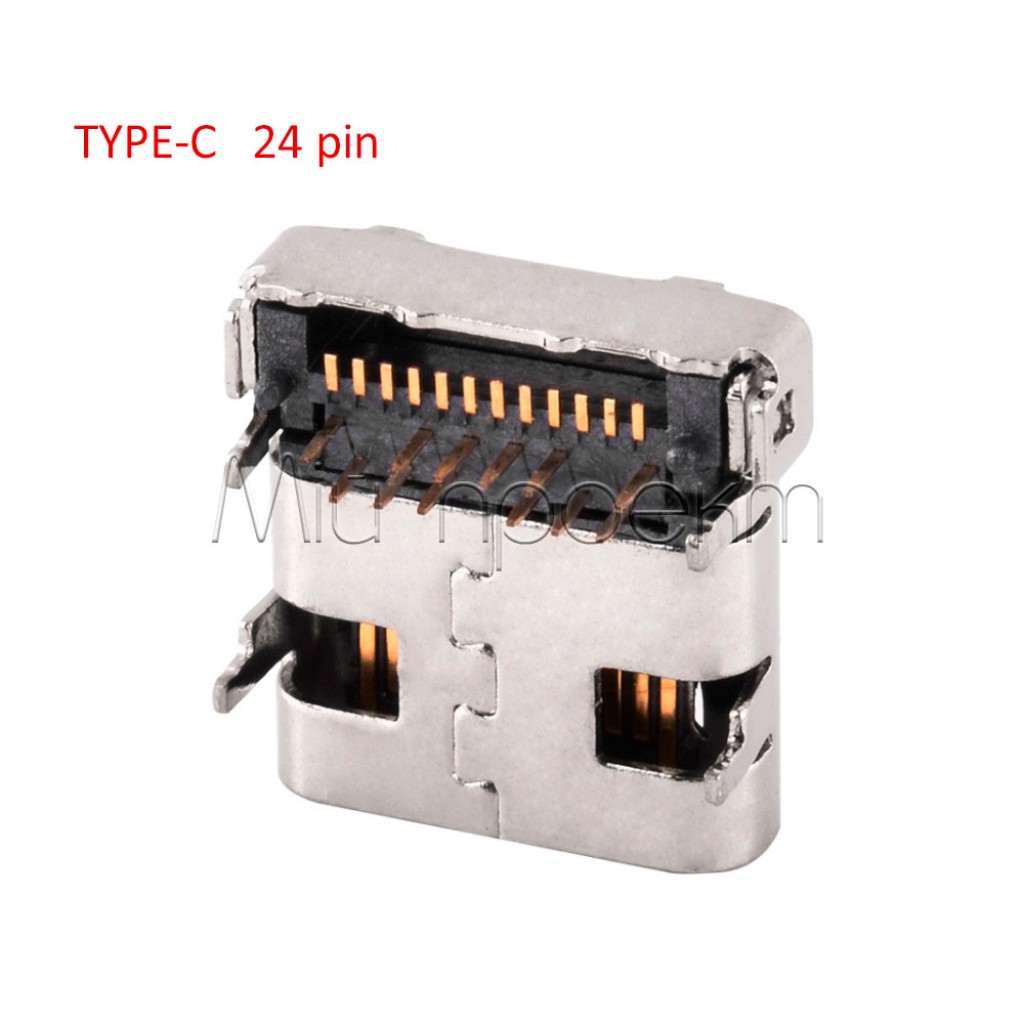

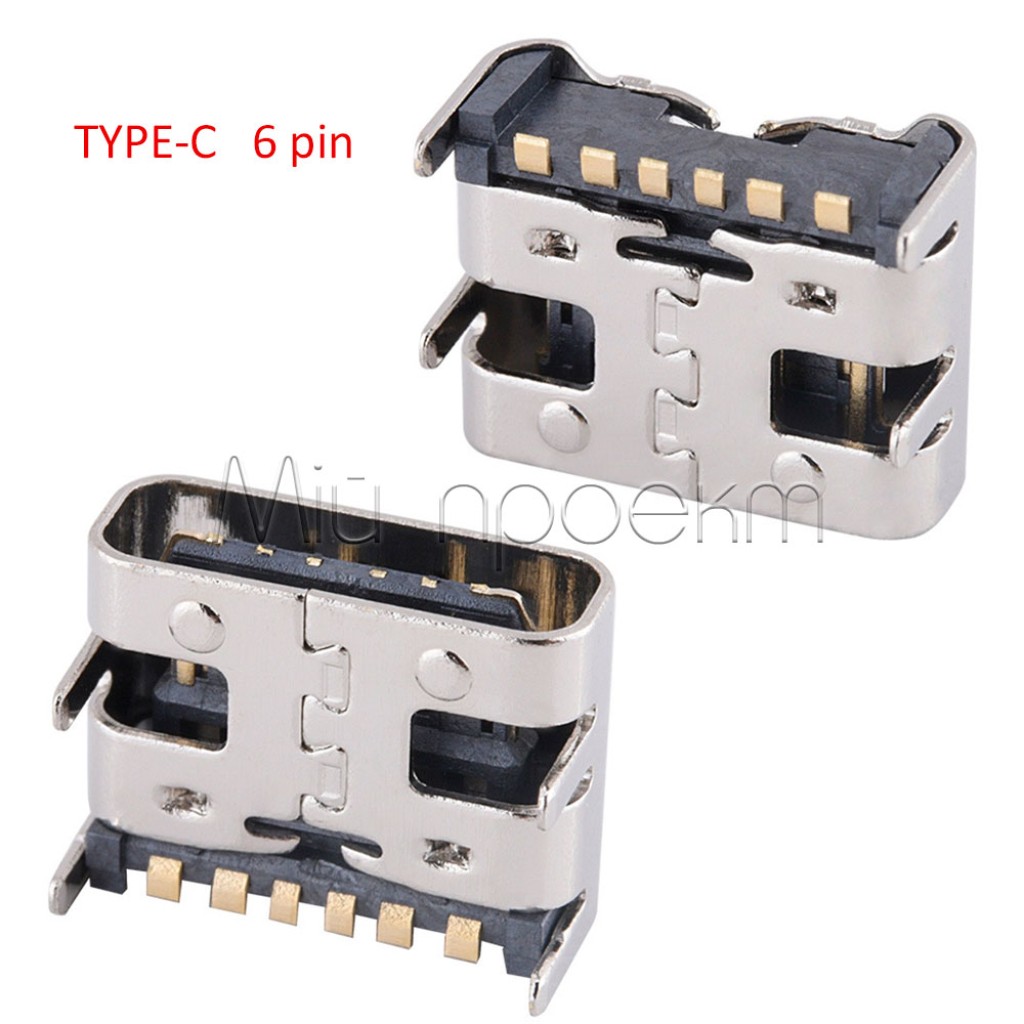

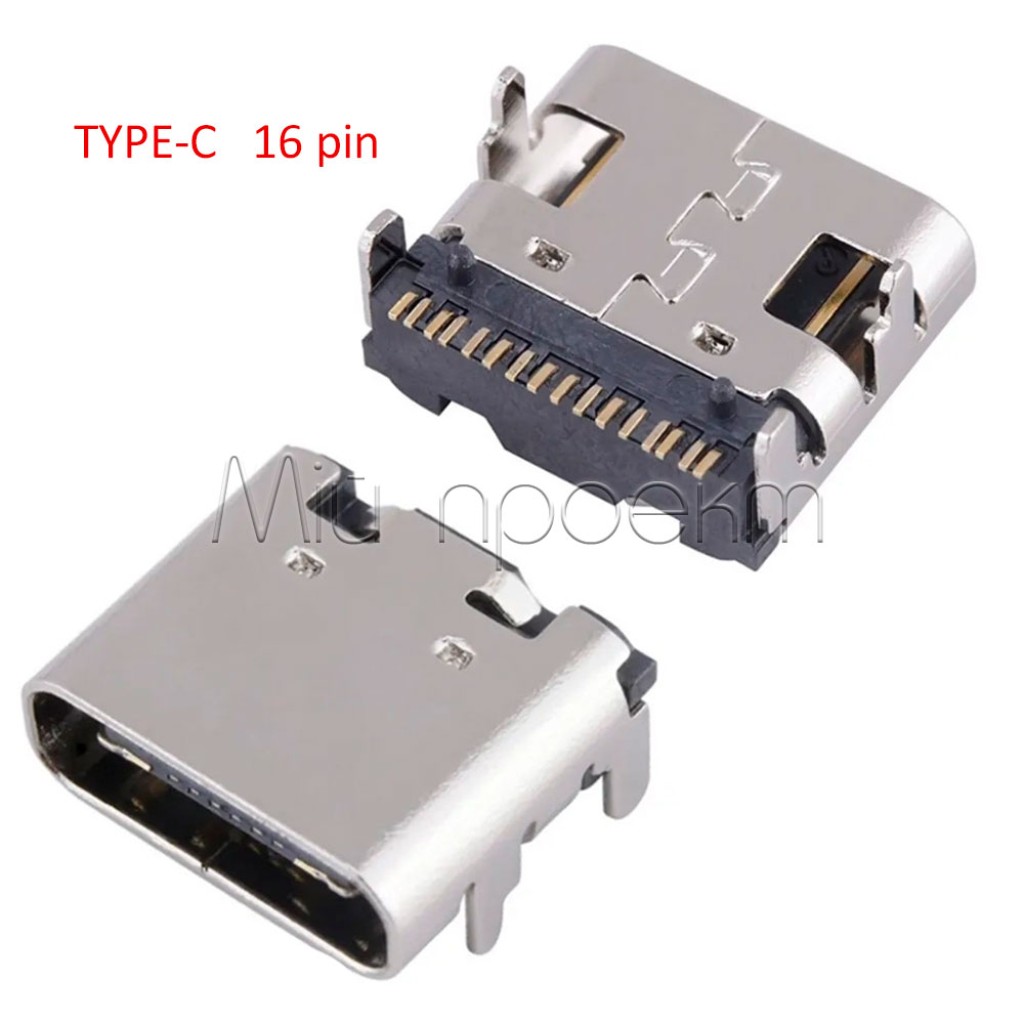

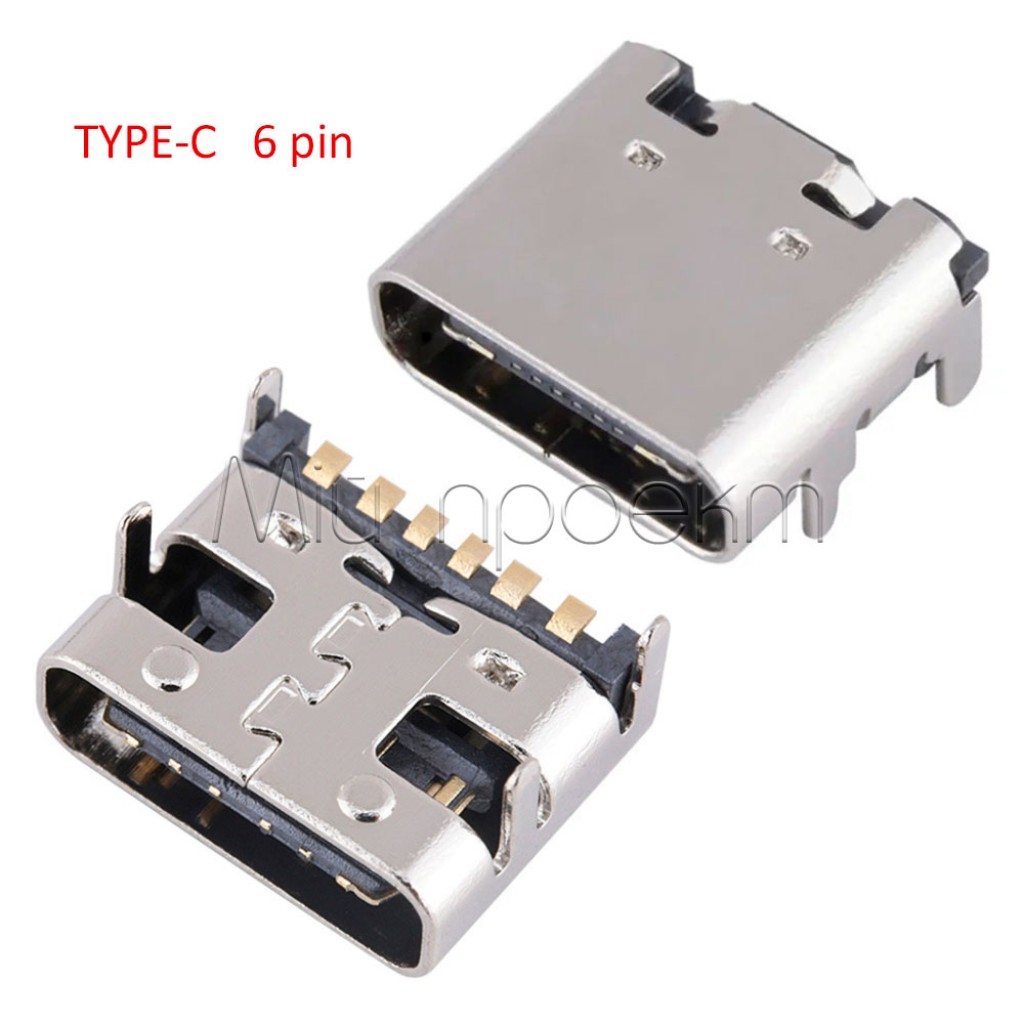

Разные варианты контактов

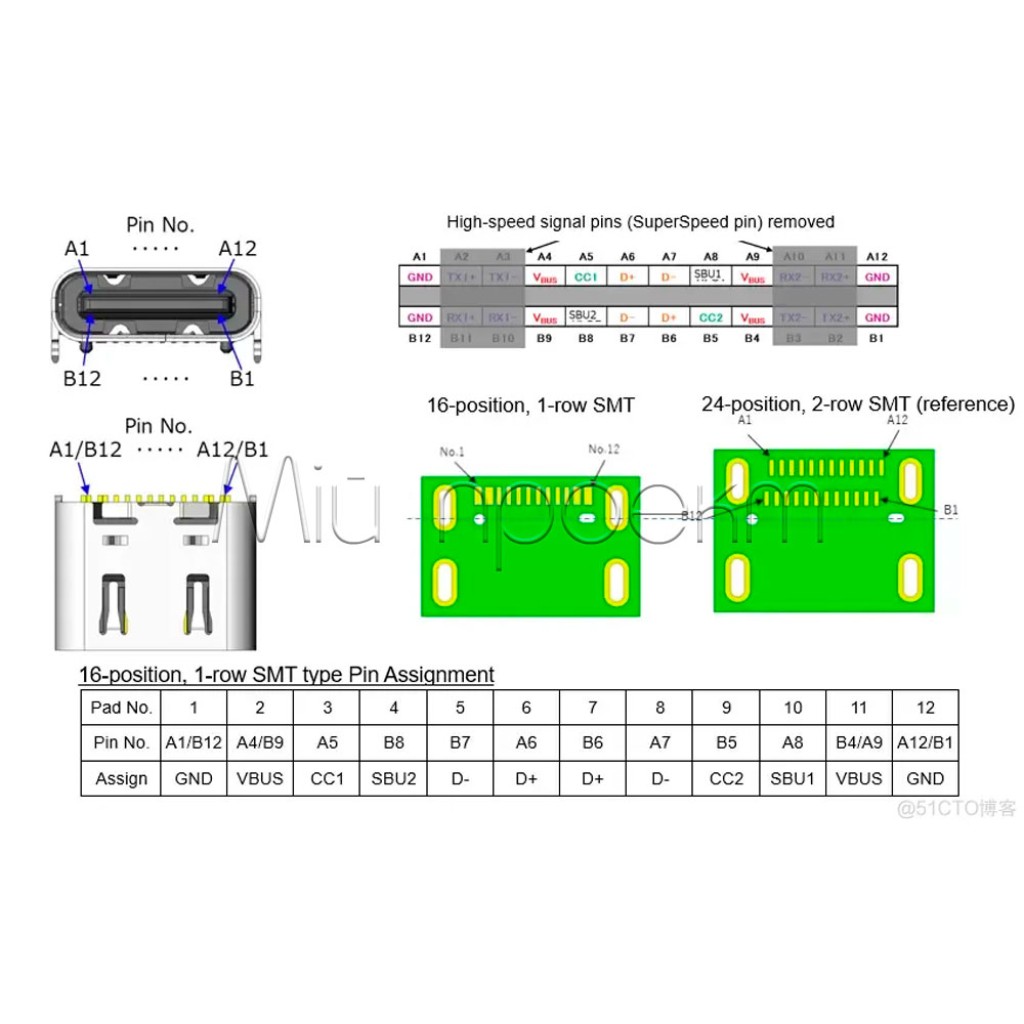

Исполнения на 6, 16 и 24 контакта рассчитаны на разные посадочные места и наборы электрических линий. Количество контактов не определяет их назначение автоматически: перед монтажом необходимо установить распиновку именно выбранного разъёма и сопоставить её со схемой платы.
Даже 24-контактный разъём сам по себе не добавляет устройству высокоскоростную передачу данных, видео или расширенные режимы питания. Необходимые сигнальные линии должны быть правильно разведены, а готовое устройство — содержать соответствующие контроллеры и защиту.
USB Type-C — это тип разъёма
USB Type-C описывает конструкцию соединения, но не является синонимом USB 3.2, USB4 или USB Power Delivery. Производитель готового устройства отдельно реализует необходимый протокол, скорость и режим питания.[1]
В полной реализации USB-C линии CC используются для обнаружения подключения, определения ориентации и сообщения о доступном токе, а USB Power Delivery требует дополнительной электроники для обмена данными и согласования питания.[2] Сам разъём не запрашивает повышенное напряжение и не заменяет контроллер USB-C или USB PD.
Замена разъёма и новая плата

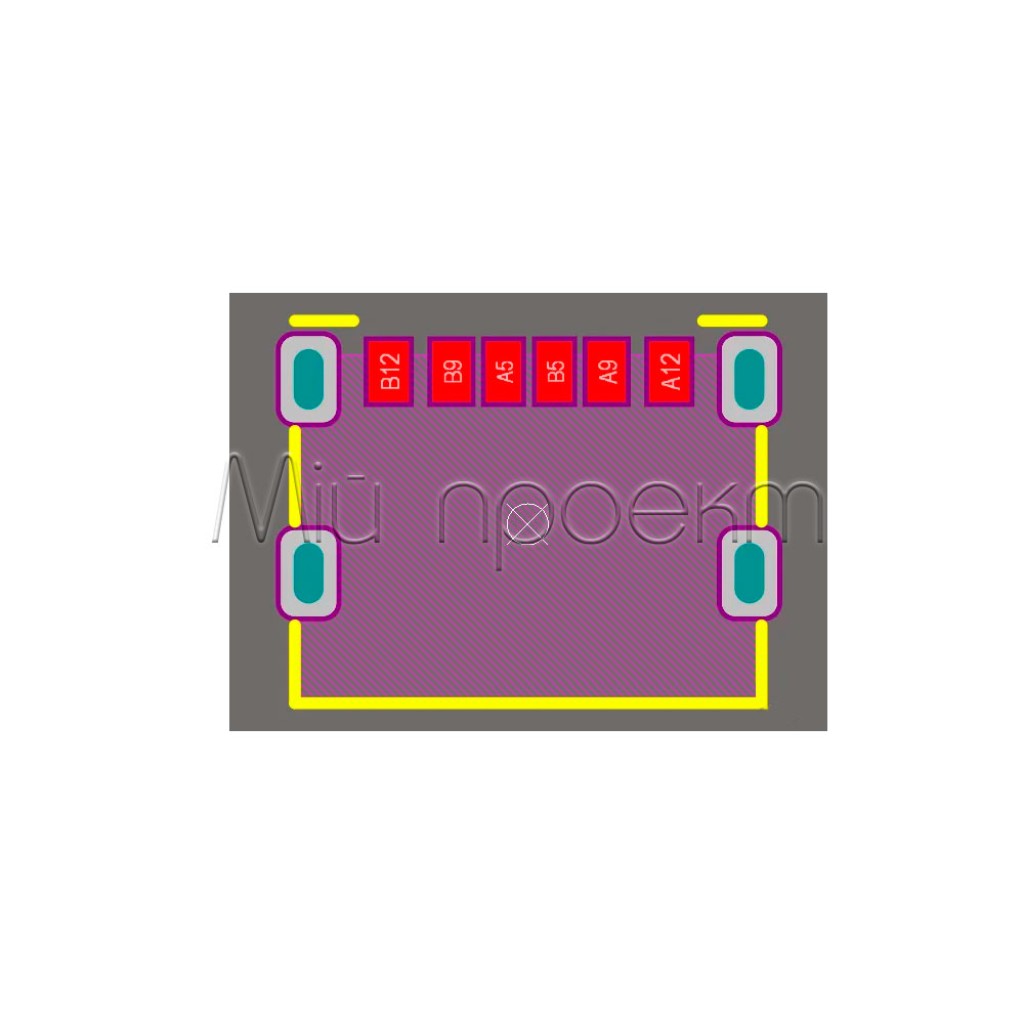

Для ремонта подбирайте разъём по старой детали и посадочному месту, а не только по внешней форме USB-C. Для новой платы сначала определите необходимые функции порта, выберите конкретное исполнение, а затем создавайте footprint и разводите сигнальные линии в соответствии со схемой.
Подойдёт / не подойдёт
Подойдёт
- для замены повреждённого разъёма, если полностью совпадают контакты, корпус и крепление;
- для новой печатной платы с footprint, созданным под конкретный вариант разъёма;
- для питания или передачи данных только в пределах функций, реализованных внешней схемой;
- для ремонта техником, который может восстановить распиновку и проверить монтаж.
Не подойдёт
- как универсальная замена любого разъёма USB-C только по внешнему виду;
- если неизвестны посадочные размеры, расположение лапок или распиновка старого разъёма;
- для гарантированных 10 Гбит/с, USB Power Delivery или видеовыхода без соответствующей схемы устройства;
- для непосредственной установки в беспаечную макетную плату без переходника;
- для варианта с другим количеством контактов без подтверждённой совместимости платы.
Примеры применения
Ремонт разъёма питания или передачи данных
Разъём можно использовать для замены повреждённого порта в совместимом устройстве. До демонтажа старой детали зафиксируйте ориентацию и соединения, а новую устанавливайте только после проверки механического и электрического совпадения.
Собственная печатная плата
Разъём подходит для проекта с USB-C, если footprint, линии VBUS, GND, CC и необходимые сигнальные пары спроектированы под конкретное исполнение. Неиспользуемые возможности формата не появляются без соответствующей электроники.
Монтаж и проверка
Выберите точное исполнение
Сверьте 6, 16 или 24 контакта, шаг и расположение выводов, форму металлического корпуса, монтажные лапки, высоту и глубину установки.
Определите распиновку
Используйте схему устройства или прозвонку исправной платы. Не переносите порядок контактов с другого внешне похожего разъёма.
Выполните монтаж без питания
Зафиксируйте корпус без перекоса и припаяйте контакты, не допуская перемычек между соседними выводами или металлической оболочкой.
Проверьте соединение
До включения проверьте непрерывность необходимых линий, отсутствие короткого замыкания между питанием и землёй и правильность подключения сигнальных контактов.
Выполните контрольный запуск
Сначала проверьте напряжение без чувствительной нагрузки. По возможности используйте источник с ограничением тока и проконтролируйте нагрев разъёма и мест пайки.
Ограничения и безопасность
Не угадывайте контакты питания
Ошибочное подключение VBUS, GND, CC или сигнальных линий может повредить источник и подключённое устройство. Подавайте питание только после проверки распиновки и отсутствия короткого замыкания.
Формат USB-C не гарантирует режим порта
Не рассчитывайте на определённую скорость, видеовыход, ток или повышенное напряжение только из-за формы или количества контактов. Все необходимые функции должна поддерживать полная схема устройства.
Механическое совпадение должно быть точным
Несоответствующие лапки, высота или глубина могут помешать установке, повредить дорожки платы или создать нагрузку на пайку. Не подгоняйте несовместимый корпус силой.
Контакты требуют аккуратной пайки
Плотное расположение выводов повышает риск образования перемычек из припоя. После монтажа осмотрите все контакты с увеличением и выполните электрическую проверку.
Совместимые товары и альтернативы
Штекеры для собственного кабеля
Для кабеля только с питанием доступен AC2L Type-C 2-Pin. Для линий VBUS, GND, D+ и D− можно выбрать AC4L Type-C 4-Pin. Полную схему совместимости кабеля необходимо проверить до монтажа.
Более простое подключение к макету
Если мелкие контакты отдельного разъёма неудобны для прототипа, USB Type-C 2.0 плата-переходник 4-pin выводит VBUS, GND, D+ и D− на контакты с шагом 2,54 мм.
FAQ
Как выбрать между 6, 16 и 24 контактами?
Для ремонта выбирайте исполнение, которое точно повторяет старый разъём по количеству и расположению контактов, корпусу и креплению. Для новой платы сначала определите необходимые линии, а затем проектируйте footprint под конкретный разъём.
Гарантирует ли 24-контактный вариант USB 3.x или видео?
Нет. Количество контактов только позволяет вывести больше линий. Реальный режим зависит от разводки платы, контроллера, мультиплексоров, защиты и программной поддержки устройства.
Можно ли использовать разъём для зарядки?
Да, если выбранное исполнение имеет необходимые контакты, а схема устройства правильно реализует USB-C, ограничение тока и при необходимости USB Power Delivery. Сам разъём не является контроллером зарядки.
Взаимозаменяемы ли варианты на 6, 16 и 24 контакта?
Только если механическое посадочное место и все необходимые электрические соединения точно совпадают. Без такого подтверждения считайте эти исполнения разными деталями.
Что проверить перед заменой?
Сравните количество и шаг контактов, ширину и глубину корпуса, высоту над платой, расположение монтажных лапок и распиновку. После пайки проверьте отсутствие короткого замыкания и непрерывность линий до первого включения.
Документы и источники
- USB Implementers Forum, USB Type-C Cable and Connector Language Usage Guidelines, 20.03.2023 — разграничение типа разъёма USB Type-C, протоколов USB 3.2/USB4 и USB Power Delivery.
- Texas Instruments, A Primer on USB Type-C and USB Power Delivery Applications and Requirements, Rev. B — назначение контактов CC, условия определения ориентации и роль внешней электроники в USB-C и USB PD.
