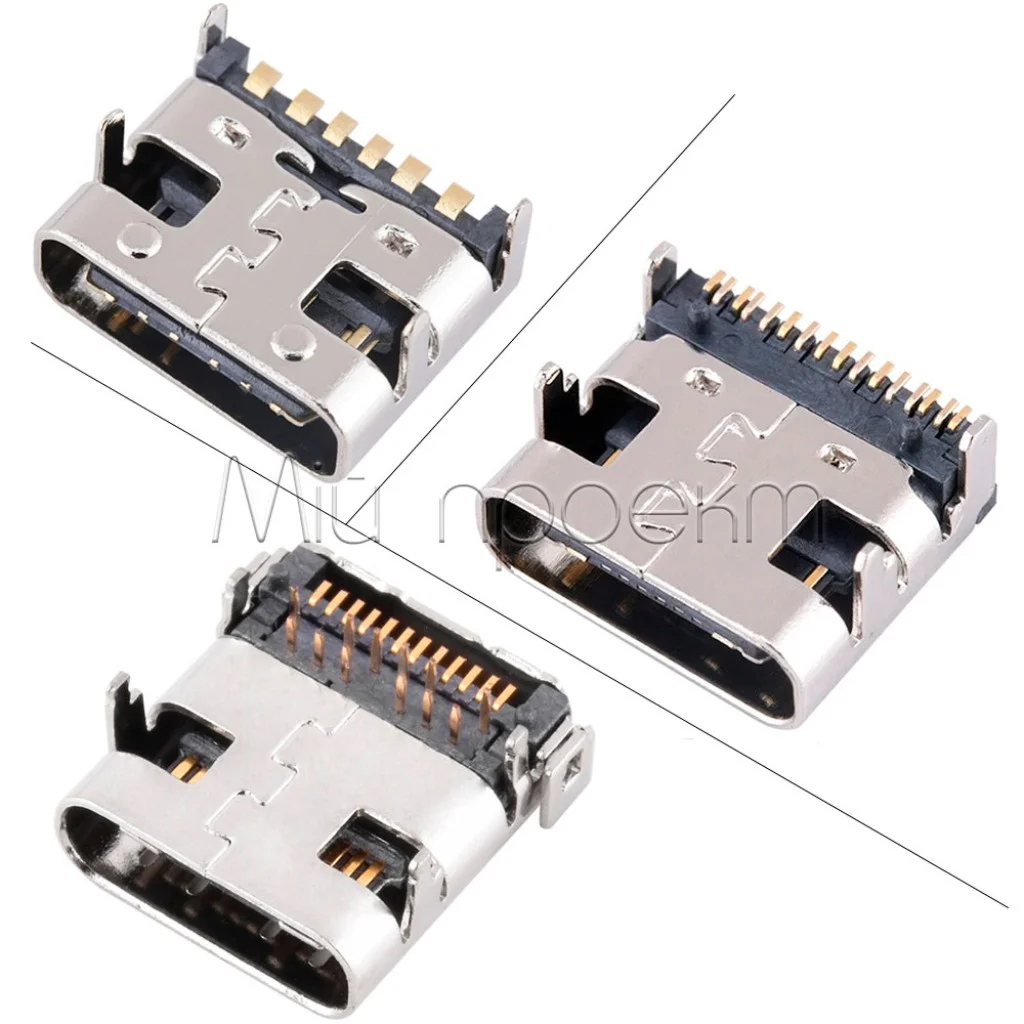

Коротко про гніздо USB Type-C 6/16/24 pin

Гніздо USB Type-C — пасивний роз’єм для ремонту або монтажу на плату. Перед замовленням потрібно вибрати виконання на 6, 16 або 24 контакти та точно звірити його з посадковим місцем і розведенням пристрою.

Симетрична форма USB Type-C дає змогу вставляти сумісний штекер обома сторонами. Водночас форма роз’єму не гарантує USB 3.x, USB4, USB Power Delivery, відеовихід або певну потужність: ці можливості залежать від виведених контактів і електроніки готового пристрою.^[1]

Варіанти на 6, 16 і 24 контакти не слід вважати взаємозамінними. Зіставте кількість і крок контактів, форму корпусу, розташування монтажних лапок, висоту, глибину встановлення та розпінування.

Ключові характеристики

Тип: гніздо USB Type-C
Виконання: 6, 16 або 24 контакти
Орієнтація штекера: двостороння
Призначення: ремонт або встановлення роз’єму на сумісну плату
Умова сумісності: точний збіг геометрії, кріплення, контактів і розпінування
Підтримувані функції: визначаються обраним виконанням і схемою пристрою

Детальний опис та особливості

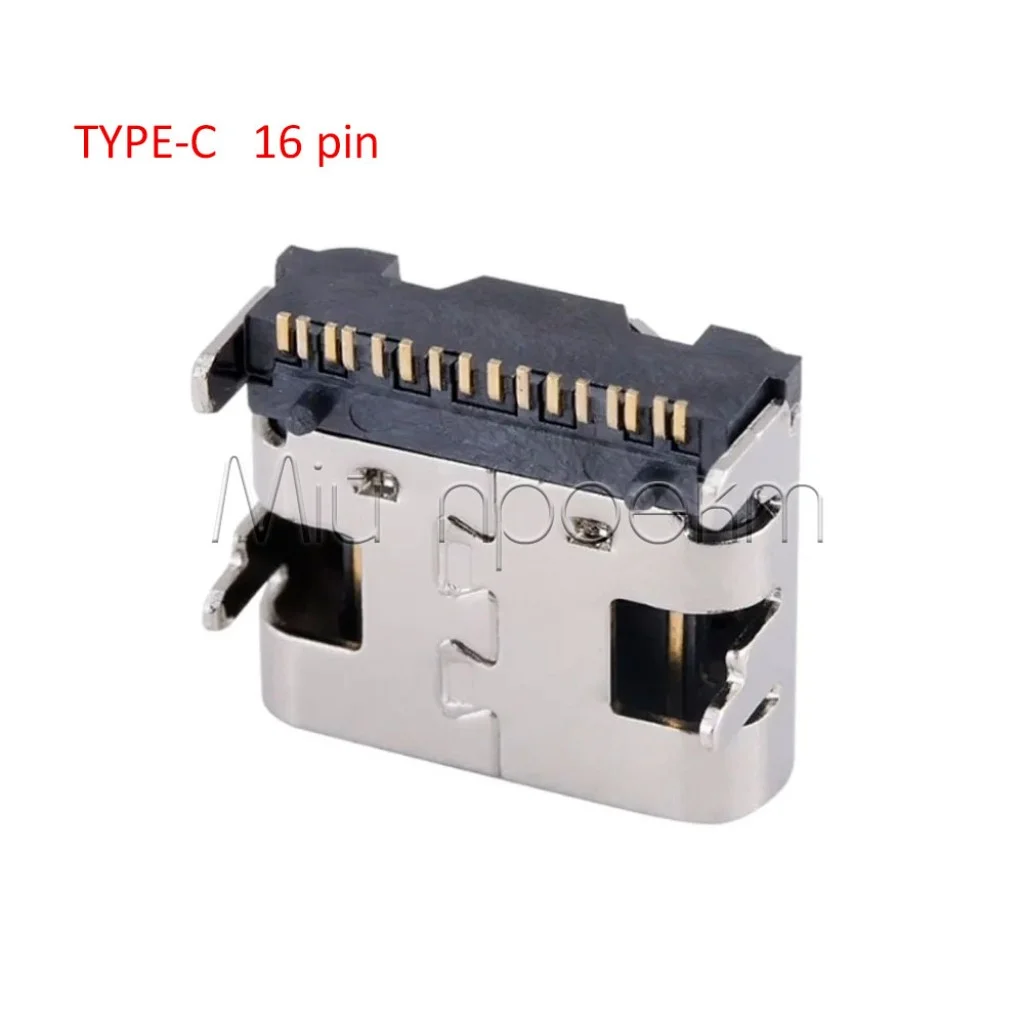

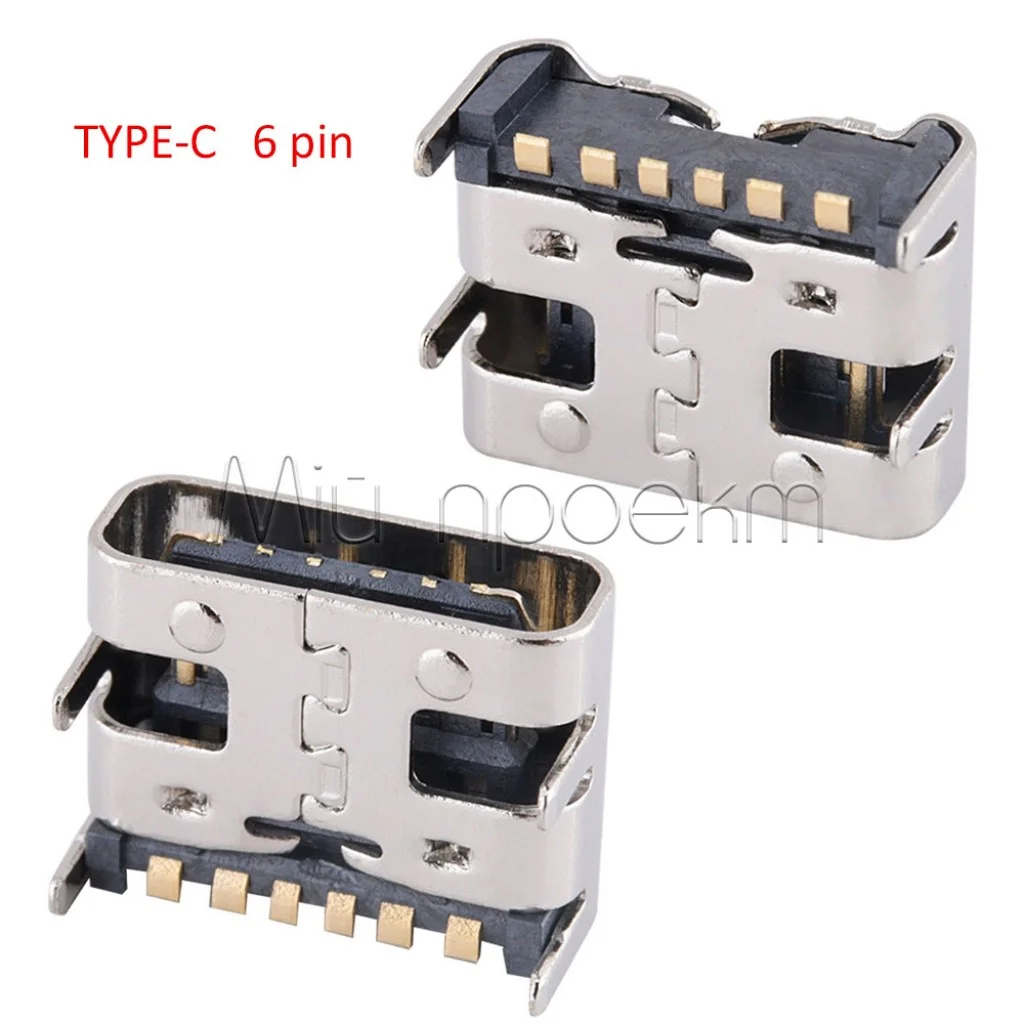

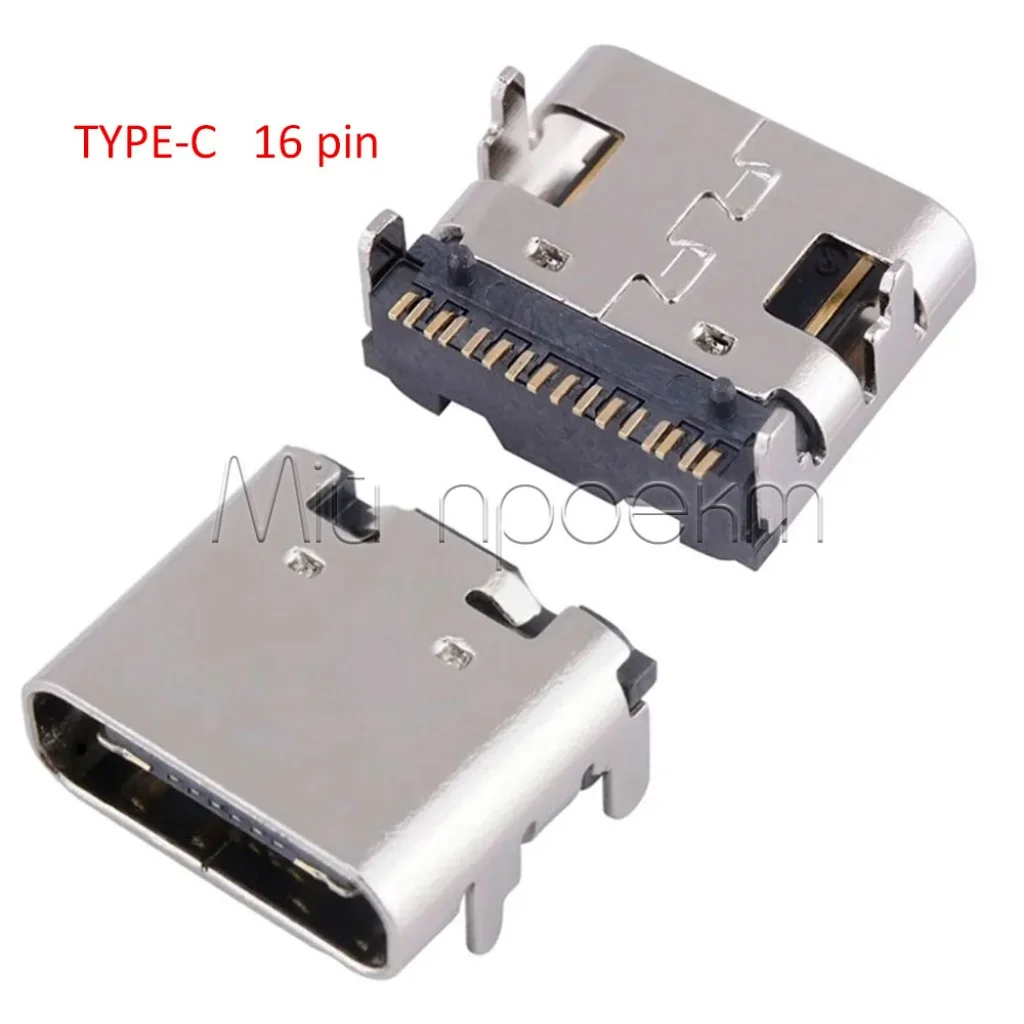

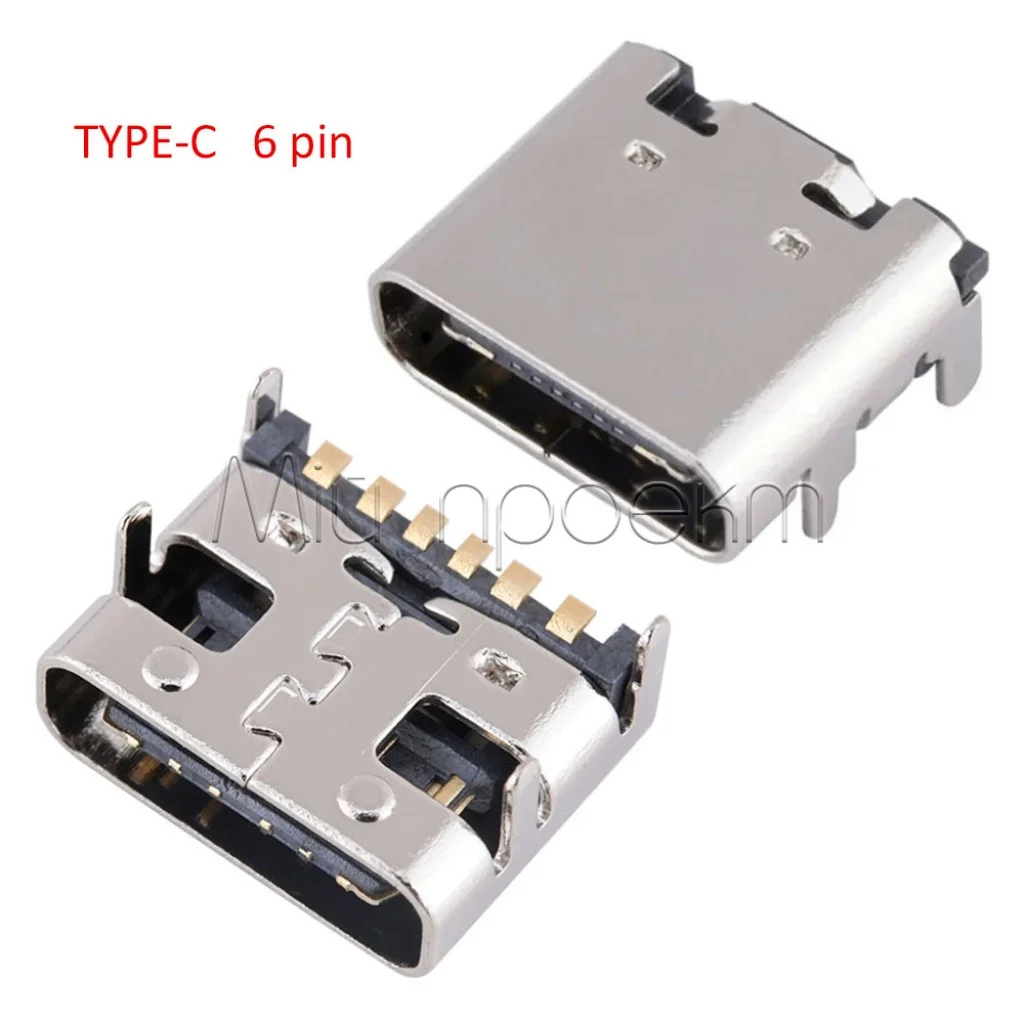

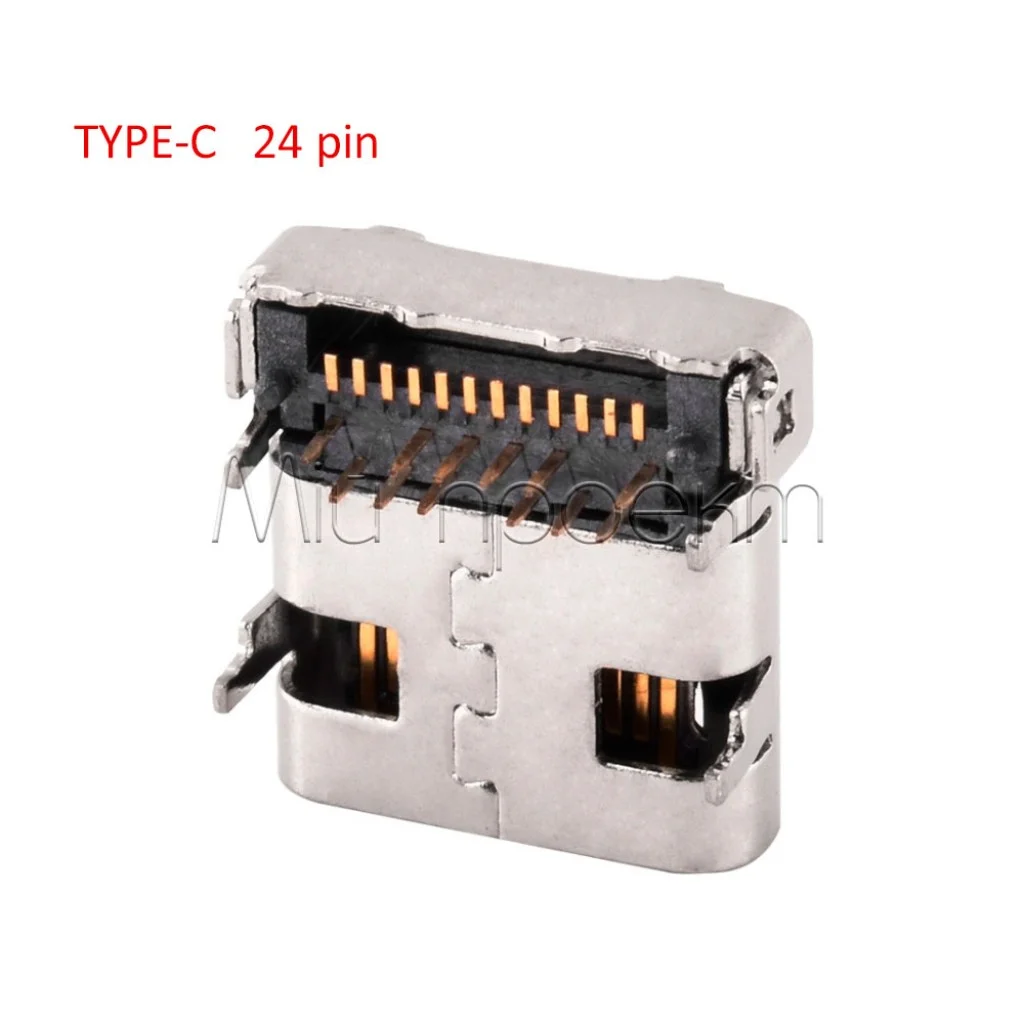

Різні варіанти контактів

Виконання на 6, 16 і 24 контакти розраховані на різні посадкові місця та набори електричних ліній. Кількість контактів не визначає їхнє призначення автоматично: перед монтажем потрібно встановити розпінування саме вибраного роз’єму та зіставити його зі схемою плати.

Навіть 24-контактне гніздо не додає пристрою високошвидкісний обмін даними, відео або розширені режими живлення саме по собі. Потрібні сигнальні лінії мають бути правильно розведені, а готовий пристрій — містити відповідні контролери й захист.

USB Type-C — це тип роз’єму

USB Type-C описує конструкцію з’єднання, але не є синонімом USB 3.2, USB4 або USB Power Delivery. Виробник готового пристрою окремо реалізує потрібний протокол, швидкість і режим живлення.^[1]

У повній реалізації USB-C лінії CC використовуються для виявлення підключення, визначення орієнтації та повідомлення доступного струму, а USB Power Delivery потребує додаткової електроніки для обміну й узгодження живлення.^[2] Саме гніздо не запитує підвищену напругу та не замінює контролер USB-C або USB PD.

Заміна роз’єму та нова плата

Для ремонту підбирайте гніздо за старою деталлю та посадковим місцем, а не лише за зовнішньою формою USB-C. Для нової плати спочатку визначте потрібні функції порту, виберіть конкретне виконання, а потім створюйте footprint і розводьте сигнальні лінії відповідно до схеми.

Підійде / не підійде

Підійде

для заміни пошкодженого гнізда, якщо повністю збігаються контакти, корпус і кріплення;
для нової друкованої плати з footprint, створеним під конкретний варіант роз’єму;
для живлення або передавання даних лише в межах функцій, реалізованих зовнішньою схемою;
для ремонту техніком, який може відновити розпінування та перевірити монтаж.

Не підійде

як універсальна заміна будь-якого гнізда USB-C за одним лише зовнішнім виглядом;
коли невідомі посадкові розміри, розташування лапок або розпінування старого роз’єму;
для гарантованих 10 Гбіт/с, USB Power Delivery чи відеовиходу без відповідної схеми пристрою;
для прямого встановлення в безпаяльну макетну плату без перехідника;
для варіанта з іншою кількістю контактів без перевіреної сумісності плати.

Приклади застосування

Ремонт роз’єму живлення або даних

Гніздо можна використати для заміни пошкодженого порту в сумісному пристрої. До демонтажу старої деталі зафіксуйте орієнтацію та з’єднання, а нову встановлюйте лише після перевірки механічного й електричного збігу.

Власна друкована плата

Роз’єм підходить для проєкту з USB-C, якщо footprint, лінії VBUS, GND, CC і потрібні сигнальні пари спроєктовані під конкретне виконання. Невикористані можливості формату не з’являються без відповідної електроніки.

Монтаж і перевірка

Виберіть точне виконання
Звірте 6, 16 або 24 контакти, крок і розташування виводів, форму металевого корпусу, монтажні лапки, висоту та глибину встановлення.

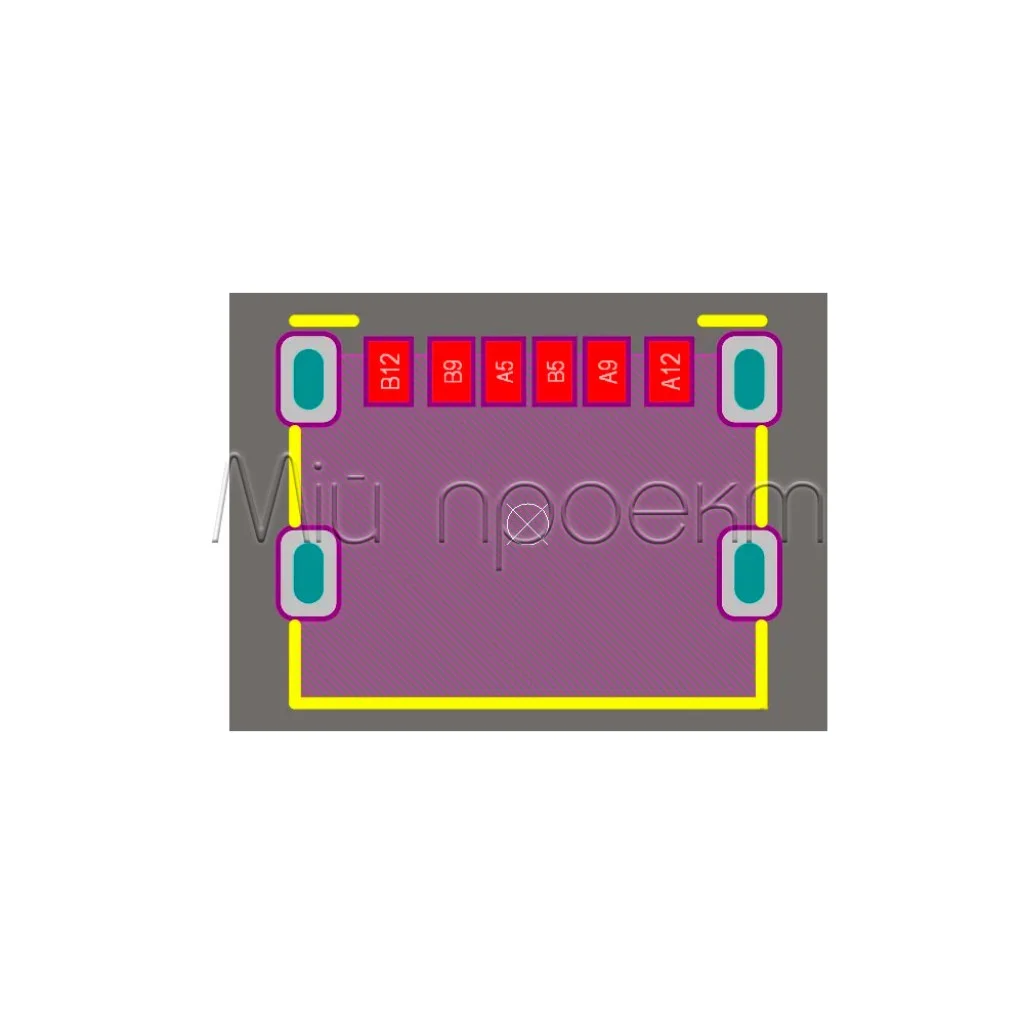

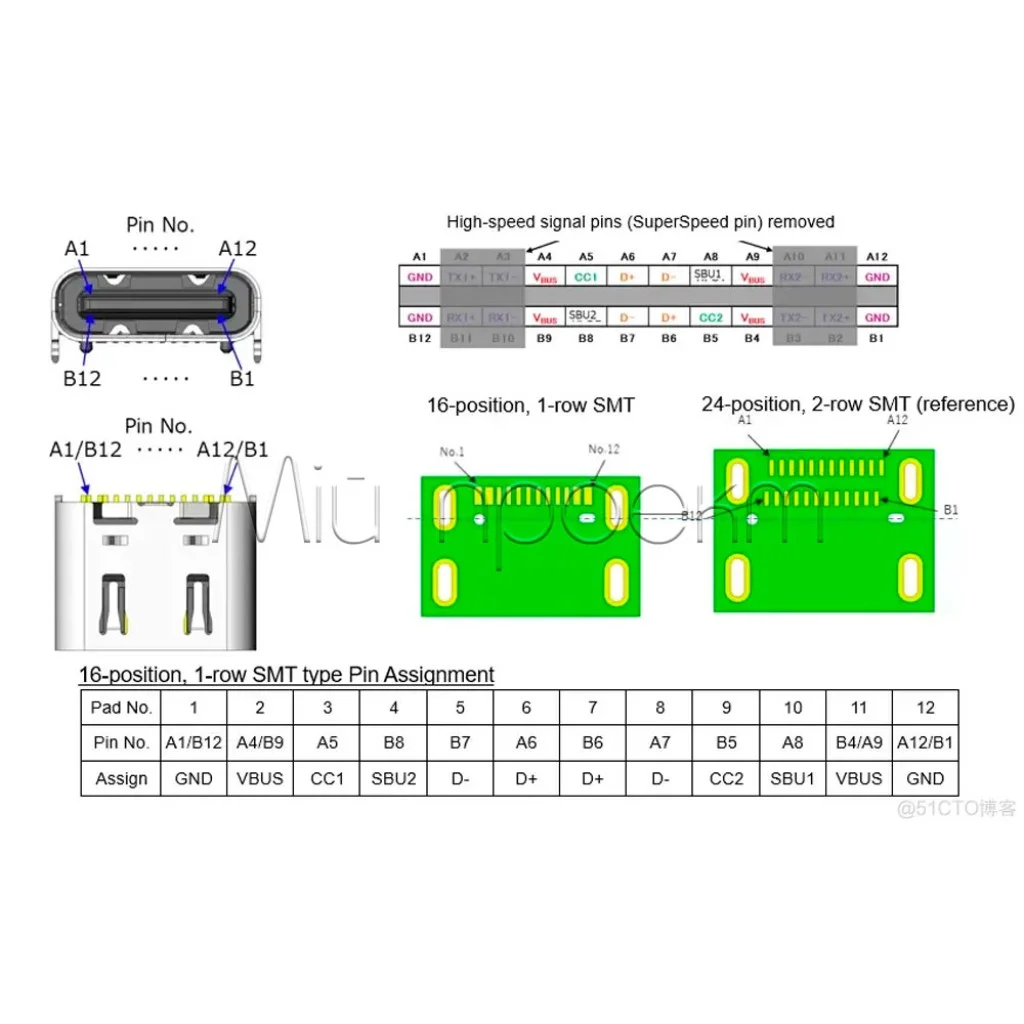

Визначте розпінування
Використайте схему пристрою або прозвонювання справної плати. Не переносьте порядок контактів з іншого зовні схожого гнізда.
Виконайте монтаж без живлення
Зафіксуйте корпус без перекосу та припаяйте контакти, не допускаючи містків між сусідніми виводами або металевою оболонкою.
Перевірте з’єднання
До ввімкнення перевірте неперервність потрібних ліній, відсутність короткого замикання між живленням і землею та правильність підключення сигнальних контактів.
Проведіть контрольний запуск
Спочатку перевірте напругу без чутливого навантаження. За можливості використайте джерело з обмеженням струму та проконтролюйте нагрівання роз’єму й місць пайки.

Обмеження та безпека

Не вгадуйте контакти живлення

Помилкове підключення VBUS, GND, CC або сигнальних ліній може пошкодити джерело й підключений пристрій. Подавайте живлення лише після перевірки розпінування та відсутності короткого замикання.

Формат USB-C не гарантує режим порту

Не розраховуйте на певну швидкість, відеовихід, струм або підвищену напругу лише через форму чи кількість контактів. Усі потрібні функції має підтримувати повна схема пристрою.

Механічний збіг має бути точним

Невідповідні лапки, висота або глибина можуть завадити встановленню, пошкодити доріжки плати чи створити навантаження на пайку. Не підганяйте несумісний корпус силою.

Контакти потребують акуратного паяння

Щільне розташування виводів підвищує ризик містків припою. Після монтажу огляньте всі контакти зі збільшенням і виконайте електричну перевірку.

Сумісні товари та альтернативи

Штекери для власного кабелю

Для кабелю тільки з живленням доступний AC2L Type-C 2-Pin. Для ліній VBUS, GND, D+ і D− можна вибрати AC4L Type-C 4-Pin. Повну схему сумісності кабелю потрібно перевірити до монтажу.

Простіше підключення до макета

Якщо дрібні контакти окремого гнізда незручні для прототипу, USB Type-C 2.0 плата-перехідник 4-pin виводить VBUS, GND, D+ і D− на контакти з кроком 2,54 мм.

FAQ

Як вибрати між 6, 16 і 24 контактами?

Для ремонту вибирайте виконання, яке точно повторює старе гніздо за кількістю та розташуванням контактів, корпусом і кріпленням. Для нової плати спочатку визначте потрібні лінії, а потім проєктуйте footprint під конкретний роз’єм.

Чи гарантує 24-контактний варіант USB 3.x або відео?

Ні. Кількість контактів лише дає можливість вивести більше ліній. Реальний режим залежить від розведення плати, контролера, мультиплексорів, захисту та програмної підтримки пристрою.

Чи можна використати гніздо для заряджання?

Так, якщо вибране виконання має потрібні контакти, а схема пристрою правильно реалізує USB-C, обмеження струму та за потреби USB Power Delivery. Сам роз’єм не є контролером заряджання.

Чи взаємозамінні варіанти на 6, 16 і 24 контакти?

Лише якщо механічне посадкове місце та всі потрібні електричні з’єднання точно збігаються. Без такого підтвердження вважайте ці виконання різними деталями.

Що перевірити перед заміною?

Порівняйте кількість і крок контактів, ширину й глибину корпусу, висоту над платою, розташування монтажних лапок та розпінування. Після паяння перевірте коротке замикання й неперервність ліній до першого ввімкнення.

Документи та джерела

USB Implementers Forum, USB Type-C Cable and Connector Language Usage Guidelines, 20.03.2023 — розмежування типу роз’єму USB Type-C, протоколів USB 3.2/USB4 та USB Power Delivery.
Texas Instruments, A Primer on USB Type-C and USB Power Delivery Applications and Requirements, Rev. B — призначення контактів CC, умови визначення орієнтації та роль зовнішньої електроніки в USB-C і USB PD.

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Олена

05 березня (09:15)

Яка висота контактной площадки роз'ємів 16P (1,0; 2,5) ?

Відповідь:

05 березня (10:13)

Нажаль не маємо специфікації до цього товару.

Виктор

07 червня 2024 (20:38)

Доброго времени суток, я могу у вас заказать 100 разъёмов разных модификаций распространенных?

07 червня 2024 (21:22)

на сьогодні є лише 16 пінові. Решта будуть на протязі 3 тижнів

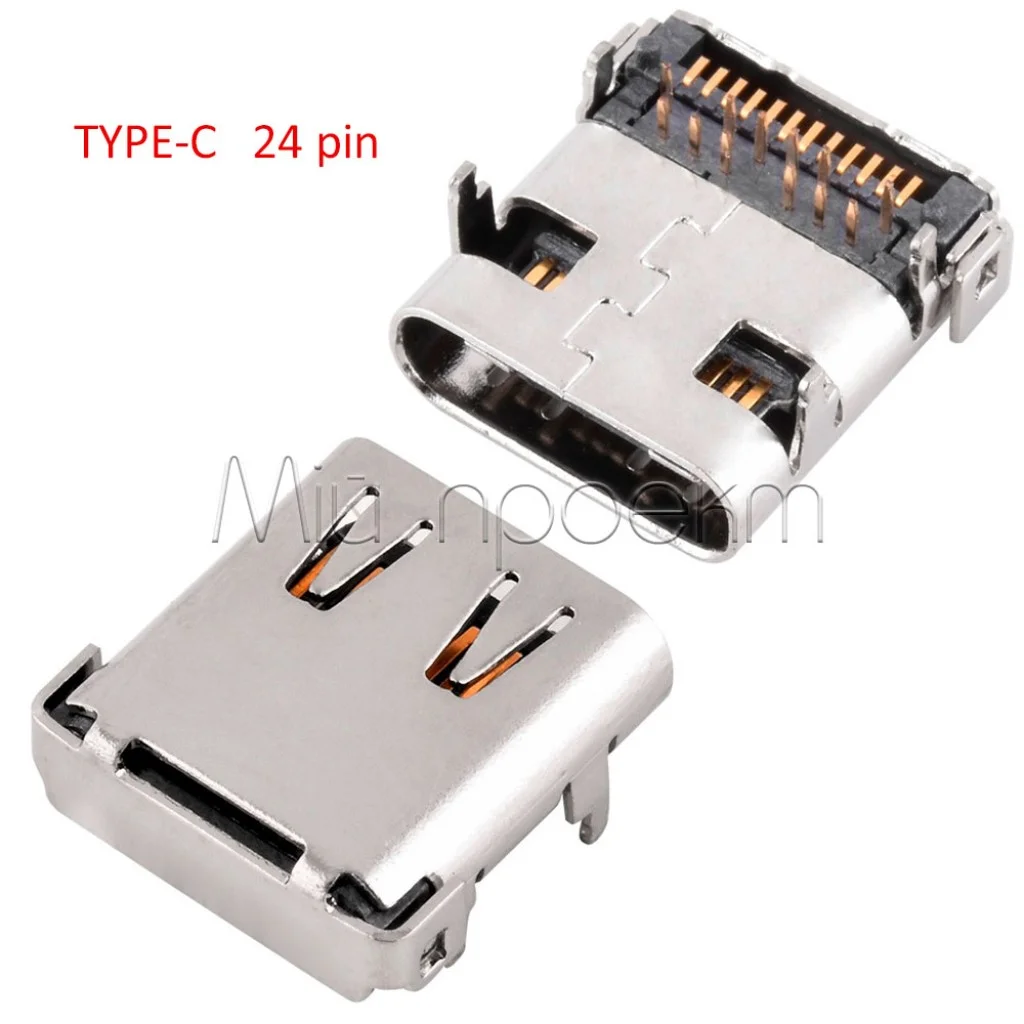

Роз'єм (гніздо) Type C USB-3.1 (6pin) (16pin) (24pin)
