Коротко про AC4L

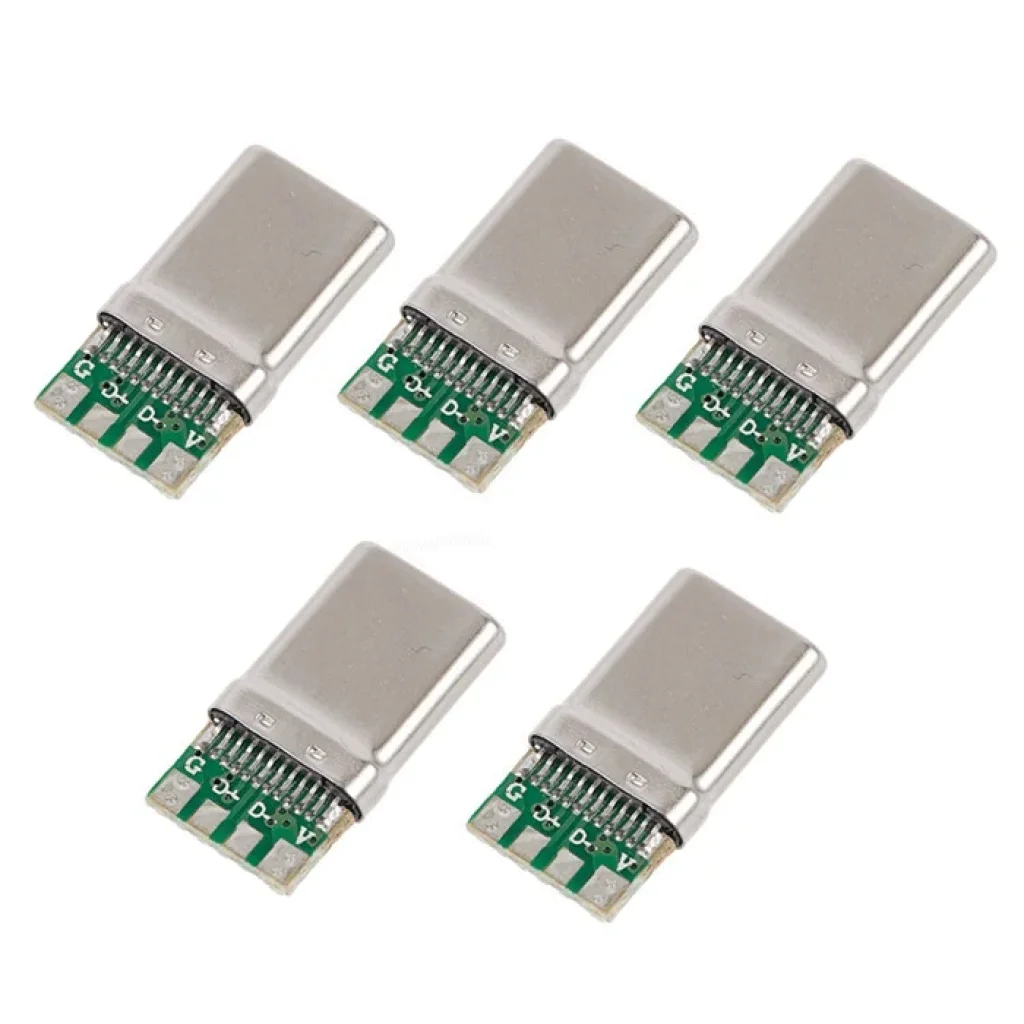

AC4L — штекер USB Type-C типу «тато» з чотирма монтажними контактами VBUS, GND, D+ і D− для складання або ремонту кабелів живлення та базового передавання даних USB 2.0.
Робоча напруга становить 5 В. Максимальні 20 В і 3 А є граничними параметрами конектора, а не гарантованим режимом готового кабелю: фактичні можливості залежать від джерела, схеми USB-C, провідників, пайки та споживача.
Ключові характеристики
- Тип
- штекер USB Type-C, «тато»
- Кількість контактів
- 4
- Доступні лінії
- VBUS, GND, D+, D−
- Передавання даних
- базові лінії USB 2.0
- Робоча напруга
- 5 В
- Максимальна напруга
- 20 В — межа конектора, не автоматичний режим USB PD
- Максимальний струм
- 3 А
- Розміри
- 16 × 8,4 × 3 мм
Детальний опис та особливості
Чотири контакти для живлення та даних
На монтажну частину AC4L виведені VBUS і GND для живлення, а також D+ і D− для базового обміну даними USB 2.0. Така розводка підходить для кабелів і ремонтів, у яких потрібні саме ці чотири лінії.
Окремих монтажних виводів CC, SBU та високошвидкісних диференційних пар немає. Тому AC4L не слід використовувати як універсальну заміну повноконтактного штекера USB-C або для функцій USB 3.x, USB4, Thunderbolt чи відео.
Живлення та USB Power Delivery
Робочий режим конектора — 5 В. У системі USB Type-C лінія CC відповідає за виявлення підключення, орієнтацію та повідомлення доступного струму, а підвищена напруга USB Power Delivery узгоджується через CC.[1] Пасивний AC4L не замінює PD-контролер, тому позначення 20 В описує електричну межу конектора, а не напругу, яку він сам запросить у зарядного пристрою.
Максимальні 3 А також не є гарантією для готового кабелю. Допустимий струм визначає найслабша ланка: джерело, повна схема USB-C, переріз і довжина проводу, якість пайки, контакти та навантаження.
Монтаж у кабелі

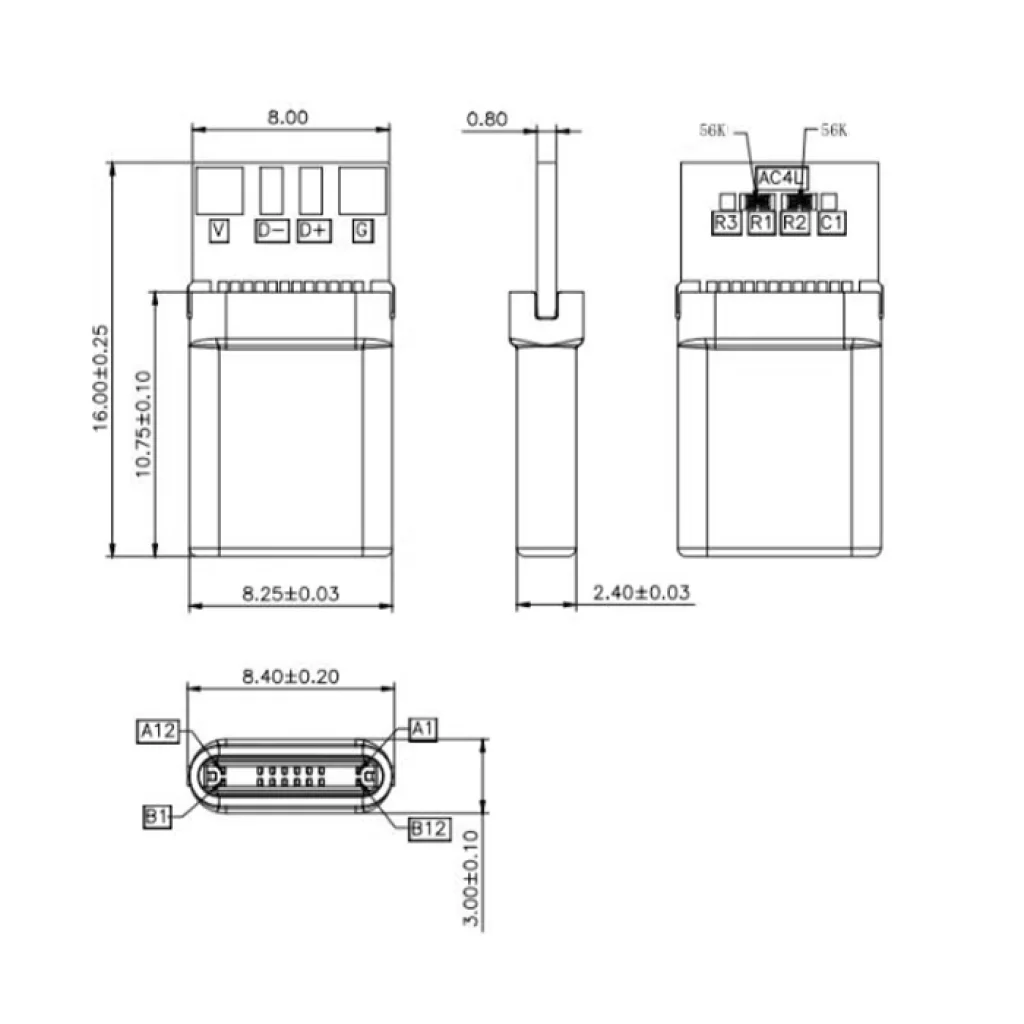

Розміри AC4L становлять 16 × 8,4 × 3 мм. Перед заміною штекера потрібно звірити механічну посадку та розводку старого кабелю, а після пайки — ізолювати контакти й розвантажити місце з’єднання від натягу. Для завершеного кабельного закінчення підходить окремий корпус для штекера USB Type-C.
Підійде / не підійде
Підійде
- для складання кабелю з лініями VBUS, GND, D+ і D−;
- для заміни пошкодженого штекера в кабелі з такою самою чотирилінійною схемою;
- для базового живлення 5 В і передавання даних USB 2.0 у сумісному кабелі;
- для DIY-адаптера або сервісного кабелю з наперед перевіреною розводкою.
Не підійде
- для USB 3.x, USB4, Thunderbolt, DisplayPort Alt Mode або інших високошвидкісних функцій;
- для самостійного запиту 9, 12, 15 або 20 В від джерела USB Power Delivery;
- як універсальна заміна будь-якого штекера USB-C без перевірки контактів і повної схеми кабелю;
- для навантаження понад 3 А або напруги понад 20 В;
- для відкритого монтажу у вологому, забрудненому чи механічно навантаженому середовищі.
Приклади застосування
Ремонт кабелю USB 2.0
AC4L можна встановити замість пошкодженого штекера, якщо старий кабель також використовує VBUS, GND, D+ і D−. До пайки потрібно прозвонити провідники та звірити їх призначення.
Сервісний кабель для плати
Конектор підходить для кабелю, який одночасно подає 5 В і з’єднує D+ та D− з USB 2.0 інтерфейсом контролера або іншого сумісного пристрою.
Кабель живлення з резервом для даних
AC4L можна використати у власному 5-вольтовому кабелі, коли потрібні всі чотири доступні лінії. Якщо передавання даних точно не потрібне, двоконтактний варіант спрощує монтаж.
Підключення
Визначте призначення провідників
Прозвоніть кабель мультиметром і визначте VBUS, GND, D+ та D−. Не покладайтеся лише на колір ізоляції: розводка й кольори можуть відрізнятися.
Припаяйте контакти
На знеструмленому конекторі під’єднайте живлення до VBUS і GND, а лінії даних — до D+ та D−. Зберігайте D+ і D− парою та не допускайте містків припою.
Перевірте монтаж
До першого ввімкнення перевірте неперервність кожної лінії, відсутність короткого замикання між VBUS і GND та правильність підключення D+ і D−.
Виміряйте напругу без навантаження
Після підключення до джерела спочатку перевірте фактичну напругу й полярність без споживача. Навантаження під’єднуйте лише після коректного результату.
Ізолюйте та зафіксуйте кабель
Закрийте відкриті контакти й забезпечте розвантаження від натягу, щоб механічне зусилля не передавалося на пайку.
Обмеження та безпека
Не подавайте підвищену напругу без узгодження
Напруга понад 5 В потребує сумісного джерела, PD-контролера та навантаження, розрахованого на обраний режим. Пряме подавання 9–20 В на 5-вольтовий пристрій може одразу його пошкодити.
Перевіряйте полярність і коротке замикання
Переплутані VBUS і GND або місток припою можуть пошкодити джерело, кабель чи споживач. Контролюйте монтаж мультиметром до першого ввімкнення.
3 А — максимальна межа
Фактичний допустимий струм готового кабелю може бути нижчим. Помітне нагрівання штекера, проводу або місця пайки є підставою негайно вимкнути живлення та перевірити монтаж.
Захистіть монтажну частину
Ізолюйте контакти, зафіксуйте провід і не використовуйте відкритий конектор у вологому або забрудненому середовищі.
FAQ
Чи передає AC4L дані?
Так, AC4L має контакти D+ і D− для базового USB 2.0 з’єднання. Працездатність і швидкість готового кабелю залежать від правильної розводки, проводу, довжини та якості монтажу.
Чи підтримує конектор USB 3.x або Thunderbolt?
Ні. Чотири доступні контакти не містять високошвидкісних пар, потрібних для USB 3.x, USB4 або Thunderbolt.
Чи можна отримати 20 В від будь-якого зарядного пристрою USB-C?
Ні. AC4L не виконує USB PD-узгодження. Для напруги понад 5 В потрібні сумісне PD-джерело та окремий контролер, а фактичну напругу слід перевірити до підключення споживача.
Чи можна скласти кабель USB-C ↔ USB-C лише з цим штекером?
Не слід вважати AC4L самодостатнім рішенням для універсального кабелю USB-C ↔ USB-C. Потрібно перевірити реалізацію CC, роль джерела й споживача та повну схему обох кінців кабелю.
Альтернативи за функцією
Якщо потрібне тільки живлення
AC2L Type-C 2-Pin має лише VBUS і GND та підходить для сумісного кабелю живлення без ліній даних.
Якщо потрібна підвищена напруга від USB PD
PD-тригер PDC004 призначений для узгодження одного з підтримуваних профілів 9/12 В або 15/20 В. Перед вибором потрібно звірити апаратну версію модуля, можливості джерела та вимоги навантаження.
Документи та джерела
- Texas Instruments, A Primer on USB Type-C and Power Delivery Applications and Requirements, Rev. B, 2022 — призначення CC, умови повідомлення доступного струму та узгодження підвищеної напруги USB Power Delivery.
