HW-201 (YL-63) датчик перешкод

Name: HW-201 (YL-63) датчик перешкод
Brand: Китай
SKU: 1113
Price: 23.00 UAH
Availability: InStock

Виробник: Китай Код товару: 1113

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

FAQ

В наявності

Код товару: 1113

23.00 грн

Знайшли дешевше?

-Вхідна напруга-:3.3 - 5 В

-Кут огляду-:35°

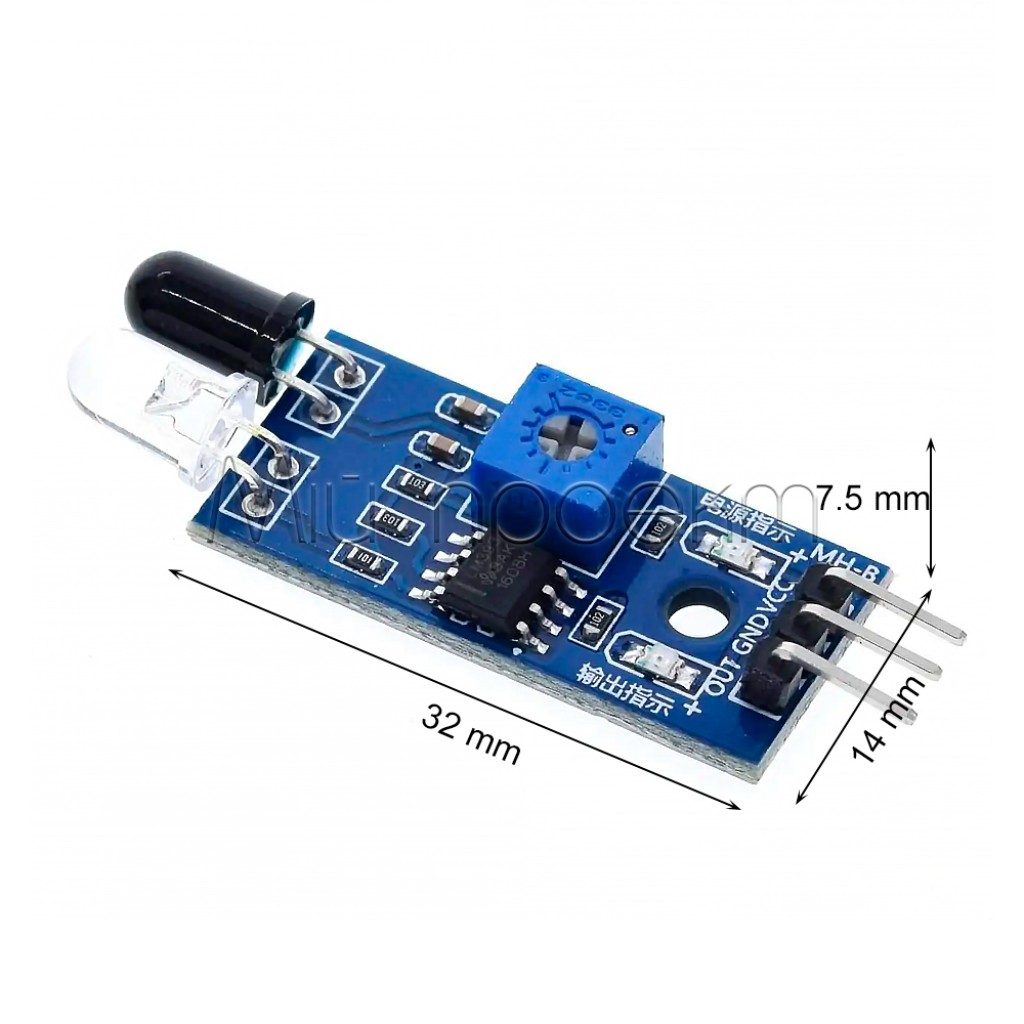

-Розміри-:32 х 14 х 7.5 мм

-Відстань виявлення перешкод-:2 - 30 см

-Інтерфейс підключення-:3-пінний роз'єм

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

HW-201 (YL-63) датчик перешкод

Код товару: 1113

23.00 грн

Опис

🔌 Інфрачервоний датчик перешкод HW-201

Надійний сенсор виявлення об'єктів з регульованою чутливістю та дальністю до 30 см

Загальний опис

Інфрачервоний датчик перешкод HW-201 – компактний та ефективний модуль для виявлення об'єктів та перешкод за допомогою інфрачервоного випромінювання. Пристрій чудово підходить для використання з платформою Arduino та іншими мікроконтролерами, а також може працювати як самостійний модуль сигналізації. Завдяки можливості регулювання чутливості, датчик HW-201 (також відомий як YL-63) може виявляти об'єкти на відстані до 30 см. Модуль оснащений візуальною індикацією стану та має простий інтерфейс підключення, що робить його ідеальним рішенням для проєктів автоматизації, робототехніки та систем безпеки.

✅ Технічні переваги:

• Регульована чутливість – датчик оснащений синім потенціометром для точного налаштування дальності спрацьовування відповідно до умов вашого проєкту та вимог до виявлення об'єктів
• Подвійна світлодіодна індикація – вбудовані два світлодіоди для сигналізації про подачу живлення та виявлення перешкоди, що дозволяє візуально контролювати стан пристрою без додаткової електроніки
• Інвертована логіка вихідного сигналу – модуль видає логічний нуль при виявленні перешкоди, що дозволяє напряму підключати активні компоненти сигналізації, такі як зумери чи реле без додаткових схем
• Широкий діапазон дальності – здатність виявляти об'єкти на відстані до 30 см, що забезпечує гнучкість застосування в різних проєктах

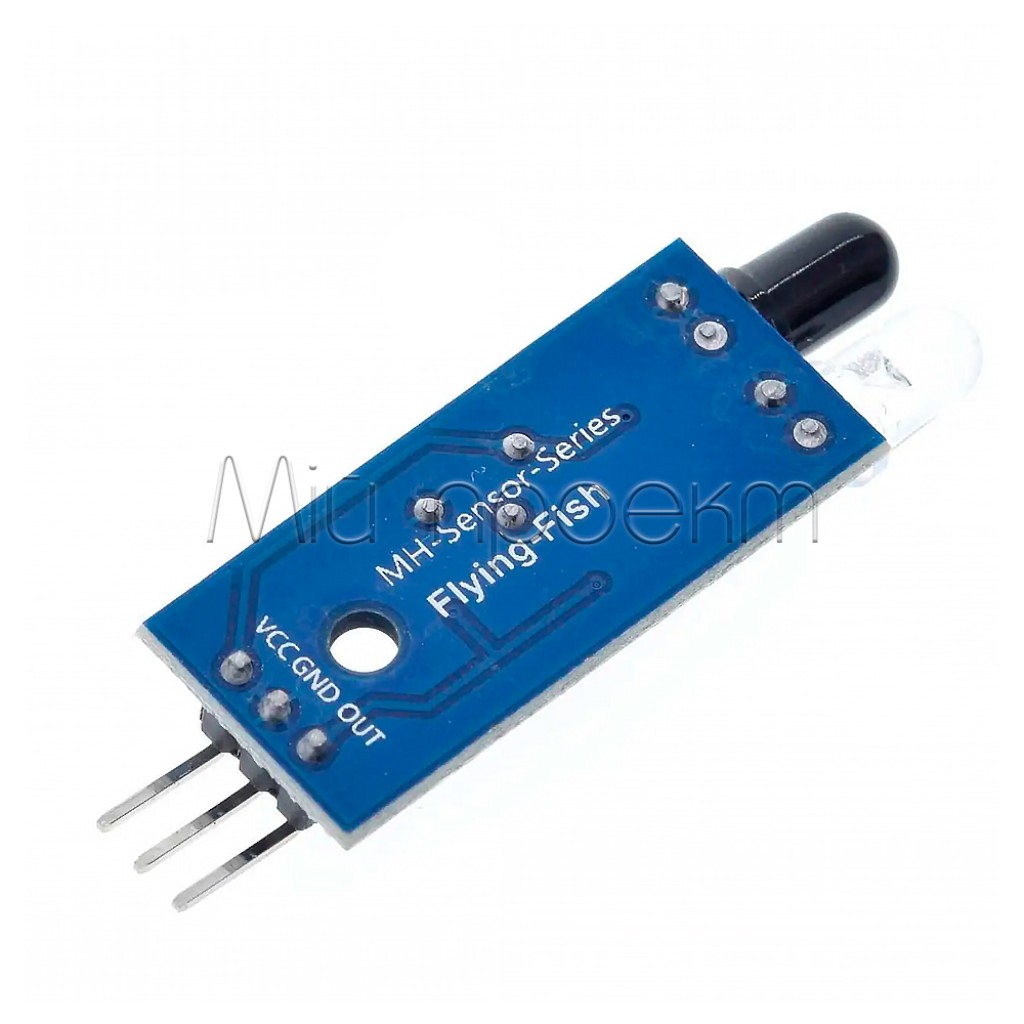

• Компактний розмір та просте підключення – модуль має всього три контакти (VCC, GND, OUT), що забезпечує легку інтеграцію в будь-які системи при мінімальному використанні простору

🔧 Ідеальне рішення для:

Робототехніка

Системи контролю відстані

Промислова автоматизація

Конвеєрні системи

Системи сигналізації

Вимірювання діаметрів рулонів

Навчальні проєкти Arduino

Охоронні системи

💡 Широкі можливості застосування:

Виробничі процеси контролю матеріалів – датчик ідеально підходить для контролю діаметру рулонів на паперово-картонних фабриках. Встановлений на певній відстані від намотувального механізму, він автоматично визначає момент, коли рулон досягає заданого діаметру, і сигналізує оператору, що значно підвищує ефективність роботи та зменшує кількість браку.
Роботи та інтелектуальні системи – можливість виявлення перешкод робить HW-201 незамінним компонентом для створення самохідних роботів з функцією уникнення зіткнень. Завдяки компактним розмірам, датчик легко встановлюється на робототехнічні платформи будь-якого розміру, забезпечуючи їм базову навігацію в просторі.
Системи безпеки та сигналізації – підключення датчика до активного зумера створює просту але ефективну систему сигналізації, що реагує на рух або наближення об'єктів. Така система може використовуватися для захисту приміщень, контролю доступу або попередження про наближення до небезпечних зон.
Конвеєрні лінії та автоматизація – датчик можна інтегрувати в системи автоматизації для підрахунку продукції, виявлення наявності деталей на конвеєрі або контролю заповнення контейнерів. Інвертована логіка вихідного сигналу дозволяє напряму керувати виконавчими механізмами при виявленні об'єктів.
Освітні та навчальні проєкти – простота використання та широкі можливості модуля HW-201 роблять його відмінним вибором для навчальних проєктів з Arduino та інших мікроконтролерів. Початківці можуть легко реалізувати проєкти з виявлення об'єктів, створити системи сигналізації або інтерактивні інсталяції.

📦 Детальні технічні характеристики:

Модель: HW-201 (YL-63)

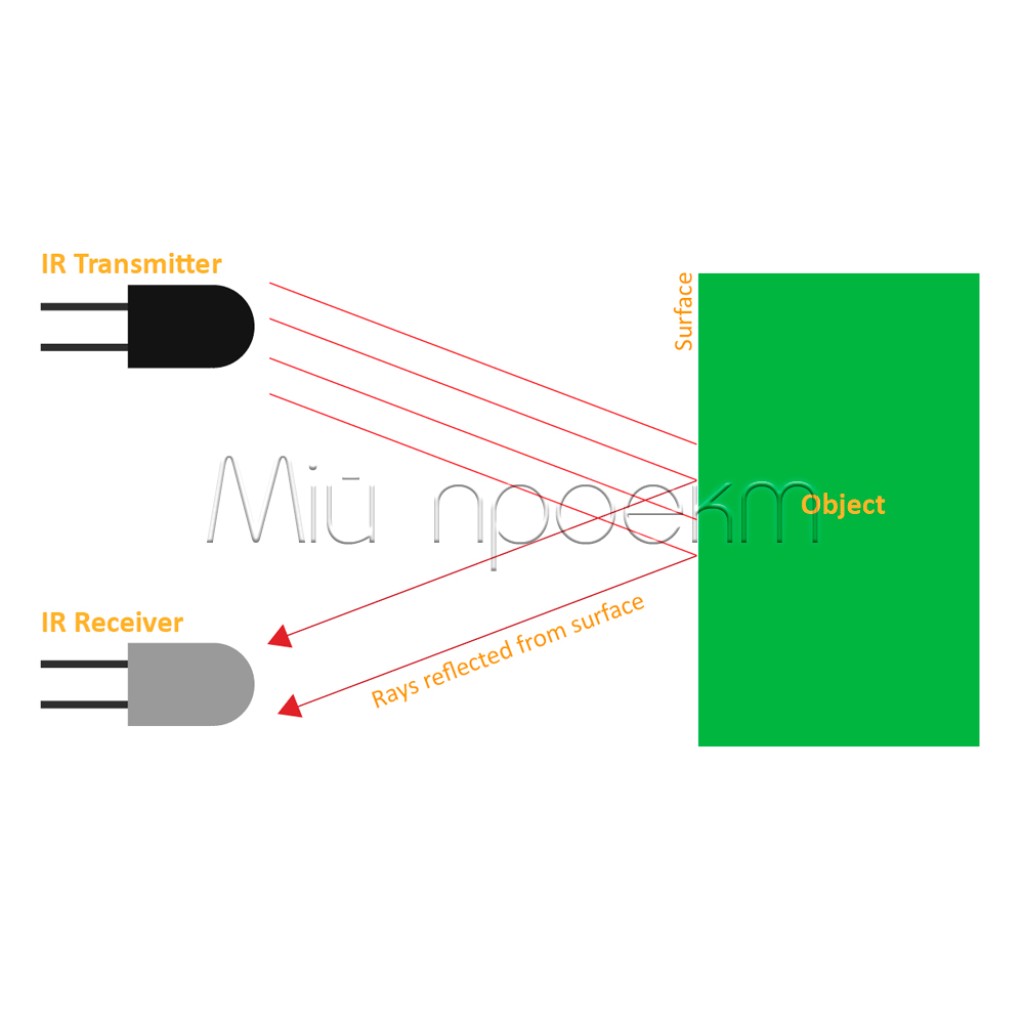

Тип сенсора: Інфрачервоний рефлекторний датчик перешкод
Напруга живлення: 3.3-5В DC

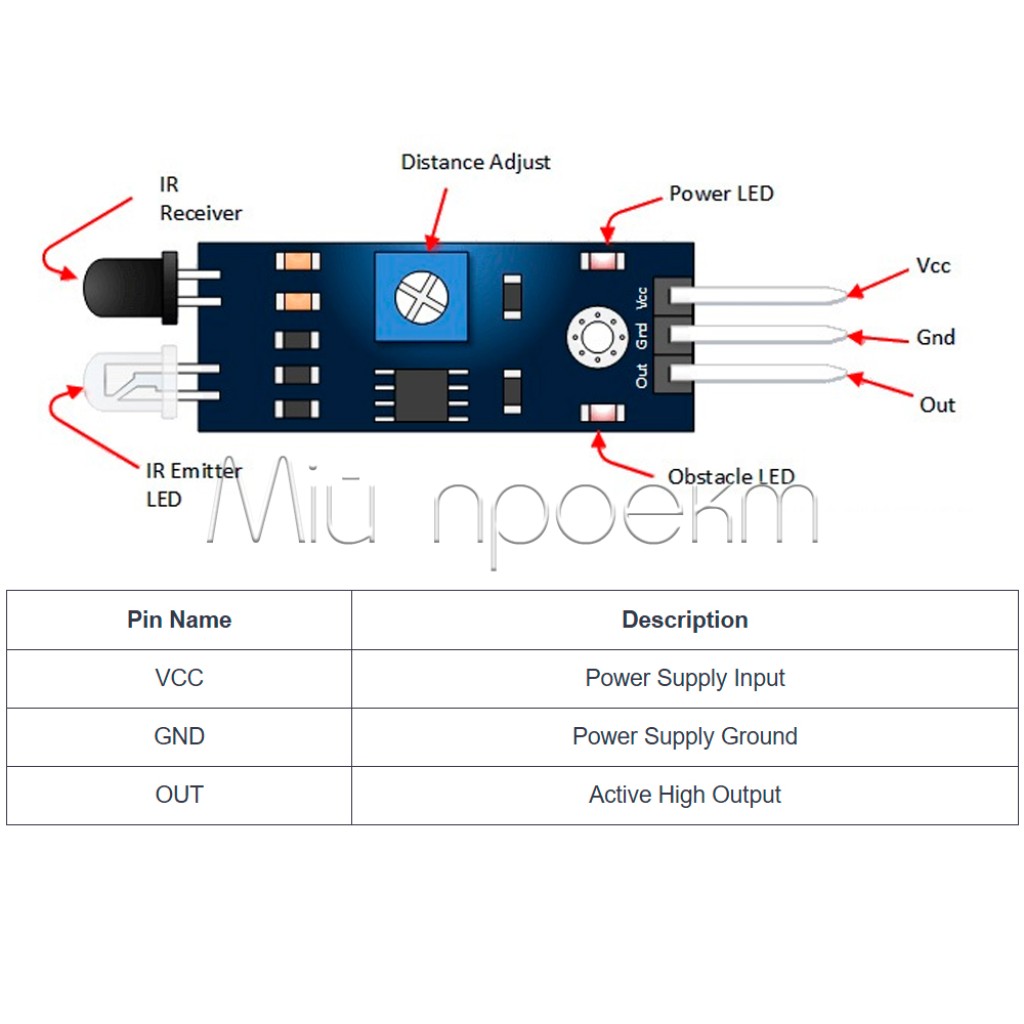

Інтерфейс:
- VCC: Живлення (+)
- GND: Земля (-)
- OUT: Вихідний сигнал
Індикація:
- Червоний світлодіод живлення
- Червоний світлодіод виявлення перешкоди

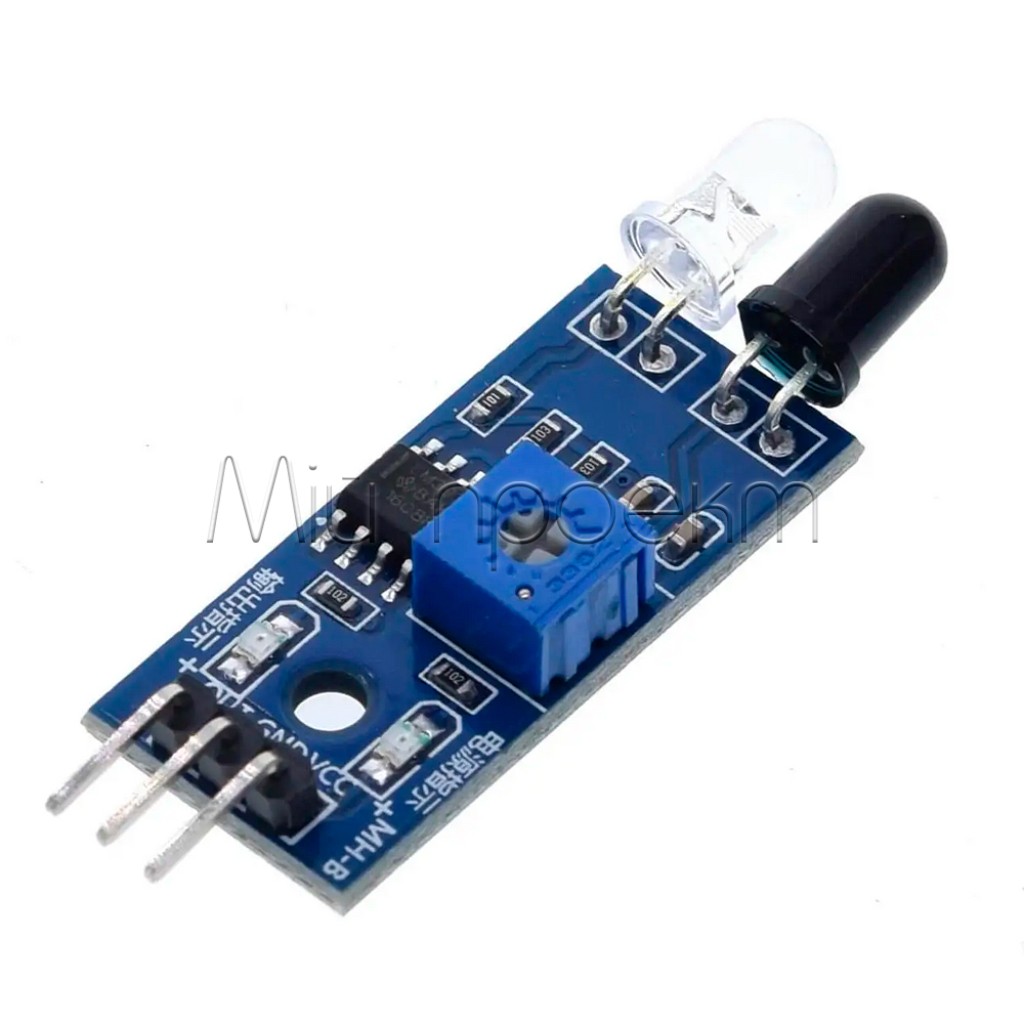

Основні компоненти:
- Інфрачервоний світлодіод-випромінювач (прозорий)
- Інфрачервоний фотоприймач (темний)
- Потенціометр для регулювання чутливості (синій)
- Мікросхема компаратора (типу LM393)
Логіка вихідного сигналу:
- Висока (логічна "1") - перешкода відсутня
- Низька (логічний "0") - перешкода виявлена
Дальність виявлення:
- Чорні об'єкти: практично впритул
- Білі об'єкти: до 30 см
Регулювання: Налаштовувана відстань спрацьовування
Сумісність: Arduino, Raspberry Pi, STM32, інші мікроконтролери та автономне використання
Тип монтажу: Отвори для гвинтів на платі
Розміри: Компактний форм-фактор
Робоча температура: -10°C до +50°C

⚠️ Важливі аспекти використання:

Вплив відбиваючої здатності поверхні – пам'ятайте, що ефективність роботи датчика сильно залежить від кольору та матеріалу поверхні об'єкта. Чорні матові поверхні поглинають інфрачервоне випромінювання і можуть бути виявлені лише на мінімальній відстані, тоді як білі та особливо відбиваючі поверхні дозволяють досягти максимальної дальності виявлення.
Підключення до Arduino – при роботі з Arduino підключіть вихід OUT до цифрового входу мікроконтролера та пам'ятайте про інвертовану логіку сигналу. В коді перевіряйте на LOW для виявлення перешкоди: if(digitalRead(sensorPin) == LOW) { // Перешкода виявлена }.
Пряме підключення зумера – для створення автономної сигналізації, підключіть плюс активного зумера до VCC, а мінус до виходу OUT. Зумер буде активуватися автоматично при виявленні перешкоди завдяки інвертованій логіці датчика.
Налаштування чутливості – перед використанням в реальному проєкті обов'язково відрегулюйте чутливість датчика за допомогою синього потенціометра. Поверніть його за годинниковою стрілкою для збільшення дальності виявлення або проти годинникової стрілки для зменшення, встановлюючи оптимальне значення для конкретного застосування.
Вплив зовнішнього освітлення – хоча датчик працює в інфрачервоному діапазоні, сильне пряме сонячне світло може впливати на його роботу, спричиняючи хибні спрацьовування. По можливості, встановлюйте датчик таким чином, щоб мінімізувати вплив прямого сонячного світла або використовуйте додаткове екранування.

Інфрачервоний датчик перешкод HW-201 (YL-63) - це ваш надійний помічник у світі автоматизації та робототехніки. Завдяки простоті встановлення, налаштування та використання, цей компактний модуль дозволить вам реалізувати безліч ідей - від простих освітніх проєктів до потужних промислових рішень.

ЗАМОВТЕ ЗАРАЗ

#ІнфрачервонийДатчик #HW201 #Arduino #Робототехніка #Автоматизація #ДатчикПерешкод

Характеристики

-Основні-

-Вхідна напруга-

3.3 - 5 В

-Кут огляду-

35°

-Додаткові-

-Розміри-

32 х 14 х 7.5 мм

-Відстань виявлення перешкод-

2 - 30 см

-Інтерфейс підключення-

3-пінний роз'єм

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.

FAQ (часті запитання)

?Як налаштувати відстань виявлення на YL-63?

!YL-63 має потенціометр для регулювання відстані виявлення. Розмістіть об’єкт на потрібній відстані та повертайте потенціометр, доки датчик не почне його виявляти.
?Як зменшити хибні спрацьовування від освітлення?

!Розташуйте датчик у затіненій зоні або використовуйте фільтри для блокування світла. Також можна підвищити поріг чутливості, але це може скоротити діапазон виявлення.
?Яке енергоспоживання YL-63 і як ним керувати?

!Датчик споживає 10-20 мА. Для економії в проектах з батареєю зменшіть частоту опитування або використовуйте режим сну для Arduino.
?Як підключити кілька YL-63 до одного Arduino?

!Кожен датчик підключіть до окремого цифрового піна Arduino. Розташуйте їх так, щоб зони виявлення не перетиналися, щоб уникнути перешкод.
?Чому мій YL-63 не виявляє перешкод?

!Перевірте живлення, правильність підключення та налаштування потенціометра. Також переконайтеся, що об’єкт достатньо відбивний (чорні поверхні можуть не виявлятися).
?Чи виявляє YL-63 чорні об’єкти?

!Чорні об’єкти погано відбивають інфрачервоне світло, тому YL-63 може їх не виявляти. Для кращих результатів розмістіть датчик ближче або використовуйте ультразвуковий датчик.
?Яка різниця між YL-63 і ультразвуковими датчиками?

!YL-63 — інфрачервоний датчик для відстаней до 30 см, дешевший і простіший. Ультразвукові датчики точніші, мають більший діапазон, але дорожчі та більші за розміром.
?Чи можна використовувати YL-63 для детекції краю в робототехніці?

!Так, YL-63 підходить для детекції краю чи перешкод у роботах. Розмістіть його спереду або збоку робота для активації потрібних дій.
?Як інтегрувати YL-63 з Arduino для простих проектів?

!Підключіть VCC до 5В, GND до землі, OUT до цифрового піна Arduino. У коді використовуйте digitalRead(): ВИСОКИЙ сигнал — немає перешкоди, НИЗЬКИЙ — є перешкода.
?Чи є бібліотека для YL-63 у Arduino?

!Спеціальна бібліотека не потрібна, адже YL-63 — простий цифровий датчик. Достатньо функції digitalRead() із стандартної бібліотеки Arduino.
