TCRT5000 датчик перешкод

Name: TCRT5000 датчик перешкод
Brand: Китай
SKU: 1141
Price: 20.00 UAH
Availability: InStock

Виробник: Китай Код товару: 1141

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

FAQ

В наявності

Код товару: 1141

20.00 грн

Знайшли дешевше?

-Робоча напруга-:3.3 - 5 В

-Тип вихідного сигналу-:0 та 1

-Тип мікросхеми-:LM393

-Відстань виявлення перешкод-:1 - 8 мм, фокусна відстань 2.5 мм

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

TCRT5000 датчик перешкод

Код товару: 1141

20.00 грн

Опис

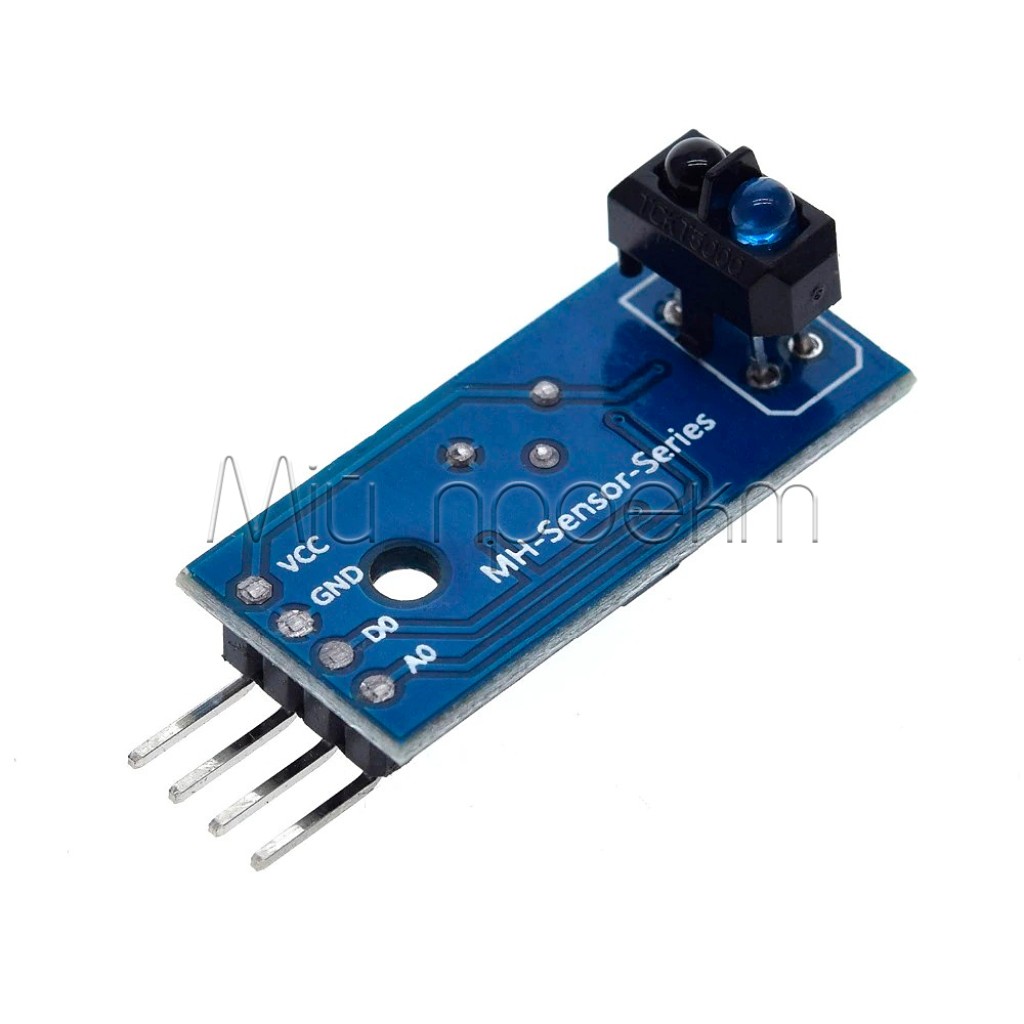

📟 TCRT5000 Інфрачервоний оптичний рефлективний датчик

Високочутливий IR-датчик з аналоговим та цифровим виходом • Дальність до 8мм • Робоча напруга 3.3-5В

Загальний опис

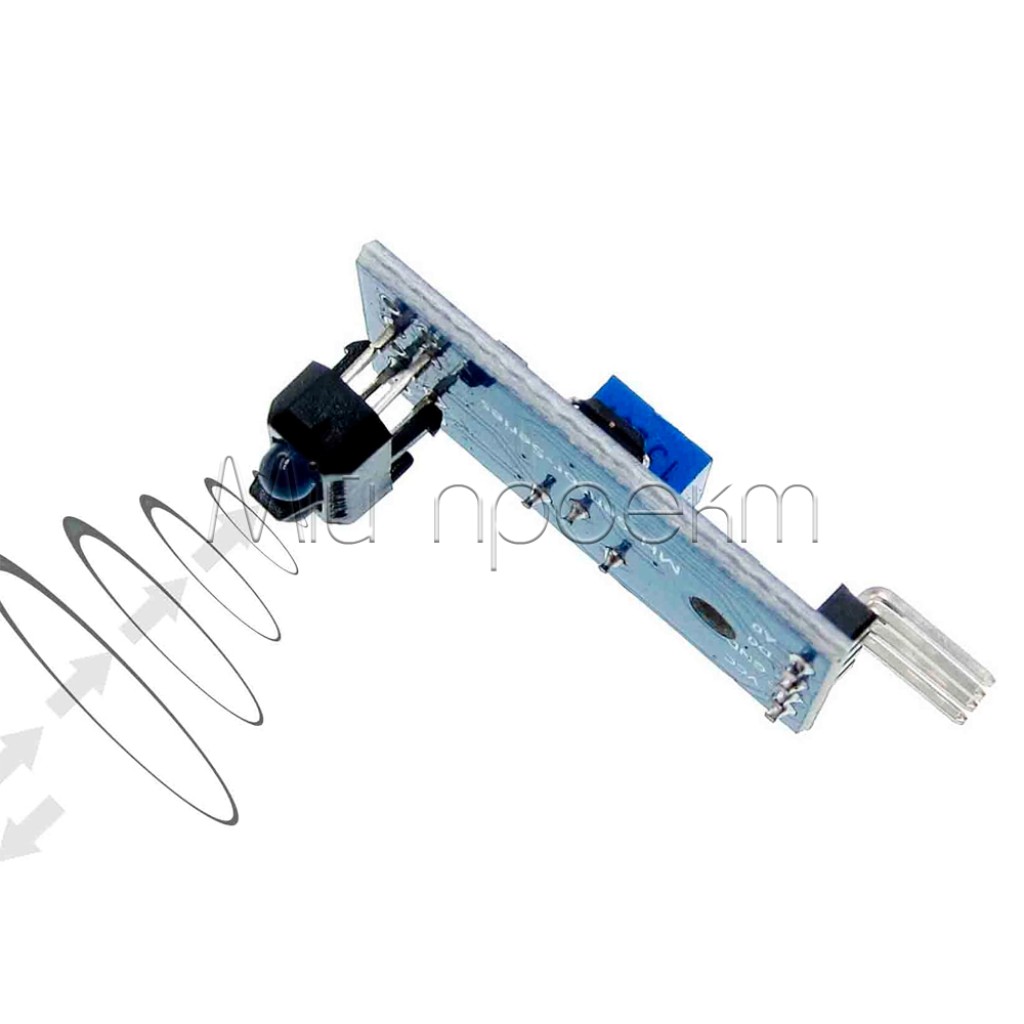

TCRT5000 оптичний рефлективний датчик – це універсальний інфрачервоний сенсор, призначений для безконтактного виявлення об'єктів та визначення відстані до них. Модуль поєднує в собі IR-світлодіод потужністю 950нм та високочутливий фототранзистор NPN-типу у компактному корпусі з захисним фільтром від денного світла. Датчик ідеально підходить для створення роботів-слідувачів ліній, систем підрахунку об'єктів, автоматичних сортувальників та інших проектів, де потрібне точне виявлення присутності предметів. Завдяки вбудованому компаратору LM393 та регульованому потенціометру забезпечує як аналоговий, так і цифровий вихід з можливістю налаштування чутливості.

✅ Технічні переваги:

• Подвійний вихід – одночасно забезпечує аналоговий сигнал для точного вимірювання відстані та цифровий вихід для простого виявлення об'єктів
• Захист від завад – вбудований IR-фільтр та фізична перегородка між випромінювачем і приймачем мінімізують вплив зовнішнього освітлення
• Регульована чутливість – прецизійний потенціометр дозволяє точно налаштувати поріг спрацьювання цифрового виходу під конкретні завдання
• Широкий діапазон живлення – стабільна робота від 3.3В до 5В дозволяє використовувати з різними мікроконтролерами без додаткових перетворювачів
• Компактний дизайн – малі розміри та зручні pin-роз'єми забезпечують легку інтеграцію в будь-які проекти та прототипи

🔧 Ідеальне рішення для:

Роботи-слідувачі ліній

Автоматичні сортувальники

Системи підрахунку об'єктів

Датчики присутності

Безконтактні вимикачі

Системи позиціонування

Датчики рівня рідини

Охоронні системи

💡 Широкі можливості застосування:

Робототехніка та автоматизація – використовується в мобільних роботах для виявлення перешкод, створення карт приміщень та навігації по заданих маршрутах. Особливо ефективний для роботів-слідувачів ліній, де необхідно розрізняти темні та світлі поверхні з високою точністю.
Промислові системи контролю – інтегрується в конвеєрні лінії для автоматичного підрахунку продукції, контролю наявності деталей у певній позиції та сортування об'єктів за розміром або кольором. Забезпечує надійну роботу в умовах промислового виробництва.
Системи "розумного дому" – застосовується для створення автоматичних вимикачів освітлення, датчиків присутності у шафах та гардеробах, контролерів рівня води в резервуарах. Низьке енергоспоживання дозволяє використовувати в автономних пристроях.
Освітні та навчальні проекти – ідеальний компонент для вивчення основ сенсорних технологій, програмування мікроконтролерів та створення інтерактивних пристроїв. Простота підключення та налаштування робить його доступним для початківців.
Медичні та лабораторні прилади – використовується в аналізаторах для детекції біологічних зразків, підрахунку клітин у мікроскопічних препаратах та контролю положення інструментів у автоматизованих лабораторних системах.

📦 Детальні технічні характеристики:

Робоча напруга: 3.3В - 5В постійного струму
Довжина хвилі IR-випромінювача: 950нм (інфрачервоний спектр)
Дальність виявлення:
- Мінімальна: 1мм
- Максимальна: до 8мм (залежить від відбивних властивостей об'єкта)
Тип фотоприймача: NPN силіконовий фототранзистор
Компаратор: LM393 (подвійний компаратор напруги)
Виходи:
- A0 - аналоговий вихід (пропорційний кількості відбитого світла)
- D0 - цифровий вихід (HIGH/LOW залежно від порогу)
Логіка цифрового виходу: LOW при виявленні об'єкта, HIGH при відсутності
Споживання струму: до 25мА при роботі
Температурний діапазон: -25°C до +85°C

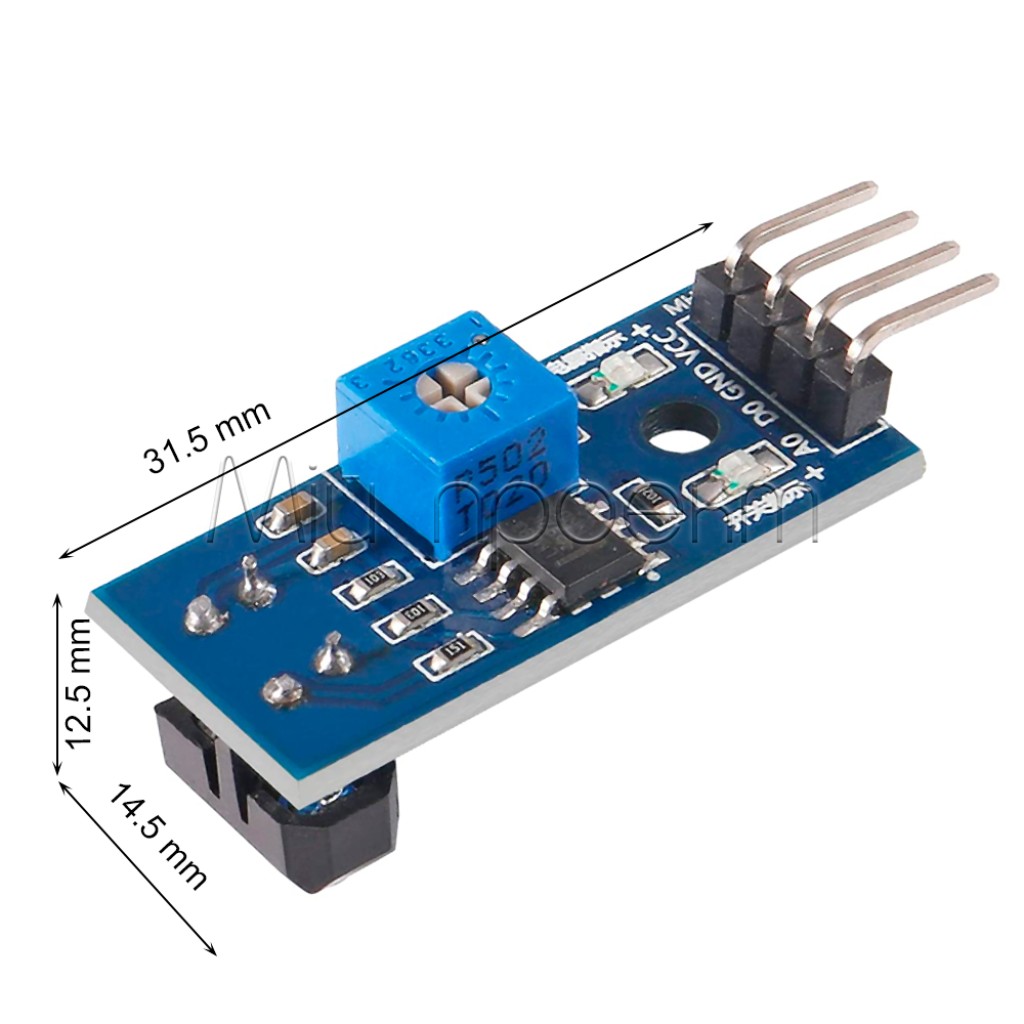

Розміри плати: 31.5 × 14.5мм

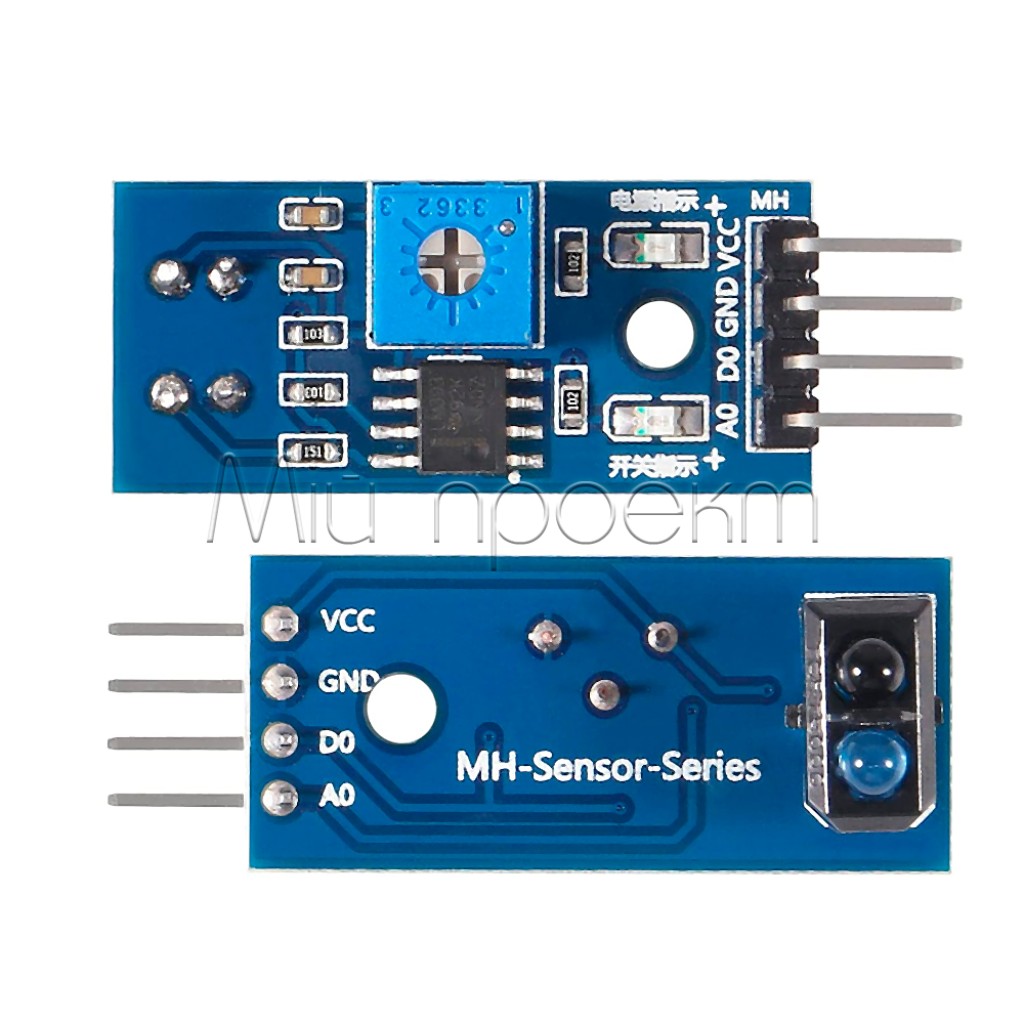

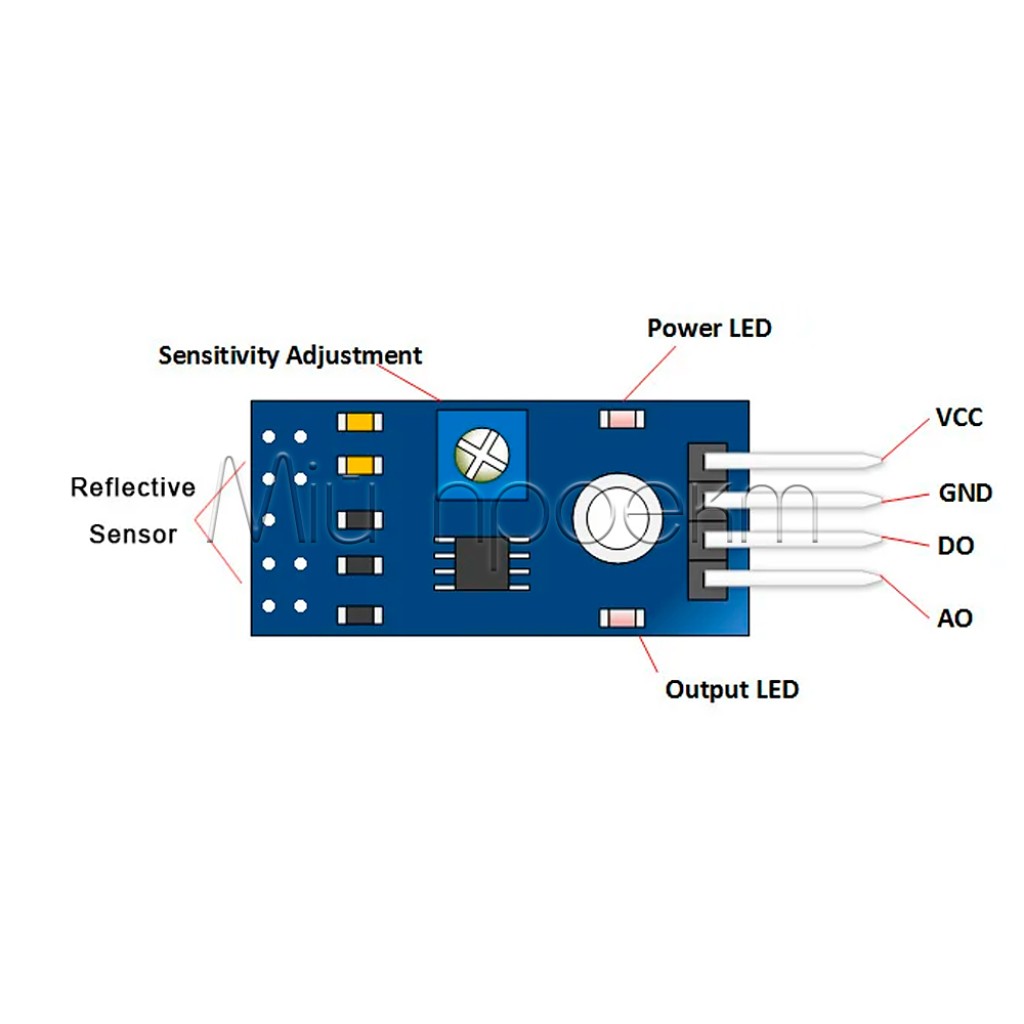

Кількість виводів: 4 (VCC, GND, A0, D0)
Індикація: світлодіод живлення та статусу
Корпус датчика: чорний пластик з IR-фільтром
Захисна перегородка: вбудована для запобігання прямого попадання світла
Регулювання чутливості: багатооборотний потенціометр

⚠️ Важливі аспекти використання:

Калібрування чутливості – перед використанням обов'язково відрегулюйте потенціометр для досягнення оптимальної чутливості. Початкове налаштування рекомендується проводити з еталонними об'єктами різної відбивності. Занадто висока чутливість може спричинити хибні спрацьювання від зовнішніх джерел світла.
Захист від завад – датчик може реагувати на потужні джерела інфрачервоного випромінювання (сонячне світло, лампи розжарювання). Для мінімізації завад використовуйте програмні методи: зчитування фонового рівня при вимкненому IR-світлодіоді та диференційний аналіз сигналу.
Оптимальна відстань роботи – найкраща чутливість досягається на відстані 3-8мм від об'єкта. На меншій відстані можливе насичення фототранзистора, на більшій – зниження чутливості. Враховуйте відбивні властивості матеріалів: білі поверхні виявляються на більшій відстані, чорні – на меншій.
Електричне підключення – обов'язково дотримуйтеся полярності живлення. Використовуйте стабілізоване джерело живлення для запобігання пошкодженню компаратора. При підключенні до Arduino або інших мікроконтролерів переконайтеся у сумісності логічних рівнів.
Програмна обробка сигналу – для підвищення надійності використовуйте цифрову фільтрацію сигналу, усереднення декількох вимірювань та встановлення затримок для усунення дребезгу контактів. Аналоговий вихід дозволяє реалізувати адаптивні алгоритми обробки з урахуванням поточних умов освітлення.

TCRT5000 – це ваш надійний помічник у створенні інноваційних проектів з автоматичного виявлення об'єктів. Висока точність, простота використання та широкі можливості налаштування роблять цей датчик незамінним інструментом для інженерів, студентів та hobbyist-розробників.

ЗАМОВТЕ ЗАРАЗ

#TCRT5000 #ІнфрачервонийДатчик #ОптичнийСенсор #Arduino #Робототехніка #ЛінійнийСлідувач

Характеристики

-Основні-

-Робоча напруга-

3.3 - 5 В

-Тип вихідного сигналу-

0 та 1

-Додаткові-

-Тип мікросхеми-

LM393

-Відстань виявлення перешкод-

1 - 8 мм, фокусна відстань 2.5 мм

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.

FAQ (часті запитання)

?Чому мій датчик TCRT5000 працює один день, а наступного дає постійне значення?

!Сенсор чутливий до довкілного ІЧ-світла, яке може змінюватись. Рекомендується ізоляція або налаштування чутливості.
?Як використовувати TCRT5000 для читання обертань у лічильнику, і які проблеми можуть виникнути?

!Потрібно налаштувати чутливість і додати зглажування (debouncing) у коді, щоб уникнути помилкових спрацьовувань.
?Чи може TCRT5000 відрізняти різні кольори, і як він працює з відбивними поверхнями?

!Сенсор реагує на ІЧ-відбивність, а не на видимі кольори. Тестуйте матеріали та налаштуйте чутливість.
?Як найкраще налаштувати TCRT5000 для точного виявлення?

!Правильно під’єднайте, відрегулюйте чутливість, розташуйте на відстані 1–5 мм, тестуйте та ізолюйте від світла.
?Як відладити, якщо один датчик TCRT5000 не працює, а інший працює?

!Перевірте підключення, живлення, фізичний стан, налаштування чутливості та протестуйте шляхом заміни.
