🏷️ TCRT5000 датчик препятствий

Инфракрасный оптический рефлективный датчик для бесконтактного обнаружения объектов на расстоянии 1–8 мм с питанием 3.3–5 В и компаратором LM393.

⚡ Быстрый обзор

Тип товара: инфракрасный оптический рефлективный датчик препятствий.
Тип выходного сигнала: 0 и 1.
Тип микросхемы: LM393.
Рабочее напряжение: 3.3 - 5 В.
Расстояние обнаружения препятствий: 1 - 8 мм, фокусное расстояние 2.5 мм.

📖 Общее описание

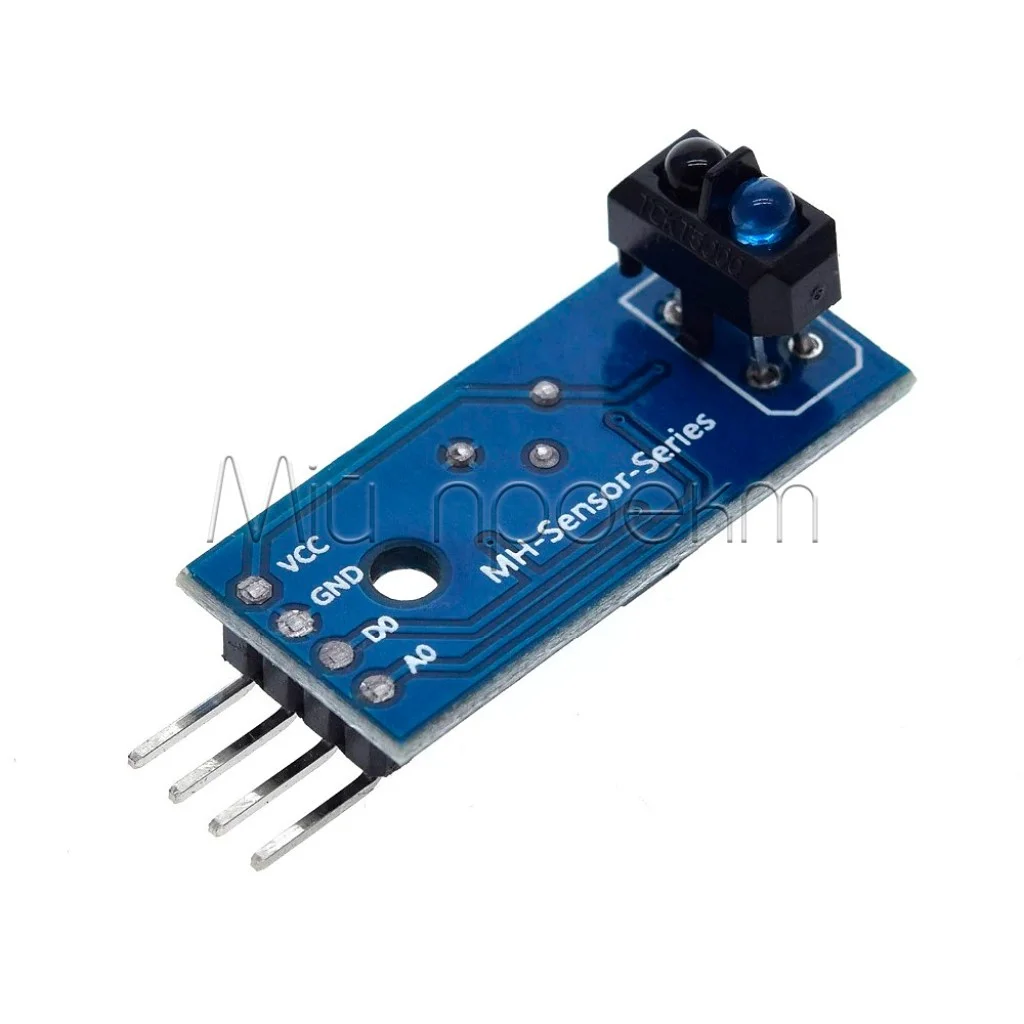

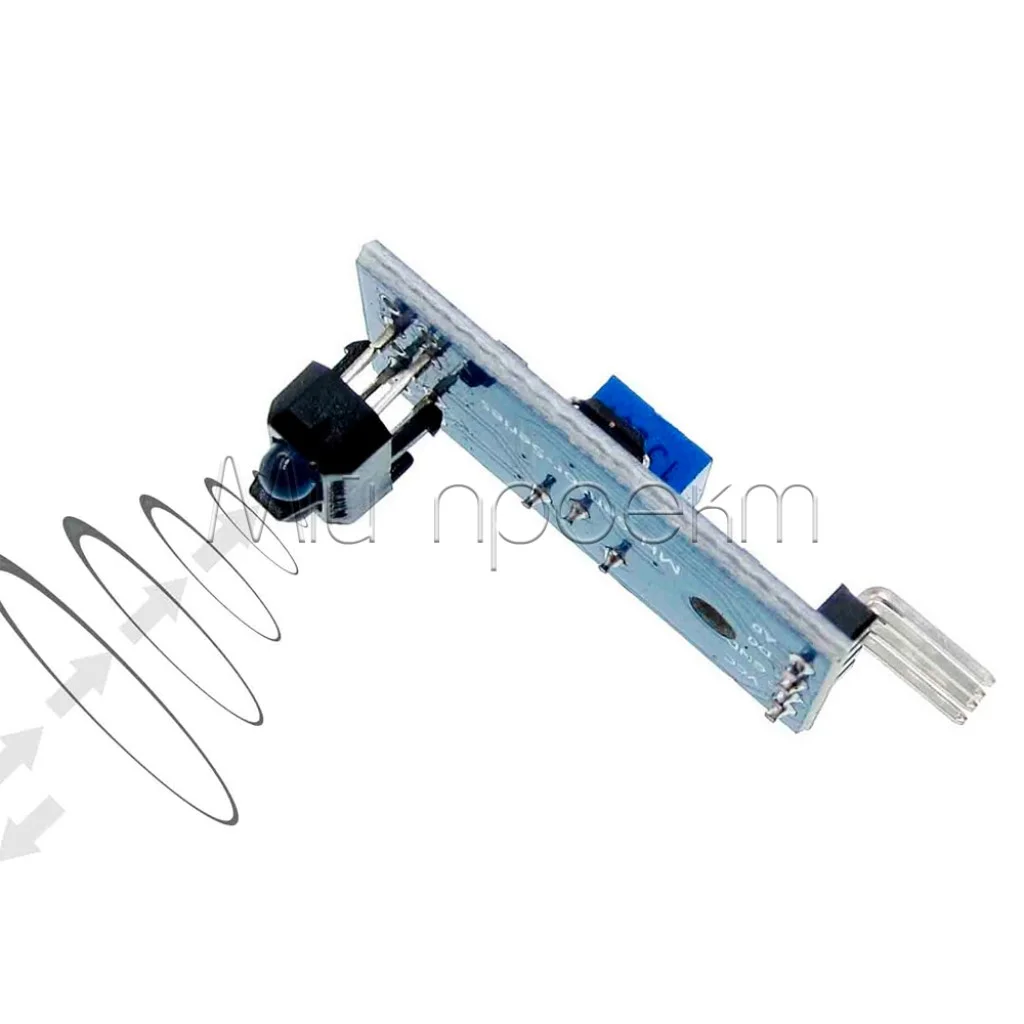

TCRT5000 оптический рефлективный датчик – это универсальный инфракрасный сенсор, предназначенный для бесконтактного обнаружения объектов и определения расстояния до них. Модуль сочетает в себе IR-светодиод мощностью 950нм и высокочувствительный фототранзистор NPN-типа в компактном корпусе с защитным фильтром от дневного света. Датчик идеально подходит для создания роботов-следователей линий, систем подсчета объектов, автоматических сортировщиков и других проектов, где требуется точное обнаружение присутствия предметов. Благодаря встроенному компаратору LM393 и регулируемому потенциометру обеспечивает как аналоговый, так и цифровой выход с возможностью настройки чувствительности.

✅ Технические преимущества

• Двойной выход — одновременно обеспечивает аналоговый сигнал для точного измерения расстояния и цифровой выход для простого обнаружения объектов.
• Защита от помех — встроенный IR-фильтр и физическая перегородка между излучателем и приемником минимизируют влияние внешнего освещения.
• Регулируемая чувствительность — прецизионный потенциометр позволяет точно настроить порог срабатывания цифрового выхода под конкретные задачи.
• Широкий диапазон питания — стабильная работа от 3.3В до 5В позволяет использовать с разными микроконтроллерами без дополнительных преобразователей.
• Компактный дизайн — малые размеры и удобные pin-разъемы обеспечивают легкую интеграцию в любые проекты и прототипы.

🔧 Где применяется?

Роботы-следователи линий- точное различение темных и светлых поверхностей для стабильной навигации.

Автоматические сортировщики- детекция наличия предметов в зоне контроля для управления механизмами.

Системы подсчета объектов- подсчет продукции на конвейере и контроль прохождения деталей.

Датчики присутствия- бесконтактное обнаружение предметов в заданной точке или нише.

Бесконтактные выключатели- запуск сценариев при появлении/исчезновении объекта в пределах 1–8 мм.

Системы позиционирования- контроль положения элементов и фиксация прохождения меток.

Датчики уровня жидкости- косвенный контроль наличия/приближения поверхности через отражение.

Охранные системы- обнаружение приближения объектов в малых зазорах и узлах.

📦 Технические характеристики

Рабочее напряжение: 3.3В - 5В постоянного тока
Длина волны IR-излучателя: 950нм (инфракрасный спектр)
Дальность обнаружения: Минимальная: 1мм; Максимальная: до 8мм (зависит от отражающих свойств объекта)
Тип фотоприемника: NPN силиконовый фототранзистор
Компаратор: LM393 (двойной компаратор напряжения)

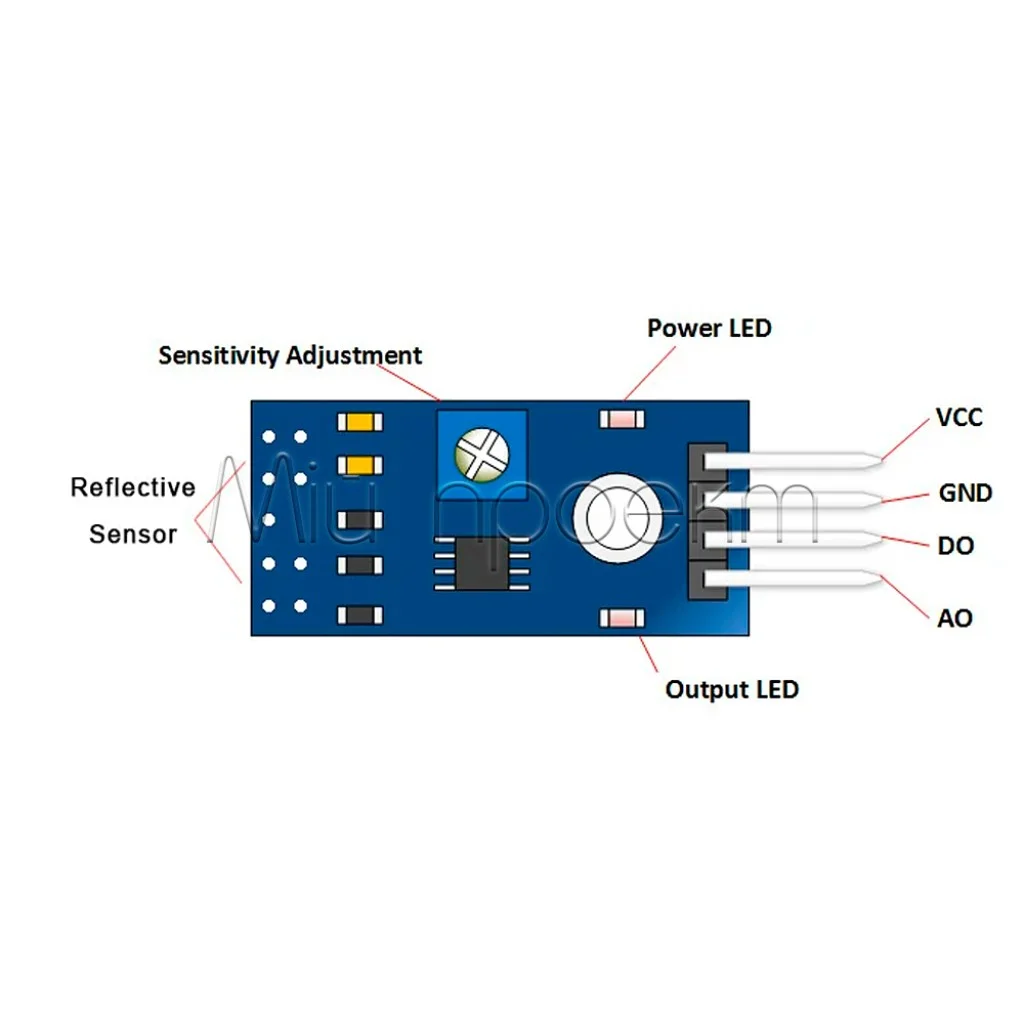

Выходы: A0 - аналоговый выход (пропорциональный количеству отраженного света); D0 - цифровой выход (HIGH/LOW в зависимости от порога)
Логика цифрового выхода: LOW при обнаружении объекта, HIGH при отсутствии
Потребление тока: до 25мА при работе
Температурный диапазон: -25°C до +85°C

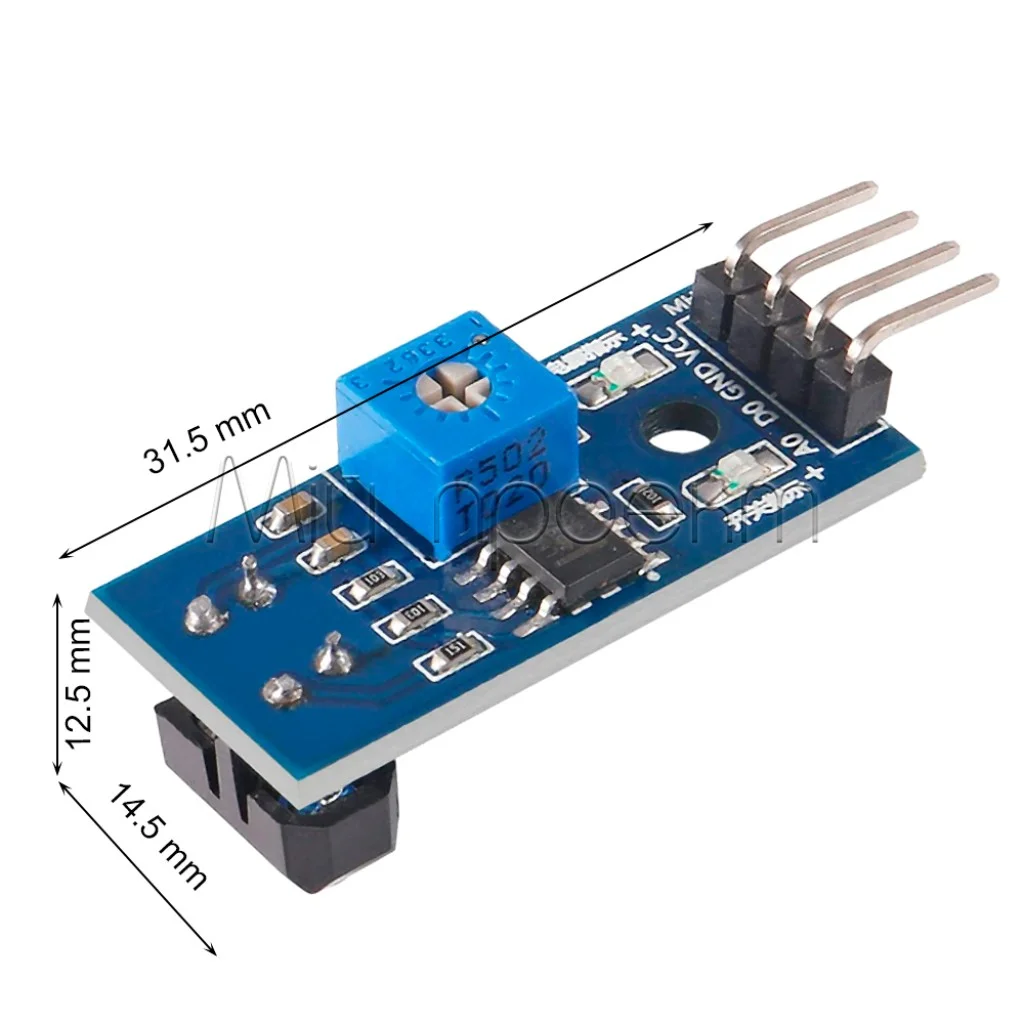

Размеры платы: 31.5 × 14.5мм

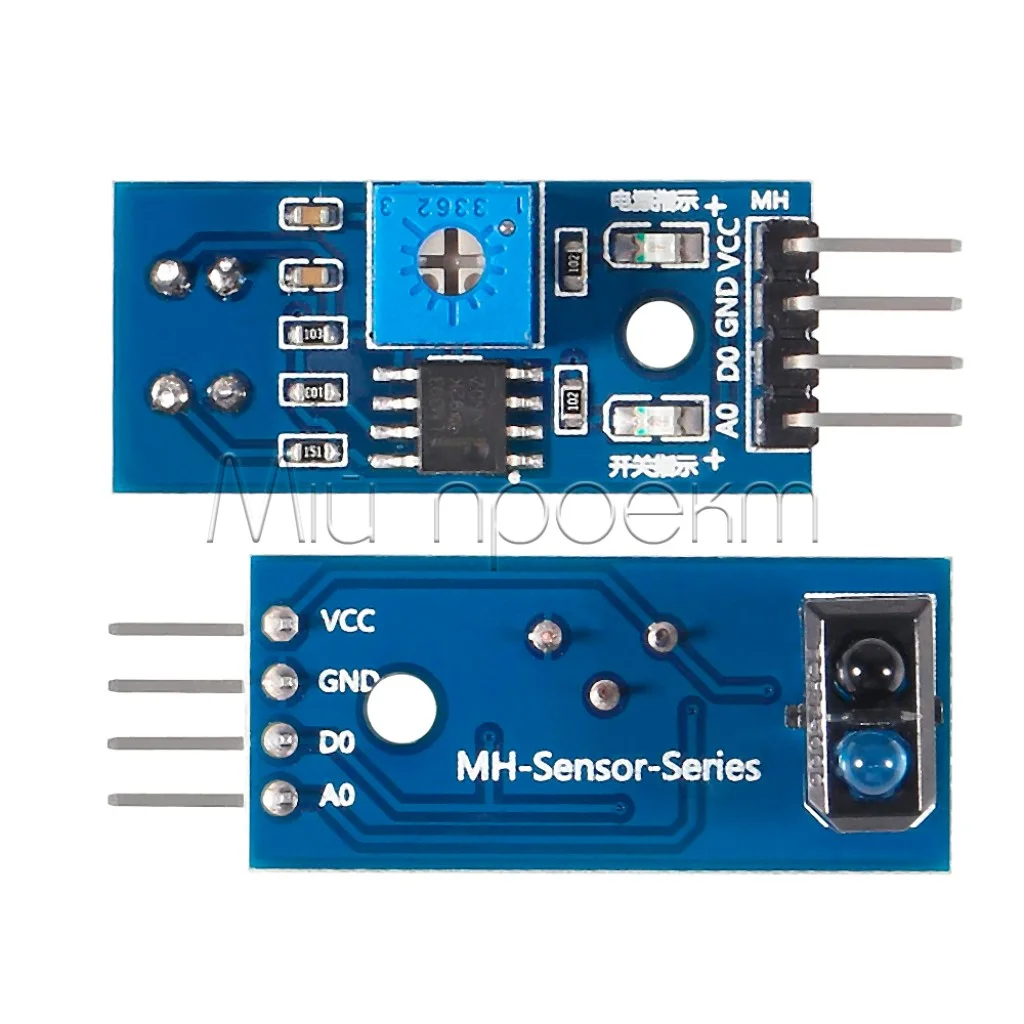

Количество выводов: 4 (VCC, GND, A0, D0)
Индикация: светодиод питания и статуса
Корпус датчика: черный пластик с IR-фильтром
Защитная перегородка: встроенная для предотвращения прямого попадания света
Регулировка чувствительности: многооборотный потенциометр
Тип выходного сигнала: 0 и 1
Тип микросхемы: LM393
Расстояние обнаружения препятствий: 1 - 8 мм, фокусное расстояние 2.5 мм

⚠️ Важно знать

Калибровка чувствительности – перед использованием обязательно отрегулируйте потенциометр для достижения оптимальной чувствительности. Начальную настройку рекомендуется проводить с эталонными объектами разной отражающей способности. Слишком высокая чувствительность может вызвать ложные срабатывания от внешних источников света.
Защита от помех – датчик может реагировать на мощные источники инфракрасного излучения (солнечный свет, лампы накаливания). Для минимизации помех используйте программные методы: считывание фонового уровня при выключенном IR-светодиоде и дифференциальный анализ сигнала.
Оптимальная рабочая дистанция – наилучшая чувствительность достигается на расстоянии 3-8мм от объекта. На меньшем расстоянии возможно насыщение фототранзистора, на большем – снижение чувствительности. Учитывайте отражающие свойства материалов: белые поверхности обнаруживаются на большем расстоянии, черные – на меньшем.
Электрическое подключение – обязательно соблюдайте полярность питания. Используйте стабилизированный источник питания для предотвращения повреждения компаратора. При подключении к Arduino или другим микроконтроллерам убедитесь в совместимости логических уровней.
Программная обработка сигнала – для повышения надежности используйте цифровую фильтрацию сигнала, усреднение нескольких измерений и установку задержек для устранения дребезга контактов. Аналоговый выход позволяет реализовать адаптивные алгоритмы обработки с учетом текущих условий освещения.

❓ FAQ

Какое оптимальное рабочее расстояние для датчика TCRT5000?

Наилучшая чувствительность обычно достигается на расстоянии 3–8 мм от объекта; на меньшем возможно насыщение фототранзистора, на большем — снижение чувствительности.

Как уменьшить ложные срабатывания от внешнего освещения?

Избегайте мощных источников ИК-излучения (солнце, лампы накаливания), отрегулируйте чувствительность потенциометром и при необходимости применяйте программную фильтрацию/усреднение показаний.

Какое напряжение питания поддерживает модуль?

Датчик стабильно работает от 3.3 В до 5 В постоянного тока.

Как настроить порог срабатывания цифрового выхода?

Используйте встроенный потенциометр: отрегулируйте его под тип поверхности и рабочее расстояние, пока цифровой выход не начнет стабильно переключаться в нужный момент.

#TCRT5000 #ИнфракрасныйДатчик #ОптическийСенсор #Arduino #Робототехника #ЛинейныйСледопыт

Характеристики

-Основные-

-Рабочее напряжение-

3.3 - 5 В

-Тип выходного сигнала-

0 и 1

-Дополнительные-

-Тип микросхемы-

LM393

-Расстояние обнаружения помехи-

1 - 8 мм, фокусное расстояние 2.5 мм

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Почему мой датчик TCRT5000 работает один день, а на следующий выдает постоянное значение?

!Сенсор чувствителен к окружающему ИК-свету, который может меняться. Рекомендуется изоляция или настройка чувствительности.
?Как использовать TCRT5000 для считывания оборотов в счетчике, и какие проблемы могут возникнуть?

!Нужно настроить чувствительность и добавить сглаживание (debouncing) в коде, чтобы избежать ложных срабатываний.
?Может ли TCRT5000 различать разные цвета, и как он работает с отражающими поверхностями?

!Сенсор реагирует на ИК-отражательную способность, а не на видимые цвета. Тестируйте материалы и настройте чувствительность.
?Как лучше всего настроить TCRT5000 для точного обнаружения?

!Правильно подключите, отрегулируйте чувствительность, расположите на расстоянии 1–5 мм, тестируйте и изолируйте от света.
?Как отладить, если один датчик TCRT5000 не работает, а другой работает?

!Проверьте подключение, питание, физическое состояние, настройки чувствительности и протестируйте путем замены.
