Кратко об AC4L

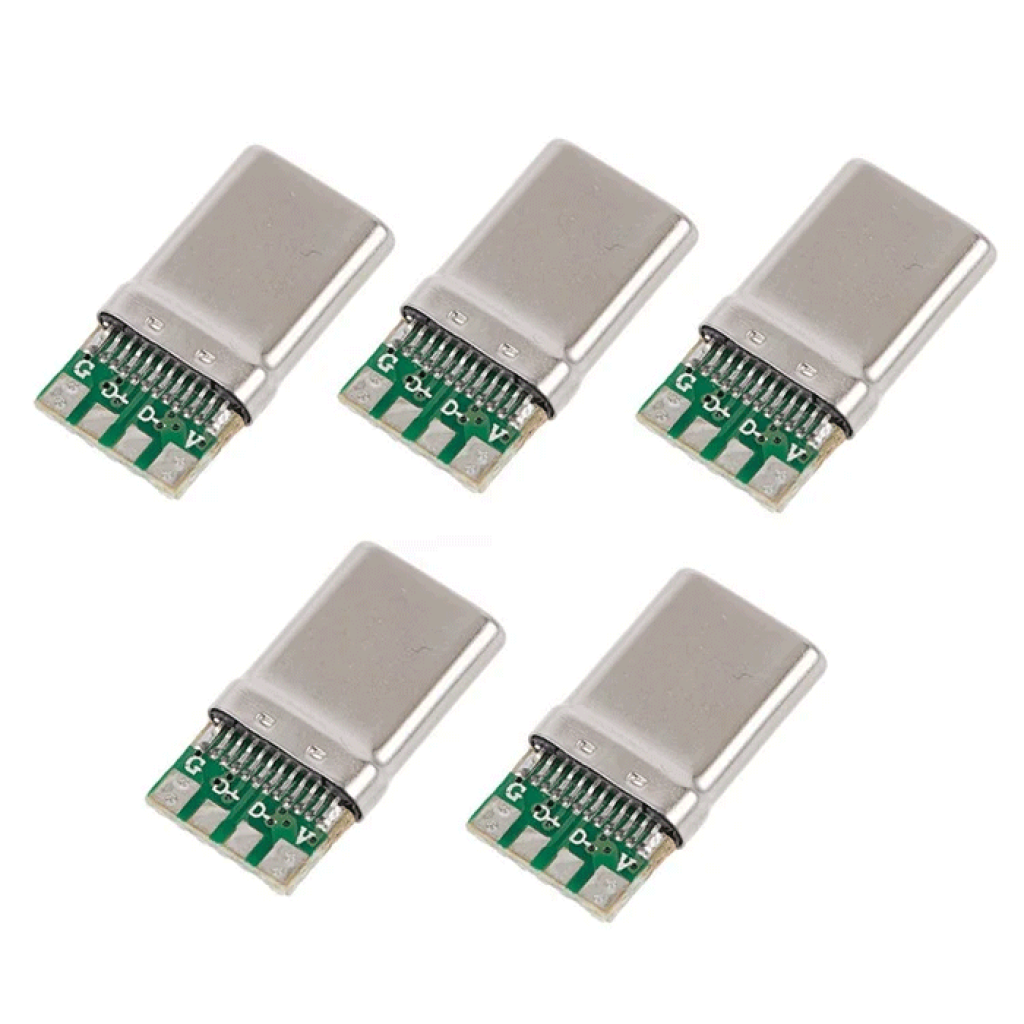

AC4L — штекер USB Type-C типа «папа» с четырьмя монтажными контактами VBUS, GND, D+ и D− для сборки или ремонта кабелей питания и базовой передачи данных USB 2.0.
Рабочее напряжение составляет 5 В. Максимальные 20 В и 3 А являются предельными параметрами коннектора, а не гарантированным режимом готового кабеля: фактические возможности зависят от источника, схемы USB-C, проводников, пайки и потребителя.
Ключевые характеристики
- Тип
- штекер USB Type-C, «папа»
- Количество контактов
- 4
- Доступные линии
- VBUS, GND, D+, D−
- Передача данных
- базовые линии USB 2.0
- Рабочее напряжение
- 5 В
- Максимальное напряжение
- 20 В — предел коннектора, а не автоматический режим USB PD
- Максимальный ток
- 3 А
- Размеры
- 16 × 8,4 × 3 мм
Подробное описание и особенности
Четыре контакта для питания и данных
На монтажную часть AC4L выведены VBUS и GND для питания, а также D+ и D− для базового обмена данными USB 2.0. Такая разводка подходит для кабелей и ремонта, где необходимы именно эти четыре линии.
Отдельных монтажных выводов CC, SBU и высокоскоростных дифференциальных пар нет. Поэтому AC4L не следует использовать как универсальную замену полноконтактного штекера USB-C или для функций USB 3.x, USB4, Thunderbolt либо передачи видео.
Питание и USB Power Delivery
Рабочий режим коннектора — 5 В. В системе USB Type-C линия CC отвечает за обнаружение подключения, ориентацию и сообщение о доступном токе, а повышенное напряжение USB Power Delivery согласовывается через CC.[1] Пассивный AC4L не заменяет PD-контроллер, поэтому обозначение 20 В описывает электрический предел коннектора, а не напряжение, которое он самостоятельно запросит у зарядного устройства.
Максимальные 3 А также не гарантируются для готового кабеля. Допустимый ток определяет самое слабое звено: источник, полная схема USB-C, сечение и длина провода, качество пайки, контакты и нагрузка.
Монтаж в кабеле

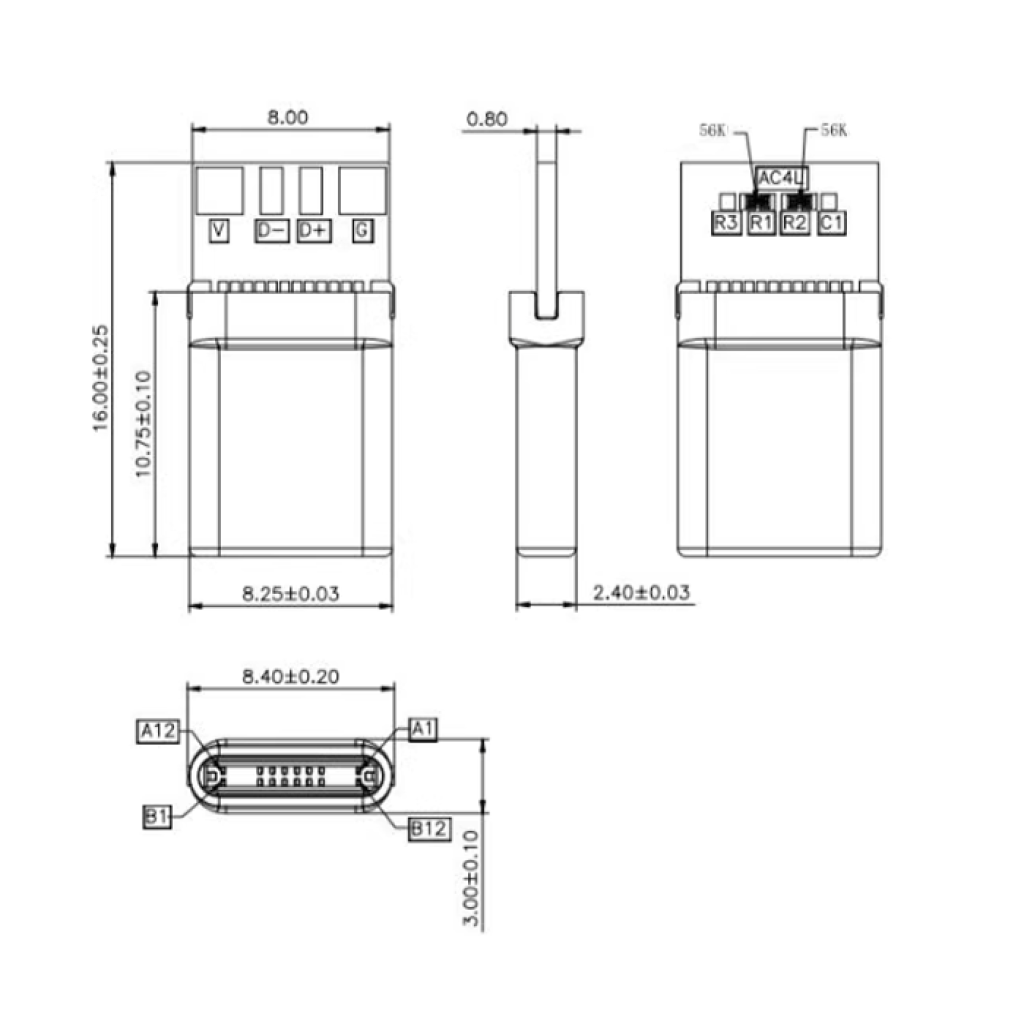

Размеры AC4L составляют 16 × 8,4 × 3 мм. Перед заменой штекера необходимо сверить механическую посадку и разводку старого кабеля, а после пайки — изолировать контакты и обеспечить разгрузку места соединения от натяжения. Для завершённой заделки кабеля подходит отдельный корпус для штекера USB Type-C.
Подойдёт / не подойдёт
Подойдёт
- для сборки кабеля с линиями VBUS, GND, D+ и D−;
- для замены повреждённого штекера в кабеле с такой же четырёхлинейной схемой;
- для базового питания 5 В и передачи данных USB 2.0 в совместимом кабеле;
- для DIY-адаптера или сервисного кабеля с заранее проверенной разводкой.
Не подойдёт
- для USB 3.x, USB4, Thunderbolt, DisplayPort Alt Mode или других высокоскоростных функций;
- для самостоятельного запроса 9, 12, 15 или 20 В от источника USB Power Delivery;
- как универсальная замена любого штекера USB-C без проверки контактов и полной схемы кабеля;
- для нагрузки свыше 3 А или напряжения свыше 20 В;
- для открытого монтажа во влажной, загрязнённой или механически нагруженной среде.
Примеры применения
Ремонт кабеля USB 2.0
AC4L можно установить вместо повреждённого штекера, если старый кабель также использует VBUS, GND, D+ и D−. Перед пайкой необходимо прозвонить проводники и сверить их назначение.
Сервисный кабель для платы
Коннектор подходит для кабеля, который одновременно подаёт 5 В и соединяет D+ и D− с интерфейсом USB 2.0 контроллера или другого совместимого устройства.
Кабель питания с возможностью передачи данных
AC4L можно использовать в собственном 5-вольтовом кабеле, когда необходимы все четыре доступные линии. Если передача данных точно не требуется, двухконтактный вариант упрощает монтаж.
Подключение
Определите назначение проводников
Прозвоните кабель мультиметром и определите VBUS, GND, D+ и D−. Не полагайтесь только на цвет изоляции: разводка и цвета могут различаться.
Припаяйте контакты
На обесточенном коннекторе подключите питание к VBUS и GND, а линии данных — к D+ и D−. Сохраняйте D+ и D− в паре и не допускайте перемычек из припоя.
Проверьте монтаж
Перед первым включением проверьте непрерывность каждой линии, отсутствие короткого замыкания между VBUS и GND и правильность подключения D+ и D−.
Измерьте напряжение без нагрузки
После подключения к источнику сначала проверьте фактическое напряжение и полярность без потребителя. Подключайте нагрузку только после получения корректного результата.
Изолируйте и зафиксируйте кабель
Закройте открытые контакты и обеспечьте разгрузку от натяжения, чтобы механическое усилие не передавалось на пайку.
Ограничения и безопасность
Не подавайте повышенное напряжение без согласования
Для напряжения свыше 5 В необходимы совместимый источник, PD-контроллер и нагрузка, рассчитанная на выбранный режим. Прямая подача 9–20 В на 5-вольтовое устройство может сразу повредить его.
Проверяйте полярность и отсутствие короткого замыкания
Перепутанные VBUS и GND или перемычка из припоя могут повредить источник, кабель либо потребитель. Проверяйте монтаж мультиметром перед первым включением.
3 А — максимальный предел
Фактический допустимый ток готового кабеля может быть ниже. Заметный нагрев штекера, провода или места пайки является основанием немедленно отключить питание и проверить монтаж.
Защитите монтажную часть
Изолируйте контакты, зафиксируйте провод и не используйте открытый коннектор во влажной или загрязнённой среде.
FAQ
Передаёт ли AC4L данные?
Да, AC4L имеет контакты D+ и D− для базового соединения USB 2.0. Работоспособность и скорость готового кабеля зависят от правильной разводки, провода, длины и качества монтажа.
Поддерживает ли коннектор USB 3.x или Thunderbolt?
Нет. Четыре доступных контакта не содержат высокоскоростных пар, необходимых для USB 3.x, USB4 или Thunderbolt.
Можно ли получить 20 В от любого зарядного устройства USB-C?
Нет. AC4L не выполняет согласование USB PD. Для напряжения свыше 5 В необходимы совместимый PD-источник и отдельный контроллер, а фактическое напряжение следует проверить до подключения потребителя.
Можно ли собрать кабель USB-C ↔ USB-C только с этим штекером?
Не следует считать AC4L самодостаточным решением для универсального кабеля USB-C ↔ USB-C. Необходимо проверить реализацию CC, роль источника и потребителя, а также полную схему обоих концов кабеля.
Альтернативы по функции
Если требуется только питание
AC2L Type-C 2-Pin имеет только VBUS и GND и подходит для совместимого кабеля питания без линий данных.
Если требуется повышенное напряжение от USB PD
PD-триггер PDC004 предназначен для согласования одного из поддерживаемых профилей 9/12 В или 15/20 В. Перед выбором необходимо сверить аппаратную версию модуля, возможности источника и требования нагрузки.
Документы и источники
- Texas Instruments, A Primer on USB Type-C and Power Delivery Applications and Requirements, Rev. B, 2022 — назначение CC, условия сообщения о доступном токе и согласование повышенного напряжения USB Power Delivery.
