Кратко об AC2L

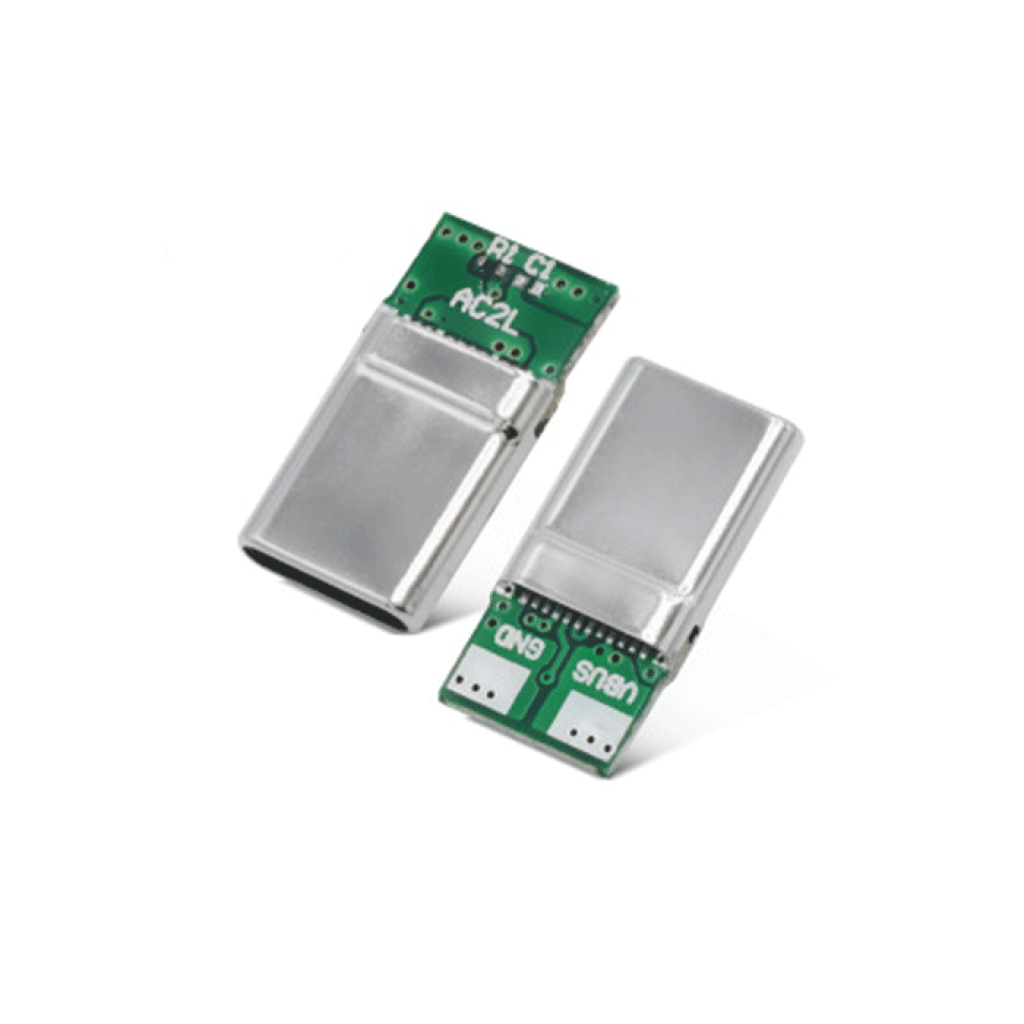

AC2L — штекер USB Type-C типа «папа» с двумя доступными контактами VBUS и GND для сборки или ремонта кабеля питания.
Коннектор предназначен только для питания: линии передачи данных на контакты не выведены. Рабочее напряжение составляет 5 В, максимальное напряжение разъёма — 20 В, максимальный ток — 3 А.
Ключевые характеристики
- Тип
- штекер USB Type-C, «папа»
- Контакты
- 2: VBUS и GND
- Функция
- питание без передачи данных
- Рабочее напряжение
- 5 В
- Максимальное напряжение
- 20 В
- Максимальный ток
- 3 А
- Материал контактов
- медный сплав
- Рабочая температура
- от −25 до +85 °C
- Ресурс подключений
- до 10 000 циклов
- Размеры
- 16 × 8,4 × 3 мм
Подробное описание и особенности
Два контакта для линии питания
На монтажную часть AC2L выведены VBUS и GND. Такая конструкция упрощает подключение двухжильного провода в кабеле, адаптере или собственном электронном устройстве, когда через USB Type-C необходимо передавать только питание.
Отсутствие доступных D+ и D− означает, что коннектор не подходит для синхронизации, передачи данных USB 2.0/3.x, видео или других сигнальных функций. При ремонте AC2L следует использовать только вместо разъёма с такой же двухконтактной схемой и совместимыми электрическими параметрами.
Напряжение, ток и USB Power Delivery
В USB Type-C линия CC используется для обнаружения подключения и сообщения о доступном токе, а USB Power Delivery передаёт через CC команды для согласования повышенного напряжения.[1] Поэтому максимальные 20 В характеризуют электрический предел коннектора, но не являются автоматически доступным режимом зарядного устройства USB-C.
Для питания 5 В необходимо проверить совместимость готового кабеля с конкретным источником и потребителем. Для получения 9, 12, 15 или 20 В от источника USB PD требуется отдельный PD-контроллер или триггер. Максимальные 3 А также не являются гарантированным током системы: фактический предел определяют источник, кабель, пайка, контакты и нагрузка.
Монтаж и механическая защита

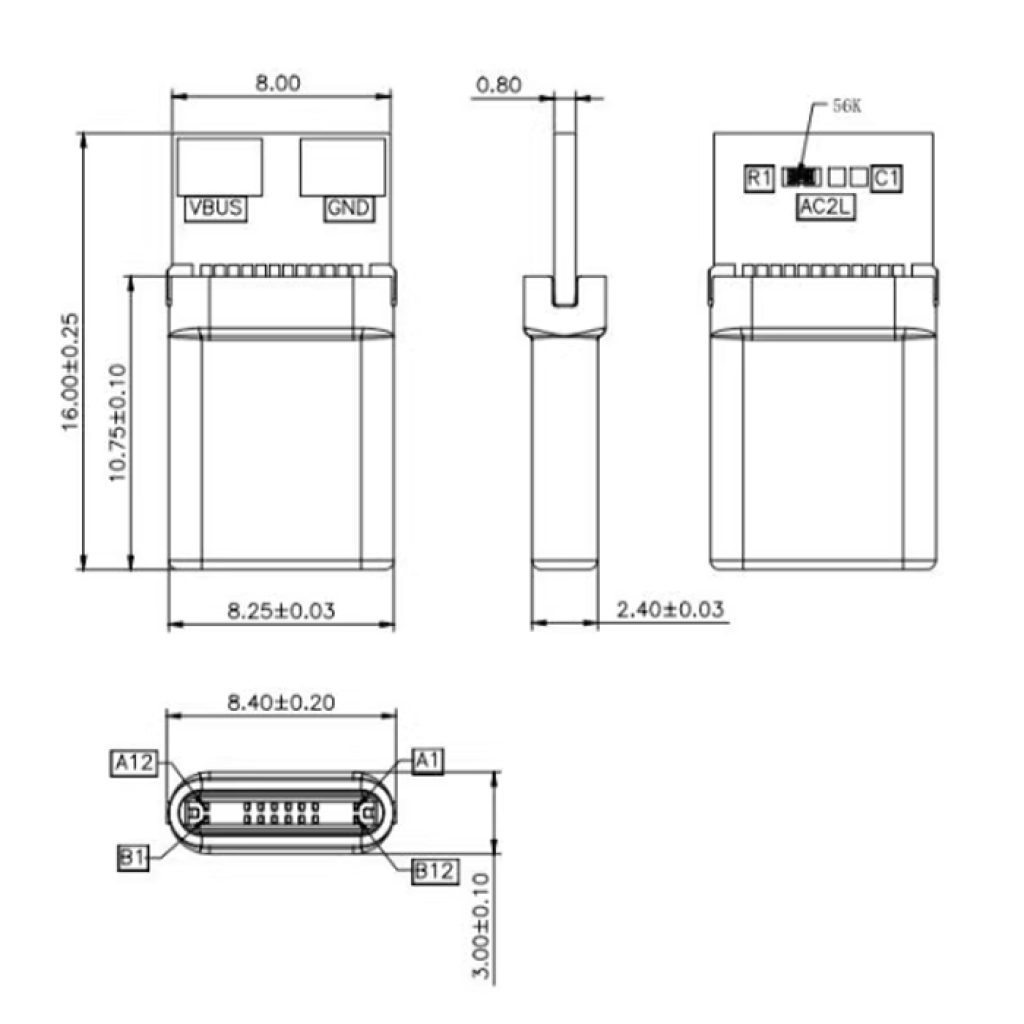

Размеры коннектора составляют 16 × 8,4 × 3 мм. После пайки контакты необходимо изолировать, а провод — зафиксировать так, чтобы натяжение не передавалось на место соединения. Отдельный корпус помогает закрыть монтажную часть и оформить кабельное окончание.
Подойдёт / не подойдёт
Подойдёт
- для сборки двухжильного кабеля питания со штекером USB Type-C;
- для замены повреждённого штекера в совместимом кабеле без линий данных;
- для DIY-устройства с рабочим питанием 5 В, если схема совместимости USB-C уже предусмотрена;
- для контролируемого нестандартного подключения, где напряжение, полярность и допустимый ток известны заранее.
Не подойдёт
- для передачи USB-данных, видео или аудиосигналов;
- для самостоятельного запроса 9, 12, 15 или 20 В у зарядного устройства USB PD;
- как универсальная замена любого штекера USB-C без проверки схемы кабеля;
- для нагрузки свыше 3 А или напряжения свыше 20 В;
- для открытого монтажа во влажной или загрязнённой среде.
Примеры применения
Ремонт кабеля питания
AC2L можно установить вместо повреждённого штекера в двухжильном кабеле, если прежнее подключение также использовало только VBUS и GND. Перед пайкой необходимо сверить напряжение, полярность и требуемый ток.
Кабель 5 В для собственного устройства
Коннектор подходит для компактного кабеля питания DIY-устройства с известным входным напряжением 5 В. Совместимость с источником USB-C и фактическое напряжение проверяют до подключения нагрузки.
Съёмное питание в прототипе
Штекер можно использовать как кабельное окончание в стендовом или встраиваемом проекте, где внешняя схема уже обеспечивает правильное напряжение, ограничение тока и защиту нагрузки.
Подключение
Проверьте требования потребителя
Выясните номинальное напряжение, допустимый ток, полярность и функцию разъёма. Одинаковая форма USB-C не гарантирует одинаковую электрическую схему.
Подключите VBUS и GND
На обесточенном коннекторе припаяйте положительный провод к VBUS, а общий — к GND. Не допускайте перемычек из припоя между контактами и металлической оболочкой.
Проверьте монтаж мультиметром
Перед подачей питания проверьте отсутствие короткого замыкания. Затем без нагрузки измерьте фактическое напряжение и убедитесь в правильной полярности.
Изолируйте и зафиксируйте провод
Закройте открытые контакты и обеспечьте разгрузку кабеля от натяжения. Для завершённого монтажа можно использовать корпус для штекера USB Type-C.
Выполните пробный запуск
Подключите нагрузку после проверки напряжения. Во время первого запуска контролируйте стабильность работы и нагрев коннектора, кабеля и места пайки.
Ограничения и безопасность
Не подавайте повышенное напряжение без согласования
Прямая подача 9–20 В на устройство, рассчитанное на 5 В, может немедленно его повредить. Повышенное напряжение используйте только после корректного USB PD-согласования и проверки требований нагрузки.
Проверяйте полярность и отсутствие короткого замыкания
Перепутанные VBUS и GND или перемычка из припоя могут повредить источник, кабель или потребитель. Проверяйте монтаж мультиметром до первого включения.
3 А — максимальный предел коннектора
Доступный ток может быть ниже из-за ограничений источника, кабеля, пайки или нагрузки. Заметный нагрев является основанием немедленно отключить питание и проверить монтаж.
Защитите место пайки
Изолируйте контакты и зафиксируйте провод после сборки. Избегайте воздействия влаги, металлической пыли и механической нагрузки на открытую монтажную часть.
FAQ
Передаёт ли AC2L данные?
Нет. На коннектор выведены только VBUS и GND, поэтому он предназначен исключительно для питания.
Можно ли получить 20 В от любого зарядного устройства USB-C?
Нет. AC2L не заменяет USB PD-триггер. Для получения напряжения выше 5 В требуются совместимый PD-источник и отдельный контроллер, который согласует необходимый профиль.
Будет ли готовый кабель работать от любого порта USB-C?
Не обязательно. Совместимость зависит от полной схемы кабеля, реализации линии CC, ролей источника и потребителя. Проверьте фактическое напряжение без нагрузки.
Гарантирует ли коннектор ток 3 А?
Нет. 3 А — максимальный предел самого коннектора; фактический допустимый ток определяется самым слабым звеном всей системы.
Альтернативы по функции
Если нужны D+ и D−
Для кабеля с базовыми линиями питания и данных рассмотрите AC4L Type-C 4-Pin. Перед монтажом также необходимо проверить полную схему совместимости USB-C.
Если требуется повышенное напряжение от USB PD
Модуль-триггер PDC004 предназначен для согласования одного из поддерживаемых профилей USB Power Delivery. Версию модуля, необходимое напряжение и возможности источника следует сверить до подключения потребителя.
Документы и источники
- Texas Instruments, A Primer on USB Type-C and Power Delivery Applications and Requirements, Rev. B — роль линии CC в обнаружении подключения, сообщении о доступном токе и согласовании повышенного напряжения USB Power Delivery.
