Кратко о корпусе штекера USB Type-C

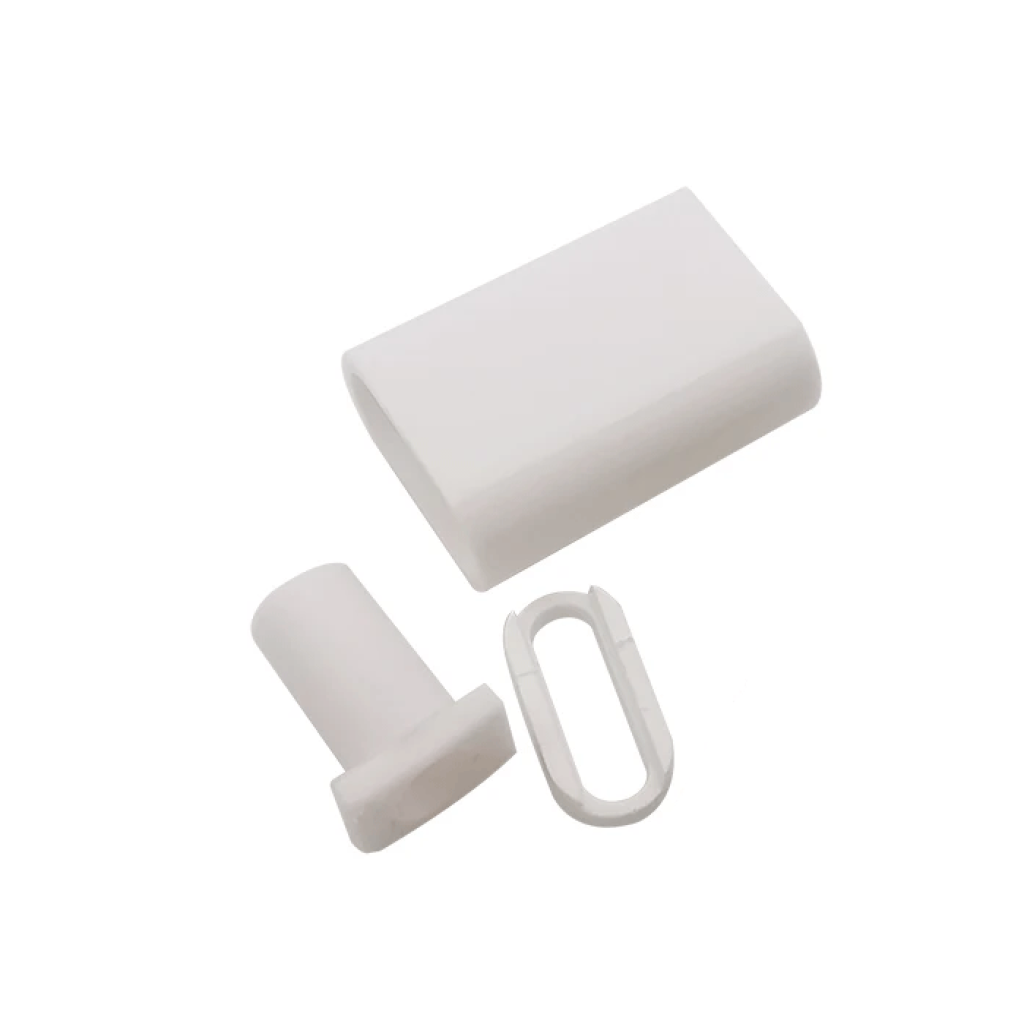

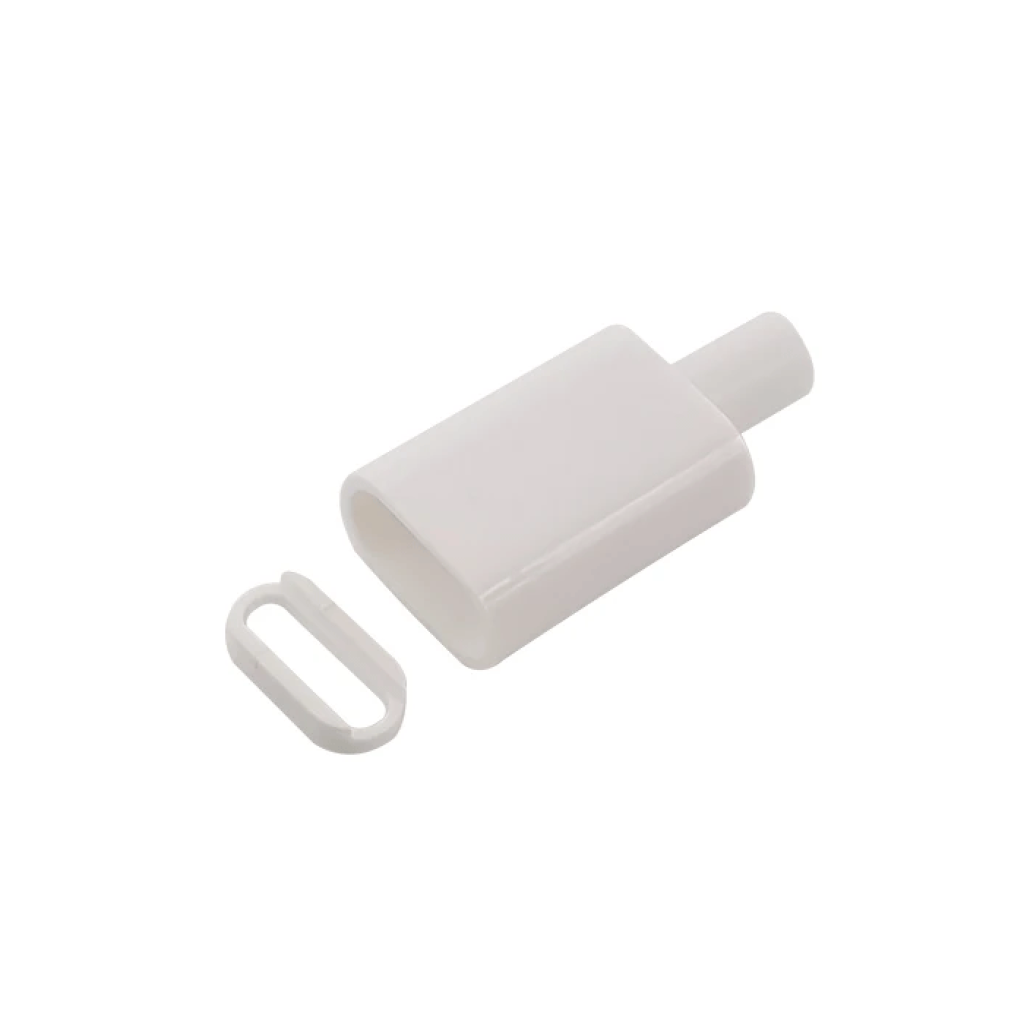

Пластиковый корпус предназначен для оформления и механической защиты кабельного штекера USB Type-C типа «папа» после монтажа провода.

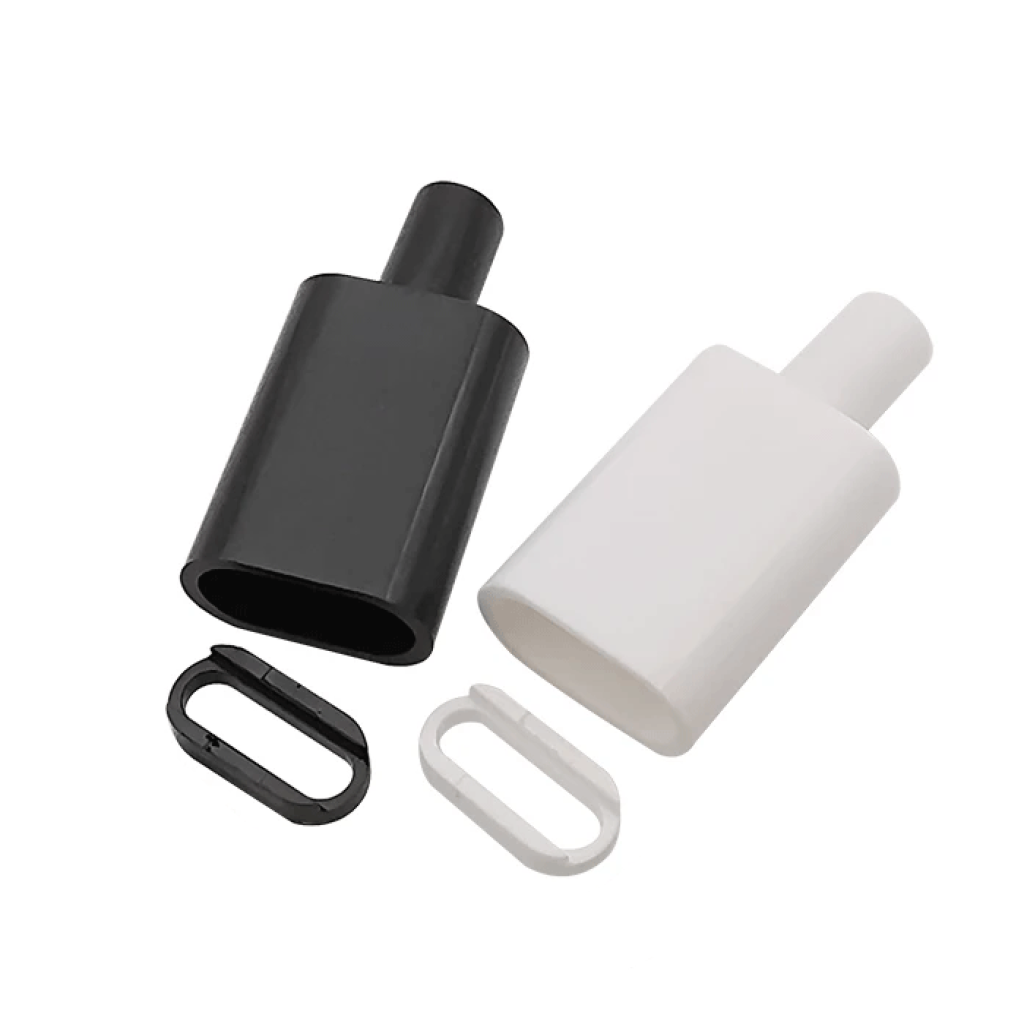

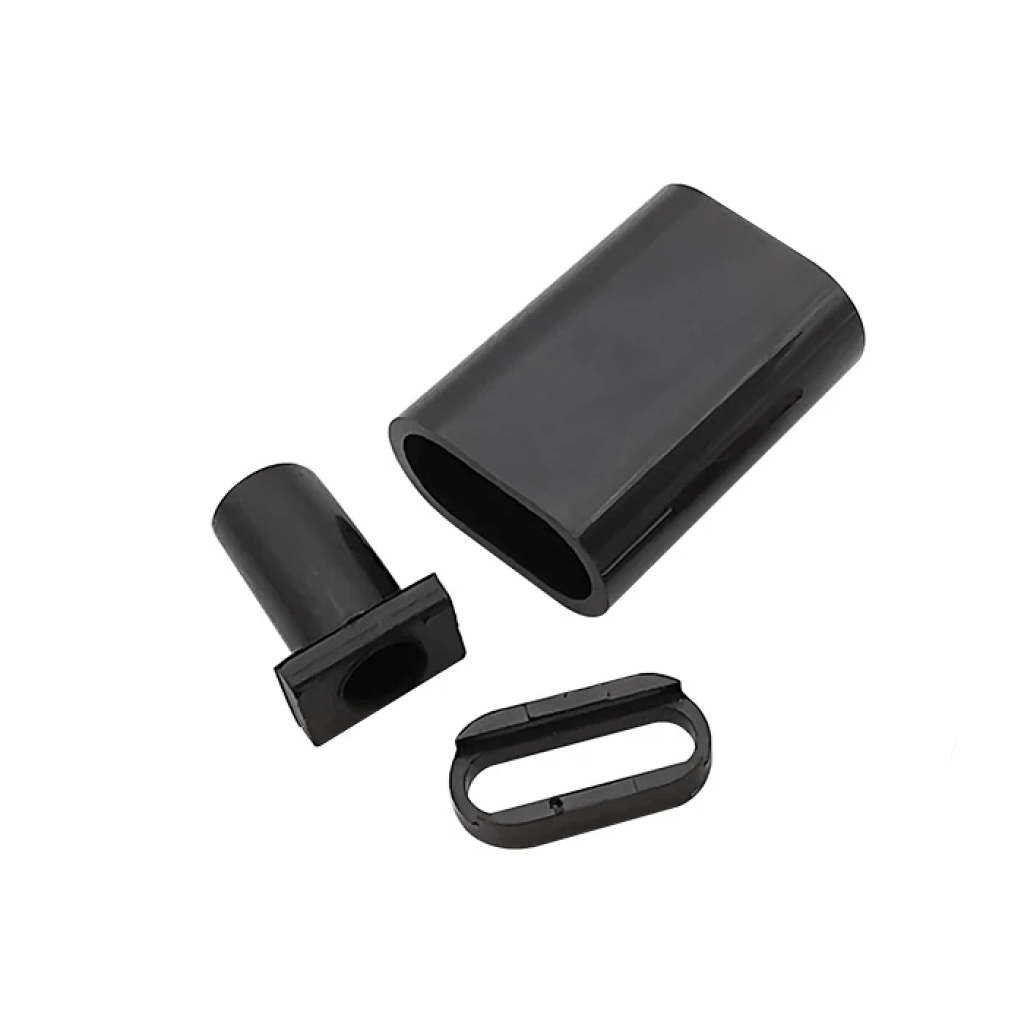

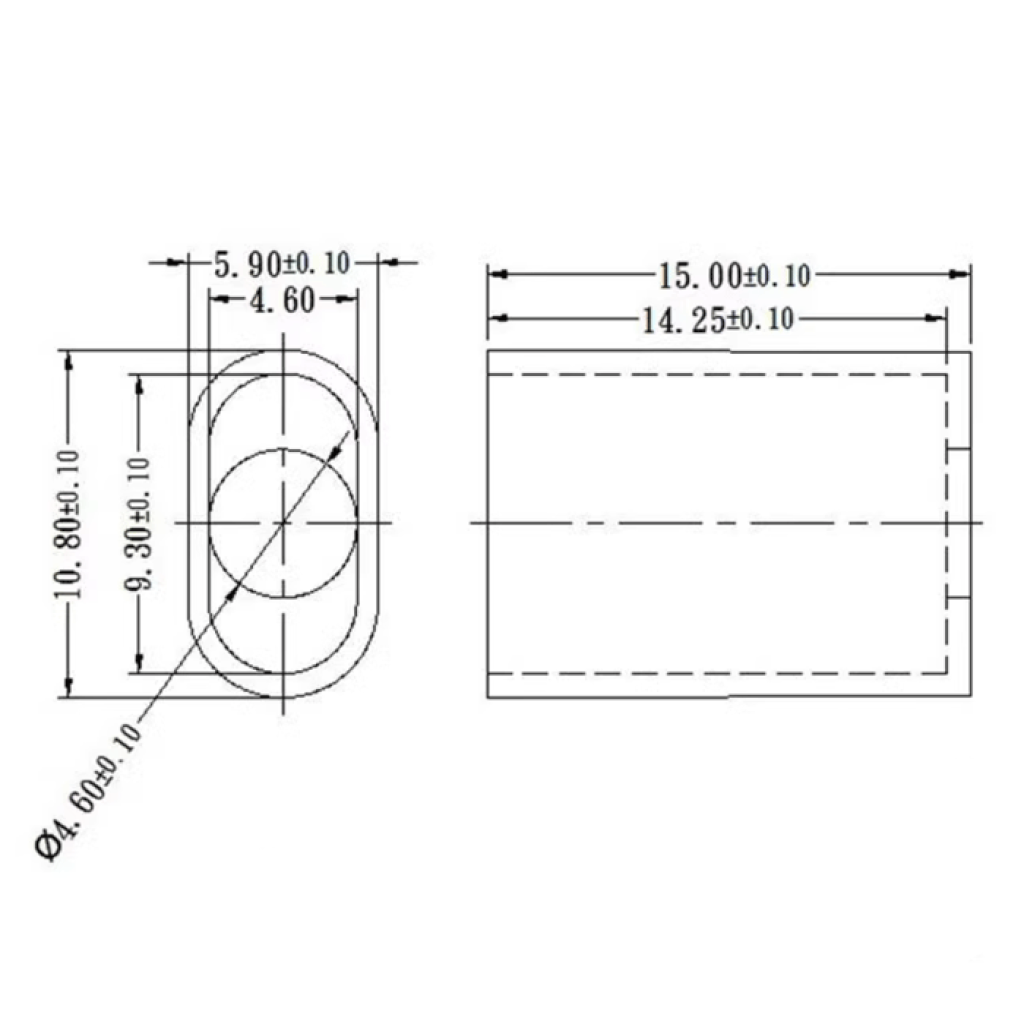

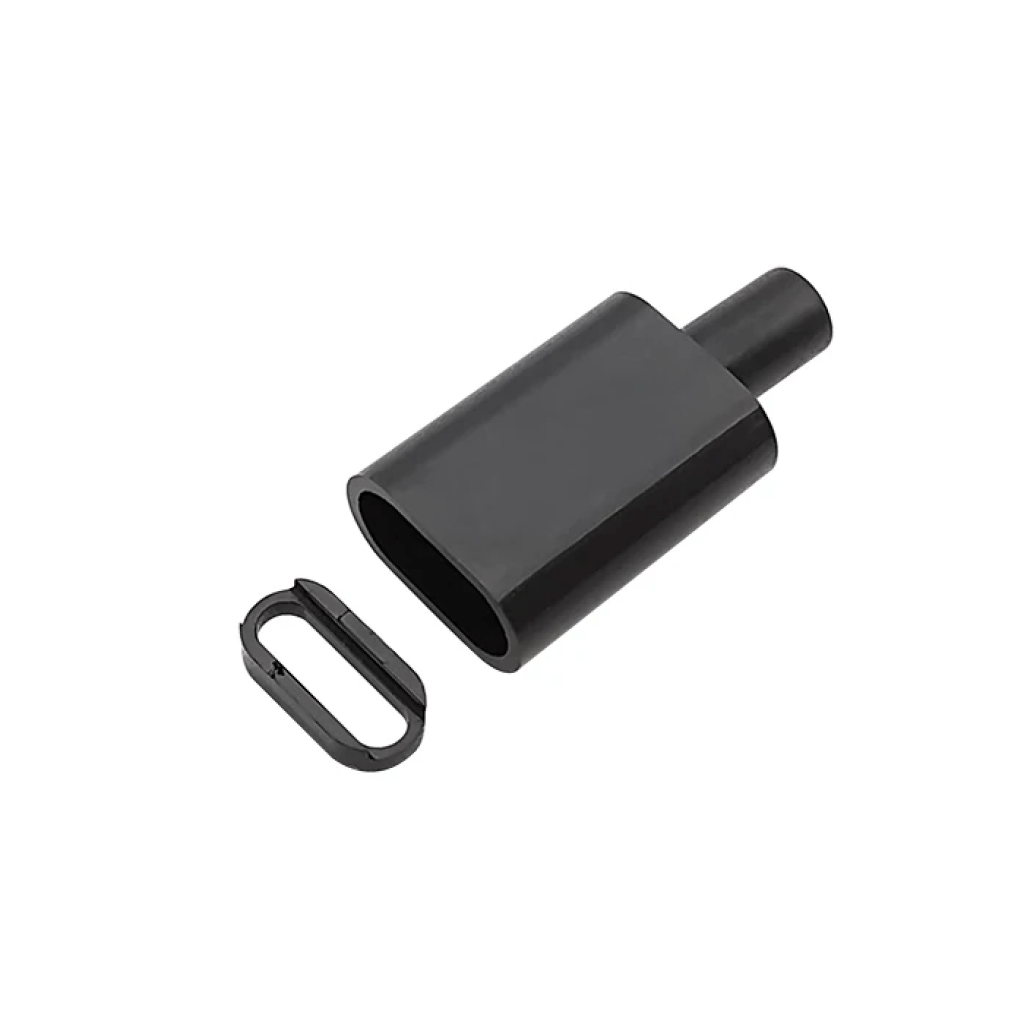

Габариты корпуса составляют 15 × 10,8 × 5,9 мм. Доступны белый и чёрный варианты цвета.
Ключевые характеристики
- Тип
- корпус для кабельного штекера USB Type-C «папа»
- Материал
- пластик
- Размеры
- 15 × 10,8 × 5,9 мм
- Допуск размеров
- ±0,10 мм
- Цвета
- белый или чёрный
- Назначение
- закрытие и фиксация монтажной части штекера
- Монтаж
- ручная сборка
Подробное описание и особенности
Механическая оболочка для кабельного коннектора
Корпус закрывает заднюю монтажную часть штекера и место подключения кабеля. Он подходит для сборки нового кабеля или замены повреждённой съёмной оболочки, если геометрия коннектора соответствует внутренней посадке.
Корпус не является электрическим разъёмом и не определяет поддержку зарядки, USB Power Delivery или передачи данных. Эти возможности зависят от установленного коннектора, количества выведенных контактов, распиновки и самого кабеля.
Проверка посадки перед монтажом
До пайки выполните сухую примерку. Коннектор должен размещаться без перекоса, а кабель — выходить без защемления. Если части корпуса не сходятся или давят на коннектор либо провод, не применяйте силу: повторно проверьте размеры и расположение деталей.
Подойдёт / не подойдёт
Подойдёт
- для сборки кабеля с совместимым паяным штекером USB Type-C;
- для замены повреждённой съёмной оболочки при условии соответствующей посадки;
- для кабеля питания, сервисного кабеля или DIY-адаптера с отдельно подобранным коннектором;
- для закрытия монтажной части после проверки пайки и изоляции.
Не подойдёт
- в качестве самостоятельного штекера без отдельного коннектора;
- в качестве универсальной оболочки для любого штекера USB Type-C без примерки;
- для готового литого штекера, конструкция которого не предусматривает разборку;
- для герметичного или водозащищённого кабельного соединения.
Примеры применения
Кабель питания
Корпус можно установить поверх совместимого двухконтактного штекера после пайки, проверки полярности и изоляции контактов.
Кабель с линиями USB 2.0
Для совместимого четырёхконтактного коннектора корпус закрывает монтажную часть после подключения питания и линий D+ и D−.
Ремонт кабельного окончания
Корпус можно использовать вместо повреждённой оболочки, если штекер исправен, его задняя часть соответствует посадке, а кабель проходит через выход без защемления.
Сборка
Примерьте детали
Проверьте размещение коннектора, направление выхода кабеля и смыкание корпуса без чрезмерного усилия.
Выполните электрический монтаж
Паяйте обесточенный коннектор в соответствии с его распиновкой. После монтажа проверьте полярность, необходимые линии и отсутствие короткого замыкания.
Изолируйте места пайки
Открытые контакты и проводники не должны касаться друг друга или металлической оболочки штекера. Внешний корпус не заменяет проверку изоляции.
Закройте корпус
Расположите кабель без перегиба и защемления, после чего соберите корпус без чрезмерного давления.
Ограничения и безопасность
Проверяйте механическую совместимость
Обозначение USB Type-C не гарантирует соответствие внутренней посадке корпуса. Несовместимый коннектор может перекашиваться, зажимать провод или не фиксироваться.
Не закрывайте непроверенную пайку
Короткое замыкание, перепутанная полярность или контакт проводника с металлической частью штекера могут повредить подключённое оборудование. Проверьте монтаж мультиметром до сборки и первого включения.
Корпус не является герметичным
Не используйте собранный штекер во влажной или загрязнённой среде без отдельно предусмотренной защиты.
Не применяйте чрезмерную силу
Чрезмерное давление может деформировать пластик, повредить коннектор или зажать кабель. Трещины или деформированный корпус являются основанием для замены.
FAQ
Подходит ли корпус к любому штекеру USB Type-C?
Нет. Задняя монтажная часть, плата и выход кабеля могут отличаться, поэтому перед монтажом необходима примерка.
Влияет ли корпус на быструю зарядку или передачу данных?
Нет. Корпус выполняет механическую функцию. Электрические возможности определяют коннектор, его контакты, кабель и схема подключения.
Можно ли установить корпус на готовый литой кабель?
Только если штатная оболочка снимается без повреждения коннектора, а геометрия штекера соответствует посадке. Для неразборного литого окончания корпус не предназначен.
Совместимые коннекторы
Варианты для сборки кабеля
Для кабеля только с питанием можно выбрать AC2L Type-C 2-Pin. Если необходимы VBUS, GND, D+ и D− для базового соединения USB 2.0, доступен AC4L Type-C 4-Pin. До пайки проверьте механическую посадку и полную электрическую схему кабеля.
