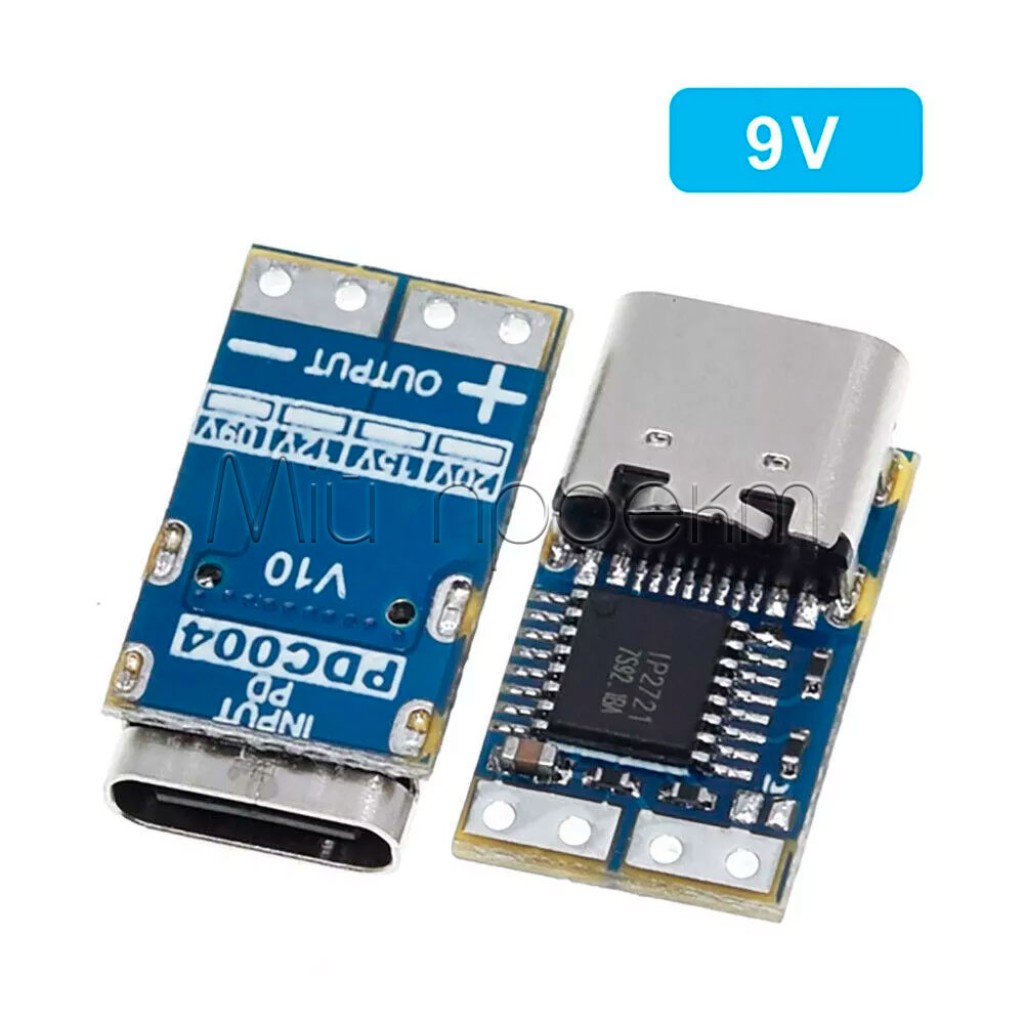

Кратко о PDC004
PDC004 — компактный USB-C PD-триггер для получения фиксированного напряжения на выходных площадках под пайку от совместимого блока питания или пауэрбанка с USB Power Delivery.
Модуль запрашивает у источника один из профилей своей аппаратной версии: 9/12 В или 15/20 В. PDC004 не повышает, не понижает и не регулирует напряжение как DC-DC преобразователь, поэтому источник должен поддерживать нужный PD-профиль, а фактическое напряжение следует измерить до подключения нагрузки.
Ключевые характеристики
- Тип
- USB-C PD-триггер фиксированного напряжения
- Контроллер
- IP2721
- Протоколы
- USB Power Delivery 2.0/3.0, режим потребителя питания[1]
- Аппаратные версии
- 9/12 В или 15/20 В
- Настройка перемычкой
- разомкнута — 9 В или 15 В; замкнута — 12 В или 20 В, в зависимости от версии
- Вход
- гнездо USB Type-C
- Выход
- контактные площадки под пайку с маркировкой «+ OUT −»
- Регулировка напряжения
- отсутствует; модуль передаёт согласованное напряжение VBUS
- Размеры модуля

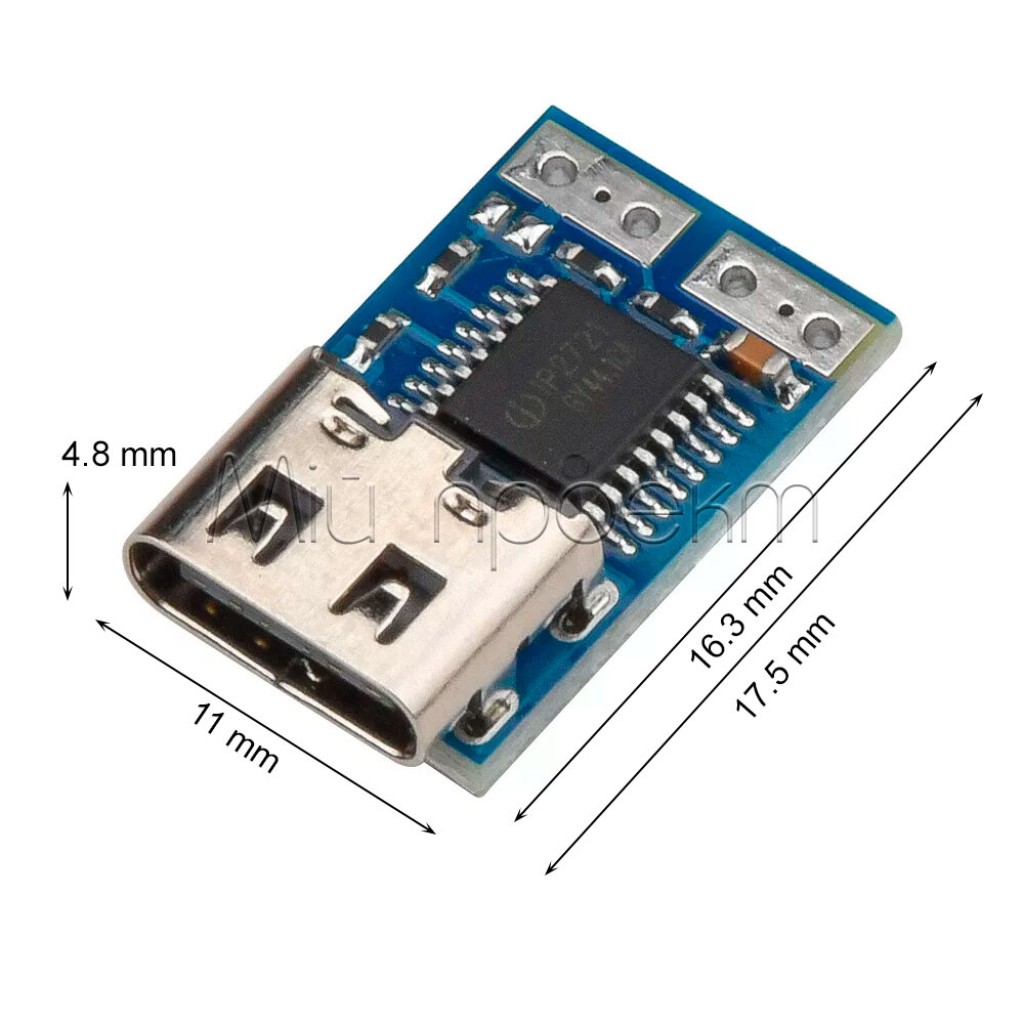

- 16,3 × 11 × 4,8 мм
Подробное описание и особенности

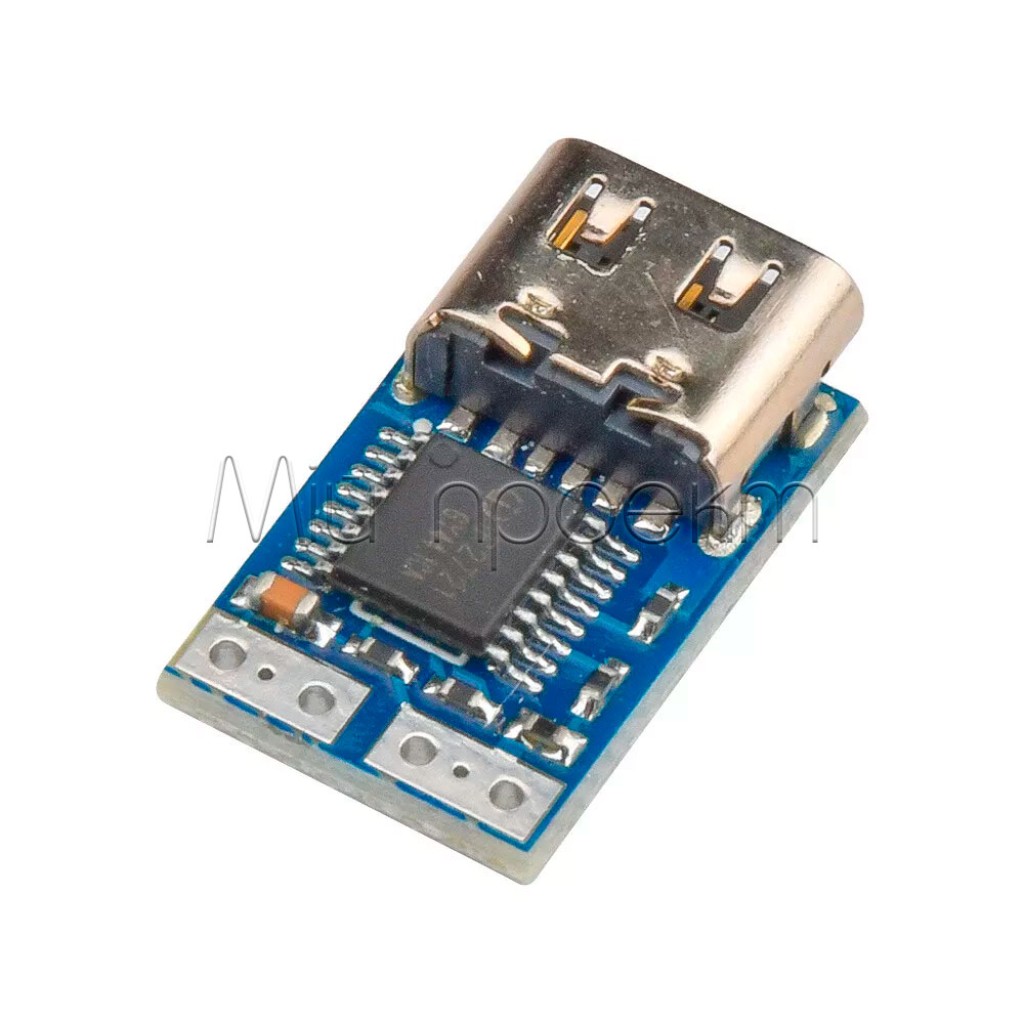

Как работает PD-триггер
Контроллер IP2721 считывает возможности источника USB PD и запрашивает максимальное взаимно поддерживаемое напряжение в пределах аппаратно заданного уровня.[1] После согласования силовая линия USB-C подаётся на выходные площадки. Сам модуль не создаёт другое напряжение и не компенсирует его просадку под нагрузкой.
Если источник не предлагает настроенный уровень, на выходе может появиться более низкий совместимый PD-профиль. Это защищает от запроса завышенного напряжения, но не гарантирует правильное питание нагрузки: устройство может не запуститься или работать нестабильно.

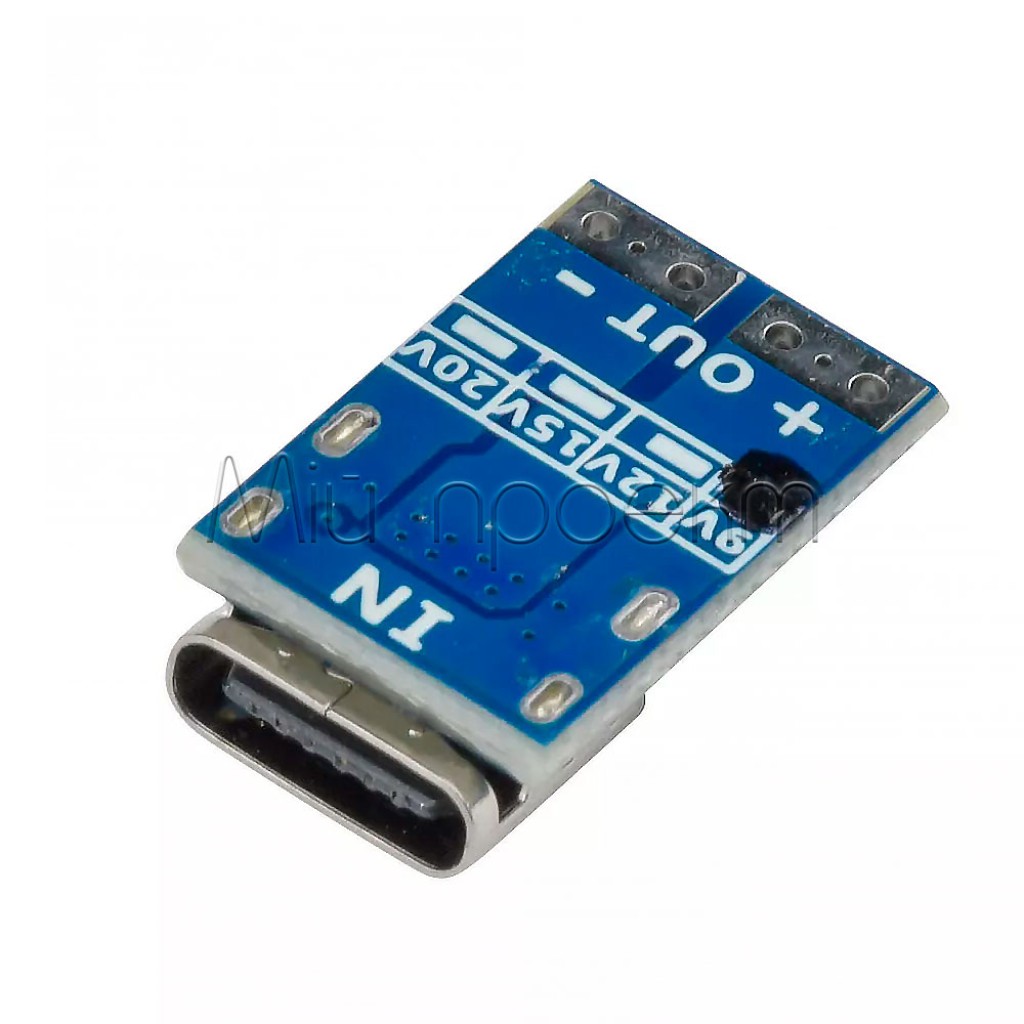

Версия платы и перемычка
Версия 9/12 В обеспечивает 9 В при разомкнутой перемычке и 12 В при замкнутой. Версия 15/20 В соответственно обеспечивает 15 В или 20 В. Конфигурацию необходимо установить до подачи питания; контроллер не предназначен для изменения уровня SEL после запуска.[1]
Перемычка не превращает одну аппаратную версию в другую. Перед монтажом проверьте исполнение платы, состояние перемычки и необходимое потребителю напряжение.
Ток и совместимость источника
Доступный ток и мощность ограничиваются самым слабым звеном: профилем источника USB PD, кабелем, разъёмом, проводниками платы и выходной проводкой. Наличие нужного напряжения в характеристиках адаптера не означает, что он обеспечит необходимый нагрузке ток на этом уровне.
Источник только с Quick Charge без поддержки USB Power Delivery не подходит. PDC004 также не является USB-адаптером данных: выходные площадки предназначены для питания постоянным током.
Подойдёт / не подойдёт
Подойдёт
- для питания устройства с известным фиксированным входным напряжением 9, 12, 15 или 20 В от совместимого источника USB PD;
- для замены отдельного DC-блока питания, если совпадают напряжение, полярность, разъём и требуемая мощность;
- как входной узел питания DIY-проекта с последующим DC-DC преобразованием;
- для компактных стендовых и встраиваемых решений, где допустимо подключение пайкой.
Не подойдёт
- для источников без USB Power Delivery, даже если они имеют разъём USB-C или поддерживают только QC;
- для плавной или произвольной регулировки напряжения;
- когда все уровни 5/9/12/15/20 В необходимо выбирать на одной плате — для такого сценария лучше подходит универсальный PD-триггер с DIP-переключателями;
- для прямой зарядки аккумуляторов без отдельного контроллера заряда и защиты;
- для передачи USB-данных или гальванической развязки питания.
Примеры применения
Питание устройства с фиксированным DC-входом
PDC004 можно использовать вместо штатного адаптера для совместимого устройства на 9, 12, 15 или 20 В. Перед монтажом проверьте напряжение, полярность разъёма, пусковой ток и мощность профиля USB PD.
Регулируемое пониженное напряжение после PD-триггера
Если нагрузке требуется более низкое напряжение, после PDC004 можно установить XL4015 с регулировкой напряжения или XL4015 с регулировкой напряжения и тока. Вход выбранного преобразователя должен соответствовать фактическому выходу триггера, а выход настраивают до подключения потребителя.
Компактный стендовый источник
Модуль может подавать один фиксированный PD-уровень на макет или тестовый узел. Выход контролируют мультиметром, а нагрузку подключают только после проверки напряжения и полярности.
Подключение и первый запуск
Проверьте требования нагрузки
Уточните номинальное напряжение, допустимый диапазон, полярность, рабочий и пусковой ток устройства. Не ориентируйтесь только на форму его DC-разъёма.

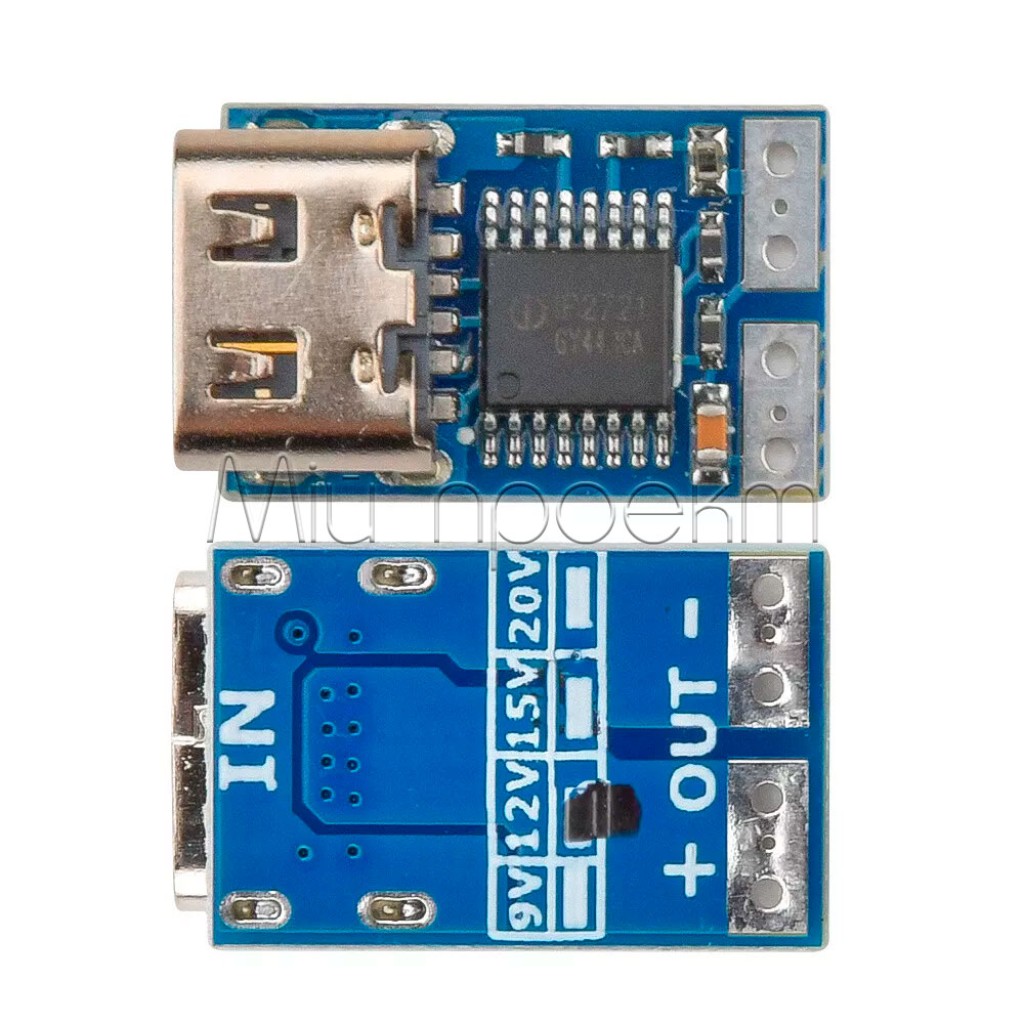

Определите версию PDC004
Убедитесь, что плата относится к паре 9/12 В или 15/20 В. Выбрать напряжение из другой пары одной перемычкой невозможно.
Настройте обесточенную плату
Разомкните перемычку для нижнего уровня пары или замкните её для верхнего. Не паяйте и не изменяйте перемычку, когда USB-C уже подключён.
Подключите выход
Припаяйте провода достаточного сечения к площадкам «+ OUT −». Проверьте полярность и отсутствие перемычек из припоя.
Проверьте напряжение без нагрузки
Подключите совместимый источник USB PD и кабель, затем измерьте напряжение непосредственно на выходных площадках. Оно может быть ниже настроенного уровня, если источник не поддерживает нужный профиль.
Запустите под нагрузкой
Обесточьте схему, подключите потребитель, снова подайте питание и проконтролируйте напряжение, стабильность работы и нагрев кабеля, разъёма, платы и проводов.
Ограничения и безопасность
Проверьте выход перед подключением устройства
Завышенное напряжение или неправильная полярность могут сразу повредить нагрузку. Измерьте фактическое значение мультиметром и проверьте плюс и минус.
Не изменяйте перемычку при включённом питании
Положение перемычки должно быть установлено до подключения USB-C. Для изменения напряжения полностью обесточьте модуль, измените конфигурацию и повторно проверьте выход.
Учитывайте более низкий согласованный профиль
Если источник не поддерживает настроенное напряжение, контроллер может запросить более низкий взаимно поддерживаемый уровень. Недостаточное напряжение может привести к отказу запуска, перезапускам или нестабильной работе потребителя.
Не превышайте возможности источника и соединений
Оставляйте запас по току и мощности. Просадка напряжения, нестабильность или заметный нагрев кабеля, разъёма USB-C, платы либо проводов являются основанием уменьшить нагрузку и проверить монтаж.
Не заряжайте аккумулятор без специализированной схемы
PDC004 только предоставляет шину питания и не контролирует зарядный ток, конечное напряжение, температуру или балансировку. Для аккумулятора необходимы контроллер заряда и защита, соответствующие его химическому типу и конфигурации.
FAQ
Доступны ли 9, 12, 15 и 20 В на одной плате?
Нет. Одна аппаратная версия PDC004 работает с парой 9/12 В, другая — с парой 15/20 В. Перемычка выбирает только нижний или верхний уровень своей пары.
Будет ли модуль работать от любого зарядного устройства USB-C?
Нет. Источник должен поддерживать USB Power Delivery и нужный профиль напряжения с достаточным током. Сам разъём USB-C не гарантирует совместимость.
Что произойдёт, если источник не поддерживает нужное напряжение?
Контроллер может запросить более низкий уровень, который поддерживают и PDC004, и источник. Поэтому фактическое выходное напряжение необходимо измерить до подключения нагрузки.
Какой максимальный ток можно получить?
Универсального гарантированного значения нет: ток ограничивают PD-профиль источника, кабель, разъём, плата и проводка. Ориентируйтесь на минимальный предел среди всех элементов и оставляйте запас.
Можно ли питать устройство с другим напряжением?
Только через отдельный совместимый DC-DC преобразователь. PDC004 самостоятельно не повышает, не понижает и не обеспечивает плавную регулировку напряжения.
Техническая документация
- Injoinic Technology, IP2721 — TYPEC/PD2.0/PD3.0 Physical Layer IC for USB TYPEC Input Interfaces, V1.02, 2017 — режимы USB PD контроллера, выбор максимального напряжения, работа с возможностями источника и требование устанавливать SEL до запуска.
