Универсальный триггер power delivery PD 5/9/12/15/20 V

1. Ознакомление с модулем

flowchart TD
      subgraph PD["Триггер PD/QC (LX-ASPD1)"]
        direction TB

        subgraph PORTS["Порты и разъемы"]
          USB_C["USB-C порт
(вход)"]
          TERMINAL["Винтовой клеммник
(выход)"]
        end

        subgraph CONTROLS["Элементы управления"]
          DIP["DIP-переключатель
(3 ползунка)"]
        end

        subgraph COMPONENTS["Компоненты"]
          CHIP["PD/QC
контроллер"]
          ELEC["Электронные
компоненты"]
        end

        PORTS --- CONTROLS
        CONTROLS --- COMPONENTS
      end

      classDef ports fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
      classDef control fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
      classDef comp fill:#f5f5f5,stroke:#333,stroke-width:1px

      class USB_C,TERMINAL ports
      class DIP control
      class CHIP,ELEC comp


Универсальный USB-C триггер (LX-ASPD1) — это компактный модуль, который позволяет активировать протоколы быстрой зарядки Power Delivery (PD) и Quick Charge (QC) для получения повышенного напряжения (9V, 12V, 15V, 20V) от совместимых блоков питания и пауэрбанков.

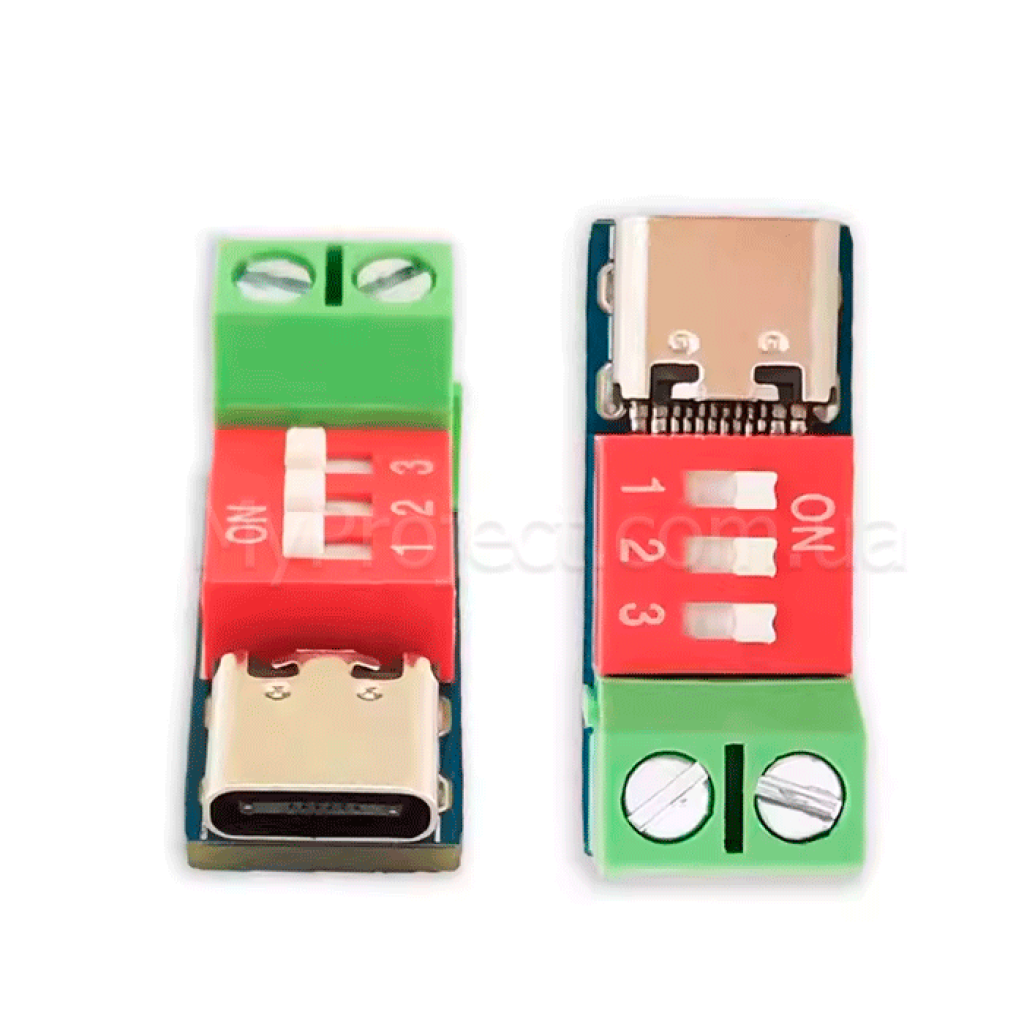

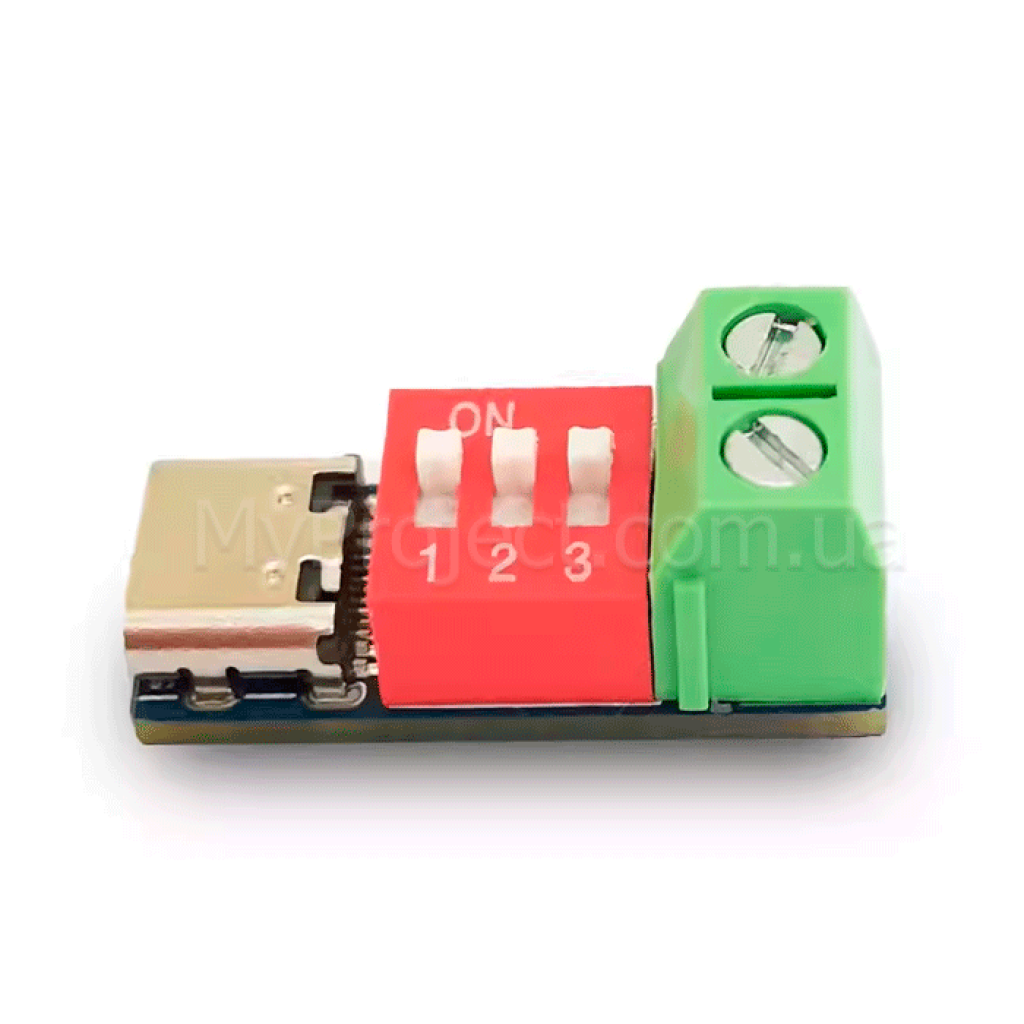

1.1. Основные элементы модуля

1. Входной порт USB-C для подключения к источнику питания (блок питания, пауэрбанк)
2. Выходной 2-контактный синий винтовой клеммник для подключения нагрузки
   • Верхний контакт — МИНУС (-)
   • Нижний контакт — ПЛЮС (+)
3. Красный 3-позиционный DIP-переключатель с цифрами 1, 2, 3 для выбора выходного напряжения

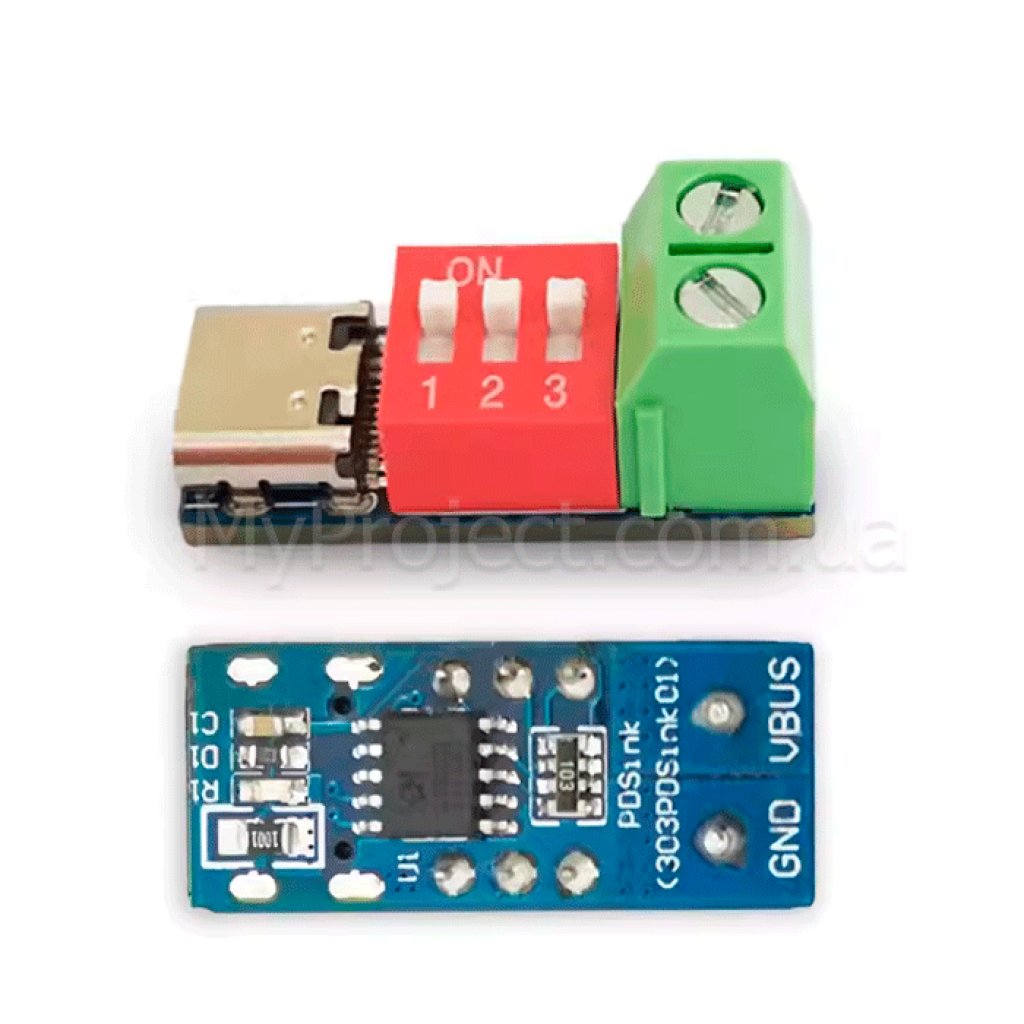

4. На обратной стороне платы — обозначение модели (LX-ASPD1) и таблица настроек переключателей

2. Необходимые компоненты и инструменты

1. Модуль триггера LX-ASPD1 (универсальный триггер PD/QC)
2. Совместимый источник питания с поддержкой протоколов PD или QC:
   • Блок питания с портом USB-C (PD) или USB-A (QC)
   • Пауэрбанк с поддержкой PD или QC
3. Соответствующий USB-кабель:
   • USB-C на USB-C для протокола PD (для мощности >60 Вт необходим кабель с E-Marker чипом)
   • USB-A на USB-C для протокола QC
4. Провода для подключения нагрузки соответствующего сечения
5. Инструменты:
   • Маленькая отвертка для винтового клеммника
   • Мультиметр для измерения напряжения (ОБЯЗАТЕЛЬНО!)

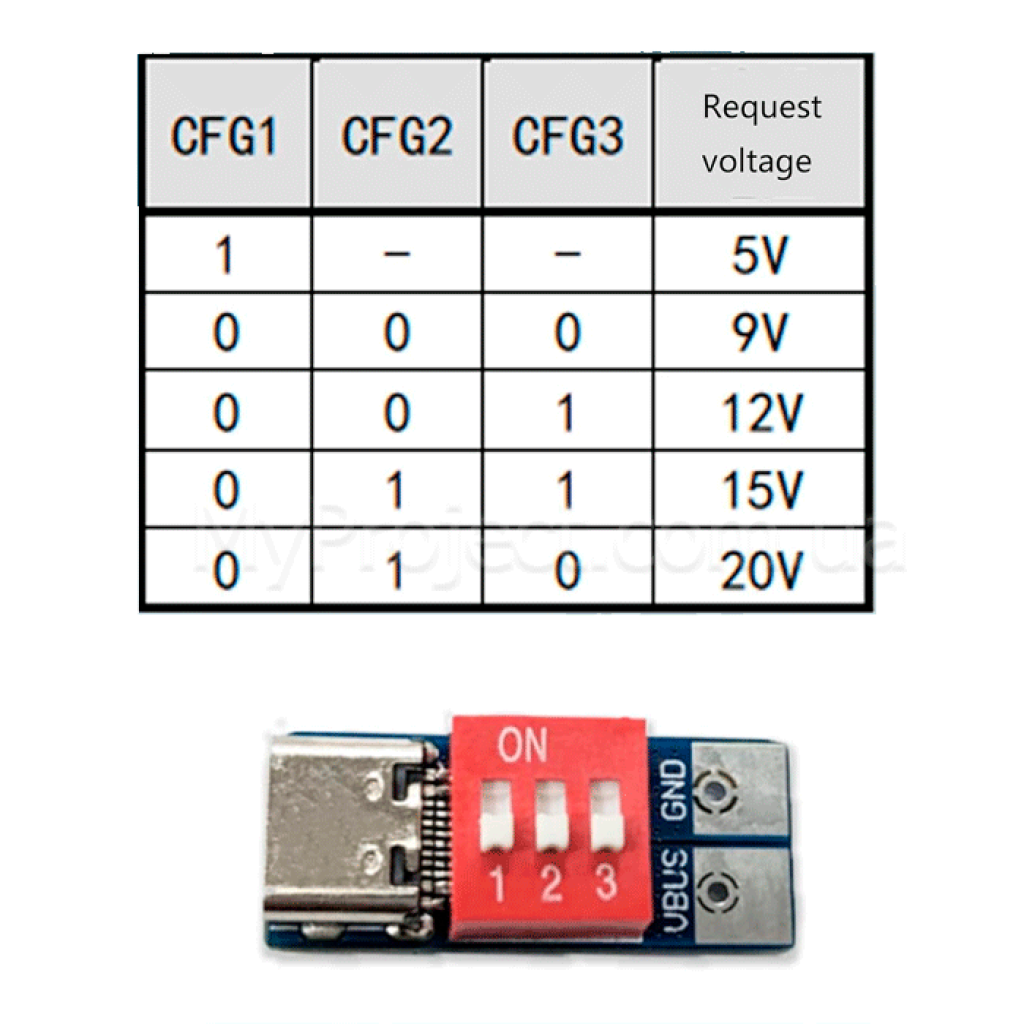

3. Настройка выходного напряжения

Для установки желаемого выходного напряжения используйте 3-позиционный DIP-переключатель. Положение "ВВЕРХ" соответствует надписи "ON" на плате. Положение "ВНИЗ" — противоположное.

flowchart LR
      subgraph DIP["DIP-переключатель"]
        direction TB
        ON["ON ↑"]
        SW1["1"]
        SW2["2"]
        SW3["3"]
        OFF["↓"]
      end

      subgraph VOLTAGE["Выходное напряжение"]
        V5["5V
(все ВНИЗ)"]
        V9["9V
(1 ВВЕРХ)"]
        V12["12V
(2 ВВЕРХ)"]
        V15["15V
(2 и 3 ВВЕРХ)"]
        V20["20V
(3 ВВЕРХ)"]
      end

      DIP --- VOLTAGE

      classDef sw fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
      classDef volt fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px

      class ON,SW1,SW2,SW3,OFF sw
      class V5,V9,V12,V15,V20 volt


4. Пошаговая инструкция по подключению

4.1. Подготовка модуля

1. Установите переключатели на DIP-переключателе в соответствии с желаемым выходным напряжением (см. таблицу выше).
2. Проверьте, достаточно ли ослаблены винты на клеммнике для вставки проводов.

4.2. Подключение проводов нагрузки

1. Подготовьте концы проводов от вашего устройства (нагрузки).
2. С помощью отвертки ослабьте винты на синем клеммнике.
3. Вставьте провод от плюса (+) вашего устройства в нижнее отверстие клеммника. Затяните винт.
4. Вставьте провод от минуса (-) вашего устройства в верхнее отверстие клеммника. Затяните винт.
5. Убедитесь, что провода надежно зафиксированы и нет короткого замыкания.

flowchart LR
      subgraph TERMINAL["Клеммник"]
        MINUS["-
Верхний контакт"]
        PLUS["+
Нижний контакт"]
      end

      subgraph DEVICE["Устройство"]
        DEV_MINUS["-"]
        DEV_PLUS["+"]
      end

      MINUS --> DEV_MINUS
      PLUS --> DEV_PLUS

      classDef term fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
      classDef device fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px

      class MINUS,PLUS term
      class DEV_MINUS,DEV_PLUS device


4.3. Проверка напряжения

1. Подключите соответствующий USB-кабель к входному порту USB-C модуля.
2. Подключите другой конец кабеля к источнику питания (блок питания в розетке или включенный пауэрбанк).
3. Настройте мультиметр на измерение постоянного напряжения (V= или DCV).
4. Коснитесь красным щупом мультиметра нижнего (+) контакта клеммника, а черным щупом — верхнего (-) контакта.
5. Убедитесь, что напряжение на мультиметре соответствует тому, которое вы установили переключателями.
6. Если напряжение не соответствует ожидаемому:
   • Немедленно отключите питание
   • Проверьте положение переключателей
   • Убедитесь, что ваш источник питания поддерживает выбранный уровень напряжения

4.4. Подключение нагрузки

Только после того, как вы убедились, что выходное напряжение правильное, подключите вашу нагрузку:

1. Проверьте еще раз соответствие выходного напряжения потребностям вашего устройства.
2. Если все в порядке, подключите ваше устройство к клеммнику (если это не было сделано ранее).
3. Наблюдайте за работой устройства, убедитесь, что оно функционирует нормально.

5. Типичные применения

5.1. Питание ноутбуков и планшетов

Триггер PD идеально подходит для питания ноутбуков, планшетов и других устройств, требующих напряжение выше стандартных 5V:

• Установите выходное напряжение в соответствии с требованиями вашего устройства (чаще всего 12V или 20V).
• Убедитесь, что ваш источник питания может обеспечить достаточную мощность.
• При использовании 20V убедитесь, что ваше устройство поддерживает это напряжение, чтобы избежать повреждений.

5.2. Зарядка смартфонов и мобильных устройств

Для быстрой зарядки смартфонов можно использовать режимы с повышенным напряжением:

• Большинство современных смартфонов поддерживают быструю зарядку на 9V.
• Убедитесь, что ваше устройство поддерживает входное напряжение, которое вы настроили.
• Всегда проверяйте спецификации вашего устройства перед использованием повышенного напряжения.

5.3. Питание DIY-проектов

Триггер идеально подходит для собственных электронных проектов:

• Используйте его для получения стабильного напряжения из пауэрбанков или зарядных устройств.
• Обеспечьте высокомощное питание для Arduino, Raspberry Pi и других микроконтроллеров с дополнительной нагрузкой.
• Создавайте портативные лабораторные блоки питания с регулируемым напряжением.

5.4. Использование с модулями DC-DC преобразователей

Для получения точных напряжений, отличных от стандартных 5/9/12/15/20V:

• Подключите к выходу триггера регулируемый понижающий DC-DC преобразователь (например, на основе LM2596).
• Установите на триггере напряжение выше, чем вам нужно на выходе (например, 12V).
• Настройте DC-DC преобразователь на желаемое напряжение (например, 6.5V для определенного устройства).

6. Возможные проблемы и их решение

7. Интересные аспекты использования

7.1. Универсальность протоколов

Одно из ключевых преимуществ триггера — поддержка как протокола PD (Power Delivery), так и QC (Quick Charge):

• Power Delivery (PD) — работает с кабелем USB-C на USB-C, передает большие мощности
• Quick Charge (QC) — работает с кабелем USB-A на USB-C, более распространен в старых устройствах

Это значительно расширяет круг совместимых источников питания, позволяя использовать как современные блоки питания с PD, так и более старые с поддержкой QC.

7.2. Потенциал высокой мощности

Триггер потенциально способен работать с мощностью до 100 Вт (20V × 5A), что достаточно для большинства ноутбуков и других мощных устройств. Однако для достижения таких мощностей необходимо учитывать:

• Источник питания должен поддерживать соответствующую мощность (например, 100W блок или пауэрбанк)
• Кабель обязательно должен иметь E-Marker чип и поддержку 5A/100W
• При длительной работе на мощностях около 100W рекомендуется обеспечить дополнительное охлаждение

7.3. Эффективность и отсутствие нагрева

Модуль работает с высокой эффективностью, практически не нагреваясь даже при значительных нагрузках (~90 Вт), что свидетельствует о:

• Минимальных потерях на преобразование
• Качественных компонентах в конструкции
• Долгосрочном потенциале надежности в различных условиях эксплуатации

7.4. Компактность и портативность

Небольшие размеры модуля позволяют легко интегрировать его в портативные проекты:

• Создание компактных зарядных устройств для специфических применений
• Интеграция в переносные лабораторные приборы
• Встраивание в корпуса самодельных гаджетов
• Использование в автономных системах питания
