Кратко о DC-022

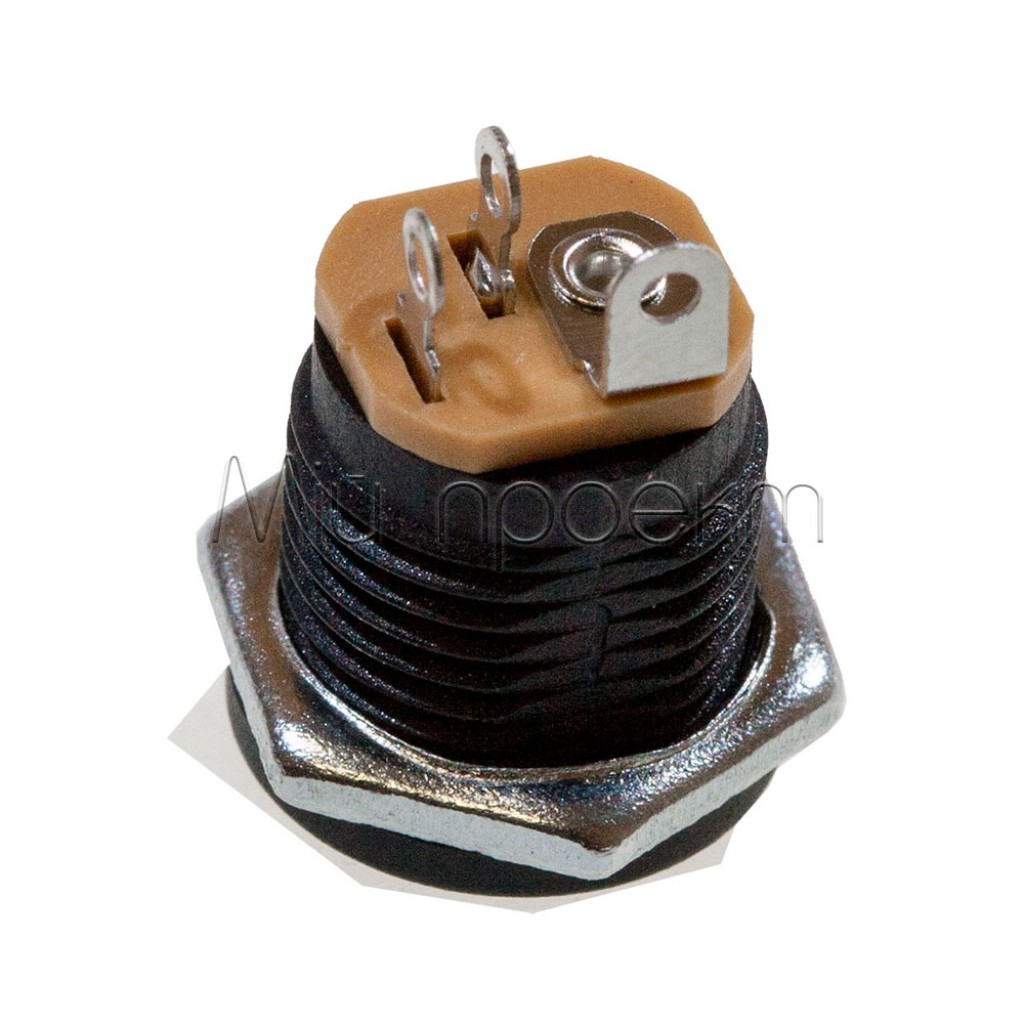

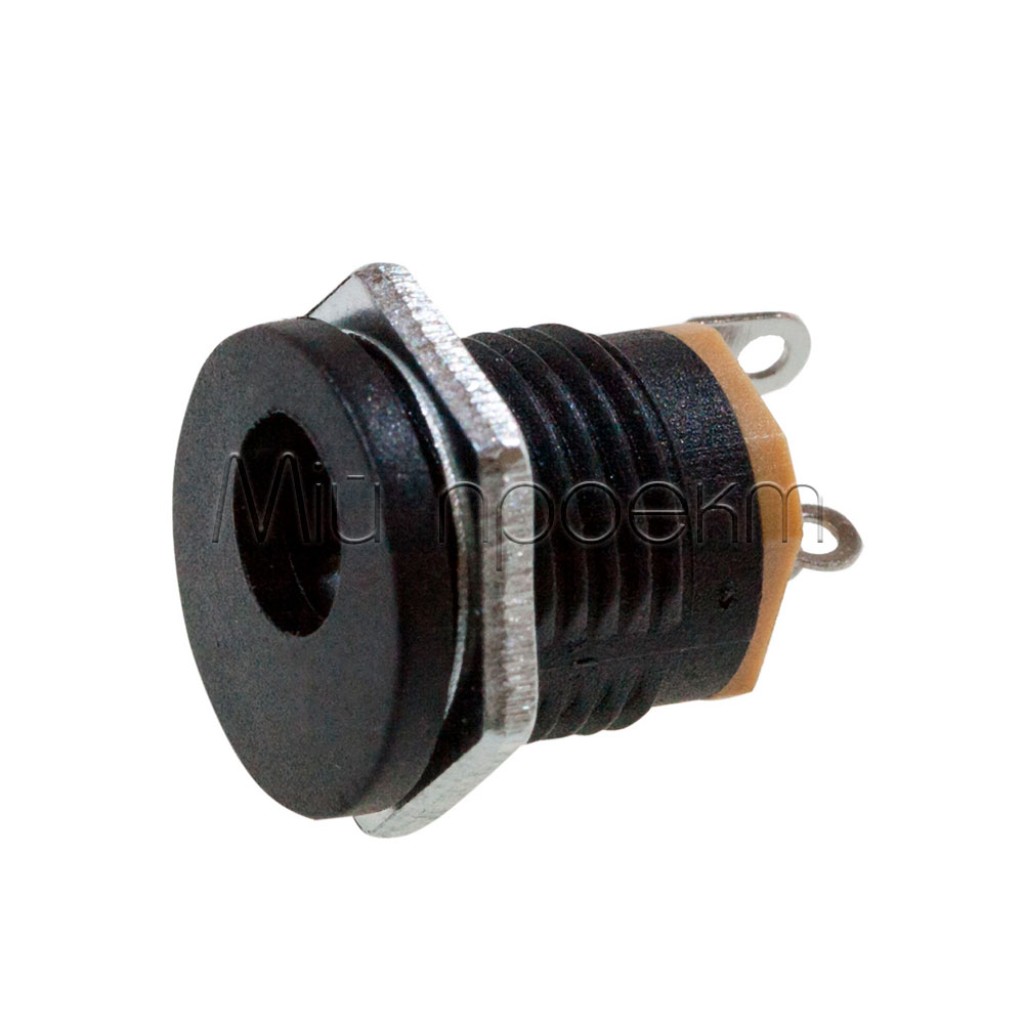

DC-022 — панельное гнездо питания постоянного тока под штекер 5.5×2.1 мм. Разъём монтируется в корпус устройства под гайку и позволяет подключать внешний блок питания без постоянно выведенного кабеля.

Рабочее напряжение — до 30 В, номинальный ток — 0,5 А. Для длительной нагрузки ориентируйтесь на номинальное значение, а не на максимальные 1 А.

Ключевые характеристики

Модель: DC-022
Тип: панельное гнездо DC
Формат штекера: 5.5×2.1 мм
Монтаж: под гайку
Ориентация: прямая, 180°
Количество контактов: 3
Рабочее напряжение: до 30 В
Номинальный ток: 0,5 А
Максимальный ток: 1 А
Рабочая температура: −40…+55 °C
Вес: 2,6 г

Подробное описание и особенности

Панельный ввод питания

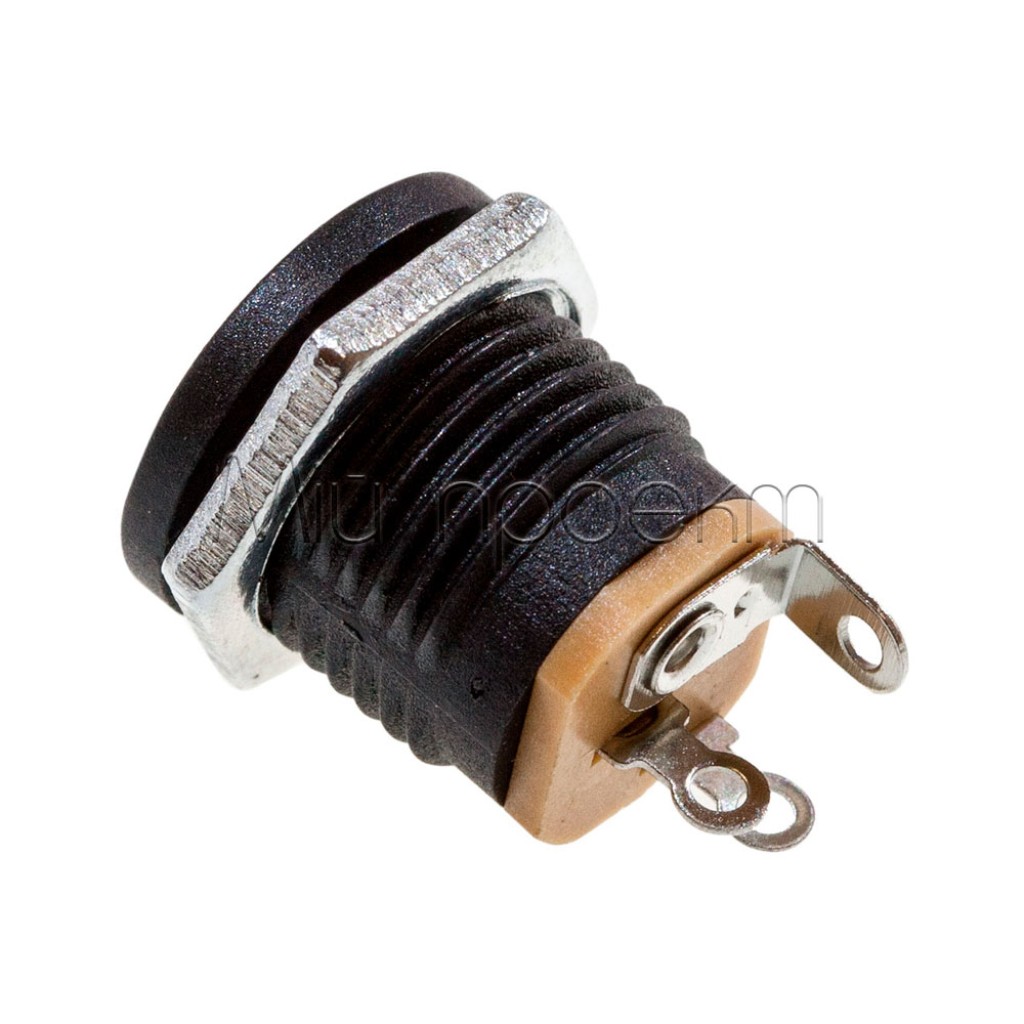

DC-022 устанавливается в отверстие корпуса и фиксируется гайкой. Провода припаиваются к выводам внутри устройства, а снаружи остаётся гнездо для съёмного кабеля или адаптера. Перед изготовлением чистового отверстия измерьте резьбовую часть конкретного разъёма и проверьте, достаточно ли места для контактов и проводов.

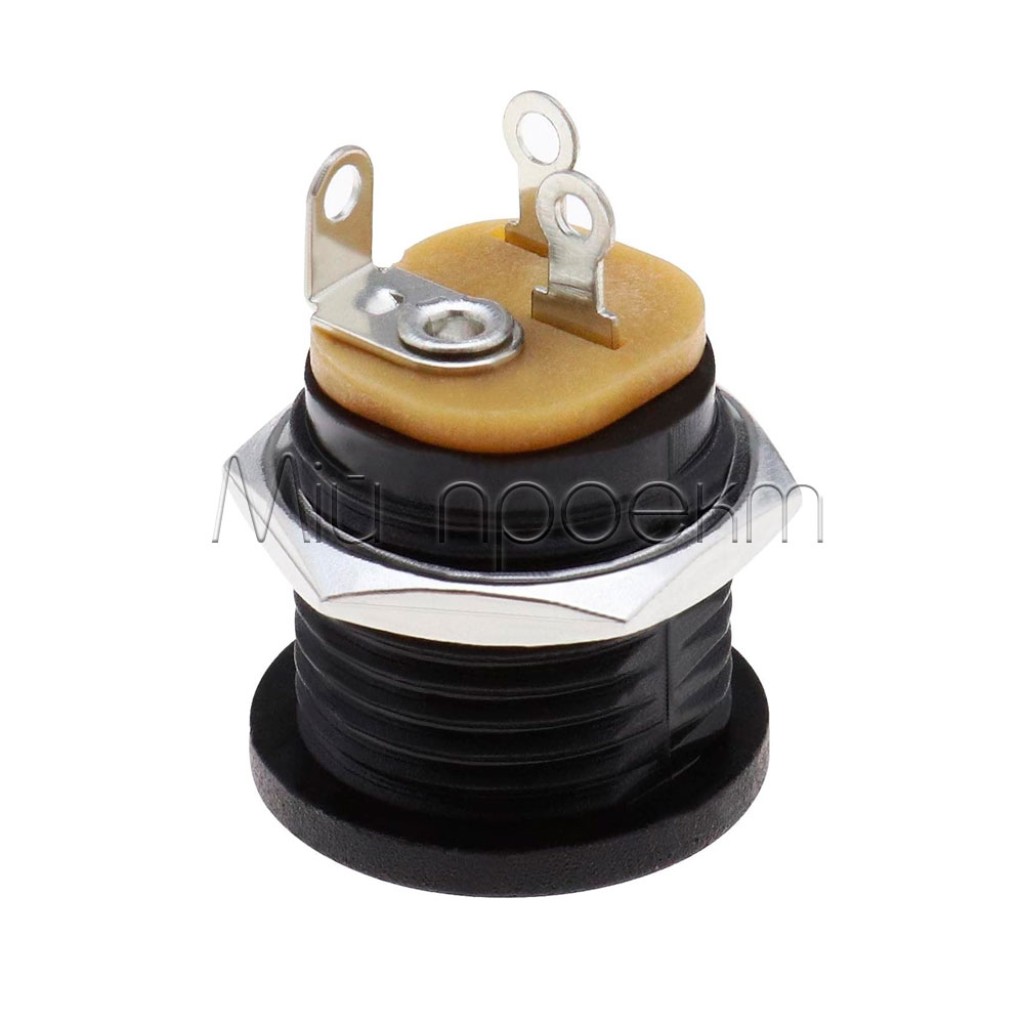

Три контакта

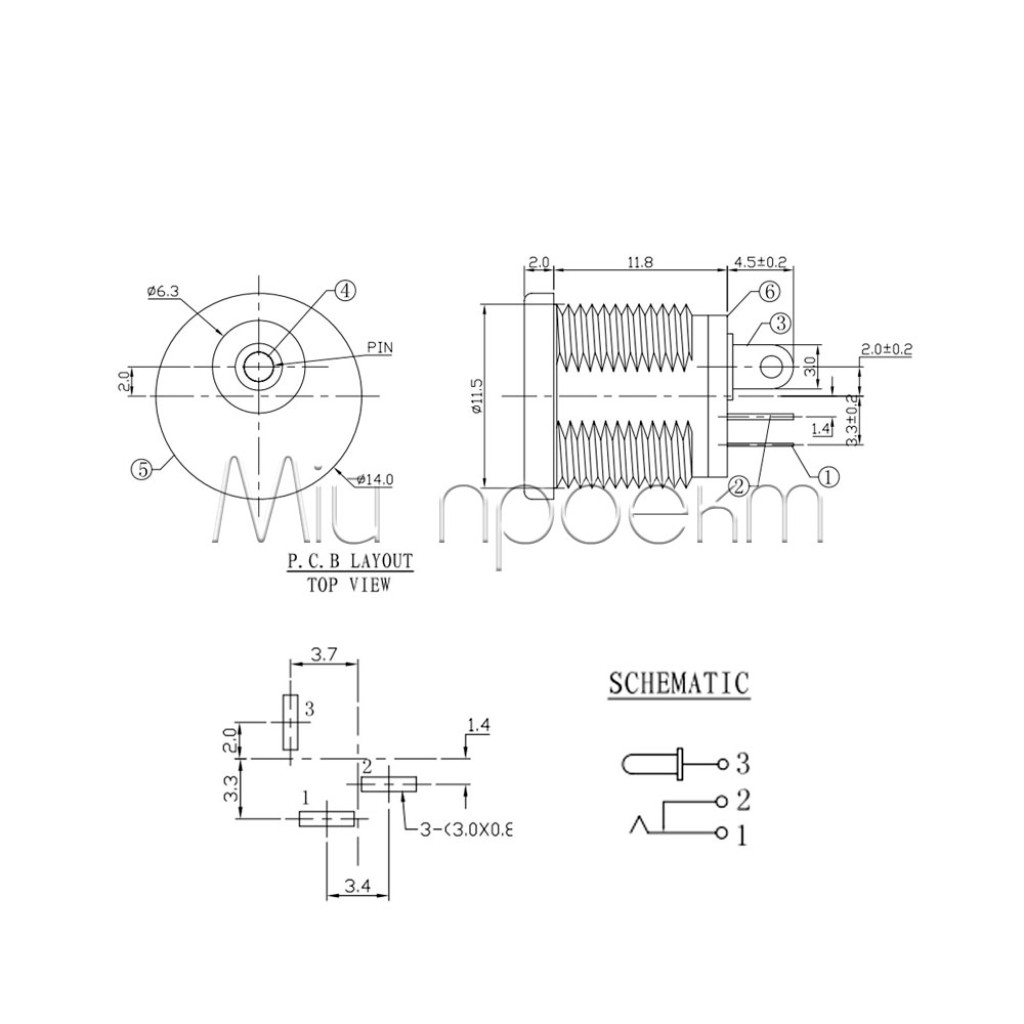

Два контакта соединяются с центральной и наружной частями штекера, а третий используется для коммутации цепи при вставке штекера. Перед пайкой определите назначение выводов мультиметром: проверьте проводимость без штекера и со вставленным штекером. Это особенно важно, если третий контакт не используется или должен отключать внутренний источник питания.

Напряжение и полярность

Размер 5.5×2.1 мм определяет механический формат соединения, но не задаёт напряжение или полярность. Гнездо не стабилизирует и не преобразует питание, поэтому параметры адаптера должны соответствовать подключённому устройству.

Подойдёт / не подойдёт

Подойдёт

для панельного ввода DC-питания в корпус электронного устройства;
для штекера с наружным диаметром 5.5 мм и внутренним диаметром 2.1 мм;
для цепей с напряжением до 30 В и длительным током в пределах номинальных 0,5 А;
для схем, в которых нужен коммутационный контакт.

Не подойдёт

для постоянной нагрузки свыше 0,5 А, если требуется подтверждённый запас по току;
для напряжения свыше 30 В;
для штекера 5.5×2.5 мм без предварительной проверки посадки;
для открытого монтажа во влажной среде без защищённого корпуса.

Примеры применения

Корпус микроконтроллерного устройства

Гнездо можно установить на панель корпуса для питания контроллера, датчиков или индикаторов от внешнего адаптера с соответствующими напряжением и полярностью.

Слаботочный блок автоматики

DC-022 подходит для съёмного подключения питания к небольшому блоку управления, если суммарный рабочий ток не превышает номинальные 0,5 А.

Лабораторный или сервисный корпус

Третий вывод можно использовать для переключения между внешним и внутренним питанием после проверки схемы контактов мультиметром.

Подключение

Подберите штекер
Нужен штекер 5.5×2.1 мм. Среди штекеров питания нескольких размеров выберите именно исполнение 5.5×2.1 мм.

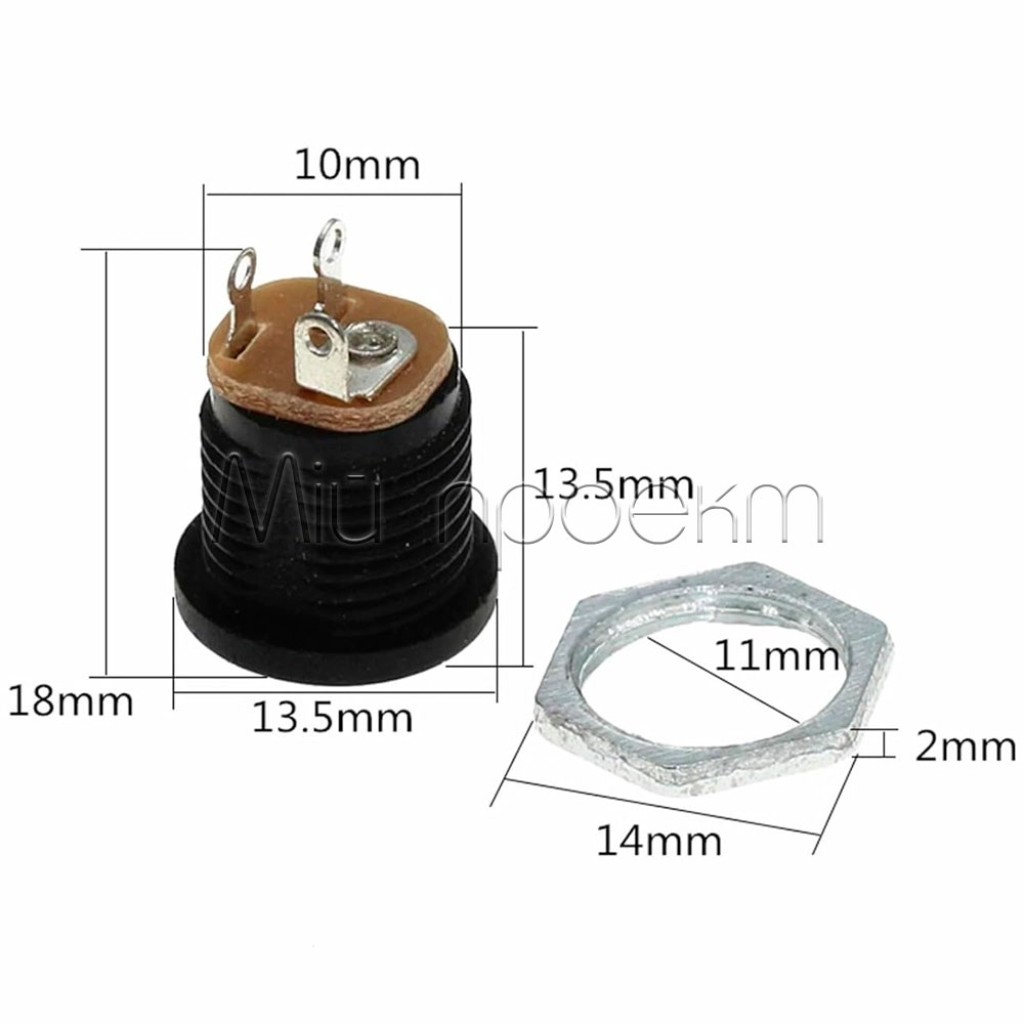

Проверьте монтажные размеры
Измерьте резьбовую часть, толщину панели и свободное пространство внутри корпуса. После примерки подготовьте монтажное отверстие и зафиксируйте гнездо гайкой.
Определите контакты
Мультиметром найдите выводы центрального и наружного контактов, а также проверьте состояние коммутационного вывода без штекера и со штекером.
Припаяйте провода
Выполняйте пайку без поданного питания. Не допускайте перемычек между соседними выводами и зафиксируйте провода, чтобы механическая нагрузка не передавалась на паяные соединения.
Проверьте перед включением
Прозвоните цепь, проверьте полярность, напряжение адаптера и расчётный ток нагрузки. Первый запуск желательно выполнять с ограничением тока.

Ограничения и безопасность

Для длительной работы ориентируйтесь на 0,5 А

Максимальные 1 А не следует использовать как расчётный непрерывный режим. Если устройство стабильно потребляет свыше 0,5 А или имеет значительные пусковые токи, выберите разъём с подтверждённым более высоким номиналом.

Проверяйте полярность до подачи питания

Гнездо не задаёт, какой контакт будет плюсом. Ошибочная полярность или короткое замыкание между выводами могут повредить подключённое устройство.

Защитите разъём от влаги и перегрева

Устанавливайте DC-022 в сухом защищённом корпусе. Во время пайки не прогревайте выводы дольше, чем требуется для формирования соединения, чтобы не деформировать пластиковую часть.

Альтернатива для большей нагрузки

Если требуется резьбовое соединение с более высоким допустимым током, рассмотрите пару разъёмов GX16. Выберите исполнение с нужным количеством контактов и уточните ток для конкретного варианта перед монтажом.

FAQ

Можно ли использовать DC-022 с адаптером на 12 В или 24 В?

Да, оба напряжения находятся в пределах до 30 В. Дополнительно проверьте соответствие напряжения самому устройству, полярность и потребляемый ток.

Совместим ли штекер 5.5×2.5 мм?

Расчётный формат этого гнезда — 5.5×2.1 мм. Штекер 5.5×2.5 мм имеет другой внутренний диаметр и может не обеспечить надлежащий контакт.

Для чего нужен третий контакт?

Третий контакт коммутирует цепь при вставке штекера. Его можно использовать для отключения внутреннего источника питания или оставить незадействованным после проверки выводов мультиметром.

Какое отверстие делать в панели?

Измерьте резьбовую часть конкретного разъёма и выполните пробную посадку. Не используйте размеры похожей модификации без проверки фактической детали.
