Модуль ULN2003 драйвер шагового двигателя

Есть в наличии

Код товара: 1381

34.00 грн

Нашли дешевле?

-Входное напряжение-:5 - 12 В

-Размеры-:40.7 х 20.5 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль ULN2003 драйвер шагового двигателя

Код товара: 1381

34.00 грн

Описание

🔌 Модуль драйвера шагового двигателя ULN2003A

Универсальное решение для управления шаговыми двигателями с микроконтроллерами Arduino

Общее описание

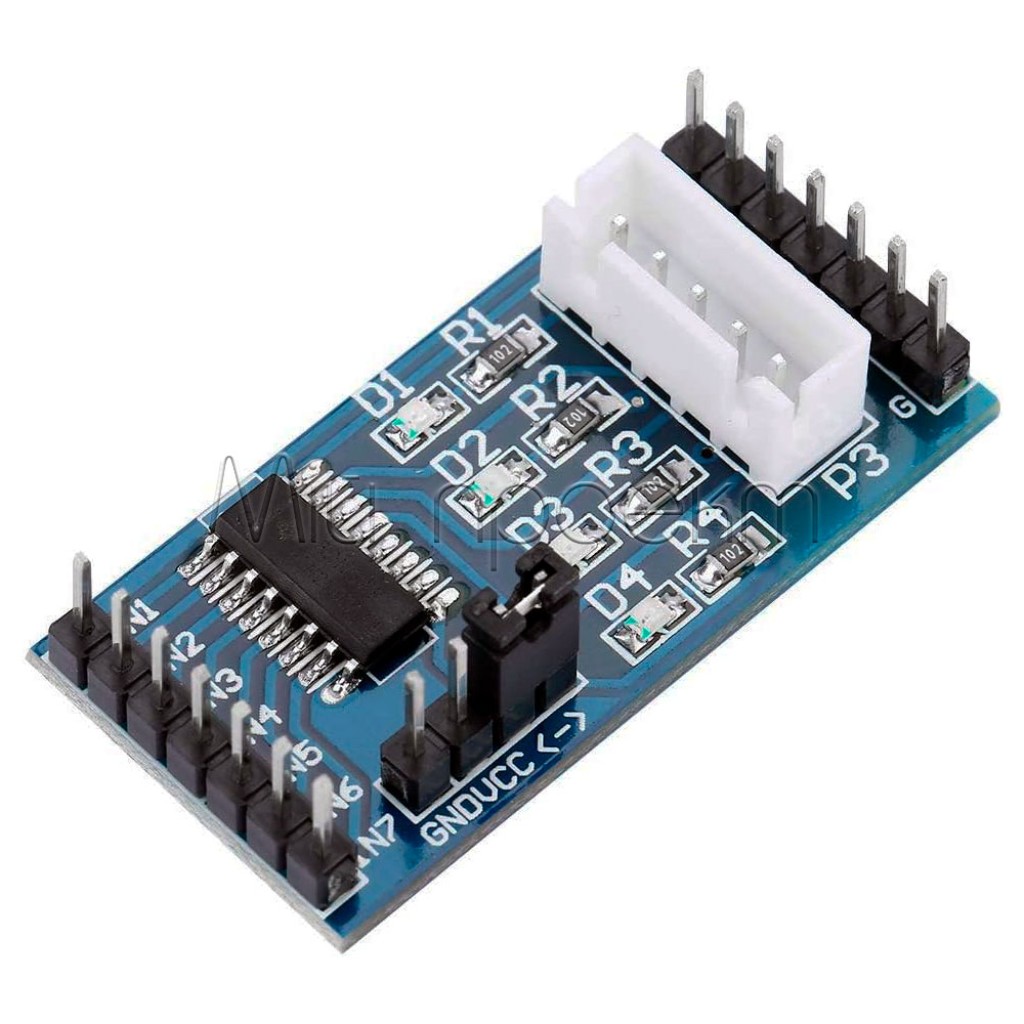

Модуль драйвера ULN2003A – это профессиональное решение для простого и эффективного управления униполярными шаговыми двигателями с помощью микроконтроллеров Arduino и других платформ разработки. Модуль основан на высоконадежной микросхеме ULN2003A, которая содержит массив транзисторов Дарлингтона для усиления тока и обеспечения стабильной работы шаговых двигателей. Идеально подходит для робототехники, автоматизации, CNC-систем и учебных проектов. Благодаря встроенным светодиодным индикаторам обеспечивает визуальный контроль последовательности шагов, что значительно упрощает настройку и контроль работы системы.

✅ Технические преимущества:

• Высоконадежная микросхема ULN2003A – обеспечивает стабильное управление током до 500 мА на канал с надежной защитой от перегрузок и короткого замыкания
• Специализированный разъем для двигателей 28BYJ-48 – идеально подходит для 5-контактного штекера, обеспечивая надежное подключение без дополнительного монтажа

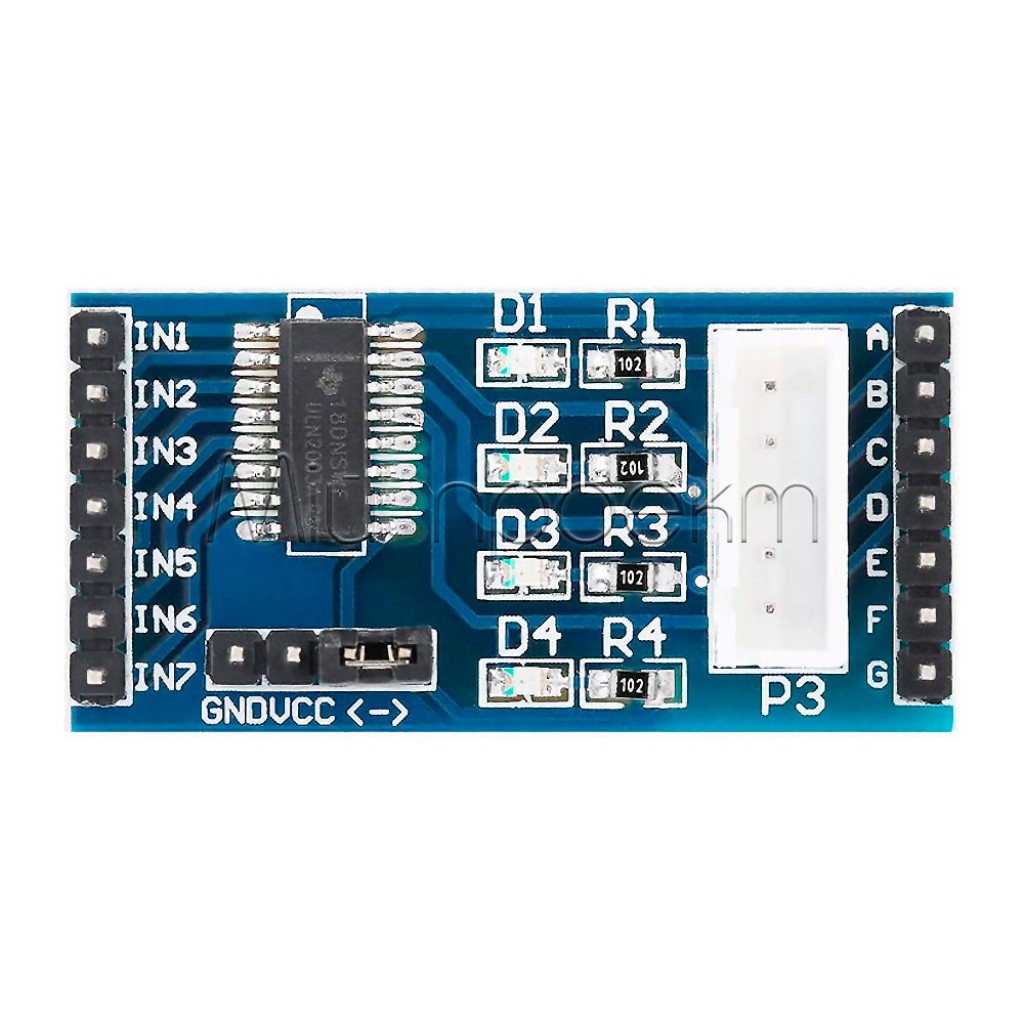

• Встроенные светодиодные индикаторы – 4 светодиода обеспечивают визуальный контроль активации каждой фазы двигателя, упрощая диагностику и настройку
• Простой интерфейс управления – 4 входных пина (IN1-IN4) позволяют легко подключиться к любому микроконтроллеру с цифровыми выходами
• Защита микроконтроллера – транзисторы Дарлингтона обеспечивают гальваническую развязку и защищают Arduino от высоких токов двигателя
• Универсальное питание – работает от напряжения 5-12В, поддерживает питание как от Arduino, так и от внешних источников для более мощных применений

🔧 Идеальное решение для:

🤖 Робототехнические проекты

🏭 Системы автоматизации

🎓 Учебные Arduino проекты

🔧 CNC и 3D-принтеры

📡 Антенные поворотные устройства

🎥 Камерные стабилизаторы

⚙️ Точное позиционирование

🏠 Умный дом IoT

💡 Широкие возможности применения:

Прецизионное позиционирование в робототехнике – модуль обеспечивает точное управление шаговыми двигателями в робототехнических манипуляторах, поворотных платформах и системах автоматического наведения. Благодаря возможности пошагового управления достигается высокая точность позиционирования до долей градуса, что критически важно для сложных робототехнических задач.
Автоматизация производственных процессов – идеально подходит для создания конвейерных систем, дозаторов, автоматических станков и другого промышленного оборудования. Модуль обеспечивает надежную работу в условиях непрерывного производства с возможностью точного контроля скорости и количества оборотов.
Учебные и образовательные проекты – благодаря простоте подключения и наличию визуальных индикаторов модуль идеально подходит для изучения основ управления двигателями, программирования микроконтроллеров и создания учебных стендов по автоматике и робототехнике в университетах и технических училищах.
Системы точного позиционирования камер – используется в системах видеонаблюдения, фотографического оборудования и кинематографических устройствах для плавного и точного перемещения камер, создания панорамных снимков и автоматического отслеживания объектов.
CNC-оборудование и 3D-печать – модуль может использоваться в самодельных CNC-станках, 3D-принтерах и гравировальных машинах для управления осями перемещения. Обеспечивает необходимую точность и повторяемость для качественной обработки материалов и 3D-печати.

📦 Детальные технические характеристики:

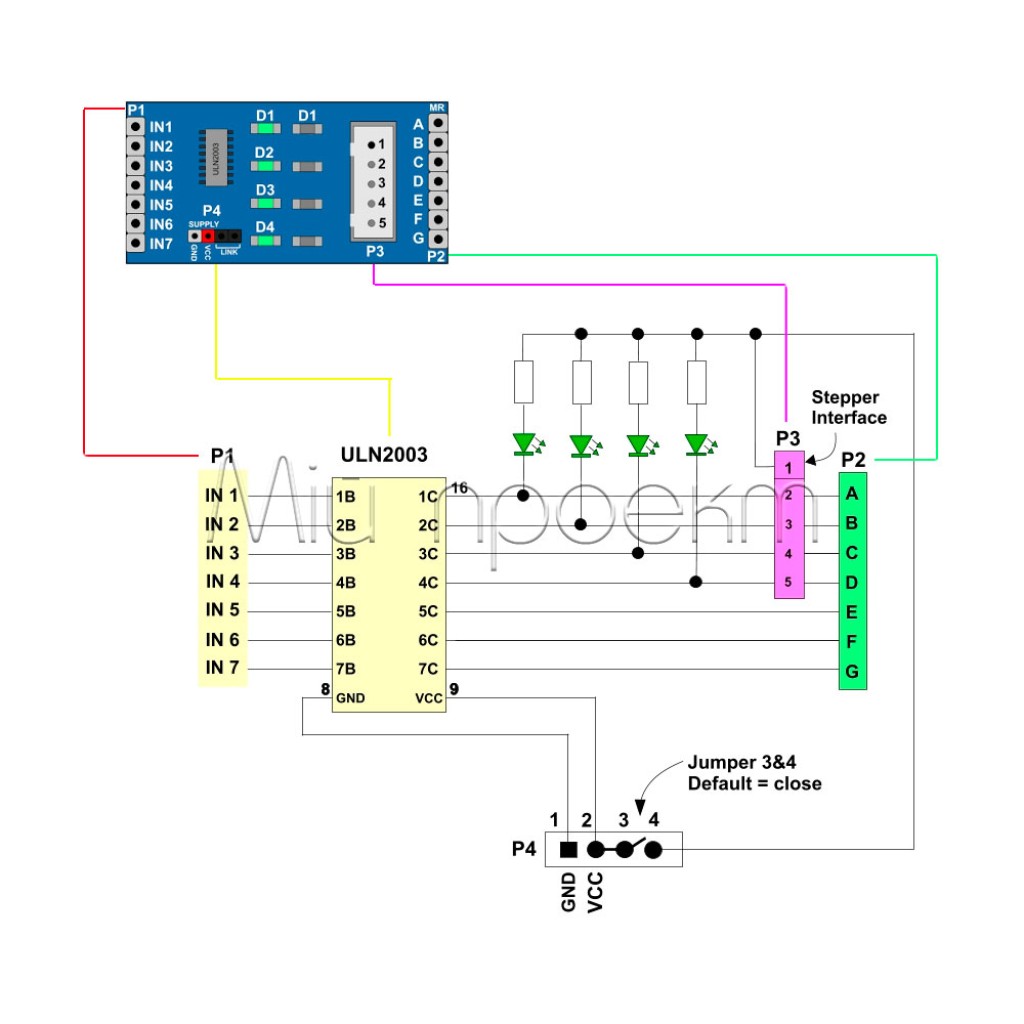

Основная микросхема: ULN2003A (массив транзисторов Дарлингтона)
Максимальный ток: 500 мА на канал
Напряжение питания: 5-12В постоянного тока
Количество каналов управления: 4 независимых канала

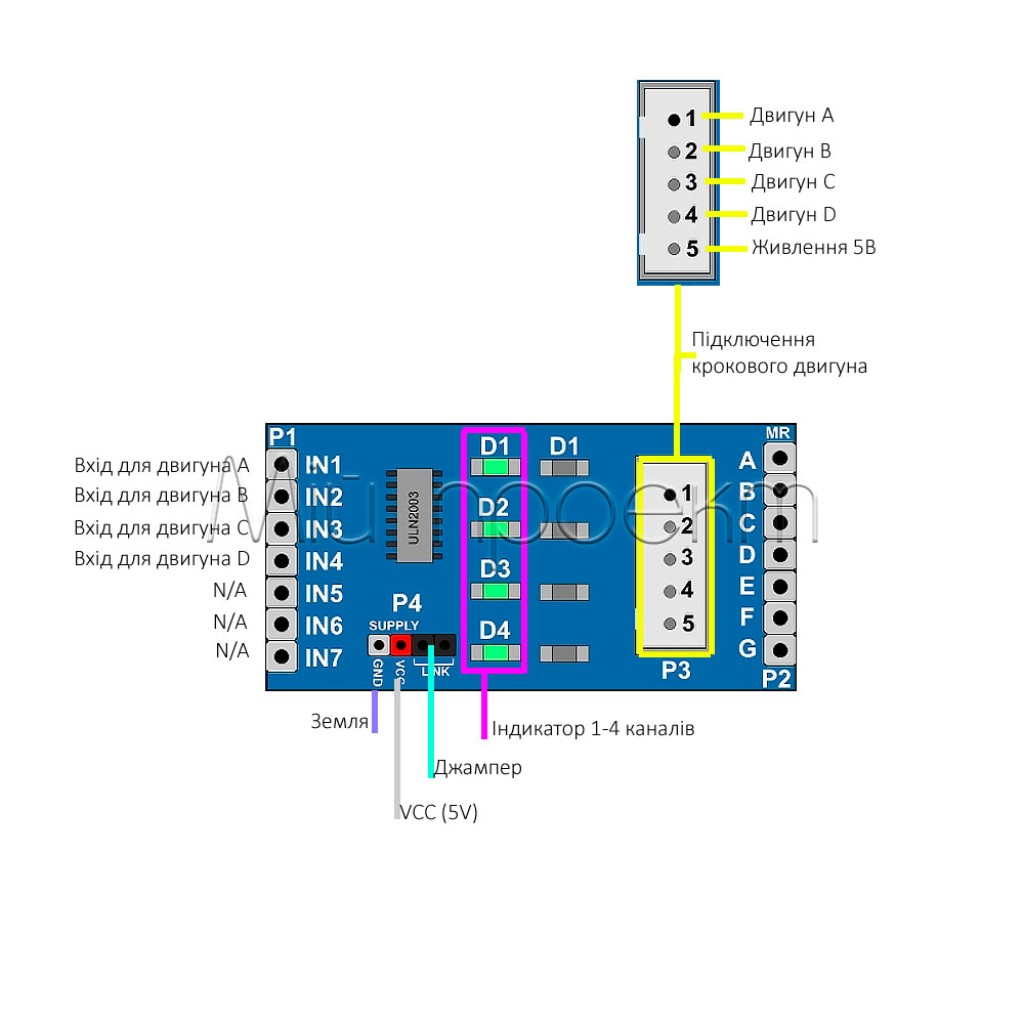

Входные пины управления:
- IN1, IN2, IN3, IN4 (TTL/CMOS совместимые)
- Логическое напряжение: 3.3-5В
Выходные характеристики:
- Максимальное напряжение коммутации: 50В
- Встроенные flyback-диоды для защиты от ЭДС самоиндукции
Индикация: 4 светодиода состояния каналов
Разъем двигателя: 5-контактный JST для 28BYJ-48

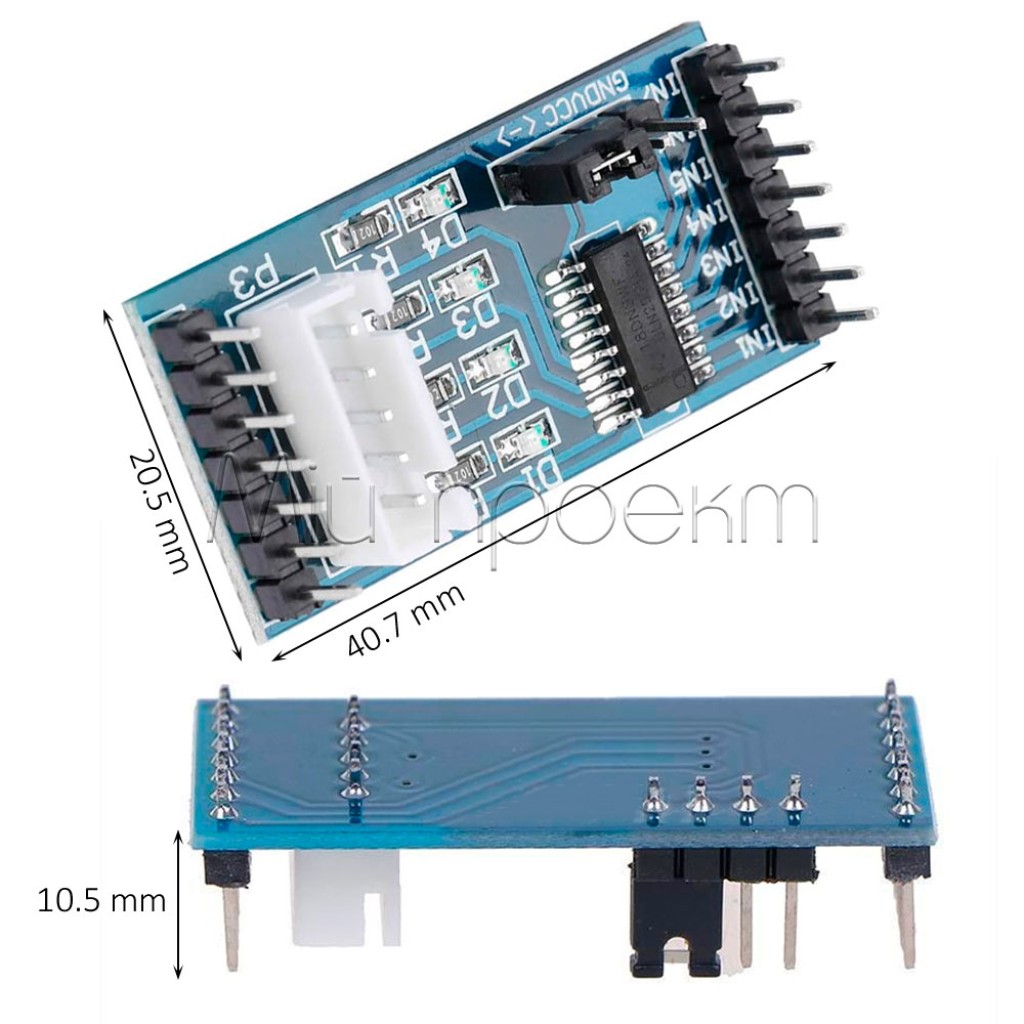

Размеры платы: 40.7 x 20.5 мм
Рабочая температура: -20°C до +85°C
Совместимость: Arduino Uno/Nano/Mega, Raspberry Pi, ESP32/ESP8266
Тип двигателей: Униполярные шаговые двигатели 5/6 проводов
Режимы управления: Full step, Half step, Wave drive
Защита: Термозащита микросхемы, защита от короткого замыкания

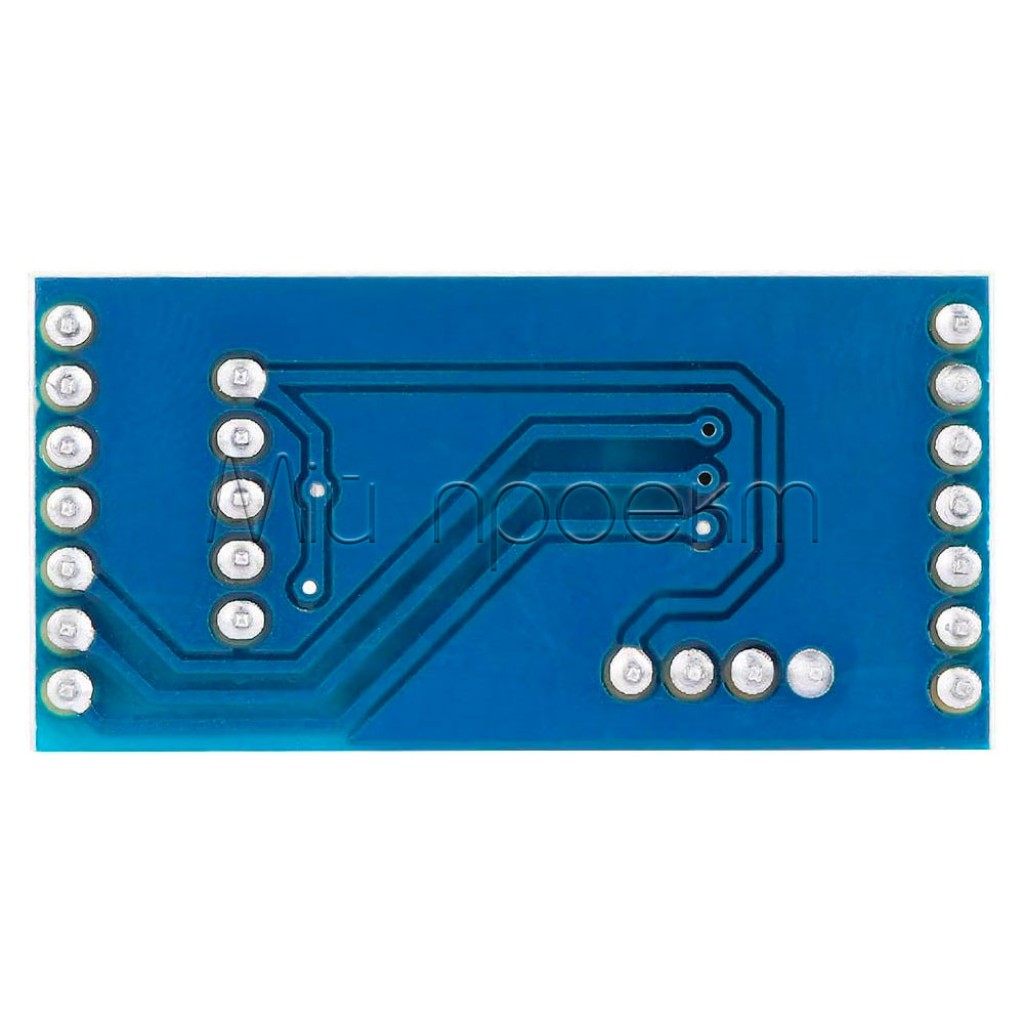

Материал платы: FR4 с паяльной маской

⚠️ Важные аспекты использования:

Ограничение тока Arduino – при питании модуля непосредственно от Arduino (5V пин) помните об ограничении тока около 400 мА. Для более мощных двигателей или при большой нагрузке обязательно используйте внешний источник питания 5-12В с общим GND.
Правильная последовательность подключения пинов – для корректной работы с библиотекой Stepper.h Arduino соблюдайте правильный порядок подключения: IN1→пин 8, IN2→пин 9, IN3→пин 10, IN4→пин 11, а в коде указывайте Stepper(steps, 8, 10, 9, 11) для правильной последовательности фаз.
Настройка шагов на оборот – для двигателя 28BYJ-48 используйте значение 2038 шагов на полный оборот (учитывая редуктор 64:1 и 32 шага двигателя). Неправильное значение приведет к неточному позиционированию и неполным оборотам.
Управление скоростью – не устанавливайте слишком высокую скорость (более 15-20 об/мин для 28BYJ-48), поскольку это может привести к пропуску шагов, вибрациям и нестабильной работе. Оптимальная скорость 1-10 об/мин обеспечивает максимальный крутящий момент.
Диагностика с помощью светодиодов – используйте встроенные светодиоды для контроля правильности работы. При нормальной работе они должны мигать в последовательности, если светодиоды горят постоянно или не светятся вообще – проверьте подключение и код программы.

Модуль драйвера ULN2003A – это профессиональное решение для точного управления шаговыми двигателями, которое сочетает простоту использования с высокой надежностью. Идеально подходит как для начинающих, так и для опытных разработчиков в сфере робототехники и автоматизации.
