Кратко о DC-разъёме 5.5×2.1 мм с проводом

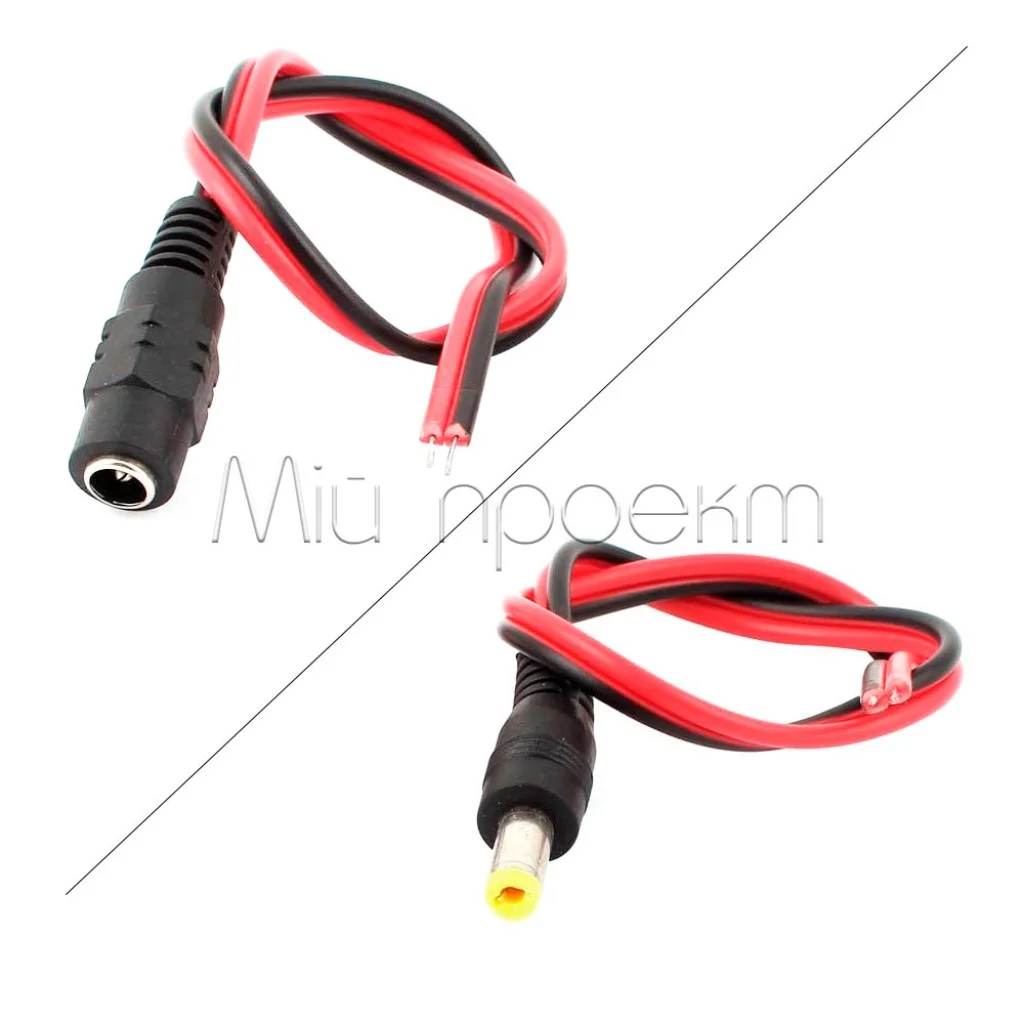

Кабельный DC-разъём 5.5×2.1 мм доступен в двух отдельных вариантах: штекер «папа» или гнездо «мама». Перед заказом выберите нужное исполнение — одна товарная единица содержит один выбранный разъём с двухжильным проводом.
Ключевые характеристики
- Тип
- кабельный разъём питания DC
- Варианты
- штекер «папа» или гнездо «мама»
- Продажа
- каждый вариант отдельно
- Формат
- внешний Ø 5.5 мм, внутренний Ø 2.1 мм
- Длина шнура
- 26 см
- Провод
- двухжильный, 2×18 AWG, медный
- Изоляция
- ПВХ, красный и чёрный провод
- Рабочее напряжение
- 1–38 В DC
- Максимальный ток
- до 5 А при 12 В
- Полярность
- центральный контакт — «+» и красный провод; внешний контакт — «−» и чёрный провод
Подробное описание и особенности
Как выбрать вариант

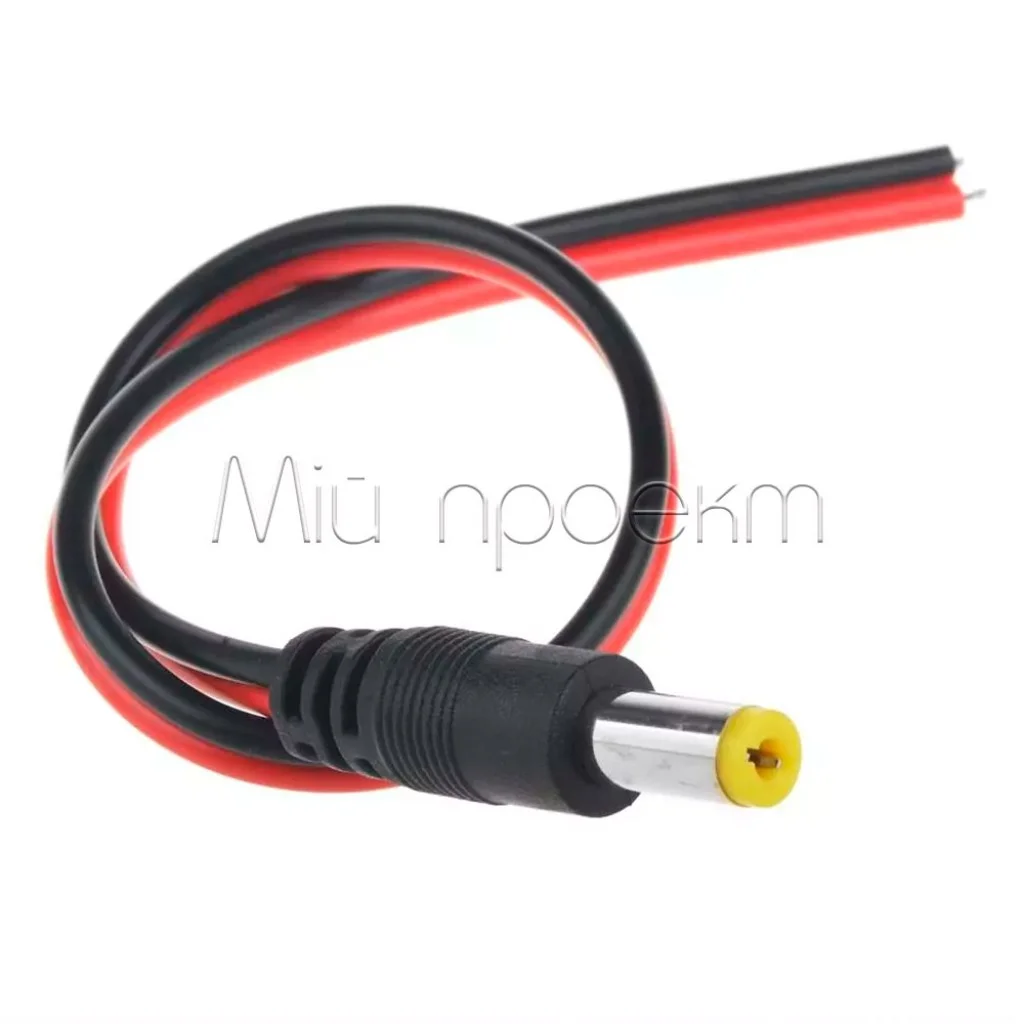

Штекер «папа» подключается к соответствующему гнезду 5.5×2.1 мм, а гнездо «мама» принимает совместимый штекер этого формата. Если требуется только замена одного конца кабеля, выберите один соответствующий вариант. Для создания нового разъёмного соединения закажите оба варианта отдельно.
Монтаж с готовым проводом
Разъём уже соединён с двухжильным проводом. Для установки нужно присоединить свободные концы к источнику или нагрузке, изолировать места соединений и обеспечить механическую разгрузку кабеля. Контакты внутри цилиндрической части дополнительно паять или обжимать не требуется.
Механическая совместимость
Обозначение 5.5×2.1 мм описывает внешний и внутренний диаметры цилиндрического соединения. Разъёмы 5.5×2.1 мм и 5.5×2.5 мм имеют одинаковый внешний диаметр, но не являются гарантированно взаимозаменяемыми: перед монтажом сверьте оба размера и проверьте плотность контакта.[1]
Питание и полярность
Разъём передаёт постоянное напряжение, но не стабилизирует его, не преобразует и не защищает нагрузку. Формат 5.5×2.1 мм сам по себе не определяет напряжение или полярность, поэтому перед первым включением проверьте мультиметром центральный и внешний контакты.[1]
Работа под нагрузкой
Предел до 5 А относится к режиму 12 В и не должен автоматически переноситься на весь диапазон 1–38 В. Допустимый ток готовой цепи определяет самое слабое звено: источник питания, штекер, гнездо, места соединения проводов или нагрузка.
Подойдёт / не подойдёт
Подойдёт
- для замены отдельного штекера или кабельного гнезда 5.5×2.1 мм;
- для низковольтного DC-питания устройств с совместимым парным разъёмом;
- для LED-освещения, камер видеонаблюдения, маршрутизаторов и блоков автоматики с соответствующими электрическими параметрами;
- для создания разъёмного соединения из отдельно приобретённых вариантов «мама» и «папа».
Не подойдёт
- как готовая пара в составе одной товарной единицы;
- для сетевого напряжения переменного тока;
- для гнёзд и штекеров 5.5×2.5 мм без проверки фактической посадки;
- для напряжения свыше 38 В или нагрузки свыше 5 А;
- для открытого использования во влажной среде без защищённого корпуса.
Примеры применения
Замена штекера блока питания
Вариант «папа» можно установить на кабель источника питания, если совпадают формат 5.5×2.1 мм, напряжение, полярность и допустимый ток.
Кабельное гнездо для устройства

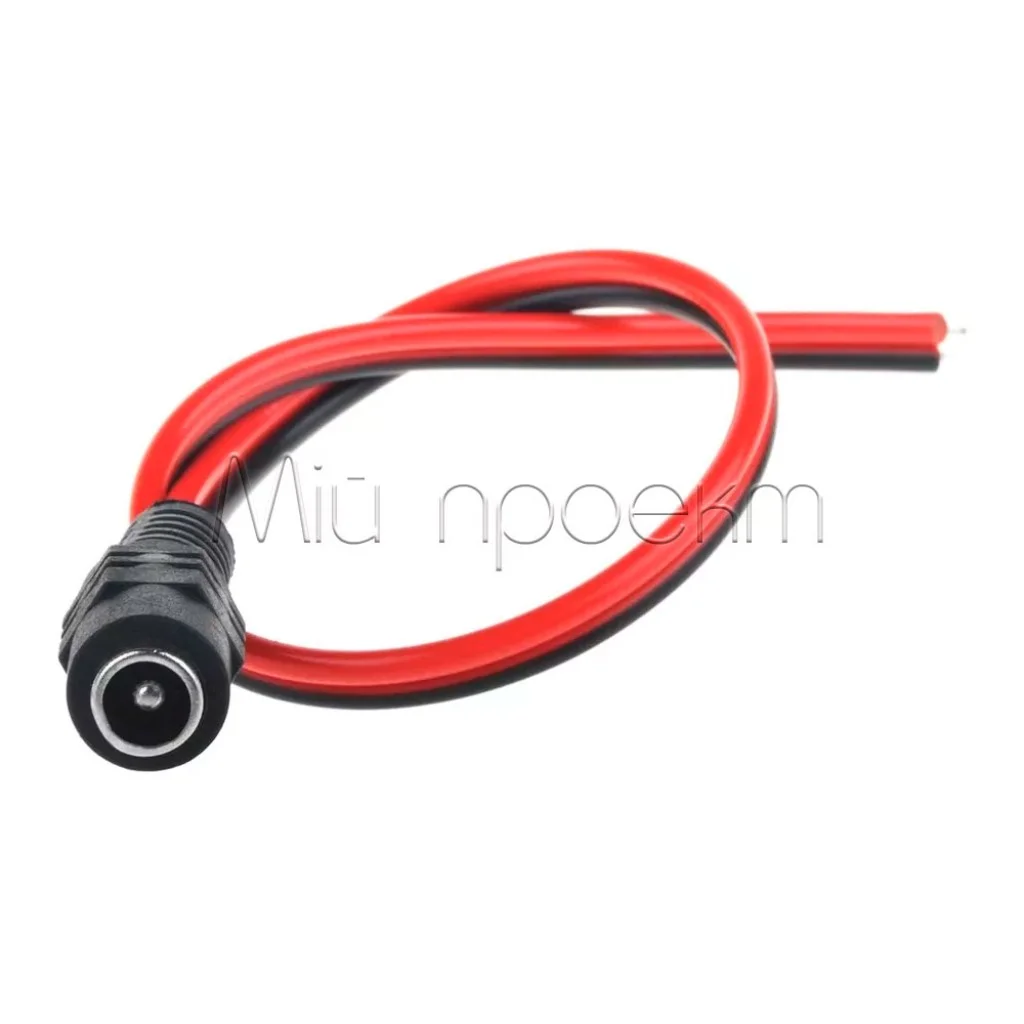

Вариант «мама» подходит для вывода питания из корпуса или подключения нагрузки к совместимому DC-штекеру без панельного монтажа.
Разъёмный участок кабеля

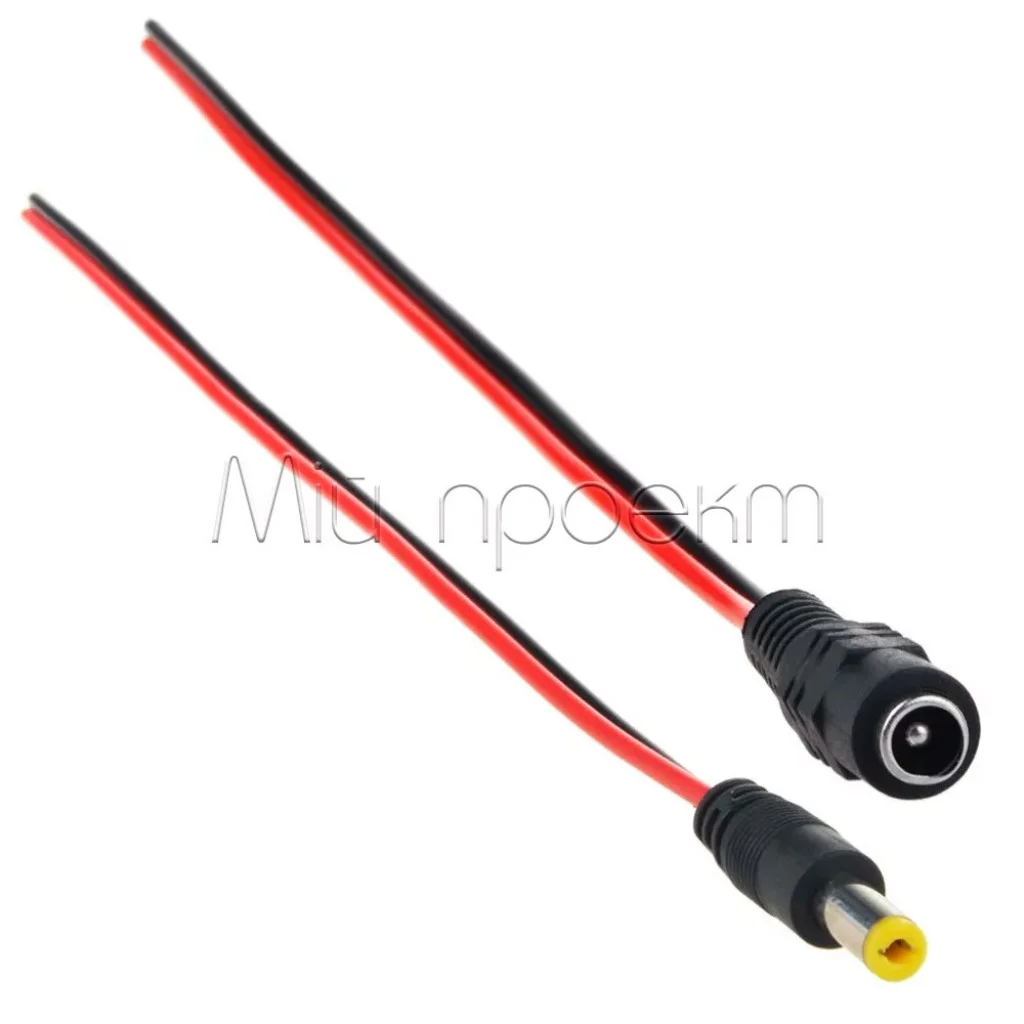

Отдельно приобретённые варианты «мама» и «папа» можно соединить между собой и использовать для быстрого отключения низковольтного модуля, LED-узла или другой совместимой нагрузки.
Подключение
Выберите нужный вариант
Для подключения к имеющемуся кабельному гнезду нужен штекер «папа», а для имеющегося штекера — гнездо «мама». Если нужны обе части, добавьте каждый вариант в заказ отдельно.
Сверьте размер
Убедитесь, что парный разъём имеет внешний диаметр 5.5 мм и внутренний диаметр 2.1 мм. Соединение должно быть плотным, без чрезмерного усилия и заметного люфта.
Проверьте источник и нагрузку
Напряжение источника должно соответствовать устройству и находиться в пределах 1–38 В DC. Ток нагрузки не должен превышать допустимое значение самого слабого компонента цепи.
Определите полярность
Центральный контакт соответствует красному проводу и плюсу, внешний — чёрному проводу и минусу. Перед подключением устройства подтвердите это мультиметром на конкретном разъёме.
Подсоедините и изолируйте провода
Выполняйте монтаж при отключённом питании. После пайки или обжима полностью изолируйте проводники; для этого можно подобрать термоусадочную трубку нужного диаметра.
Выполните контрольную проверку
Проверьте отсутствие короткого замыкания, выходное напряжение и полярность. Во время первой работы под нагрузкой проконтролируйте нагрев контактов и мест соединения.
Что входит в заказ
- один выбранный кабельный разъём 5.5×2.1 мм с проводом: штекер «папа» или гнездо «мама»;
- второй парный вариант не входит автоматически и при необходимости заказывается отдельно.
Совместимые товары и альтернативы
Панельное гнездо для корпуса
Если кабельное гнездо не подходит по способу монтажа, можно использовать панельное гнездо DC-022 формата 5.5×2.1 мм. Его номинальный ток составляет 0,5 А, поэтому именно это значение будет ограничивать длительный ток готового узла.
Штекер без готового провода или другой размер
Для монтажа без кабельного хвоста доступен отдельный штекер в исполнении 5.5×2.1, 5.5×2.5 или 3.5×1.0 мм. Варианты продаются отдельно, поэтому перед заказом выберите точный размер.
Ограничения и безопасность
Проверьте полярность до подачи питания
Обратная полярность или короткое замыкание могут повредить нагрузку и источник питания. Не полагайтесь только на цвет проводов — проверьте центральный и внешний контакты мультиметром.
Не используйте 5 А как безусловный длительный режим
Значение до 5 А указано для 12 В. Для длительной работы оставляйте запас, учитывайте параметры парного разъёма и других компонентов и прекратите работу, если контакт или провод заметно нагревается.
Только для низковольтной DC-цепи
Разъём работает в пределах 1–38 В постоянного тока и не предназначен для прямого подключения к бытовой сети переменного тока.
Изолируйте и зафиксируйте соединение
Не оставляйте оголённые жилы, не допускайте натяжения возле корпуса разъёма и защищайте соединение от влаги и механических повреждений.
FAQ
Входят ли «мама» и «папа» вместе?
Нет. Штекер «папа» и гнездо «мама» являются отдельными вариантами продажи. Одна товарная единица содержит один выбранный вариант.
Можно ли использовать «маму» и «папу» как пару?
Да. Закажите оба варианта отдельно, после чего их можно соединить между собой для создания разъёмного участка кабеля питания.
Совместим ли разъём с форматом 5.5×2.5 мм?
Совместимость не гарантируется. Внешний диаметр одинаковый, но внутренний отличается, поэтому возможны люфт, прерывание контакта или невозможность соединения.
Можно ли использовать разъём в системе на 12 В?
Да, 12 В входит в рабочий диапазон. Максимальный ток в этом режиме — до 5 А, но длительный ток всей цепи определяет компонент с наименьшим допустимым номиналом.
Какой провод соответствует плюсу?
Красный провод соответствует центральному положительному контакту, чёрный — внешнему отрицательному. Перед включением проверьте полярность мультиметром.
Документы и источники
- Same Sky, How to Select a DC Power Connector, 14.11.2017 — принципы механической совместимости цилиндрических DC-разъёмов, обозначения контактов и проверки полярности.
