Коротко про DC-роз’єм 5.5×2.1 мм з проводом
Кабельний DC-роз’єм 5.5×2.1 мм доступний у двох окремих варіантах: штекер «тато» або гніздо «мама». Перед замовленням оберіть потрібне виконання — одна товарна одиниця містить один вибраний роз’єм із двожильним проводом.
Ключові характеристики
- Тип
- кабельний роз’єм живлення DC
- Варіанти
- штекер «тато» або гніздо «мама»
- Продаж
- кожен варіант окремо
- Формат
- зовнішній Ø 5.5 мм, внутрішній Ø 2.1 мм
- Довжина шнура
- 26 см
- Провід
- двожильний, 2×18 AWG, мідний
- Ізоляція
- ПВХ, червоний і чорний провід
- Робоча напруга
- 1–38 В DC
- Максимальний струм
- до 5 А при 12 В
- Полярність
- центральний контакт — «+» і червоний провід; зовнішній контакт — «−» і чорний провід
Детальний опис та особливості
Як обрати варіант

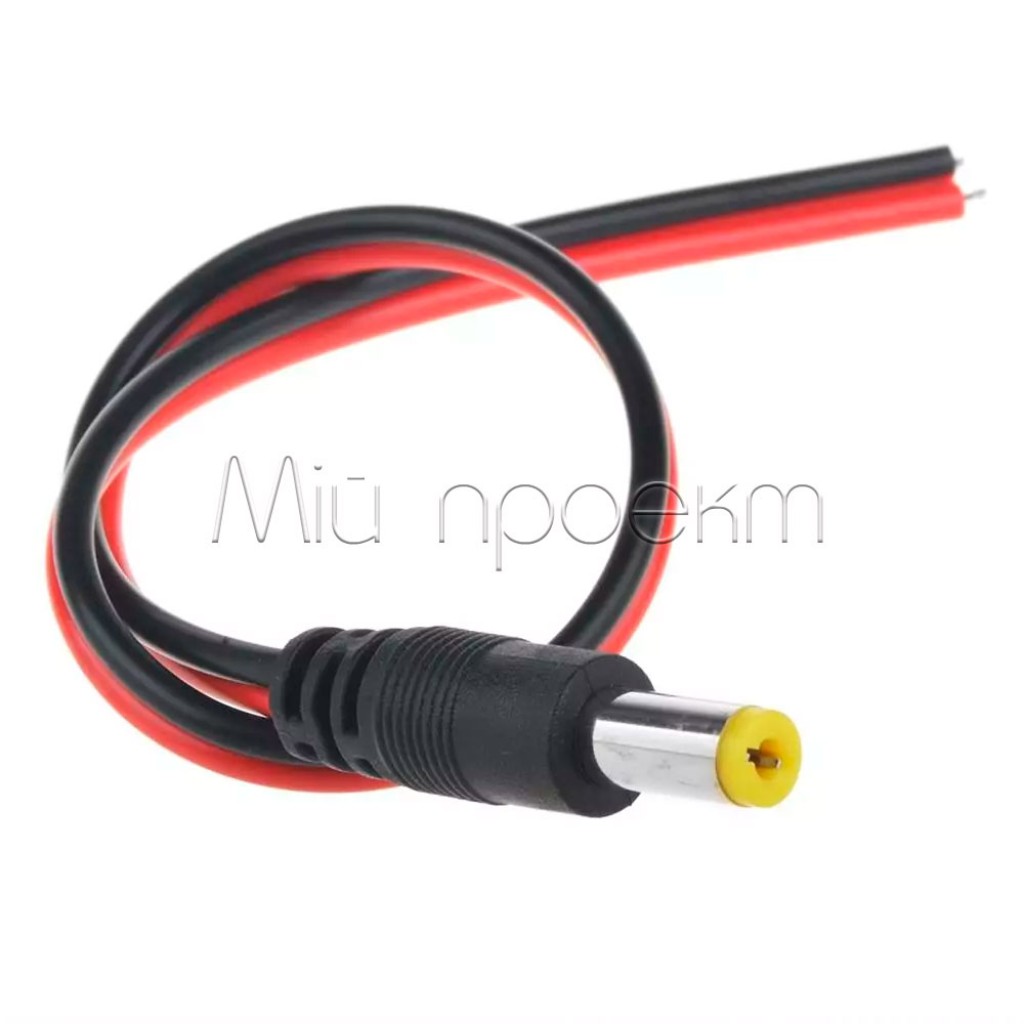

Штекер «тато» підключається до відповідного гнізда 5.5×2.1 мм, а гніздо «мама» приймає сумісний штекер цього формату. Якщо потрібна лише заміна одного кінця кабелю, оберіть один відповідний варіант. Для створення нового рознімного з’єднання замовте обидва варіанти окремо.
Монтаж із готовим проводом
Роз’єм уже з’єднаний із двожильним проводом. Для встановлення потрібно приєднати вільні кінці до джерела або навантаження, ізолювати місця з’єднань і забезпечити механічне розвантаження кабелю. Контакти всередині циліндричної частини додатково паяти або обтискати не потрібно.
Механічна сумісність
Позначення 5.5×2.1 мм описує зовнішній і внутрішній діаметри циліндричного з’єднання. Роз’єми 5.5×2.1 мм і 5.5×2.5 мм мають однаковий зовнішній діаметр, але не є гарантовано взаємозамінними: перед монтажем звірте обидва розміри та перевірте щільність контакту.[1]
Живлення та полярність
Роз’єм передає постійну напругу, але не стабілізує її, не перетворює та не захищає навантаження. Формат 5.5×2.1 мм сам по собі не задає напругу або полярність, тому перед першим увімкненням перевірте мультиметром центральний і зовнішній контакти.[1]
Робота під навантаженням
Межа до 5 А стосується режиму 12 В і не повинна автоматично переноситися на весь діапазон 1–38 В. Допустимий струм готового кола визначає найслабша ланка: джерело живлення, штекер, гніздо, місця з’єднання проводів або навантаження.
Підійде / не підійде
Підійде
- для заміни окремого штекера або кабельного гнізда 5.5×2.1 мм;
- для низьковольтного DC-живлення пристроїв із сумісним парним роз’ємом;
- для LED-освітлення, камер відеоспостереження, маршрутизаторів і блоків автоматики з відповідними електричними параметрами;

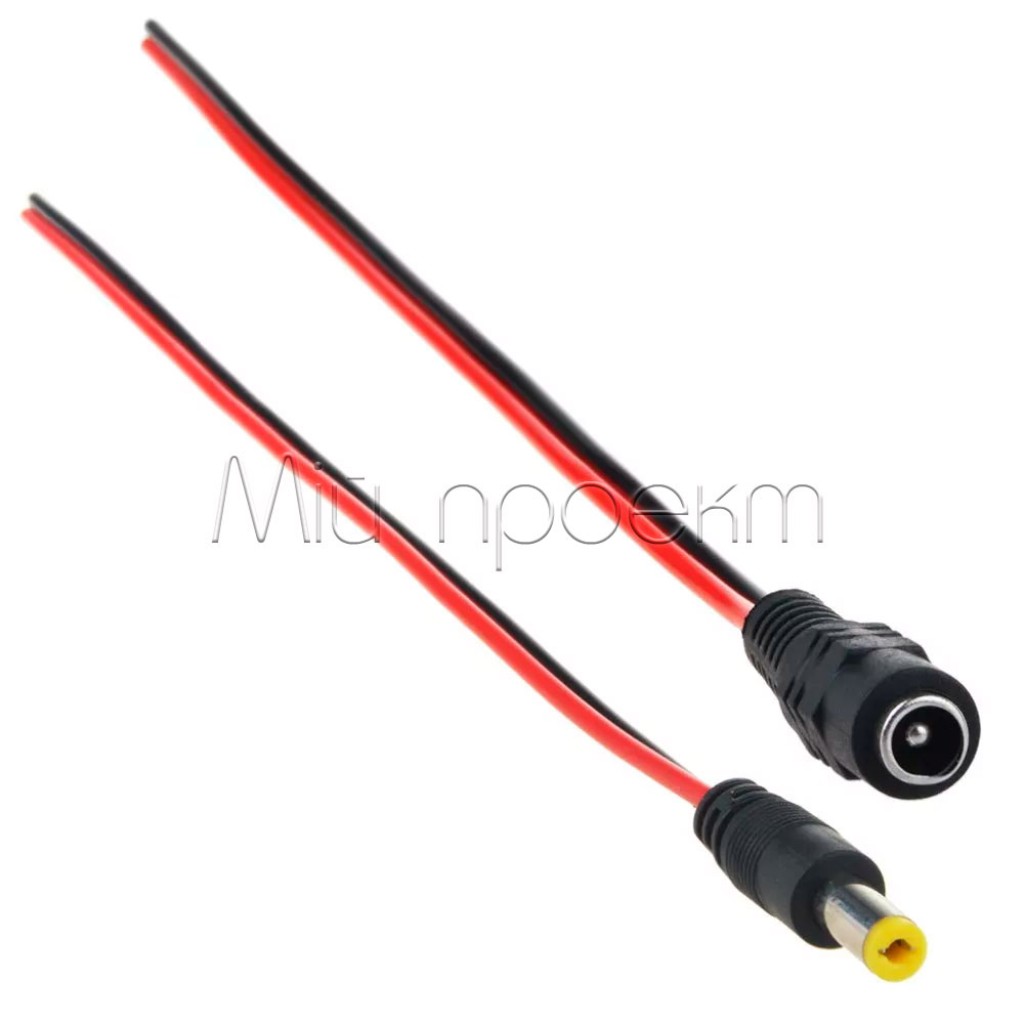

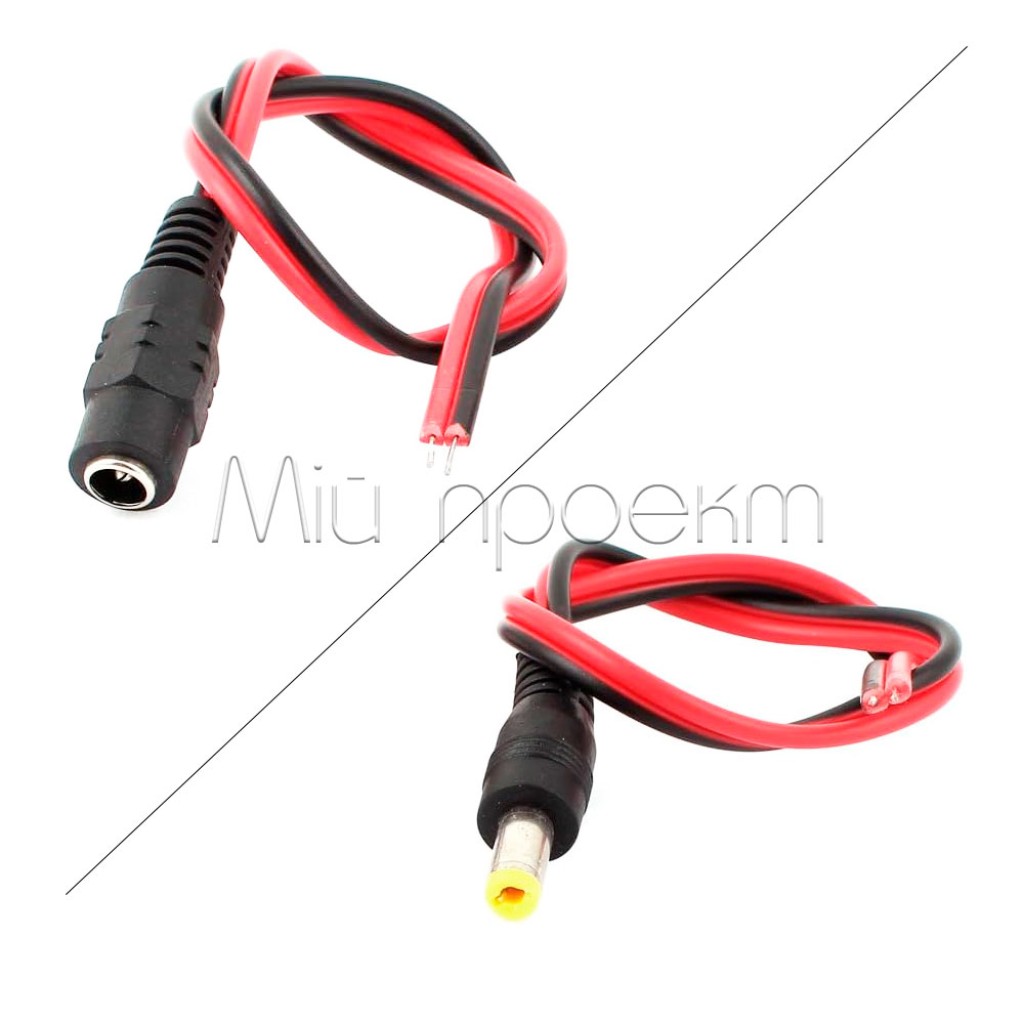

- для створення рознімного з’єднання з окремо придбаних варіантів «мама» та «тато».
Не підійде
- як готова пара в межах однієї товарної одиниці;
- для мережевої напруги змінного струму;
- для гнізд і штекерів 5.5×2.5 мм без перевірки фактичної посадки;
- для напруги понад 38 В або навантаження понад 5 А;
- для відкритого використання у вологому середовищі без захищеного корпуса.
Приклади застосування
Заміна штекера блока живлення
Варіант «тато» можна встановити на кабель джерела живлення, якщо збігаються формат 5.5×2.1 мм, напруга, полярність і допустимий струм.
Кабельне гніздо для пристрою

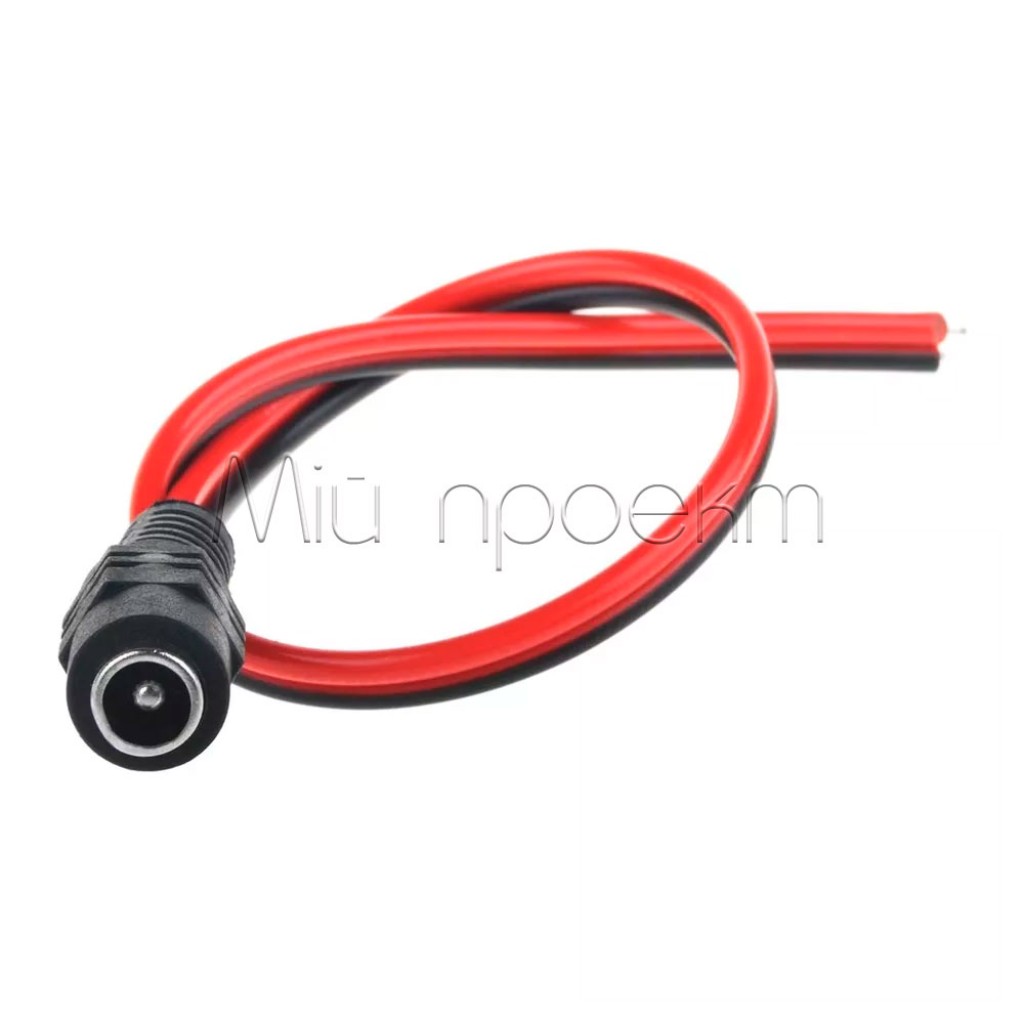

Варіант «мама» підходить для виведення живлення з корпуса або підключення навантаження до сумісного DC-штекера без панельного монтажу.
Рознімна ділянка кабелю
Окремо придбані варіанти «мама» та «тато» можна з’єднати між собою й використати для швидкого від’єднання низьковольтного модуля, LED-вузла або іншого сумісного навантаження.
Підключення
Оберіть потрібний варіант
Для підключення до наявного кабельного гнізда потрібен штекер «тато», а для наявного штекера — гніздо «мама». Якщо потрібні обидві частини, додайте кожен варіант до замовлення окремо.
Звірте розмір
Переконайтеся, що парний роз’єм має зовнішній діаметр 5.5 мм і внутрішній діаметр 2.1 мм. З’єднання має бути щільним, без надмірного зусилля та помітного люфту.
Перевірте джерело й навантаження
Напруга джерела має відповідати пристрою та перебувати в межах 1–38 В DC. Струм навантаження не повинен перевищувати допустиме значення найслабшого компонента кола.
Визначте полярність
Центральний контакт відповідає червоному проводу та плюсу, зовнішній — чорному проводу та мінусу. Перед приєднанням пристрою підтвердьте це мультиметром на конкретному роз’ємі.
Приєднайте та ізолюйте проводи
Виконуйте монтаж без поданого живлення. Після паяння або обтискання повністю ізолюйте провідники; для цього можна підібрати термоусаджувальну трубку потрібного діаметра.
Зробіть контрольну перевірку
Перевірте відсутність короткого замикання, вихідну напругу та полярність. Під час першої роботи під навантаженням проконтролюйте нагрівання контактів і місць з’єднання.
Що входить у замовлення
- один вибраний кабельний роз’єм 5.5×2.1 мм із проводом: штекер «тато» або гніздо «мама»;
- другий парний варіант не входить автоматично та за потреби замовляється окремо.
Сумісні товари та альтернативи
Панельне гніздо для корпуса
Якщо кабельне гніздо не підходить за способом монтажу, можна використати панельне гніздо DC-022 формату 5.5×2.1 мм. Його номінальний струм становить 0,5 А, тому саме це значення обмежуватиме тривалий струм готового вузла.
Штекер без готового проводу або інший розмір
Для монтажу без кабельного хвоста доступний окремий штекер у виконанні 5.5×2.1, 5.5×2.5 або 3.5×1.0 мм. Варіанти продаються окремо, тому перед замовленням виберіть точний розмір.
Обмеження та безпека
Перевірте полярність до подачі живлення
Зворотна полярність або коротке замикання можуть пошкодити навантаження та джерело живлення. Не покладайтеся лише на колір проводів — підтвердьте центральний і зовнішній контакти мультиметром.
Не використовуйте 5 А як безумовний тривалий режим
Значення до 5 А вказане для 12 В. Для тривалої роботи залишайте запас, враховуйте параметри парного роз’єму та інших компонентів і припиніть роботу, якщо контакт або провід помітно нагрівається.
Тільки для низьковольтного DC-кола
Роз’єм працює в межах 1–38 В постійного струму та не призначений для прямого підключення до побутової мережі змінного струму.
Ізолюйте та зафіксуйте з’єднання
Не залишайте оголені жили, не допускайте натягу біля корпуса роз’єму та захищайте з’єднання від вологи й механічних пошкоджень.
FAQ
Чи входять «мама» і «тато» разом?
Ні. Штекер «тато» та гніздо «мама» є окремими варіантами продажу. Одна товарна одиниця містить один вибраний варіант.
Чи можна використати «маму» й «тата» як пару?
Так. Замовте обидва варіанти окремо, після чого їх можна з’єднати між собою для створення рознімної ділянки кабелю живлення.
Чи сумісний роз’єм із форматом 5.5×2.5 мм?
Сумісність не гарантується. Зовнішній діаметр однаковий, але внутрішній відрізняється, тому можливі люфт, переривання контакту або неможливість з’єднання.
Чи можна використовувати роз’єм у системі на 12 В?
Так, 12 В входить у робочий діапазон. Максимальний струм у цьому режимі — до 5 А, але тривалий струм усього кола визначає компонент із найнижчим допустимим номіналом.
Який провід відповідає плюсу?
Червоний провід відповідає центральному позитивному контакту, чорний — зовнішньому негативному. Перед увімкненням перевірте полярність мультиметром.
Документи та джерела
- Same Sky, How to Select a DC Power Connector, 14.11.2017 — принципи механічної сумісності циліндричних DC-роз’ємів, позначення контактів і перевірки полярності.
