Кратко о DC-штекерах 5.5×2.1, 5.5×2.5 и 3.5×1.0 мм

Цилиндрический DC-штекер предназначен для монтажа на кабель питания и подключения низковольтного оборудования постоянного тока. Доступны три размерных исполнения: 5.5×2.1 мм, 5.5×2.5 мм и 3.5×1.0 мм; необходимый вариант выбирается отдельно.

Рабочее напряжение — 1–24 В. Перед подключением необходимо сверить оба диаметра гнезда, полярность, напряжение и допустимый ток всей цепи.

Ключевые характеристики

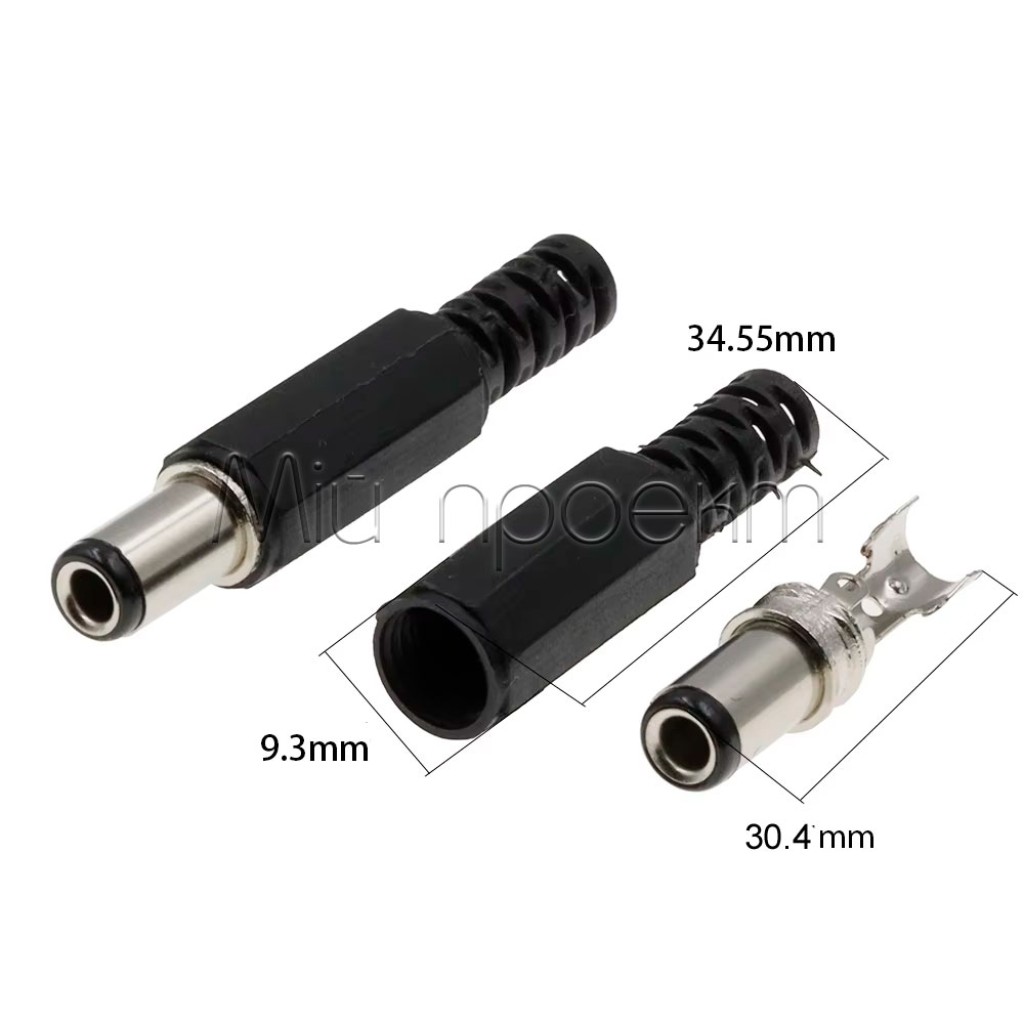

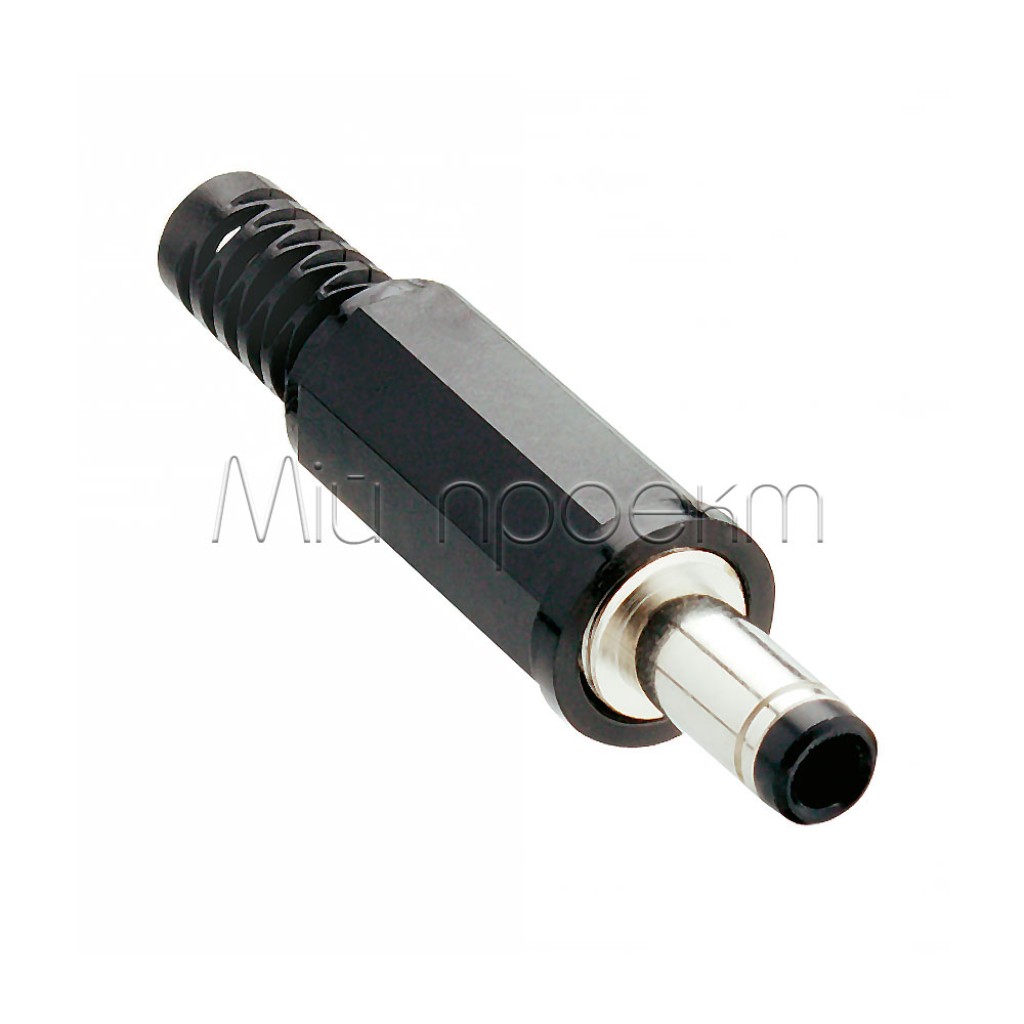

Тип: цилиндрический штекер питания DC

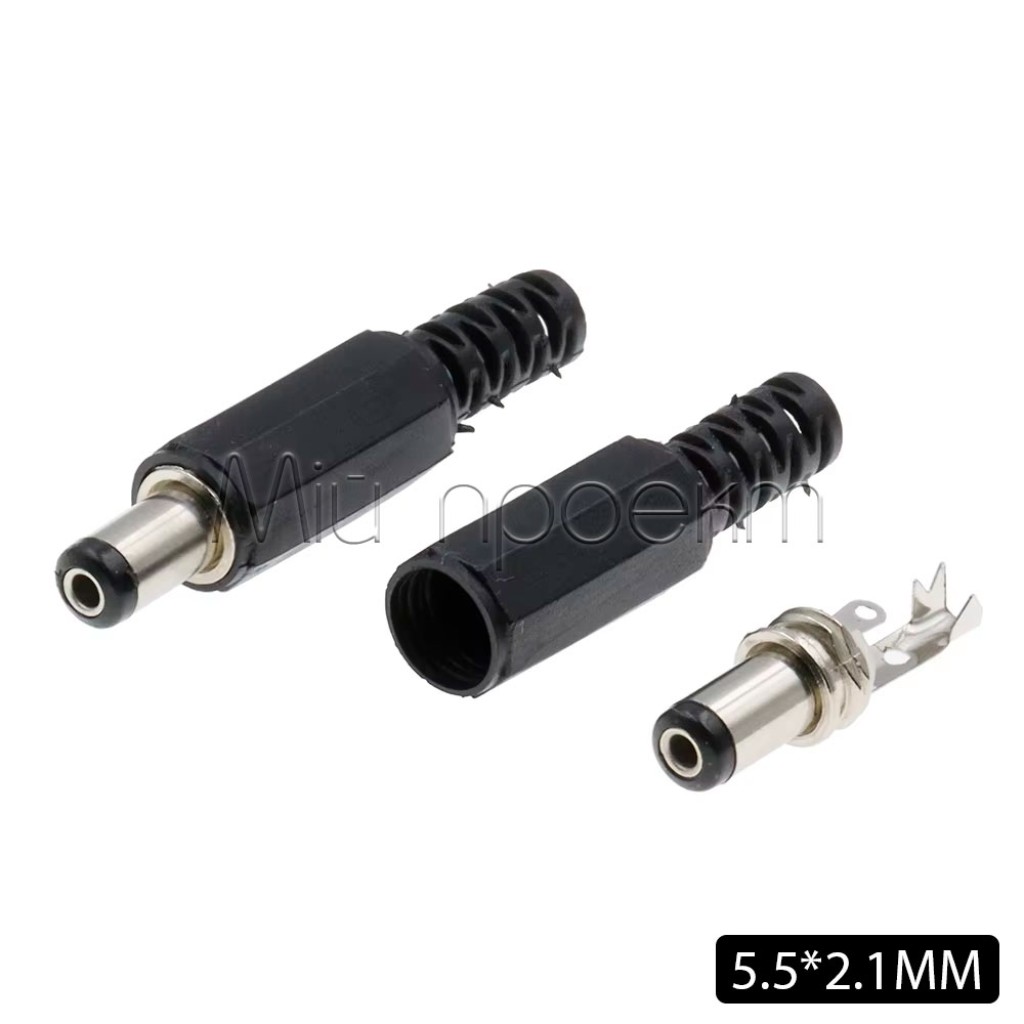

Исполнение 1: внешний Ø 5.5 мм, внутренний Ø 2.1 мм

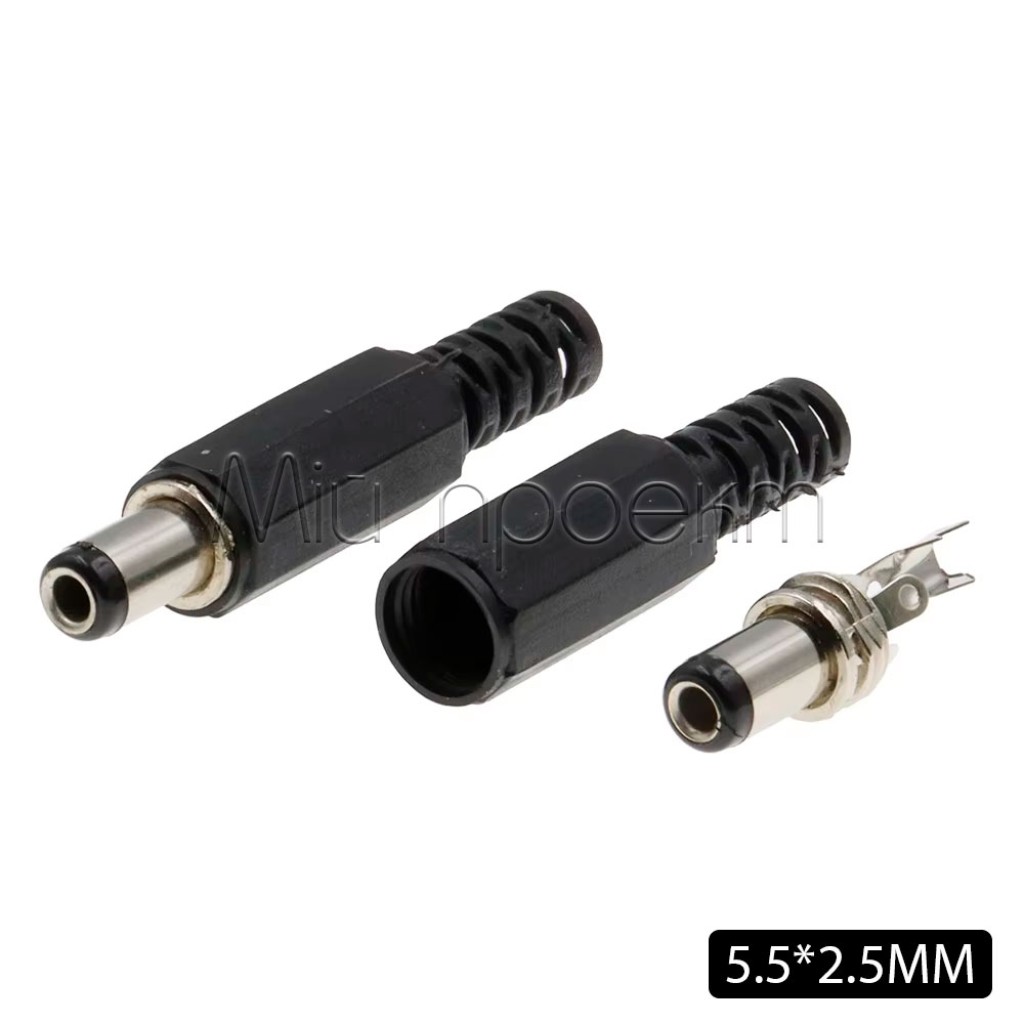

Исполнение 2: внешний Ø 5.5 мм, внутренний Ø 2.5 мм

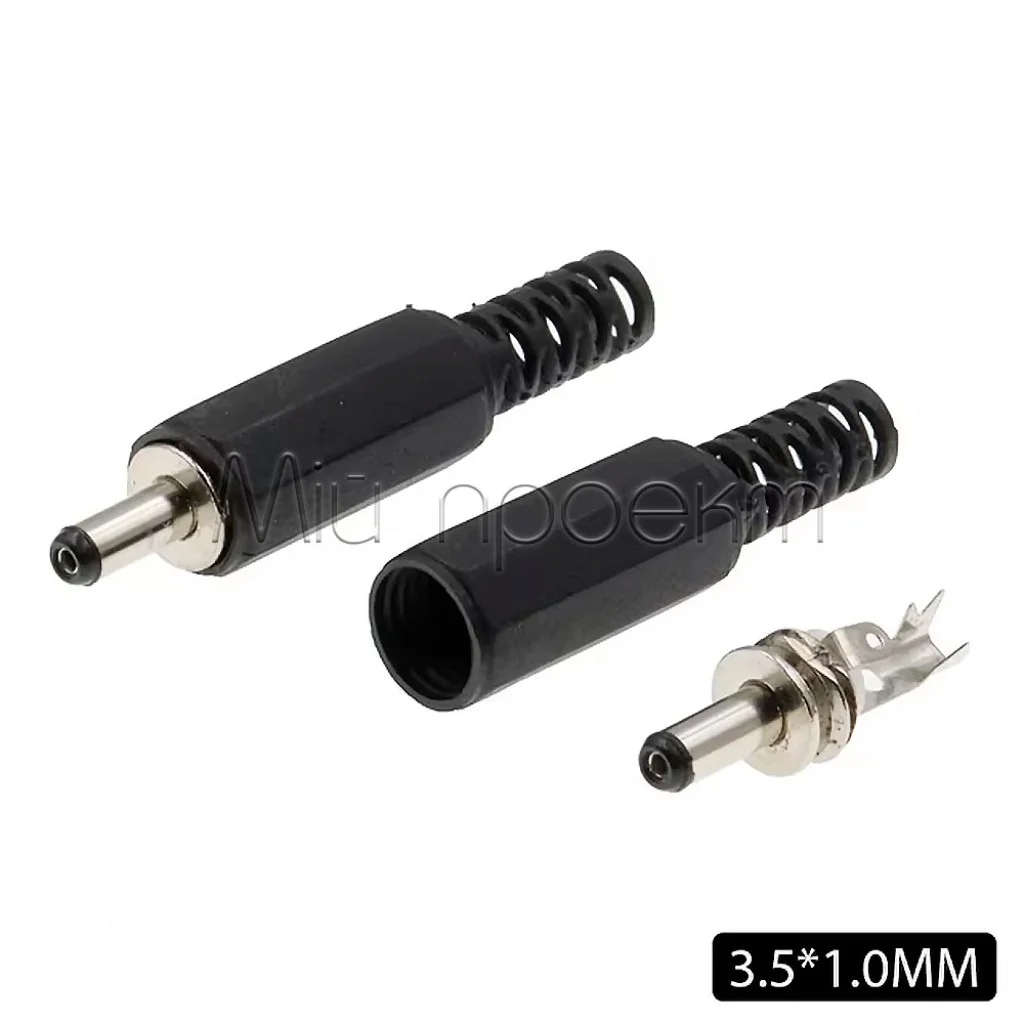

Исполнение 3: внешний Ø 3.5 мм, внутренний Ø 1.0 мм
Рабочее напряжение: 1–24 В DC
Материал корпуса: пластик
Выбор товара: один необходимый размер из доступных вариантов

Подробное описание и особенности

Как читать обозначение размера

Первое число обозначает внешний диаметр штекера, второе — внутренний. Поэтому исполнения 5.5×2.1 мм и 5.5×2.5 мм имеют одинаковый внешний диаметр, но отличаются внутренним размером и не должны считаться взаимозаменяемыми без проверки посадки.^[1]

Механическая совместимость

Штекер должен входить в гнездо без чрезмерного усилия, заметного люфта и прерывания контакта. Для замены поврежденного коннектора измерьте внешний и внутренний диаметры старого штекера или сверьтесь со спецификацией гнезда; одинакового внешнего диаметра недостаточно.

Напряжение и полярность

Штекер передает питание, но не стабилизирует и не преобразует напряжение. Полярность определяется подключением проводов, а не размером коннектора, поэтому схему устройства необходимо проверить до монтажа.^[1]

Выбор по нагрузке

Допустимый ток готового соединения зависит от штекера, ответного гнезда, кабеля, качества контакта и монтажа. Для нагрузки, где необходим гарантированный запас по току, используйте разъем с подтвержденным номинальным током для конкретного исполнения.

Подойдет / не подойдет

Подойдет

для ремонта или изготовления кабеля питания с соответствующим цилиндрическим DC-гнездом;
для низковольтных устройств с рабочим напряжением в пределах 1–24 В;
для проектов, где можно точно проверить размер, полярность и нагрузку;
для одного из трех форматов: 5.5×2.1 мм, 5.5×2.5 мм или 3.5×1.0 мм.

Не подойдет

для сетевого напряжения переменного тока;
для гнезда с другим внешним или внутренним диаметром;
для подключения наугад без проверки полярности и напряжения устройства;
для нагрузки, требующей документированного номинального тока, без отдельного подтверждения параметров разъема.

Примеры применения

Замена поврежденного штекера

Коннектор можно установить на исправный кабель блока питания, если совпадают оба диаметра, напряжение, полярность и параметры нагрузки.

Кабель для самодельного устройства

Штекер подходит для съемного подключения питания к контроллеру, датчику, подсветке или другому низковольтному узлу с соответствующим DC-гнездом.

Сервисный кабель питания

Отдельные кабели с разными штекерами удобно использовать для стенда, когда для каждого подключения заранее проверены напряжение, полярность и допустимая нагрузка.

Подключение

Определите точный размер
Сверьте внешний и внутренний диаметры гнезда. Для форматов 5.5×2.1 мм и 5.5×2.5 мм проверка внутреннего размера обязательна.
Проверьте электрические параметры
Найдите на устройстве или его адаптере необходимое напряжение, полярность и потребляемый ток. Напряжение должно находиться в пределах 1–24 В.
Подсоедините кабель
Работайте при отключенном питании. Подсоедините жилы к центральному и внешнему контактам в соответствии с необходимой полярностью, не оставляя оголенных участков или перемычек между контактами.
Закрепите и изолируйте
Соберите пластиковый корпус и закрепите кабель так, чтобы рывки не передавались на контакты. Убедитесь, что корпус не пережимает и не повреждает изоляцию.
Проверьте перед включением
Мультиметром проверьте отсутствие короткого замыкания, правильную полярность и выходное напряжение. Только после этого подключайте устройство.

Совместимый товар

Для исполнения 5.5×2.1 мм в самодельном корпусе можно использовать панельное гнездо питания DC-022 формата 5.5×2.1 мм. Допустимая нагрузка готового узла определяется компонентом с наименьшим номинальным током.

Ограничения и безопасность

Не перепутайте полярность

Одинаковый размер штекера не определяет расположение плюса и минуса. Обратная полярность или короткое замыкание могут повредить подключенное устройство и источник питания.

Не превышайте 24 В

Штекер рассчитан на рабочее напряжение 1–24 В и не предназначен для прямого подключения к сети переменного тока.

Проверяйте номинальный ток

Не рассчитывайте соединение на заранее заданный ток без подтверждения номинала конкретного штекера, гнезда и кабеля. Ненадежный или перегруженный контакт может нагреваться и вызывать нестабильную работу.

Защитите контакты и кабель

После монтажа полностью закройте контакты корпусом, изолируйте соединение и не допускайте натяжения кабеля возле штекера.

FAQ

Чем отличаются 5.5×2.1 мм и 5.5×2.5 мм?

Оба штекера имеют внешний диаметр 5.5 мм, но внутренний составляет соответственно 2.1 мм и 2.5 мм. Неправильный вариант может не войти в гнездо или давать нестабильный контакт.

Задана ли полярность штекера?

Нет. Полярность зависит от того, как подключены центральный и внешний контакты. Перед включением проверьте результат мультиметром.

Можно ли использовать штекер в системе на 12 В или 24 В?

Да, оба значения входят в рабочий диапазон 1–24 В. Дополнительно должны соответствовать напряжение самого устройства, полярность и допустимый ток всех компонентов цепи.

Входят ли все три размера одновременно?

Нет. Размеры являются отдельными вариантами исполнения; перед добавлением в корзину выберите необходимый формат.

Дополнительная информация по выбору

Принципы выбора размеров цилиндрических DC-разъемов, определения полярности и проверки электрических номиналов приведены в материале Same Sky How to Select a DC Power Connector от 14.11.2017.
