Кратко о преобразователе CH341A

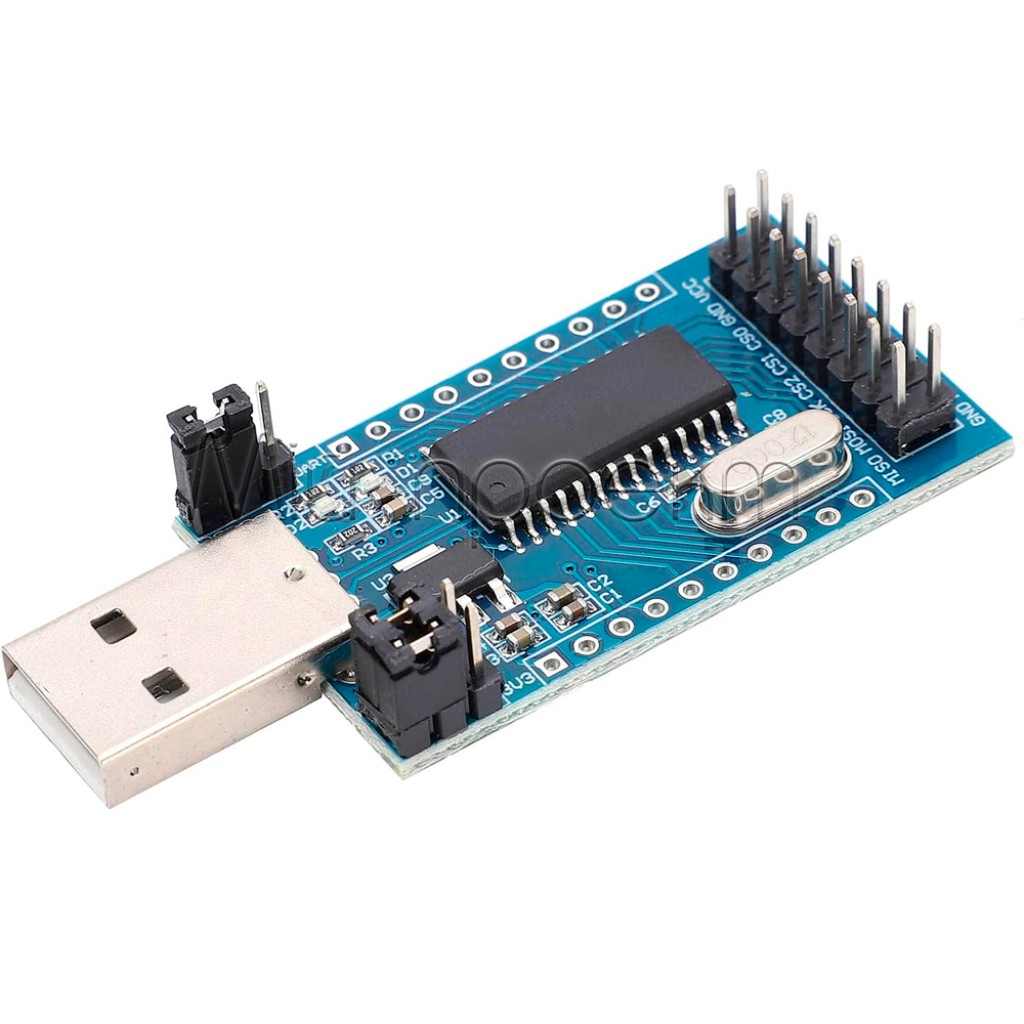

CH341A — плата-преобразователь для связи компьютера через USB с электронными устройствами, использующими UART с TTL-уровнями, I²C, SPI или параллельный интерфейс EPP/MEM. Она подходит для отладки последовательного обмена, работы с совместимой памятью и отдельных операций внутрисхемного программирования.
Ключевые характеристики
- Микросхема
- CH341A
- Интерфейс подключения к компьютеру
- USB
- Режимы и сигналы
- UART, TTL, I²C/IIC, SPI, ISP, EPP/MEM
- Настройка напряжения
- 3,3 или 5 В, перемычкой

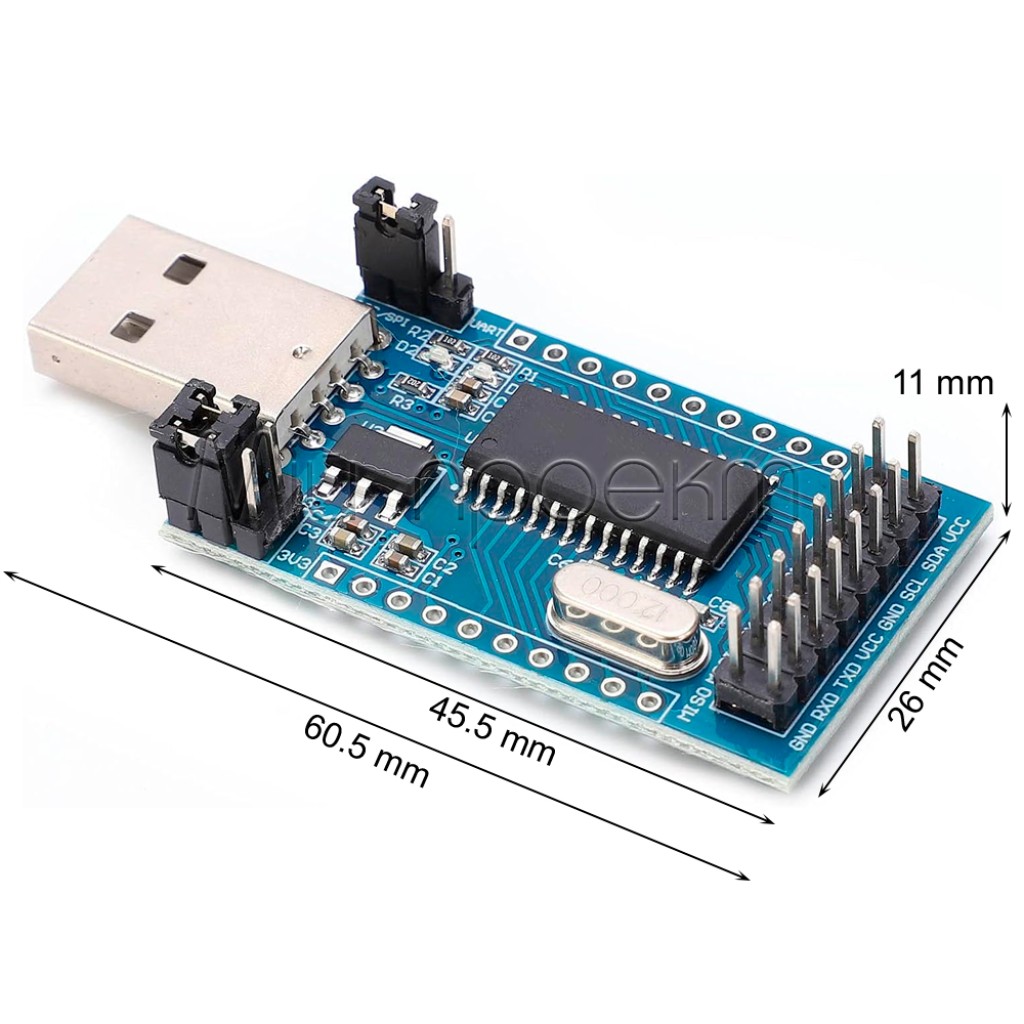

- Размеры платы
- 45,5 × 26 мм
- Масса
- 9 г
Подробное описание и особенности
Одна плата для разных режимов
Микросхема CH341A может преобразовывать USB в UART, параллельный порт EPP/MEM и синхронные двух- и четырёхпроводные интерфейсы.[1] На практике нужную функцию определяют режим платы, задействованные контакты и программа на компьютере. Перечень интерфейсов не означает, что все они доступны одновременно или управляются через один виртуальный COM-порт.

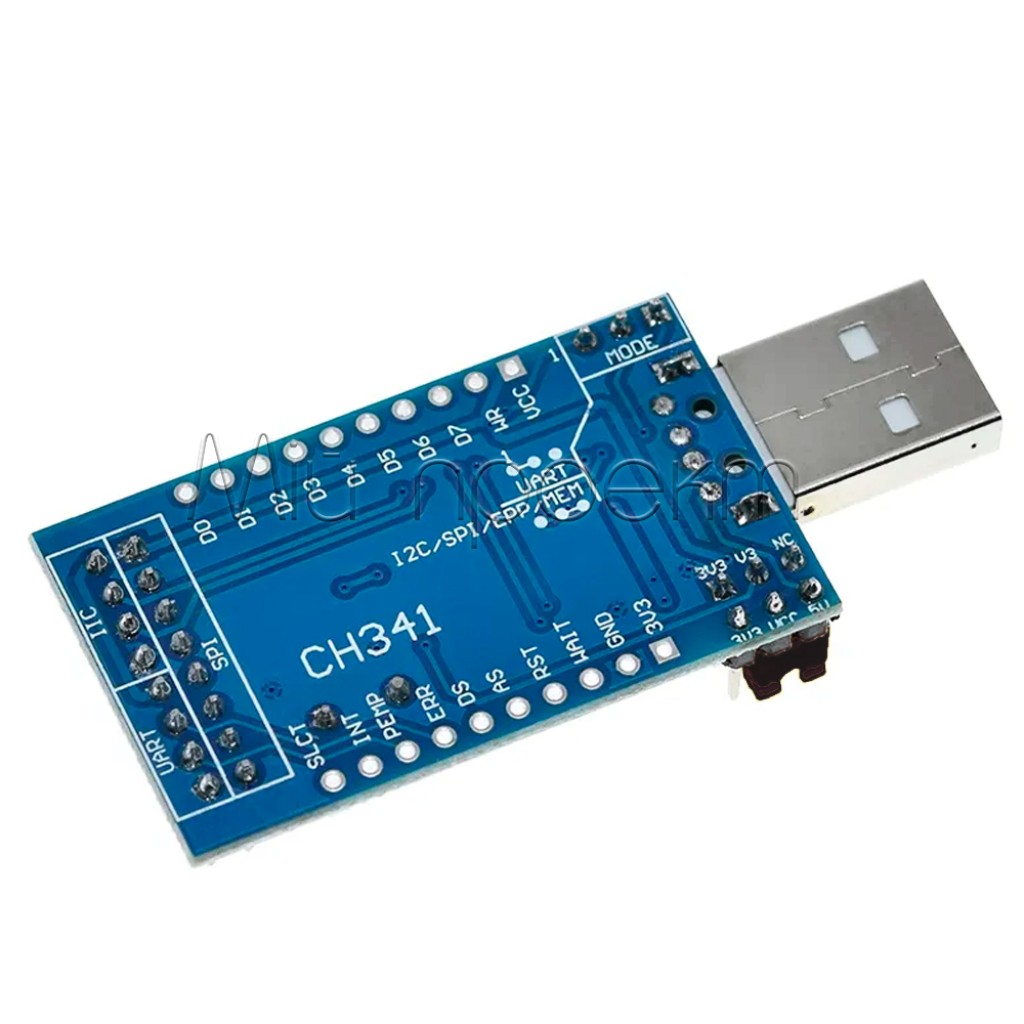

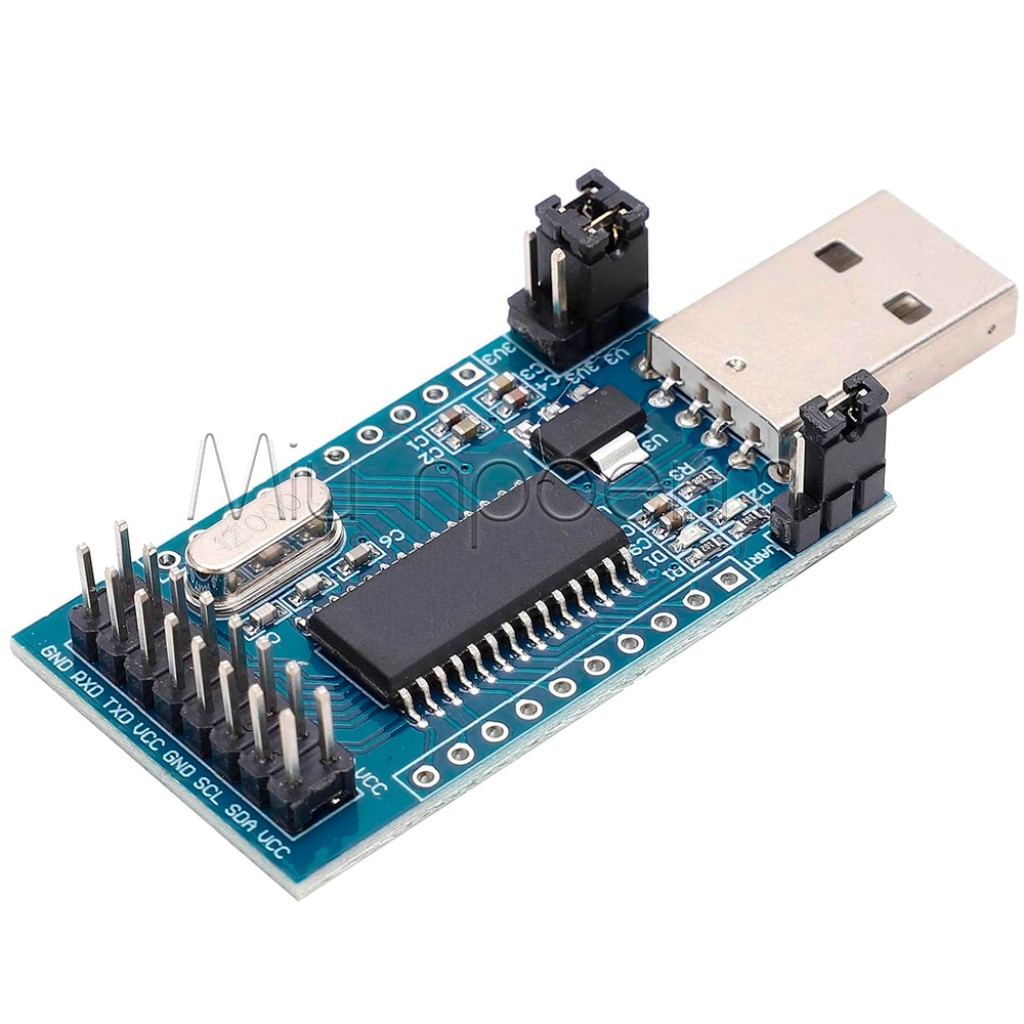

Обозначение IIC на плате и в некоторых программах обычно соответствует интерфейсу I²C. Для двухпроводного режима используются SCL и SDA, а для SPI — SCK, MOSI, MISO и линия выбора устройства. Точное расположение контактов определяйте по маркировке на полученной плате: распиновка похожего программатора CH341A другого исполнения может отличаться.
Программное обеспечение
В режиме UART адаптер используется как последовательный порт. Официальный пакет WCH CH341SER поддерживает CH341A в Windows и предназначен именно для режима USB–UART.[2] Для I²C, SPI, EPP/MEM или программирования памяти необходима программа либо библиотека, которая непосредственно поддерживает CH341A, выбранный режим и конкретный целевой компонент. Обычный терминал последовательного порта не управляет I²C или SPI.
Программирование без лишних обещаний
Обозначение ISP указывает на возможность работы с целевым устройством через выведенные последовательные сигналы, но не делает плату универсальным программатором для любого микроконтроллера. Совместимость определяют точная модель памяти или МК, протокол программирования, распиновка, напряжение и поддержка в выбранном ПО. Перед записью сначала выполните безопасное чтение и проверьте идентификацию компонента.
Подойдёт / не подойдёт
Подойдёт
- для обмена между ПК и устройством через TTL UART;
- для работы с совместимыми I²C- и SPI-устройствами через программу с поддержкой CH341A;
- для чтения или записи совместимой последовательной памяти после проверки напряжения и распиновки;
- для макетирования, ремонта и отладки, когда необходим доступ к EPP/MEM или синхронным последовательным линиям;
- для внутрисхемных операций, если точный целевой компонент и ПО поддерживают нужный алгоритм.
Не подойдёт
- для гарантированного программирования любых AVR, PIC, STC, ARM или других МК без проверки точного протокола;
- для прямого подключения к электрическим интерфейсам RS-232, RS-485 или RS-422 без соответствующего преобразователя уровней;
- для работы с низковольтным целевым устройством, если совместимость напряжения и логических уровней не установлена;
- для автономного программирования без компьютера и совместимого ПО;
- для одновременного независимого использования всех указанных интерфейсов.
Примеры применения
Сервисный UART
Подключение к RX/TX/GND целевой платы для чтения диагностических сообщений или передачи команд из терминальной программы после согласования логических уровней.
Работа с последовательной памятью
Чтение, создание резервной копии и запись совместимой I²C- или SPI-памяти при условии, что программа поддерживает точный компонент, а подключение не конфликтует с другими узлами платы.
Прототипирование интерфейсов
Управление несложной периферией через I²C, SPI или EPP/MEM с ПК для проверки обмена до разработки отдельного контроллера.
Подключение и первый запуск
Определите нужный режим
Выясните, какой интерфейс использует целевое устройство, какие сигналы необходимы и поддерживает ли его выбранное ПО для CH341A.
Сверьте напряжение

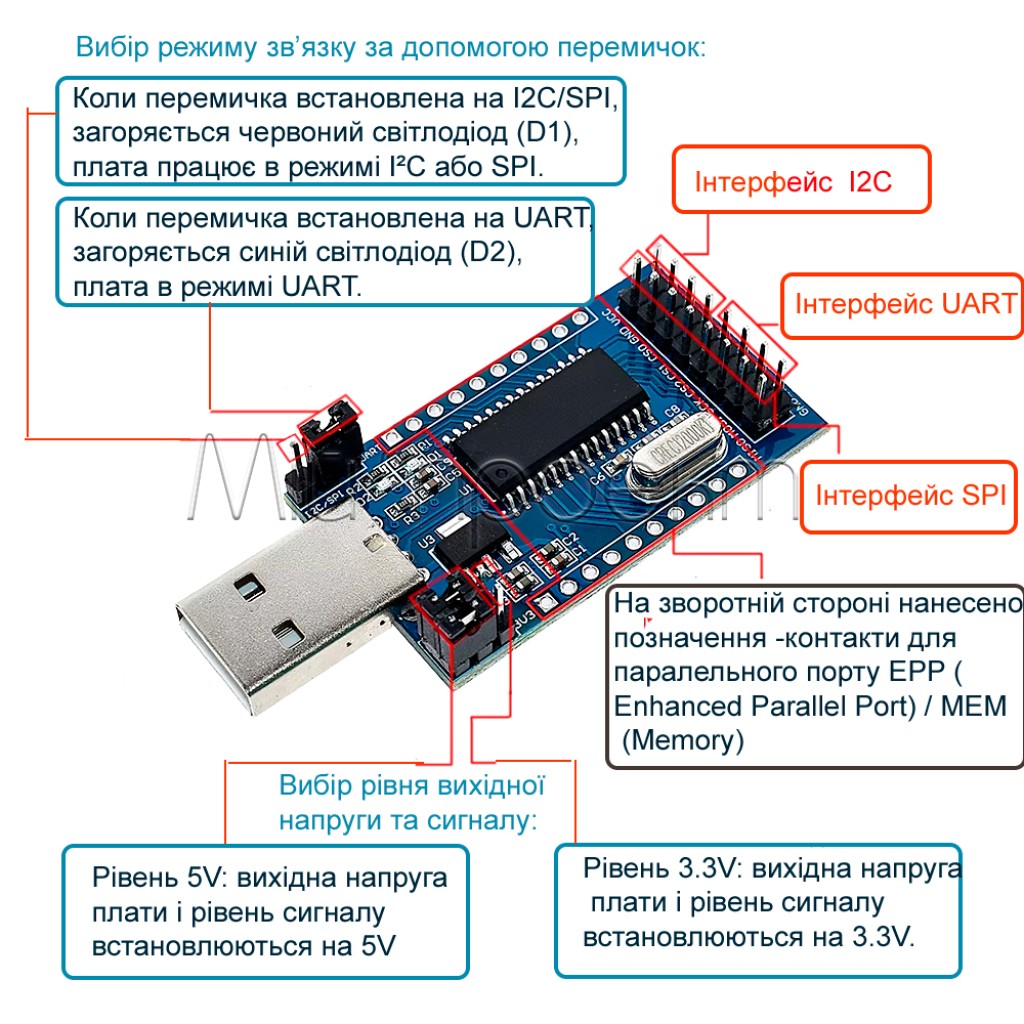

По документации целевой схемы выберите положение перемычки 3,3 или 5 В. Если назначение контактов или фактическое напряжение вызывают сомнения, проверьте их мультиметром до подключения сигнальных линий.
Подключайте обесточенную схему
Соедините общий GND и только необходимые сигналы в соответствии с маркировкой этой платы и документацией целевого устройства. Не копируйте распиновку с другого исполнения CH341A.
Установите соответствующее ПО
Для UART используйте совместимый драйвер последовательного порта; для I²C, SPI, EPP/MEM или памяти — отдельное ПО либо библиотеку с явной поддержкой CH341A и нужного режима.
Сначала проверьте чтение
Перед стиранием или записью прочитайте идентификатор либо содержимое целевого компонента, сохраните резервную копию и убедитесь, что данные считываются стабильно.
Альтернативы в зависимости от задачи
Если требуется не многорежимная отладка, а специализированное программирование, выберите профильное устройство: USBasp для совместимых AVR, ATtiny и ATmega через ISP или STC Auto Programmer для микроконтроллеров STC с UART ISP. Перед заказом в любом случае проверьте точную модель МК, напряжение и распиновку.
Ограничения и безопасность
Проверяйте напряжение до подключения
Неправильное положение перемычки или подача 5 В на устройство, рассчитанное только на 3,3 В, может повредить целевую схему. Не определяйте безопасное напряжение только по цвету или внешнему виду платы.
Не объединяйте источники питания наугад
Если целевая плата имеет собственное питание, не подключайте к ней выход питания адаптера без проверенной схемы. Для обмена сигналами обычно необходим общий GND, но выходы двух источников не должны одновременно питать одну линию.
TTL UART — не RS-232
Сигналы TTL UART нельзя напрямую подключать к классическому порту RS-232 с двуполярными уровнями. Для RS-232, RS-485 или RS-422 необходим соответствующий внешний преобразователь.
Внутрисхемное чтение может быть нестабильным
Другие компоненты на линиях I²C или SPI могут мешать работе адаптера либо получать паразитное питание через сигналы. При нестабильном чтении обесточьте целевое устройство, проверьте схему и при необходимости изолируйте или демонтируйте память.
Запись изменяет данные устройства
Ошибочное стирание или запись EEPROM, Flash либо конфигурационной памяти может сделать оборудование неработоспособным. Сохраняйте проверенную резервную копию до внесения любых изменений.
FAQ
Все ли интерфейсы работают одновременно?
Нет, рассчитывайте на работу в выбранном режиме. Доступные контакты и функции зависят от конфигурации платы и программного обеспечения.
Какая программа нужна для I²C или SPI?
Необходима программа или библиотека, которая непосредственно поддерживает CH341A, соответствующий режим и целевой компонент. Программа для обычного COM-порта подходит только для UART.
Можно ли прошивать любой микроконтроллер?
Нет. Плата работает только при совместимости протокола, напряжения, распиновки, алгоритма программирования и ПО. Одна лишь надпись ISP не гарантирует поддержку конкретного МК.
Что выбрать перемычкой — 3,3 или 5 В?
Выберите значение, допустимое для всей целевой платы, а не только для одного чипа. Для неизвестного устройства сначала найдите схему или измерьте напряжения без подключённого целевого устройства.
Можно ли подключить адаптер к RS-232 или RS-485?
Не напрямую. Между TTL-сигналами адаптера и RS-232, RS-485 либо RS-422 необходим соответствующий преобразователь электрических уровней.
Что делать перед записью памяти?
Проверьте питание и распиновку, несколько раз стабильно прочитайте содержимое, сохраните резервную копию и только после этого выполняйте стирание или запись.
Документы и источники
- WCH, USB Bus Adapter Chip CH341 — назначение CH341A и разграничение UART, EPP/MEM, двух- и четырёхпроводных режимов.
- WCH, CH341SER.EXE, версия 4.0 от 24.06.2026 — официальный Windows-драйвер USB–UART с поддержкой CH341A.
