Программатор STC (USB to TTL) ISP

Программатор STC USB-TTL

Программатор STC USB-TTL - это устройство, используемое для программирования микроконтроллеров компании STC Micro (STC15, STC8, STC12 и других) с использованием интерфейса USB-TTL (USB to TTL). Этот программатор позволяет считывать программу с микроконтроллера, записывать новую программу и отлаживать микроконтроллер во время разработки..

Основные характеристики:

1. Поддержка микроконтроллеров: Программатор поддерживает программирование всех серий микроконтроллеров STC (3.3V и 5V), а также поддерживает микроконтроллеры MSP430 в режиме BSL (только через программу MspFet).
2. Скорость передачи: Максимальная скорость передачи данных до 115200 бод, что обеспечивает быстрое и надежное программирование.
3. Автоматическая загрузка: Нет необходимости вручную выключать и включать питание микроконтроллера для программирования. Программатор автоматически загружает программу без необходимости холодного старта.
4. Источник питания: Программатор поддерживает программирование микроконтроллеров с питанием 3.3V и 5V. Встроенный чип управления питанием обеспечивает стабильное питание до 500мА.
5. Надежность: Программатор обеспечивает 100% успех программирования для серий STC12, STC15, STC11 на максимальной скорости 115200 бод.
6. Защита: Встроенный предохранитель на 500мА защищает ваш компьютер от перегрузки и повреждения.
7. Корпус: Программатор имеет металлический алюминиевый корпус, что обеспечивает дополнительную защиту от короткого замыкания и механических повреждений.

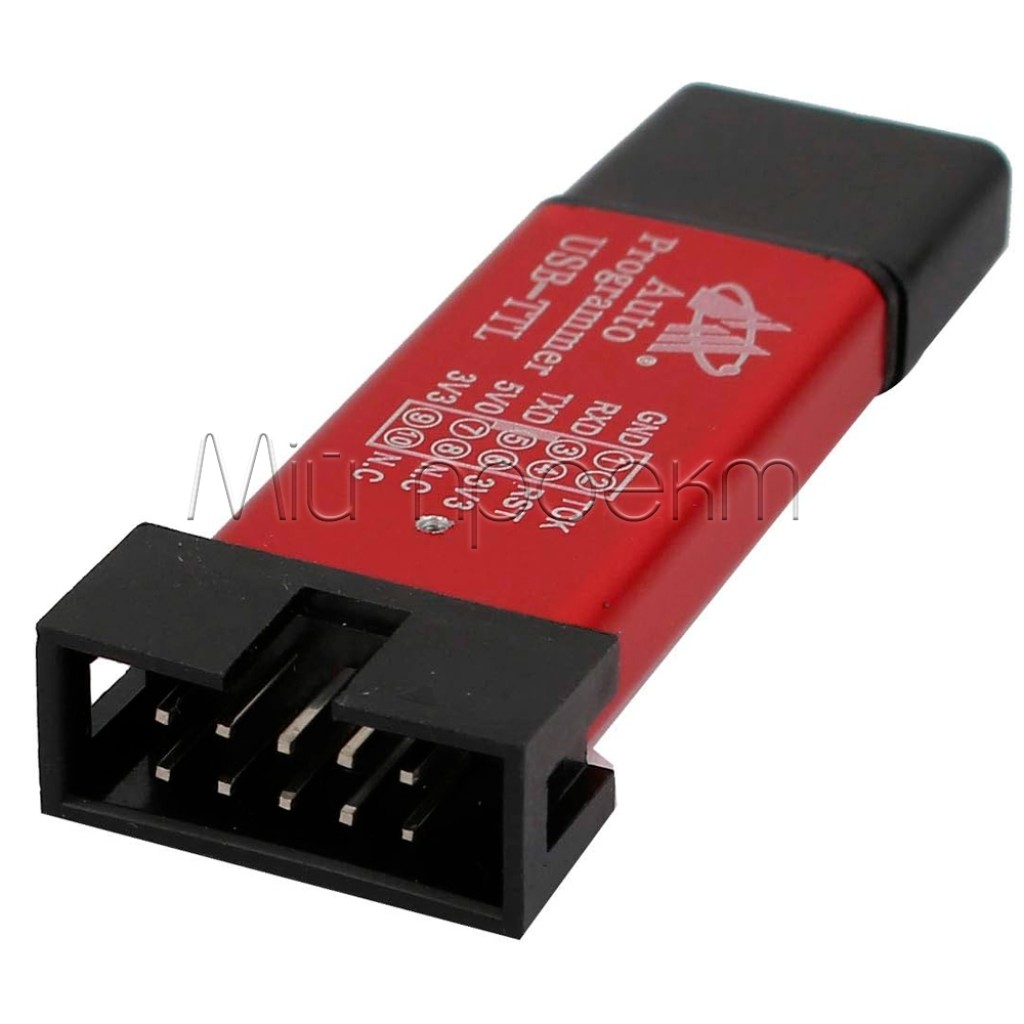

8. Интерфейс: Все необходимые интерфейсы и определения пинов указаны на корпусе программатора для удобства использования.
9. Совместимость: Поддержка Windows 7 и выше, а также совместимость с 64-битными системами.

Использование:

Программирование микроконтроллеров STC осуществляется через четыре пин-контакта (пример для STC89C52):

• 5V0 подключается к VCC
• TXD подключается к P3.0
• RXD подключается к P3.1
• GND подключается к GND

Программатор также поддерживает работу с различными устройствами, которые требуют сигналов USB-TTL, такими как серийная коммуникация, отладка терминала, загрузка программ для других микроконтроллеров, прошивка жестких дисков или ТВ-приставок и другие. Однако техническая поддержка для таких применений не предоставляется.
