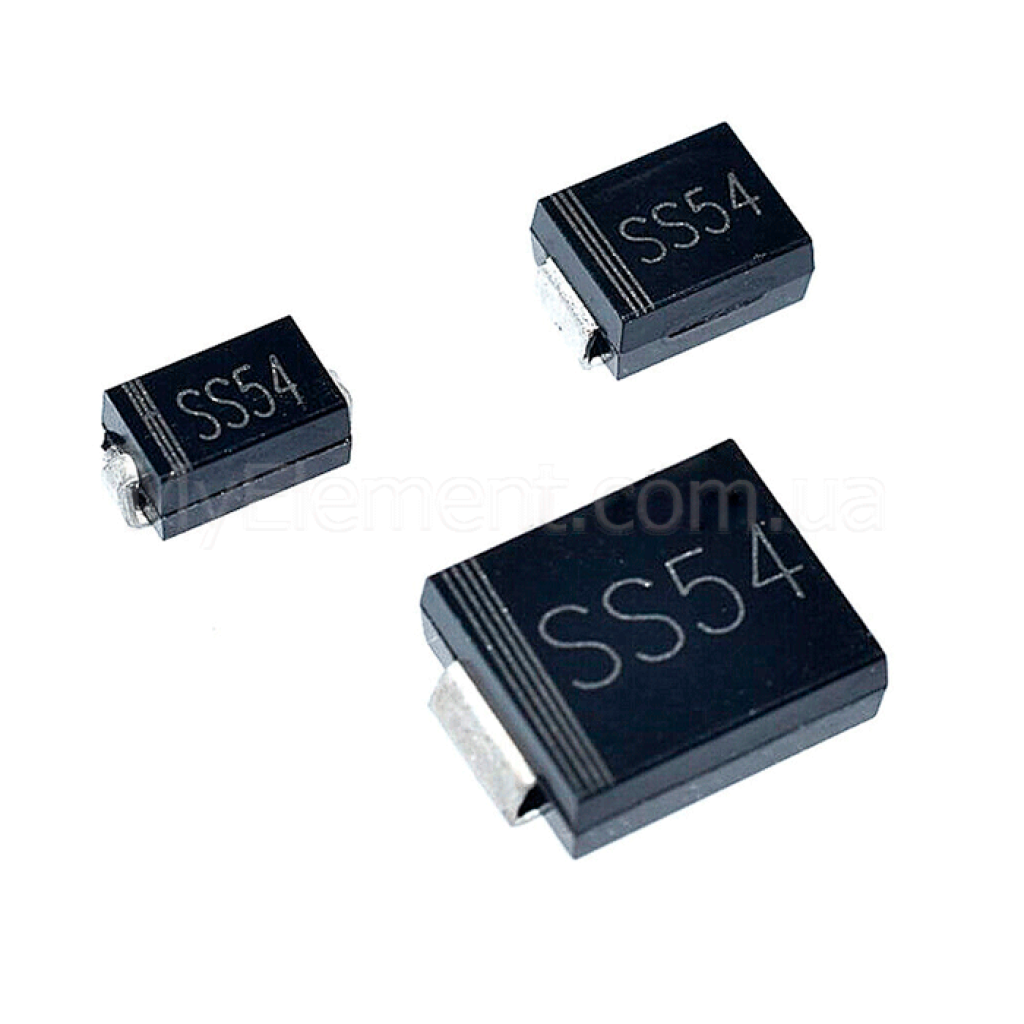

Диод Шоттки SS54 корпус SMC (DO-214) (40V 5A)

Страна-производитель: Китай Код товара: 5504
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Диод Шоттки SS54 корпус SMC (DO-214) (40V 5A)
Диод Шоттки SS54 корпус SMC (DO-214) (40V 5A)
Диод Шоттки SS54 корпус SMC (DO-214) (40V 5A)
Есть в наличии
Код товара: 5504
4.00 грн
-25%
3.00 грн
Вы экономите: 1.00 грн
Акция заканчивается через:
дней
:
часов
:
минут
:
секунд
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:40 V
Максимальный ток:5 A
Тип корпуса:SMC
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Диод Шоттки SS54 корпус SMC (DO-214) (40V 5A)
Код товара: 5504
4.00 грн
-25%
3.00 грн
Описание

Диод Шоттки SS54 SMC (DO-214AB)

Одноканальный диод Шоттки в корпусе SMC (DO‑214AB) для высокоэффективного выпрямления на низких напряжениях с малым падением прямого напряжения.

Основные преимущества

Низкое VF

Малое падение прямого напряжения уменьшает потери и нагрев при больших токах.

Поверхностный монтаж

Корпус SMC (DO‑214AB) пригоден для автоматизированного монтажа и «easy pick and place».

Надёжность материалов

Пластик корпуса имеет классификацию огнестойкости UL 94V‑0; исполнение Halogen‑Free.

Понятная полярность

Катод обозначен цветной полосой, что упрощает контроль монтажа.

Ключевые характеристики

ТипДиод Шоттки, одноканальный
КорпусSMC (DO‑214AB), SMD
Повторяющееся пиковое обратное напряжение (VRRM)40 V
Действующее значение обратного напряжения (VRMS)28 V
Средний выпрямленный ток (IO)5 A
Мгновенное прямое напряжение (VF) @ IF = 5 A0.55 V (макс.)
Обратный ток (IR) @ VR = VRRM, TA = 25°C0.5 mA (макс.)
Обратный ток (IR) @ TA = 100°C50 mA (макс.)
Температура перехода (TJ)−40…+125 °C
Температура хранения (TSTG)−65…+150 °C
ПолярностьКатод обозначен цветной полосой
Ориентировочная масса≈ 0.21 g

Подробные технические параметры

  • Корпус SMC (DO‑214AB); рекомендуемый монтаж — поверхностный (SMD).
  • Тепловое сопротивление: RθJA ≈ 50 °C/Вт; RθJL ≈ 10 °C/Вт (типовые для серии).
  • Материалы: пластик с классификацией UL 94V‑0; исполнение Halogen‑Free.
  • Габариты корпуса (ориентир по чертежу): длина до ~7.11 мм, ширина до ~6.22 мм, высота около ~2.62 мм.
Примечание: параметры основаны на документации Comchip Technology для CDBC540‑HF. Источник: Comchip Technology Datasheet (PDF).

Основные области применения

  • Выпрямление и OR‑ing в низковольтных источниках питания.
  • Защита от переполюсовки в узлах питания.
  • Вторичные выпрямители в преобразователях DC‑DC.

Совместимые обозначения и альтернативы

Для полной совместимости используйте диоды 5 A / 40 V именно в корпусе SMC (DO‑214AB). Прямой аналог по даташиту: Comchip CDBC540‑HF (SMC, 40 V, 5 A). Другие обозначения SS54 могут выпускаться в разных корпусах — перед заменой обязательно проверяйте, что корпус = SMC.

Вопросы-ответы (FAQ)

Это именно корпус SMC (DO‑214AB)?

Да, согласно чертежу в даташите — SMC (DO‑214AB).

Каково максимальное падение напряжения при 5 А?

0.55 В (макс.) по таблице электрических характеристик.

Как определить полярность при монтаже?

Катод обозначен цветной полосой на корпусе, что указано в разделе «Polarity» даташита.

Характеристики
Основные
Максимальное напряжение
40 V
Максимальный ток
5 A
Тип корпуса
SMC
