Кратко о MAX30100 и MAX30102

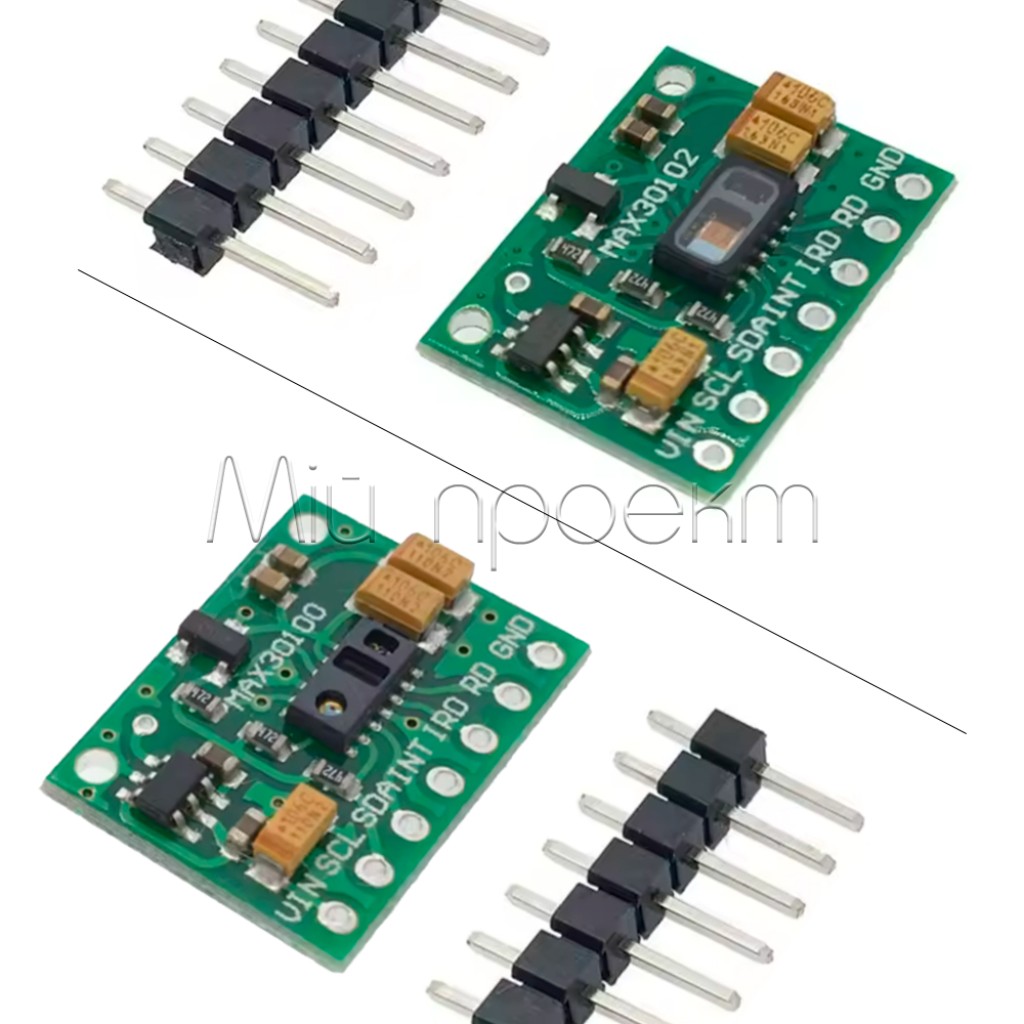

MAX30100 и MAX30102 — оптические модули для получения сигнала пульсовой волны и разработки устройств с программным расчётом пульса и SpO₂. Доступны два варианта на выбор: перед заказом выберите сенсор, под который написан ваш проект.
Для работы нужны внешний контроллер, подключение I²C и соответствующее программное обеспечение. Модули предназначены для обучения и прототипирования, а не для замены медицинского пульсоксиметра.
Ключевые характеристики
- Варианты сенсора
- MAX30100 или MAX30102 на выбор
- Интерфейс
- I²C, линии SDA и SCL
- Частота шины
- до 400 кГц
- Оптические каналы
- красный и инфракрасный; типичные длины волн светодиодов сенсоров — 660 и 880 нм соответственно[1][2]

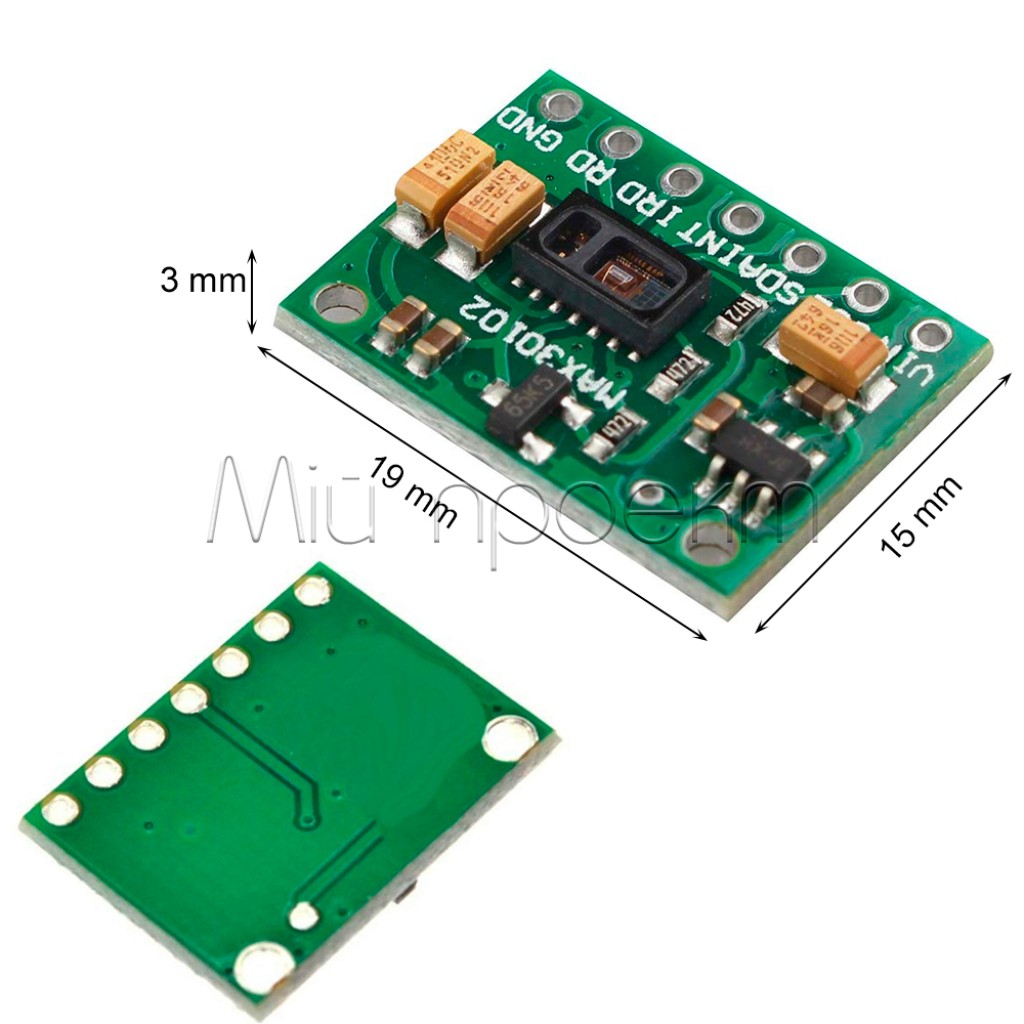

- Размеры модуля
- 19 × 15 мм
- Питание готового модуля MAX30100
- 3,3–5 В
- Питание готового модуля MAX30102
- 3,3 В
- Результат обработки сигнала
- частота пульса в ударах в минуту и оценка SpO₂ с помощью алгоритма контроллера
Допустимое напряжение питания модуля не определяет допустимые логические уровни SDA, SCL и INT.
Подробное описание и особенности
От оптического сигнала к показаниям

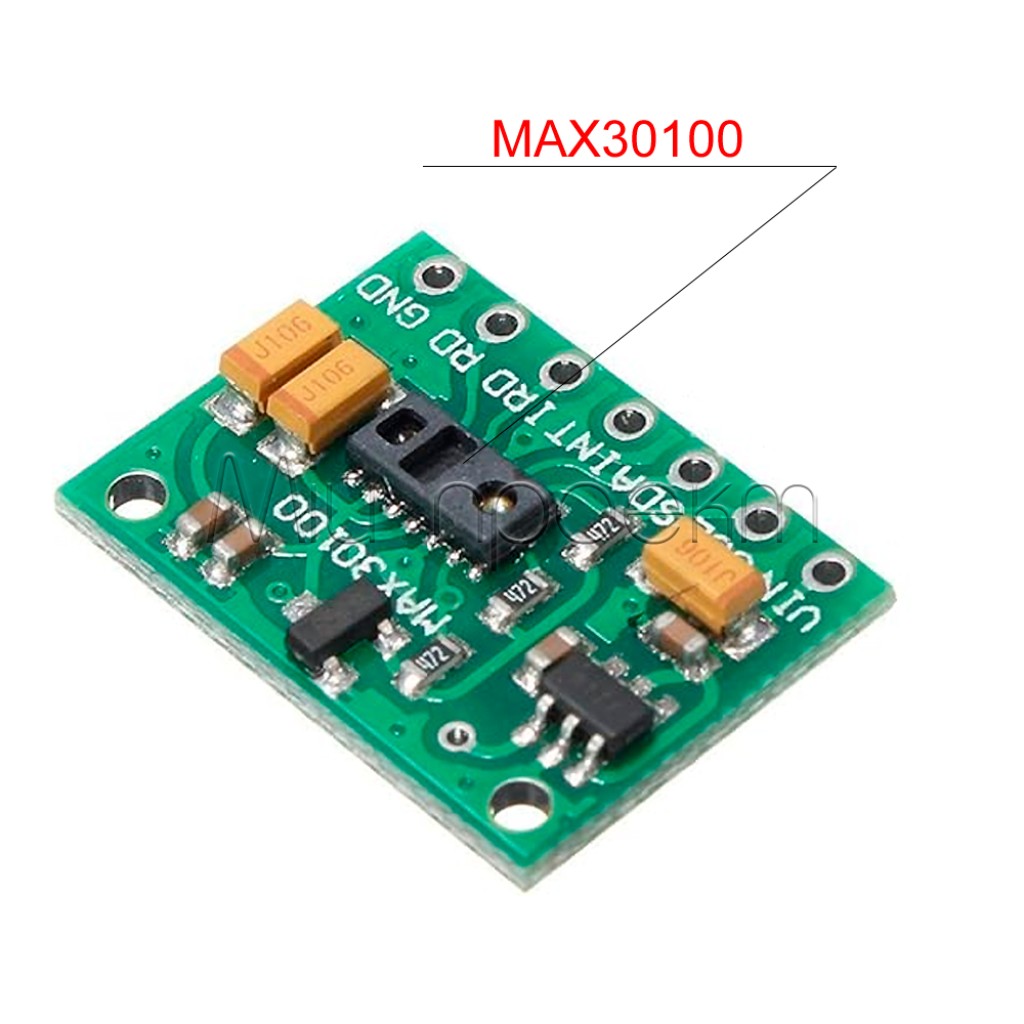

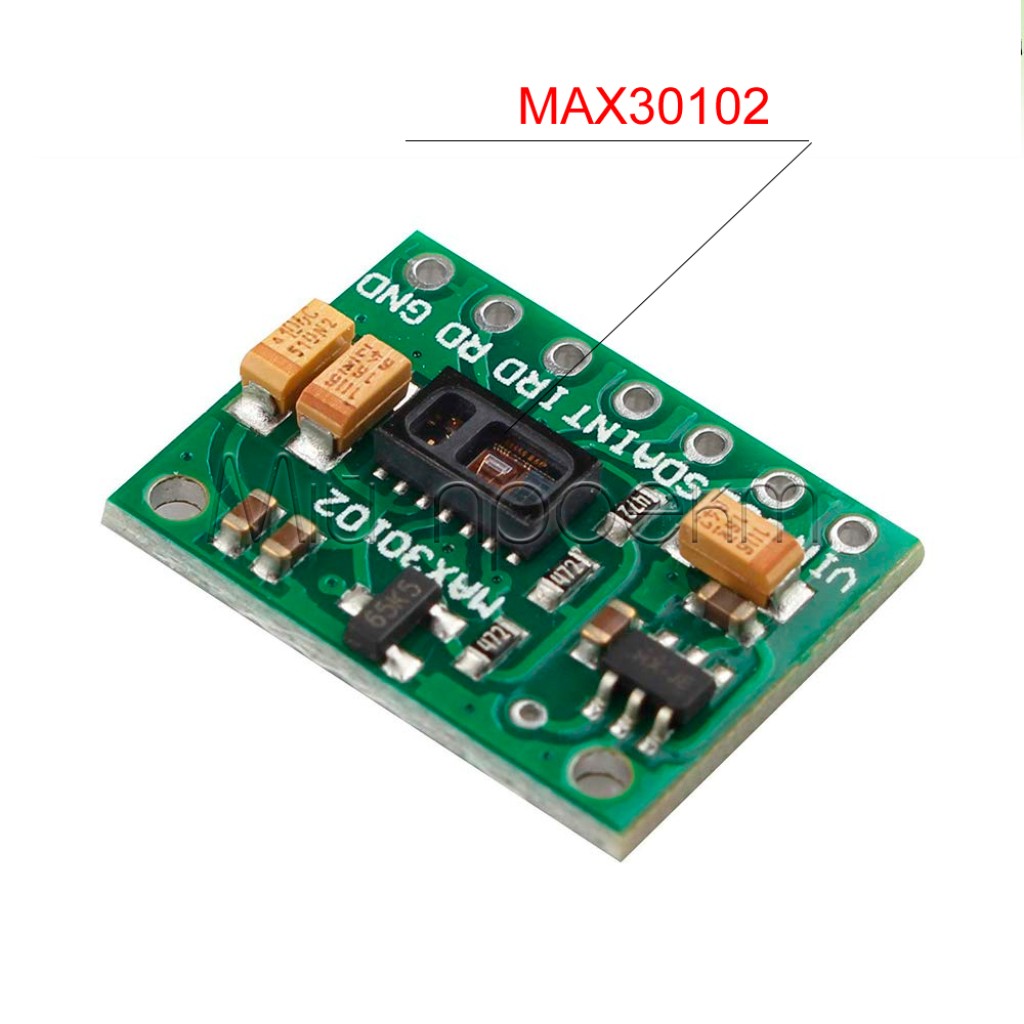

Оптический сенсор объединяет светодиоды, фотодетектор и электронику преобразования сигнала. Красный и инфракрасный свет дают два канала данных для дальнейшей обработки; контроллер считывает цифровые отсчёты через I²C.[1][2] Наличие связи с сенсором ещё не означает, что программа правильно вычисляет пульс или SpO₂: результат зависит также от алгоритма, настроек и качества контакта с пальцем.
Палец нужно разместить над оптическим окошком без чрезмерного давления и удерживать неподвижно. Защита от прямого яркого освещения помогает уменьшить постороннее оптическое воздействие. Ток светодиодов настраивают под условия измерения, а не устанавливают одинаковым для любого пользователя.
Интеграция с контроллером
Модули можно использовать в проектах Arduino, ESP32, ESP8266, STM32 и Raspberry Pi после согласования питания, логических уровней и программного драйвера. Wi-Fi, Bluetooth, MQTT или HTTP реализует внешний контроллер и его программа — сам датчик подключается через I²C.
Для MAX30100 библиотека Arduino-MAX30100 от OXullo Intersecans содержит примеры считывания и обработки данных.[3] Для MAX30102 выбирайте библиотеку с явно указанной поддержкой MAX30102. Одинаковое назначение двух сенсоров не делает их автоматически взаимозаменяемыми в готовом скетче.
Сравнение моделей
| Критерий выбора | MAX30100 | MAX30102 |
|---|---|---|
| Назначение | Получение оптических данных для расчёта пульса и SpO₂ | Получение оптических данных для расчёта пульса и SpO₂ |
| Подключение к контроллеру | I²C | I²C |
| Выбор программы | Драйвер и примеры для MAX30100 | Драйвер и примеры для MAX30102 |
| Когда выбрать | Когда имеющийся проект рассчитан на MAX30100 | Когда имеющийся проект рассчитан на MAX30102 |
Перед заменой одного варианта другим сверьте распиновку платы, питание и поддержку сенсора в программе. Выбор MAX30102 сам по себе не гарантирует более точных показаний готового устройства.
Подойдёт / не подойдёт
Подойдёт
- Для изучения фотоплетизмографии и обработки биосигналов.
- Для учебного индикатора пульса с контроллером и дисплеем.
- Для экспериментов с красным и инфракрасным каналами и алгоритмами оценки SpO₂.
- Для прототипа фитнес-устройства при условии проверки качества сигнала в нужном режиме работы.
Не подойдёт
- В качестве готового автономного прибора с собственным дисплеем показаний.
- Для диагностики, выбора лечения или систем, от которых зависит безопасность человека.
- В качестве замены другого сенсора без проверки драйвера и электрического подключения.
Подключение и запуск
Выберите драйвер для своего варианта
Сверьте MAX30100 или MAX30102 с библиотекой и примером программы. Назначение GPIO берите из схемы конкретного контроллера, а не из примера для другой платы.
Подключите обесточенную схему

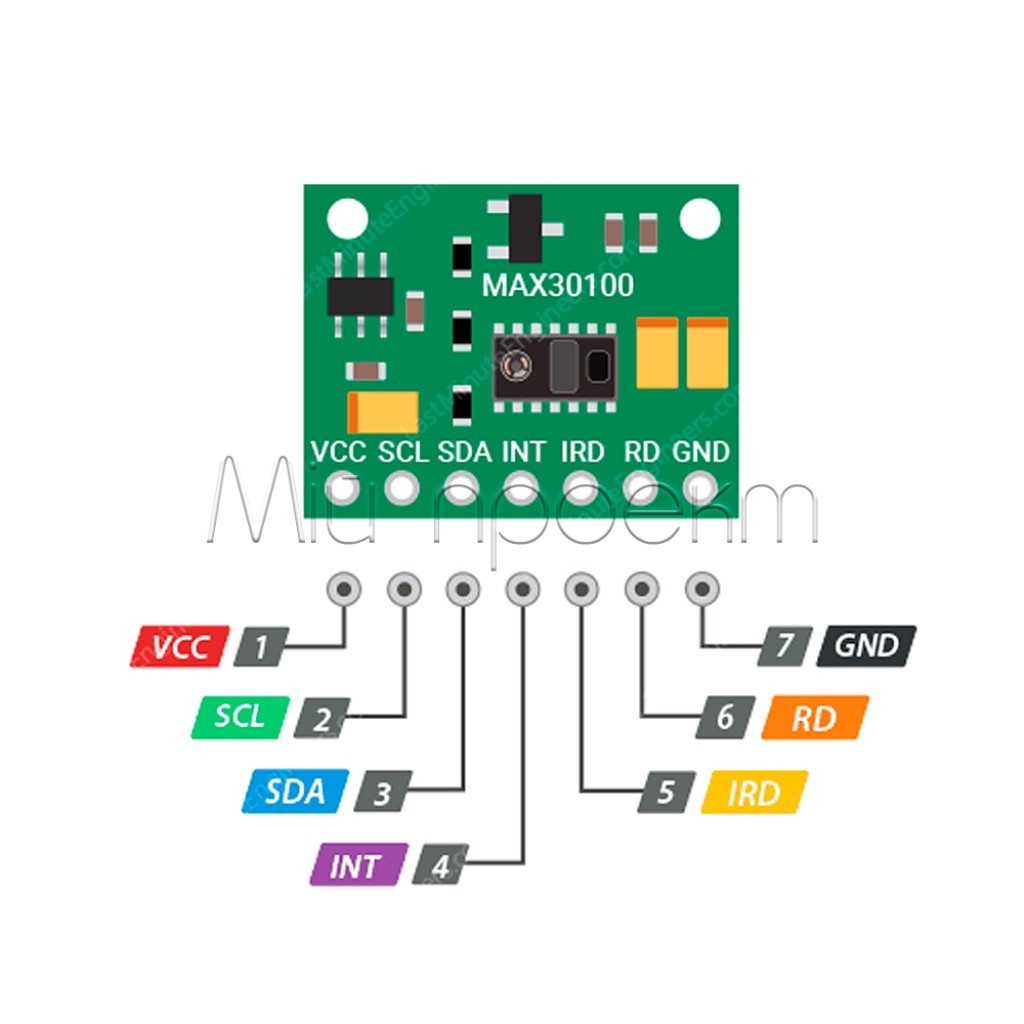

Соедините GND с общей землёй, SDA и SCL — с соответствующими линиями I²C. Для первоначального запуска используйте 3,3 В на входе питания модуля. Ориентируйтесь на подписи контактов, а не на их порядок на похожей плате. INT подключайте, если его использует выбранная программа.
Проверьте уровни шины
Перед запуском проверьте напряжение подтяжки SDA и SCL и его совместимость с контроллером. Не перепаивайте подтягивающие резисторы только из-за названия MAX30100: необходимость изменения зависит от схемы конкретной платы.
Сначала проверьте данные сенсора
Запустите базовый пример библиотеки и проверьте получение оптических данных. Только после этого добавляйте дисплей или сетевую передачу, чтобы отдельно локализовать ошибки подключения и обработки.
Примеры применения
Учебная пульсовая волна на компьютере
Контроллер считывает отсчёты через I²C и передаёт их на компьютер для построения графика. Такой макет позволяет исследовать, как движение пальца, давление и освещение изменяют сигнал, прежде чем переходить к расчёту пульса.
Настольный индикатор с дисплеем
Модуль служит источником оптических данных, контроллер выполняет расчёт, а отдельный дисплей показывает результат. Начинайте с измерения неподвижного пальца; отображаемые числа не используйте для медицинских выводов.
Аксессуары для макетирования
Для временных соединений выберите отдельные провода Dupont с нужными концами или набор из 65 перемычек «папа–папа» для гнездовых контактов. Тип концов сверьте с контактами модуля и контроллера.
Для разводки вспомогательных соединений можно использовать беспаечную плату MB-102 на 830 точек. Прямая установка модуля возможна только при соответствующей геометрии его выводов; иначе подключайте его проводами.
Ограничения и безопасность
Не путайте питание и логические уровни
Диапазон 3,3–5 В относится к входу питания готового модуля MAX30100, а не к его сигнальным контактам. Модуль MAX30102 запитывайте от 3,3 В. Не подавайте 5 В на SDA, SCL или INT без подтверждения допустимых логических уровней именно для вашего исполнения модуля. Неправильное напряжение или полярность может повредить сенсор или контроллер.
Показания не являются медицинским заключением
Самодельное устройство с MAX30100 или MAX30102 не заменяет медицинский пульсоксиметр. Не используйте его для диагностики, корректировки лечения или принятия решений при ухудшении самочувствия.
Для стабильного сигнала нужен правильный контакт
Избегайте движения пальца, чрезмерного прижатия и прямого яркого света. Если сигнал нестабилен, сначала исправьте положение пальца и настройки, а не воспринимайте случайные значения как достоверные показания.
FAQ
MAX30100 и MAX30102 продаются вместе?
MAX30100 и MAX30102 — два варианта на выбор. Выберите нужный сенсор при заказе.
Датчик сразу выдаёт готовые BPM и SpO₂?
Оптический сенсор передаёт цифровые отсчёты. Пульс и SpO₂ вычисляет программа контроллера; качество результата зависит от алгоритма и условий получения сигнала.
Что проверить, если модуль не отвечает через I²C?
Проверьте питание, общую землю, назначение SDA и SCL, уровни подтяжки и соответствие библиотеки выбранному сенсору. Не начинайте с выпаивания резисторов: сначала установите схему подключения конкретной платы.
Можно ли использовать модуль без Arduino?
Модуль можно подключить к другому контроллеру с I²C, в частности ESP32, ESP8266, STM32 или Raspberry Pi, если согласованы электрические уровни и доступен драйвер для выбранного MAX30100 или MAX30102.
Документы и источники
- Analog Devices / Maxim Integrated — MAX30100: Pulse Oximeter and Heart-Rate Sensor IC for Wearable Health, Rev. 0, 09/2014: устройство сенсора, оптические каналы и цифровое считывание.
- Analog Devices / Maxim Integrated — MAX30102: High-Sensitivity Pulse Oximeter and Heart-Rate Sensor for Wearable Health, Rev. 1, 10/2018: устройство сенсора, оптические каналы и интерфейс I²C.
- OXullo Intersecans — Arduino-MAX30100: библиотека и примеры программной обработки для MAX30100.
