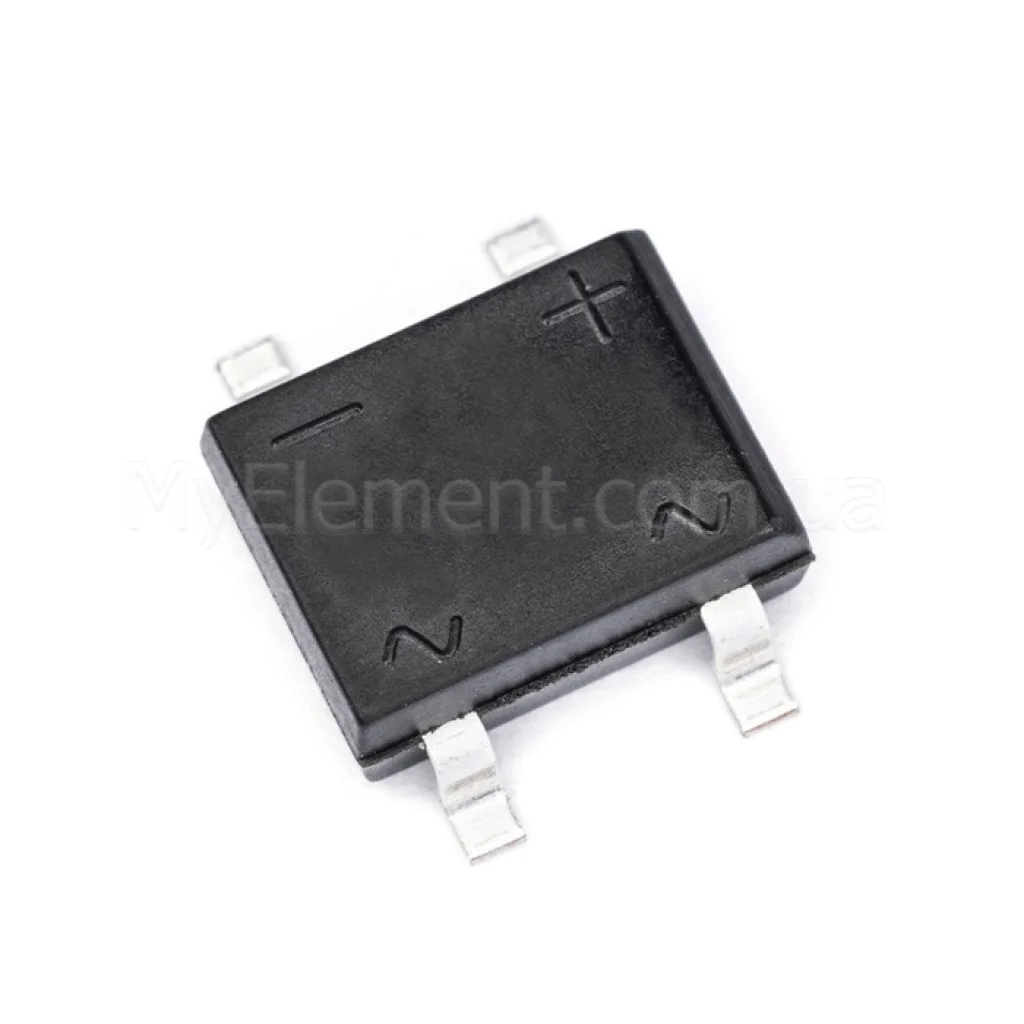

Диодный мост DB106S корпус SOP-4 (1А 800V)

Страна-производитель: Китай Код товара: 5535
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Диодный мост DB106S корпус SOP-4 (1А 800V)
Есть в наличии
Код товара: 5535
9.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:800 V
Максимальный ток:1 А
Тип корпуса:SOP-4
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Диодный мост DB106S корпус SOP-4 (1А 800V)
Код товара: 5535
9.00 грн
Описание

Диодный мост DB106S SOP-4

Однофазный SMD-мост для выпрямления переменного напряжения в постоянное с номинальным средним током 1 А и максимальным обратным напряжением 800 В в компактном корпусе SOP‑4.

Основные преимущества

Стеклопассивированная структура

Улучшенная стабильность параметров и надежность благодаря стеклопассивированному кристаллу.

Высокое напряжение

Повторяющееся обратное напряжение 800 В обеспечивает большой запас для сетевых применений.

Импульсная стойкость

Допускает пиковый импульсный ток до 45 А (8,3 мс, полусинус), что помогает выдерживать пусковые перегрузки.

Низкие потери

Максимальное падение напряжения 1,0 В на элемент при 1 А снижает тепловыделение.

Ключевые характеристики

Тип:Однофазный диодный мост (полный выпрямитель)
Макс. повторяющееся обратное напряжение (VRRM / VRWM / VR):800 В
Макс. обратное напряжение RMS (VRMS):560 В
Средний выпрямленный ток (IF(AV)):1,0 А (при TC = 100°C)
Макс. импульсный ток (IFSM):45 А (8,3 мс, JEDEC)
Макс. прямое напряжение (VF):1,0 В @ IF = 1,0 А (на элемент моста)
Обратный ток (IR):5 мкА @ VR (25°C); 200 мкА @ VR (125°C)
Типичная емкость перехода (CJ):25 пФ
Тепловое сопротивление RθJA:40 °C/Вт (тип.)
Тепловое сопротивление RθJL:15 °C/Вт (тип.)
Диапазон температур (TJ, TSTG):−55…+150 °C
Корпус:SOP‑4 (DB‑S), SMD

Детальные технические параметры

  • Серия DB101S…DB107S охватывает диапазон VRRM от 50 В до 1000 В; для DB106S — 800 В.
  • Режим испытания IFSM: одиночный полупериод 8,3 мс, полусинус на номинальной нагрузке.
  • Материал корпуса с классом воспламеняемости UL 94V‑0; монтажное положение — произвольное.
  • Выводы с покрытием, пригодным для пайки по MIL‑STD‑202, Метод 208.
  • Полярность выводов обозначена на корпусе; исполнение для поверхностного монтажа.
Примечание: параметры основаны на документации SMC Diode Solutions для DB101S–DB107S (модель DB106S, корпус DB‑S). Источник: SMC Diode Solutions Datasheet (PDF).

Основные области применения

  • Выпрямление сетевого AC в маломощных блоках питания.
  • Зарядные устройства, бытовая электроника, вспомогательные источники питания.
  • Общее выпрямление и фильтрация в цифровых и аналоговых узлах.

Совместимые обозначения и альтернативы

В рамках той же серии доступны модели DB101S–DB107S в том же SMD‑корпусе DB‑S (SOP‑4) с разными максимально допустимыми напряжениями. Для более высокого напряжения — DB107S (1000 В); для более низких — DB104S (400 В) и т. п. (прочие параметры см. в той же спецификации).

Вопросы и ответы (FAQ)

Подходит ли DB106S для сети 230 В AC?

Да. Уровень VRRM = 800 В дает значительный запас относительно пикового напряжения 230 В AC (~325 В) при соблюдении тепловых и электрических пределов из даташита.

Какое падение напряжения на мосту?

Макс. VF составляет 1,0 В на один диод при IF = 1 А; в мостовой схеме активны два диода последовательно.

Какова импульсная выносливость при включении?

Максимальный импульсный ток IFSM — 45 А (8,3 мс, полусинус), что учтено в спецификации для кратковременных перегрузок.
