Діодний міст DB106S корпус SOP-4 (1А 800V)

Name: Діодний міст DB106S корпус SOP-4 (1А 800V)
Brand: Мій Проект
SKU: 5535
Price: 9.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5535

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Діодний міст DB106S корпус SOP-4 (1А 800V)

В наявності

Код товару: 5535

9.00 грн

Знайшли дешевше?

Максимальна напруга:800 V

Максимальний струм:1 А

Тип корпусу:SOP-4

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діодний міст DB106S корпус SOP-4 (1А 800V)

Код товару: 5535

9.00 грн

Опис

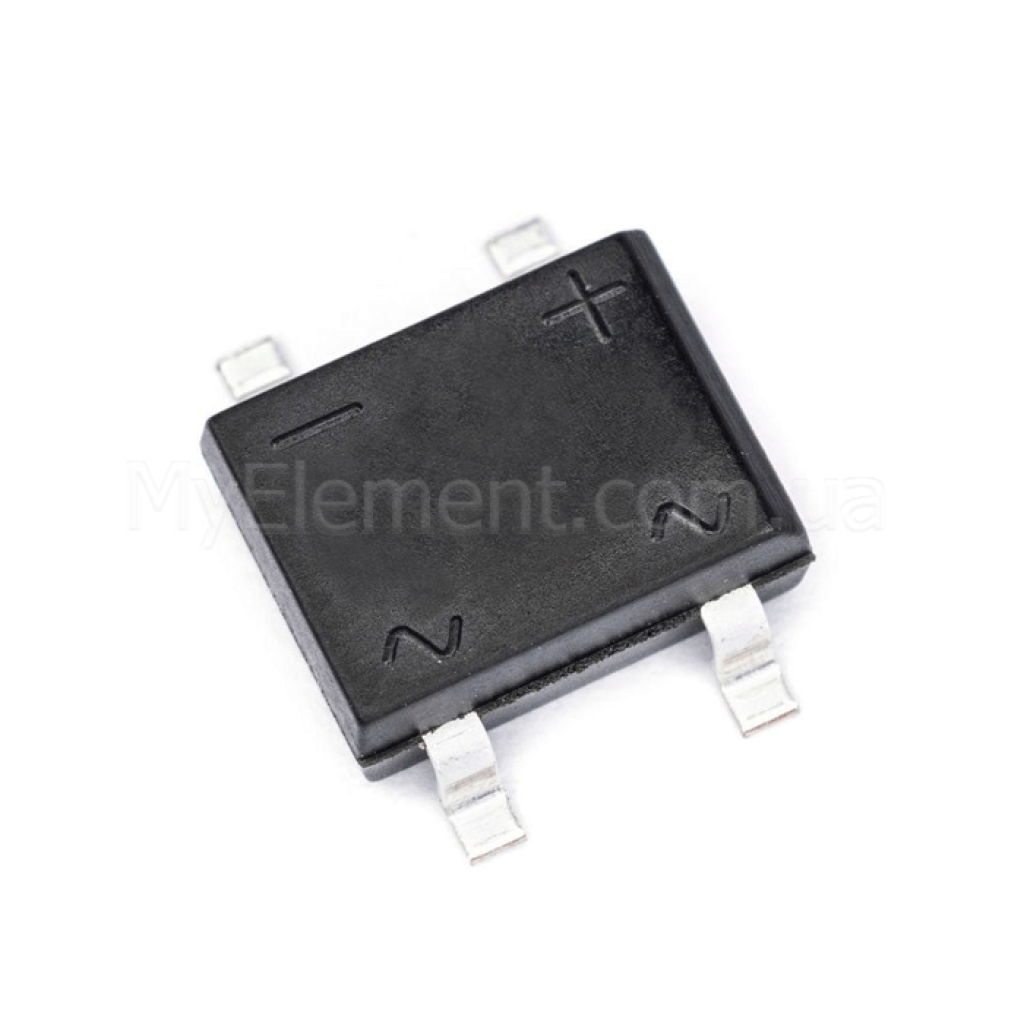

Діодний міст DB106S SOP-4

Однофазний SMD-міст для випрямлення змінної напруги в постійну з номінальним середнім струмом 1 А та максимальною зворотною напругою 800 В у компактному корпусі SOP‑4.

Основні переваги

Склопасивована структура

Покращена стабільність параметрів та надійність завдяки glass‑passivated кристалу.

Висока напруга

Повторювана зворотна напруга 800 В забезпечує великий запас для мережевих застосувань.

Імпульсна стійкість

Допускає піковий імпульсний струм до 45 А (8,3 мс, напівсинус), що допомагає витримувати пускові перевантаження.

Низькі втрати

Максимальне падіння напруги 1,0 В на елемент при 1 А зменшує тепловиділення.

Ключові характеристики

Тип:	Однофазний діодний міст (повний випрямляч)
Макс. повторювана зворотна напруга (VRRM / VRWM / VR):	800 В
Макс. зворотна напруга RMS (VRMS):	560 В
Середній випрямлений струм (IF(AV)):	1,0 А (при TC = 100°C)
Макс. імпульсний струм (IFSM):	45 А (8,3 мс, JEDEC)
Макс. пряма напруга (VF):	1,0 В @ IF = 1,0 А (на елемент мосту)
Зворотний струм (IR):	5 мкА @ VR (25°C); 200 мкА @ VR (125°C)
Типова ємність переходу (CJ):	25 пФ
Тепловий опір RθJA:	40 °C/Вт (тип.)
Тепловий опір RθJL:	15 °C/Вт (тип.)
Діапазон температур (TJ, TSTG):	−55…+150 °C
Корпус:	SOP‑4 (DB‑S), SMD

Детальні технічні параметри

Серія DB101S…DB107S охоплює діапазон VRRM від 50 В до 1000 В; для DB106S — 800 В.
Режим випробування IFSM: одиночний напівперіод 8,3 мс, напівсинус на номінальному навантаженні.
Матеріал корпусу з класом займистості UL 94V‑0; монтажне положення — довільне.
Виводи з покриттям, придатним для паяння за MIL‑STD‑202, Метод 208.
Полярність виводів позначена на корпусі; виконання для поверхневого монтажу.

Примітка: параметри базуються на документації SMC Diode Solutions для DB101S–DB107S (модель DB106S, корпус DB‑S). Джерело: SMC Diode Solutions Datasheet (PDF).

Основні сфери застосування

Випрямлення мережевого AC у малопотужних блоках живлення.
Зарядні пристрої, побутова електроніка, допоміжні джерела живлення.
Загальне випрямлення та фільтрація у цифрових і аналогових вузлах.

Сумісні позначення та альтернативи

У межах тієї ж серії доступні моделі DB101S–DB107S у тому самому SMD‑корпусі DB‑S (SOP‑4) з різними максимально допустимими напругами. Для вищої напруги — DB107S (1000 В); для нижчих — DB104S (400 В) тощо (інші параметри див. у тій самій специфікації).

Питання-відповіді (FAQ)

Чи підходить DB106S для мережі 230 В AC?

Так. Рівень VRRM = 800 В дає значний запас відносно пікової напруги 230 В AC (~325 В), за умови дотримання теплових і електричних меж із даташиту.

Яке падіння напруги на мосту?

Макс. VF становить 1,0 В на один діод при IF = 1 А; у мостовій схемі активні два діоди послідовно.

Яка імпульсна витривалість при вмиканні?

Максимальний імпульсний струм IFSM — 45 А (8,3 мс, напівсинус), що враховано у специфікації для короткочасних перевантажень.

Характеристики

Основні

Максимальна напруга

800 V

Максимальний струм

1 А

Тип корпусу

SOP-4
