TDA2030A Модуль уселителя низкой частоты

Name: TDA2030A Модуль уселителя низкой частоты
Brand: Мій Проект
SKU: 1169
Price: 47.00 UAH
Availability: InStock
Rating: 4 (1 reviews)

Страна-производитель: Китай Код товара: 1169

Все о товаре

Описание

Характеристики

Отзывы 1

Вопросы0

TDA2030A Модуль уселителя низкой частоты

Есть в наличии

Код товара: 1169

47.00 грн

Нашли дешевле?

-Рабочее напряжение-:6 - 12 В

-Максимальный исходящий ток-:3.5 А

-Ток покоя-:50 мА

-Исходящая мощность-:18 Вт

-Размеры-:32 х 24 х 23 мм

-Тип микросхемы-:TDA2030A

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

TDA2030A Модуль уселителя низкой частоты

Код товара: 1169

47.00 грн

Описание

🔌 TDA2030A Модуль усилителя низкой частоты

Компактный моно усилитель звука мощностью до 18 Вт

Общее описание

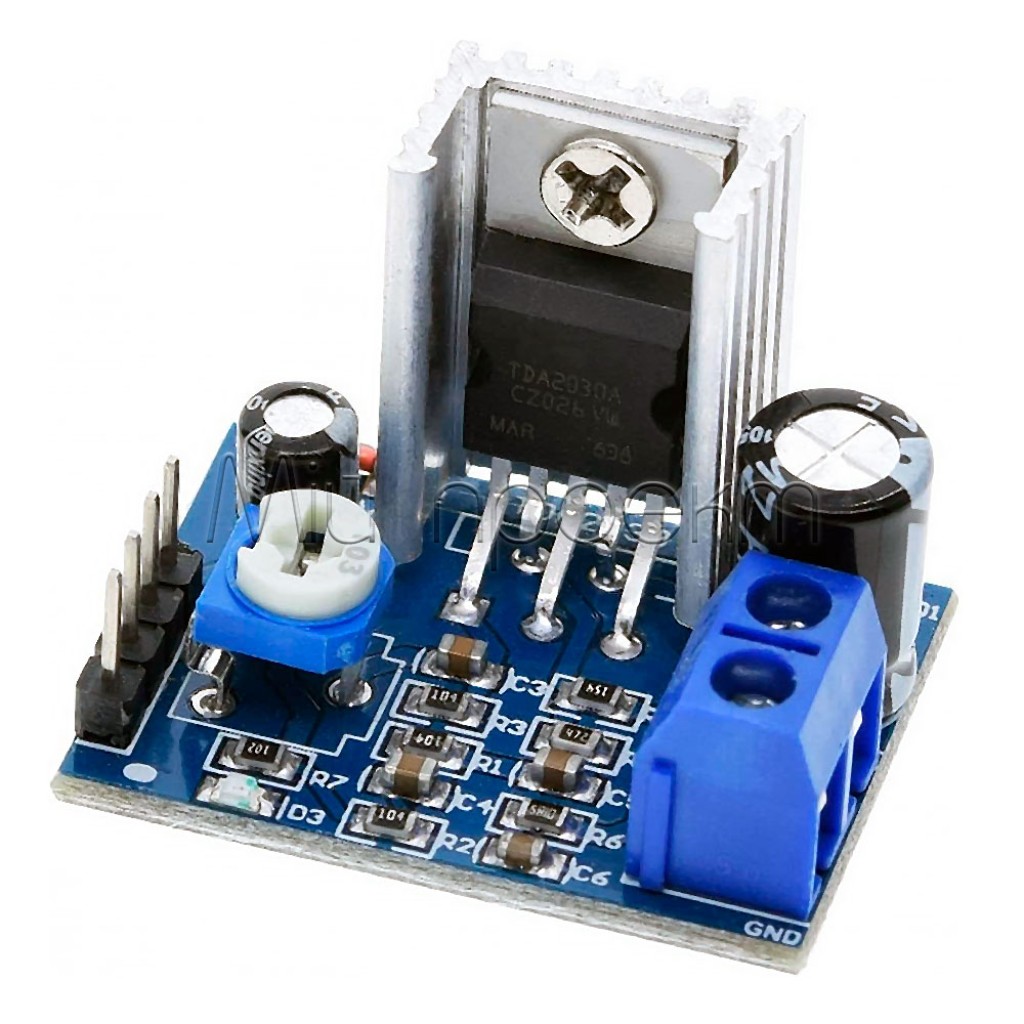

TDA2030A Модуль усилителя низкой частоты – компактное и мощное решение для усиления звукового сигнала в различных аудиопроектах. Базируется на надежной микросхеме TDA2030A от ST Microelectronics, которая завоевала популярность благодаря высокому качеству звука и отличным техническим характеристикам. Модуль выполнен на профессиональной печатной плате с использованием качественных SMD компонентов. Благодаря встроенному радиатору охлаждения, усилитель стабильно работает без перегрева при длительной эксплуатации. Идеальное решение для любителей электроники, работающих над созданием колонок, аудиосистем и других звуковых проектов, где требуется высокое качество звука при компактных размерах.

✅ Технические преимущества:

• Мощный усилитель TDA2030A – обеспечивает высококачественное усиление звука с выходной мощностью до 18 Вт, что позволяет получить чистый и громкий звук даже при использовании с динамиками средней мощности
• Встроенный регулятор громкости – интегрированный подстроечный резистор позволяет легко регулировать уровень выходного сигнала без необходимости использования дополнительных компонентов, что упрощает настройку аудиосистемы
• Алюминиевый радиатор охлаждения – эффективно отводит тепло от микросхемы, обеспечивая стабильную работу усилителя даже при длительной эксплуатации на высокой громкости без перегрева
• Светодиодный индикатор – красный LED-индикатор наличия питания позволяет легко контролировать рабочее состояние усилителя и визуально проверять подключение
• Удобная система подключения – модуль оснащен надежным клеммником для подключения динамиков и контактными штырями для питания и входного сигнала, что упрощает монтаж и подключение компонентов

🔧 Идеальное решение для:

Самодельные аудиоколонки

Портативные звуковые системы

Учебные проекты по электронике

Автомобильные аудиосистемы

Модернизация существующей техники

Акустические системы для Arduino

DIY музыкальные инструменты

Усиление MP3-плееров

💡 Широкие возможности применения:

Портативные акустические системы – благодаря низкому энергопотреблению и компактным размерам, модуль идеально подходит для создания портативных колонок с питанием от аккумуляторов 18650. Подключите модуль к источнику звука (смартфона, плеера), динамика и аккумуляторов – и получите полноценную портативную колонку с чистым громким звуком.
Модернизация старой техники – усилитель отлично подходит для обновления старой аудиотехники с неисправным усилительным каскадом. Благодаря стандартным входам и выходам, его легко интегрировать в существующую аппаратуру, подарив ей вторую жизнь без значительных финансовых затрат.
Учебные проекты – модуль является идеальным компонентом для учебных целей, демонстрации принципов работы усилителей и создания простых аудиосистем. Благодаря прозрачной конструкции и доступным компонентам, студенты могут изучать его устройство и экспериментировать с различными настройками.
Автозвук – усилитель отлично работает при питании от 12В, что позволяет использовать его в автомобильных аудиосистемах. Он может усиливать сигнал от автомагнитолы или другого источника звука и подавать его на дополнительные динамики или сабвуфер.
Интеграция с микроконтроллерами – благодаря простому интерфейсу подключения, модуль легко интегрируется с Arduino, Raspberry Pi и другими платформами для разработки. Это открывает возможности для создания умных звуковых устройств, музыкальных инструментов, систем оповещения и многого другого.

📦 Детальные технические характеристики:

Тип усилителя: Моно аудио усилитель
Базовая микросхема: TDA2030A
Выходная мощность: До 18 Вт (при питании 12В)
Диапазон питания: 6-12В постоянного тока
Цвет платы: Синий
Компоненты: SMD резисторы и конденсаторы

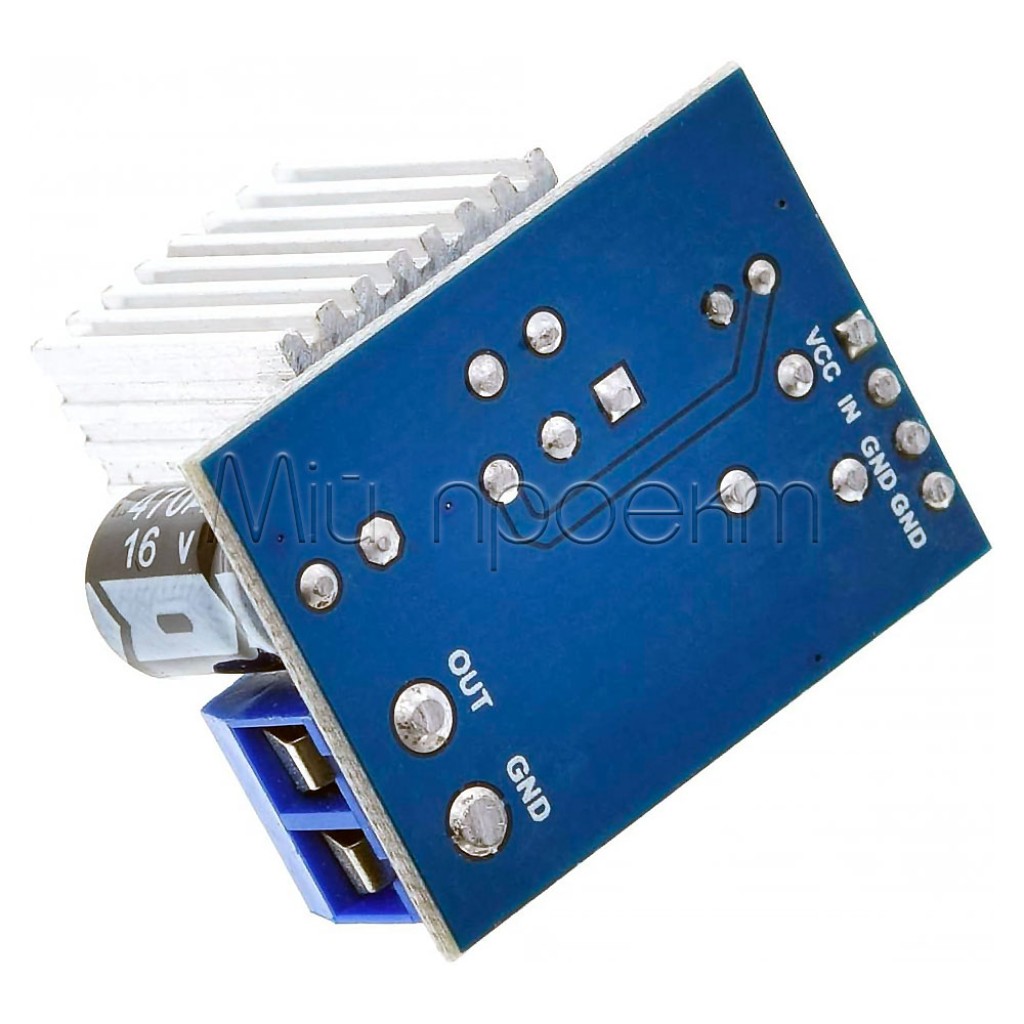

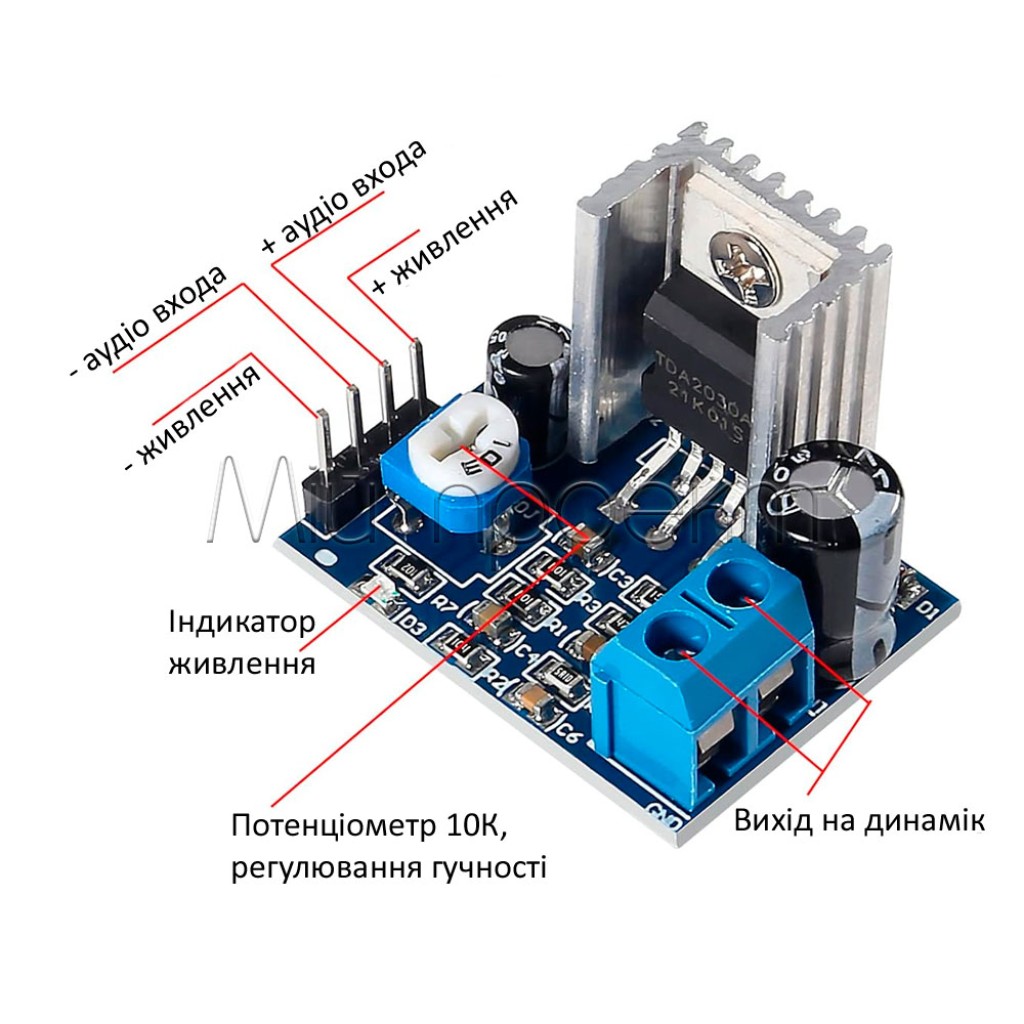

Входной разъем: Штыревой разъем для подключения источника сигнала (IN, GND)
Выходной разъем: Двухконтактный клеммник под винт (OUT+, OUT-)
Разъем питания: Штыревой разъем (VCC, GND)
Регулировка громкости: Встроенный подстроечный резистор (потенциометр)
Система охлаждения: Алюминиевый радиатор
Индикация: Красный светодиод наличия питания
Рекомендуемое сопротивление динамика: 4-8 Ом
Вес: Примерно 15 г

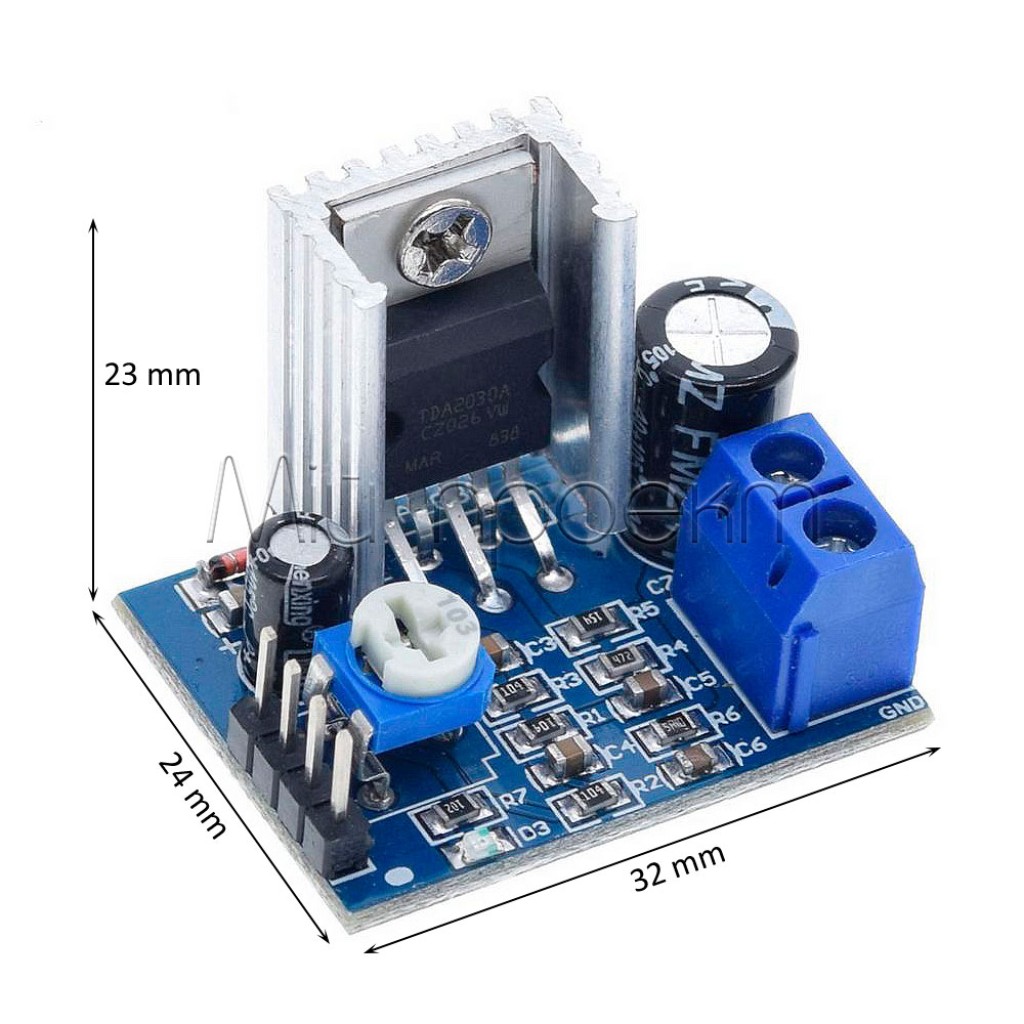

Размеры платы: Примерно 32 x 24 x 23 мм

⚠️ Важные аспекты использования:

Питание модуля – для оптимальной работы рекомендуется использовать качественное стабилизированное источник питания. При питании 12В модуль достигает максимальной мощности, однако стабильно работает и при напряжении от 6В. Обратите внимание, что при длительной работе на максимальной мощности радиатор может нагреваться, что является нормальным явлением.
Подключение динамиков – для наилучшего звучания рекомендуется использовать динамики с сопротивлением 4-8 Ом. Подключение динамиков с меньшим сопротивлением может привести к перегрузке усилителя, а с большим сопротивлением – к снижению выходной мощности. Убедитесь, что винты клеммника надежно затянуты для избежания потери контакта.
Регулировка громкости – подстроечный резистор на плате позволяет регулировать уровень усиления. Для избежания повреждения динамиков, перед первым включением рекомендуется установить минимальную громкость (повернуть резистор против часовой стрелки), а затем постепенно увеличивать ее до желаемого уровня.
Модификация модуля – для удобства использования, подстроечный резистор можно заменить на обычный переменный резистор (потенциометр) с сопротивлением 10-50 кОм, разместив его на корпусе устройства. Это значительно упростит регулировку громкости во время эксплуатации, особенно для портативных применений.
Защита от короткого замыкания – хотя микросхема TDA2030A имеет встроенную защиту от перегрузки, рекомендуется избегать короткого замыкания на выходе усилителя, поскольку это может привести к повреждению компонентов. Всегда проверяйте правильность подключения динамиков перед включением питания.

Модуль усилителя TDA2030A – это идеальное решение для ваших аудиопроектов, сочетающее высокое качество звука, простоту использования и доступную цену. Создайте собственную мощную аудиосистему с чистым и насыщенным звучанием уже сегодня!

#УсилительЗвука #TDA2030A #АудиоМодуль #DIYЭлектроника #ЗвуковыеПроекты #АудиоТехника

Характеристики

-Основные-

-Рабочее напряжение-

6 - 12 В

-Максимальный исходящий ток-

3.5 А

-Ток покоя-

50 мА

-Исходящая мощность-

18 Вт

-Дополнительные-

-Размеры-

32 х 24 х 23 мм

-Тип микросхемы-

TDA2030A

Отзывы

Рейтинг товара

Отзывов: 1

Михайло

10 октября 2023 (16:17)

Опис неправильний. Tda 2030 по факту запускається з 10в і працює майже до 40. При короткочасному кз на виході башня катапультується. Плюс любить по живленню хоча б 4700 мкф, а бажано й 10.

Отзыв полезен? 7

Ответ:

дякуємо за уточнення

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.
