Кратко о DVM-368 AG
DVM-368 AG — компактный двухпроводной цифровой вольтметр для постоянной индикации напряжения 4,80–30,0 В DC. Красный и черный провода одновременно питают модуль и подключают его к измеряемой цепи, поэтому отдельный источник питания не требуется.

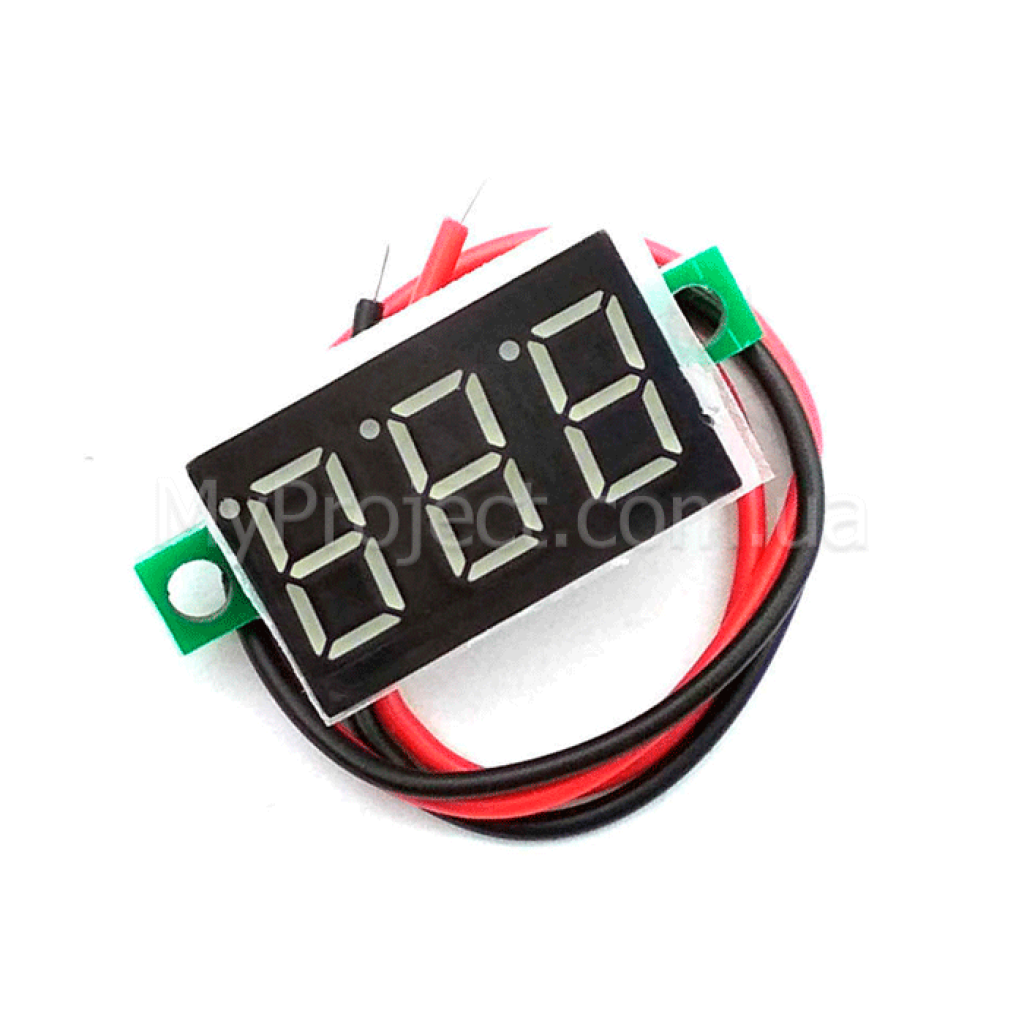

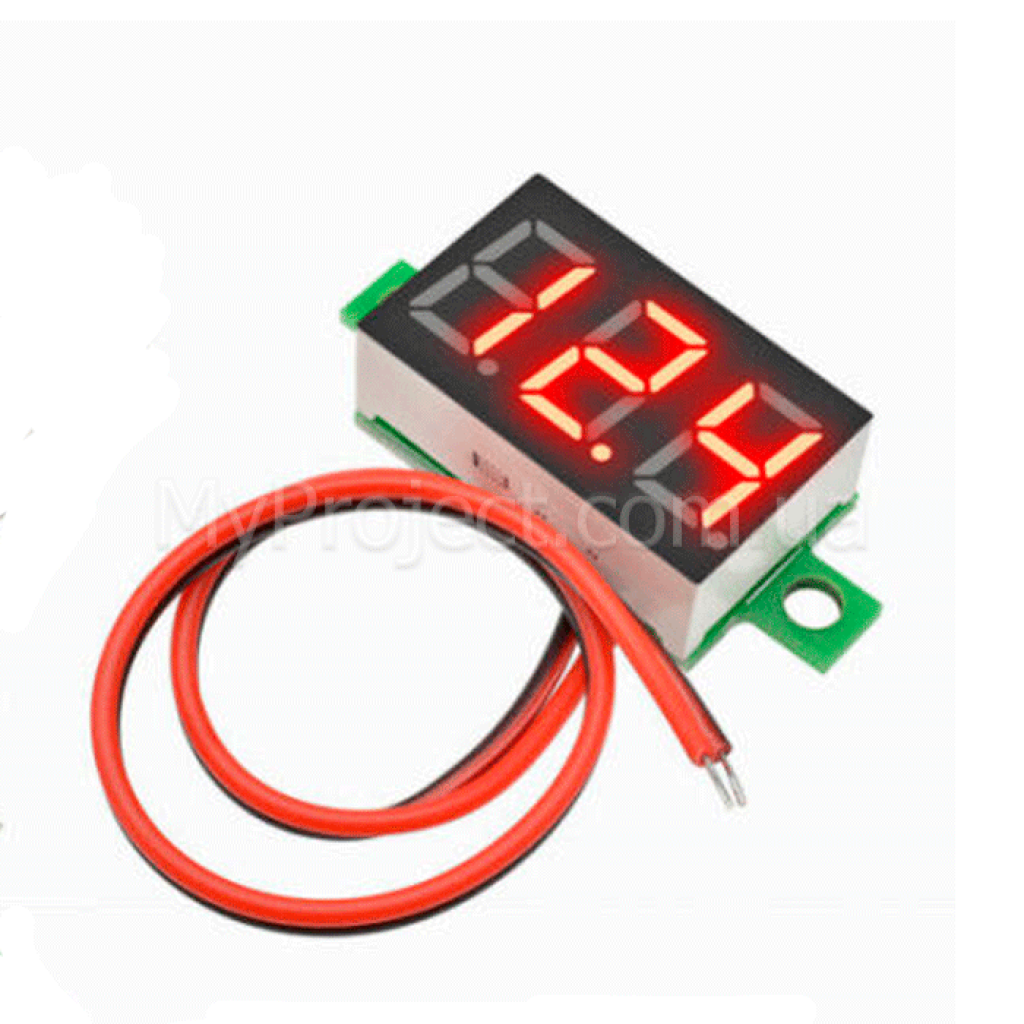

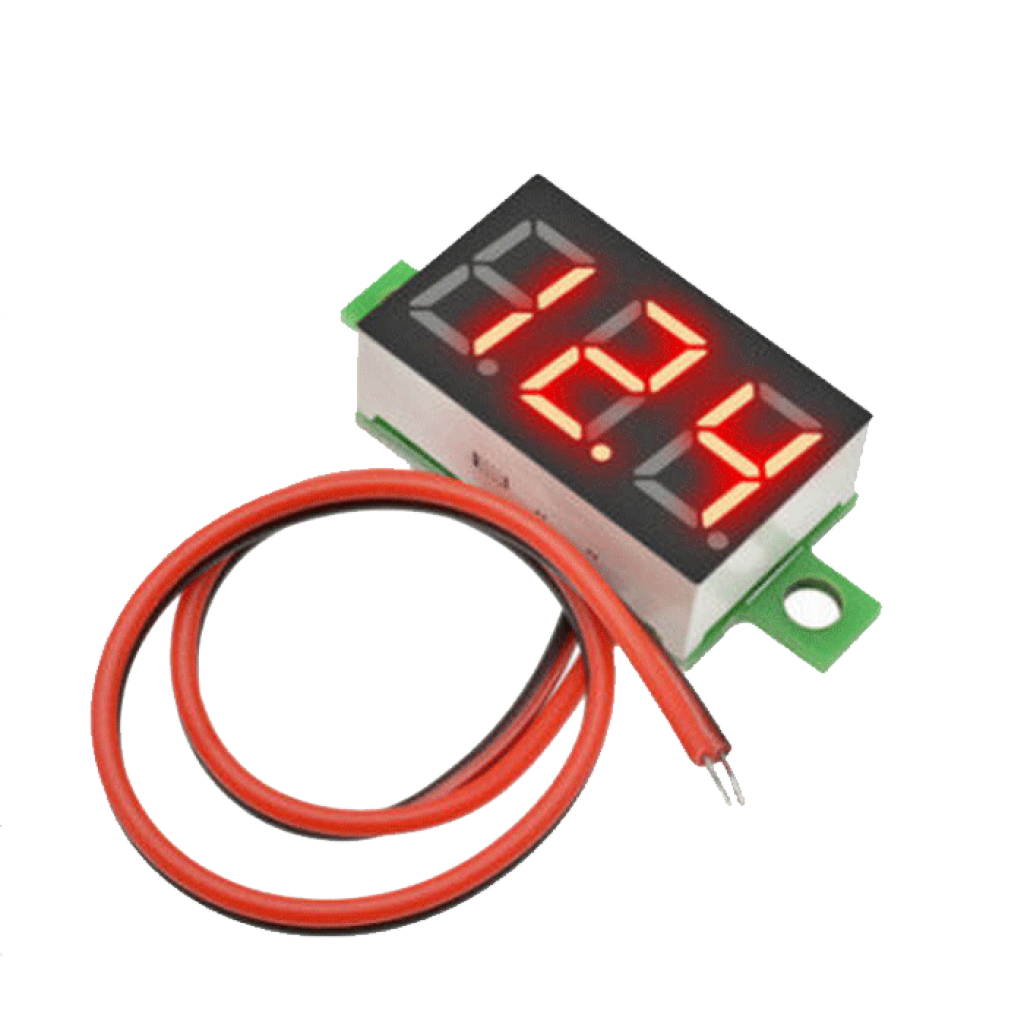

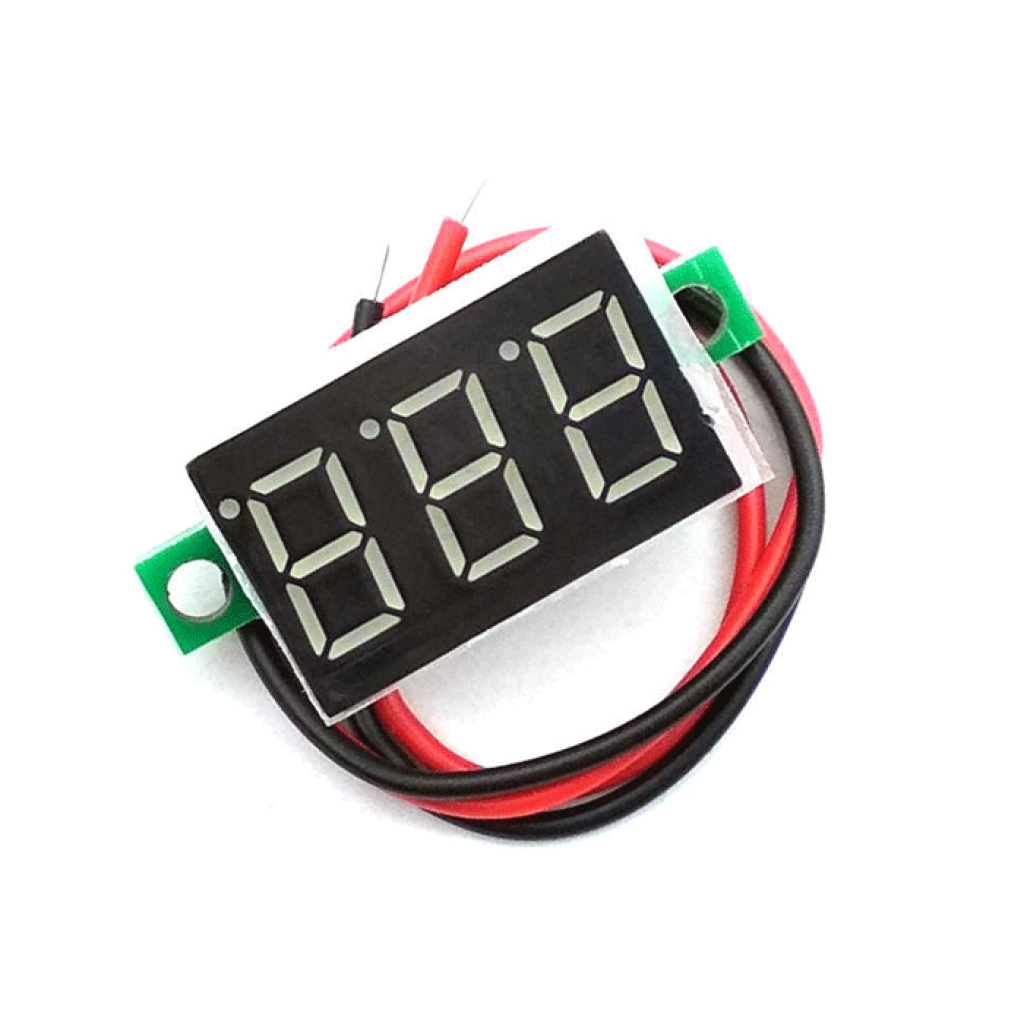

Эта модификация оснащена красным 3-разрядным LED-дисплеем 0,36″. Вольтметр подходит для блоков питания, DC-DC преобразователей, 12- и 24-вольтовых линий и аккумуляторных систем, напряжение которых во всех режимах остается в рабочем диапазоне модуля.
Ключевые характеристики
- Тип прибора
- цифровой вольтметр постоянного напряжения
- Рабочий диапазон
- 4,80–30,0 В DC
- Схема подключения
- 2 провода, питание от измеряемой цепи
- Дисплей
- 3-разрядный LED, 0,36″, красные символы
- Дискретность
- 0,01 В при напряжении до 9,99 В; 0,1 В от 10,0 В
- Период обновления
- приблизительно 300 мс
- Входное сопротивление
- >100 кОм
- Рабочий ток
- <23 мА
- Защита от переполюсовки
- предусмотрена
- Рабочая температура
- −10…+65 °C
- Размеры модуля
- 23 × 15 × 10 мм без крепежных ушек; длина с ушками — 33 мм
- Монтажные отверстия
- межосевое расстояние 28 мм; диаметр 2,8 мм
- Длина проводов
- 15 см
- Масса нетто
- 4,7 г
Подробное описание и особенности
Двухпроводное питание и измерение
DVM-368 AG измеряет напряжение той же линии, от которой получает питание. Красный провод подключается к плюсу, черный — к минусу. Такая схема упрощает монтаж и не требует отдельного блока питания, но не позволяет контролировать другую цепь или напряжение ниже порога запуска индикатора.
Считывание показаний
Трехразрядный дисплей автоматически изменяет положение десятичной точки: до 9,99 В показания отображаются с шагом 0,01 В, а от 10,0 В — с шагом 0,1 В. Обновление приблизительно каждые 300 мс позволяет наблюдать за плавными изменениями напряжения без дополнительного контроллера или программирования.
Вольтметр рассчитан на постоянный визуальный контроль. Для установки точного порога питания, калибровки или диагностики неисправности сравнивайте показания с исправным контрольным мультиметром.
Монтаж в корпус
Модуль занимает 23 × 15 × 10 мм без крепежных ушек, а полная длина с ушками составляет 33 мм. Перед сверлением или вырезанием панели проверьте фактическую посадку, учтите межосевое расстояние 28 мм, отверстия диаметром 2,8 мм и оставьте место для проводов длиной 15 см.
Подойдет / не подойдет
Подойдет
- для постоянной индикации выходного напряжения блока питания или DC-DC преобразователя;
- для контроля 5-, 12- или 24-вольтовой DC-линии, если напряжение не выходит за пределы 4,80–30,0 В;
- для наблюдения за напряжением многоячеечной аккумуляторной системы в допустимом диапазоне;
- для учебного стенда, макета или самодельного устройства без отдельного дисплейного контроллера;
- для компактной панельной индикации с красными символами.
Не подойдет
- для измерения напряжения ниже 4,80 В, в частности отдельного Li-ion элемента с номиналом 3,6–3,7 В;
- для постоянного напряжения свыше 30,0 В или цепи с возможными выбросами выше этого предела;
- для переменного напряжения и прямого подключения к сети 230 В AC;
- для измерения тока, мощности, сопротивления или других электрических величин;
- для измерения отдельной цепи с независимым питанием или гальванической развязкой;
- в качестве замены контрольному мультиметру при точной настройке.
Примеры применения
Панель регулируемого блока питания
Подключите вольтметр параллельно выходу, чтобы видеть установленное напряжение и его изменение во время работы нагрузки. Выход во всех режимах должен оставаться в пределах 4,80–30,0 В DC.
Контроль 12- или 24-вольтовой системы
Модуль можно встроить в панель устройства для постоянного наблюдения за напряжением шины. Для импульсных или транспортных цепей предусмотрите защиту от перенапряжений и запас до верхнего рабочего предела.
Индикатор на выходе DC-DC преобразователя
Вольтметр помогает контролировать выход преобразователя во время эксплуатации. Первичную настройку напряжения перед подключением чувствительной нагрузки выполняйте по контрольному прибору.
Подключение
Проверьте диапазон
Убедитесь, что измеряемое постоянное напряжение не ниже 4,80 В и не превышает 30,0 В, включая возможные переходные процессы.
Обесточьте цепь
Выполняйте монтаж без поданного напряжения. Не допускайте случайного короткого замыкания проводами или инструментом.
Подключите два провода
Красный провод подключите к плюсу измеряемой линии, черный — к минусу. Отдельного измерительного или питающего провода у этой версии нет.
Проверьте первый запуск
Подайте известное безопасное напряжение, проверьте показания контрольным мультиметром и только после этого завершайте монтаж в корпус.
Ограничения и безопасность
Не превышайте 30,0 В DC
30,0 В — верхний рабочий предел, а не рекомендуемая постоянная точка эксплуатации без запаса. Перенапряжение и импульсные выбросы могут повредить модуль, поэтому для нестабильного источника требуется надлежащая защита.
Не подключайте к сети 230 В AC
DVM-368 AG предназначен только для постоянного низкого напряжения. Подключение к сети переменного тока может разрушить модуль и создать опасность поражения током или возгорания.
Соблюдайте полярность
Защита от переполюсовки снижает риск повреждения при ошибке, но не заменяет правильного подключения. Перед включением проверьте, что красный провод соединен с плюсом, а черный — с минусом.
Учитывайте собственное потребление
Рабочий ток красной версии составляет менее 23 мА. При длительном контроле аккумулятора небольшой емкости эту нагрузку необходимо учитывать, чтобы индикатор не ускорял разряд.

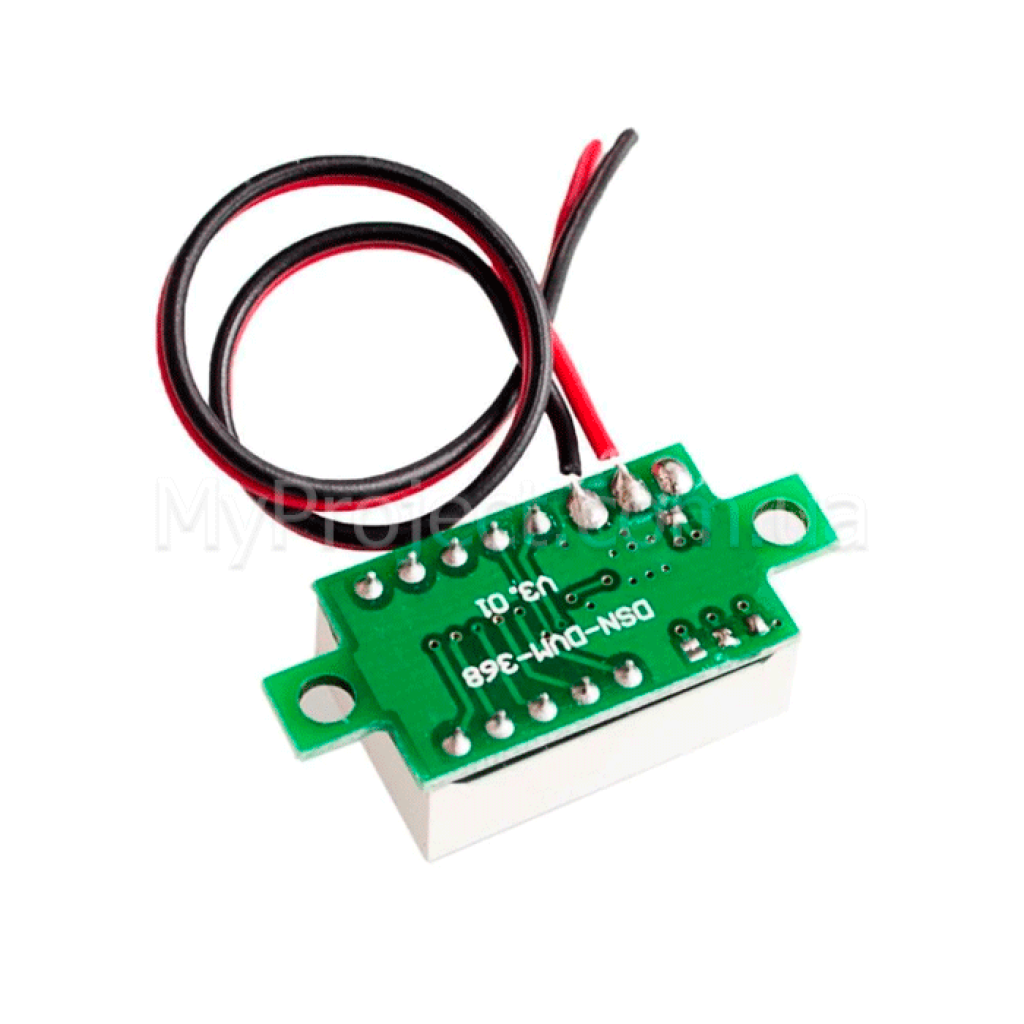

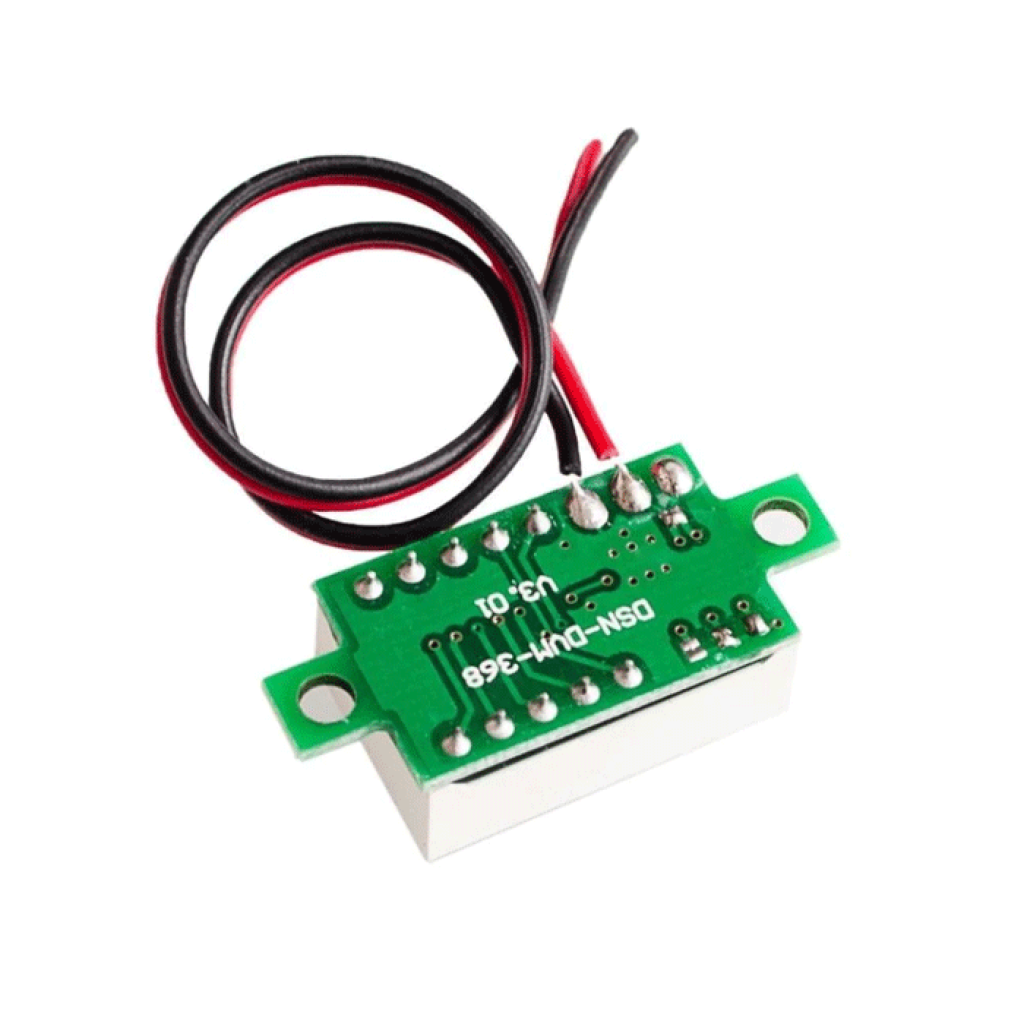

Защитите открытую плату
Установите модуль в корпусе, изолируйте контакты и зафиксируйте провода. Не допускайте воздействия влаги, конденсата, металлической стружки и проводящей пыли.
FAQ
Требуется ли DVM-368 AG отдельное питание?
Нет. Двухпроводная версия питается непосредственно от измеряемой линии 4,80–30,0 В DC.
Можно ли измерять напряжение от 0 В?
Нет. Для этой красной двухпроводной версии рабочий диапазон начинается с 4,80 В, а отдельного входа питания нет.
Подойдет ли вольтметр для одного Li-ion элемента?
Нет. Напряжение одного Li-ion элемента обычно ниже минимальных 4,80 В, необходимых для работы этой модификации.
Почему после 10 В отображается меньше знаков после точки?
Дисплей имеет три разряда: до 9,99 В шаг индикации составляет 0,01 В, а от 10,0 В — 0,1 В.
Можно ли измерять переменное напряжение?
Нет. DVM-368 AG предназначен только для постоянного напряжения в пределах 4,80–30,0 В DC.
Защищен ли модуль от обратной полярности?
Да, защита от переполюсовки предусмотрена. При этом перед подачей питания все равно необходимо проверять полярность подключения.
Альтернативы для другого диапазона или монтажа
- Если требуется измерение ниже 4,80 В или до 100 В, можно выбрать 0,28-дюймовый цифровой вольтметр в соответствующей двух- или трехпроводной модификации.
- Для круглого панельного отверстия и диапазона до 100 В подойдет цифровой вольтметр ZN30.
