Кратко о пинцетах LAIWANG ESD-10–ESD-15
LAIWANG ESD-10–ESD-15 — серия антистатических пинцетов для точного захвата SMD-компонентов, микросхем, тонких проводников и других мелких деталей.
Ключевые характеристики

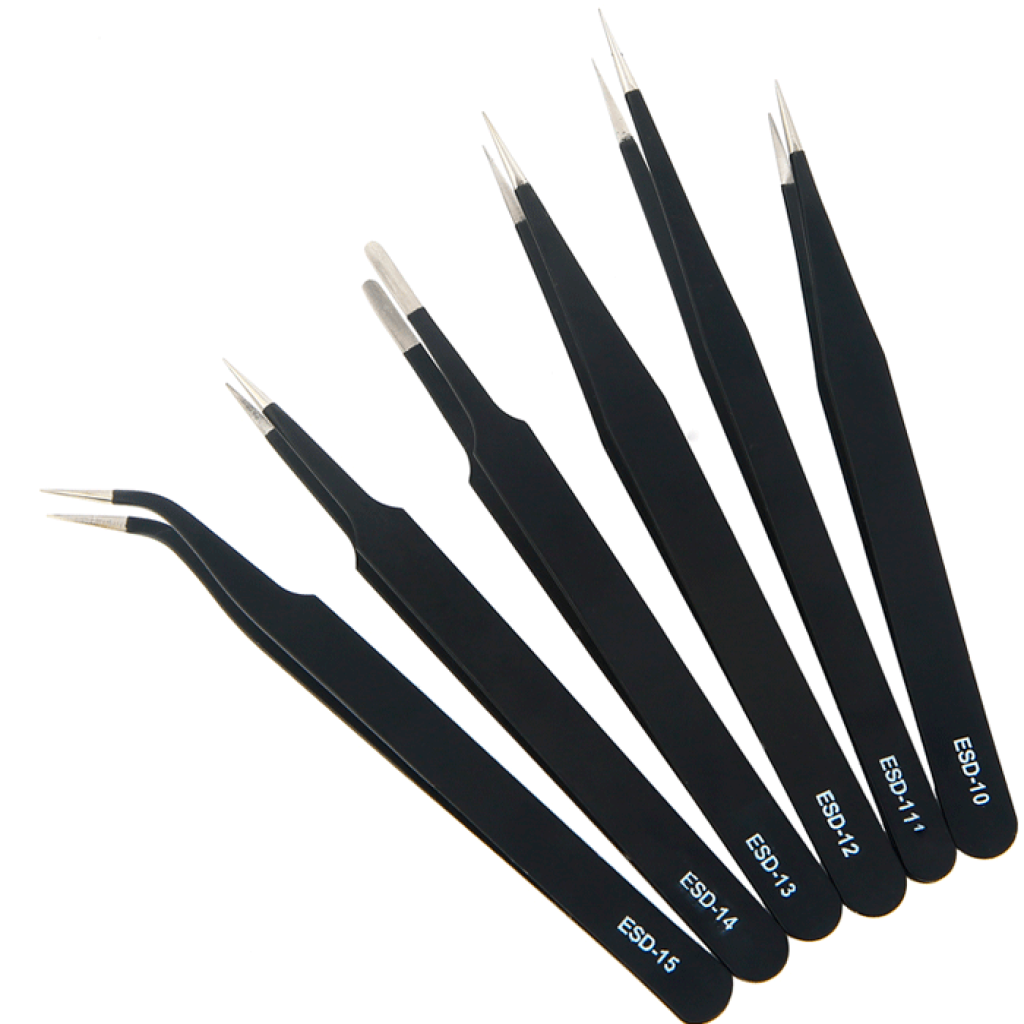

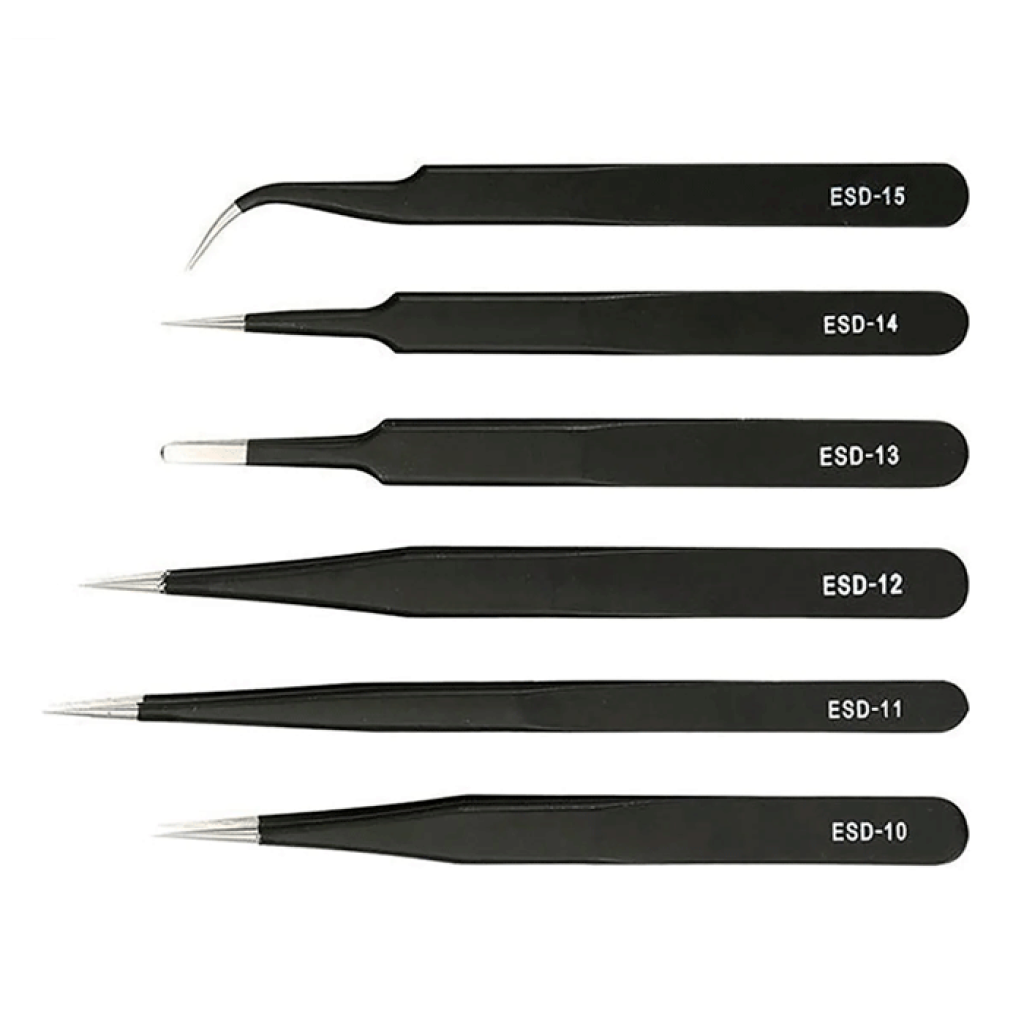

- Модели серии
- ESD-10, ESD-11, ESD-12, ESD-13, ESD-14 и ESD-15
- Материал
- нержавеющая сталь
- Покрытие
- антистатическое, антимагнитное
- Длина
- 120–140 мм в зависимости от модели
- Форма кончиков
- острые, суженные, закруглённые или изогнутые — в зависимости от модели
- Основное назначение
- точный захват мелких электронных компонентов и деталей
Подробное описание и особенности
Выбор профиля для конкретной задачи
Модели серии отличаются формой и длиной. Прямые и суженные кончики удобны для точного позиционирования деталей, удлинённые помогают добраться до элементов в углублениях, закруглённые подходят для деликатного захвата, а изогнутые облегчают работу под углом и над плотно смонтированной платой.
Материал и покрытие
Корпус из нержавеющей стали сочетает жёсткость с коррозионной стойкостью. Антимагнитное покрытие уменьшает нежелательное притяжение мелких металлических деталей, а антистатическое исполнение рассчитано на работу с компонентами, чувствительными к электростатическому разряду.
Аккуратный захват
Для работы выбирайте пинцет, кончики которого касаются детали без перекоса и чрезмерного сжатия. Диапазон длины 120–140 мм позволяет подобрать модель как для работы непосредственно над платой, так и для доступа к деталям в корпусах и узких местах.
Подойдёт / не подойдёт
Подойдёт
- для позиционирования SMD-компонентов при монтаже и ремонте плат;
- для захвата микросхем, резисторов, конденсаторов, тонких проводников и контактов;
- для сборки электронных модулей, макетов и радиолюбительских проектов;
- для работы с мелкой фурнитурой, моделями и ювелирными деталями.
Не подойдёт
- для резки провода, поддевания корпусов или силового зажима;
- для работы в цепях под напряжением в качестве электроизолированного инструмента;
- для задач, где необходим пинцет с подтверждённым числовым значением сопротивления или сертифицированным соответствием конкретному ESD-стандарту;
- для прямого контакта с жалом паяльника или другим источником высокой температуры.
Примеры применения
Монтаж SMD-компонентов
Острым или суженным пинцетом можно установить компонент на контактные площадки и удерживать его без чрезмерного давления во время пайки. Для такого рабочего места подойдёт паяльная станция T12; кончики пинцета не должны касаться разогретого жала.
Ремонт и сборка электроники
Изогнутая или удлинённая модель помогает захватить проводник, контакт или мелкую деталь рядом с другими компонентами, когда прямой доступ ограничен.
Работа с мелкой фурнитурой
Закруглённый или прямой профиль удобен для сортировки и установки миниатюрных элементов в моделях, механизмах и ювелирных изделиях.
Ограничения и безопасность
Работайте только с обесточенным оборудованием
Стальной пинцет не является электроизолированным инструментом. Перед захватом деталей отключите питание устройства и убедитесь в отсутствии опасного напряжения.
Антистатическое покрытие не заменяет ESD-рабочее место
При работе с компонентами, чувствительными к электростатическому разряду, используйте пинцет вместе с заземлённой рабочей поверхностью и обеспечьте надлежащее заземление оператора; одного антистатического ручного инструмента недостаточно для полноценной ESD-защиты.[1]
Берегите геометрию кончиков
Не используйте пинцет как рычаг и не сжимайте твёрдые детали с чрезмерным усилием. После контакта с флюсом или другими остатками очистите рабочую часть средством, подходящим для электронных инструментов, высушите и храните инструмент в сухом месте.
FAQ
Чем отличаются модели?
Модели ESD-10–ESD-15 отличаются длиной и формой кончиков. Выбирайте прямой, суженный, закруглённый или изогнутый профиль в соответствии с доступом и формой детали.
Можно ли работать с микросхемами только этим пинцетом?
Пинцет подходит для захвата чувствительных компонентов, но для полной ESD-защиты также необходимы правильно организованная заземлённая рабочая зона и контроль заряда оператора.
Можно ли удерживать деталь во время пайки?
Да, если плата обесточена, деталь зажата без чрезмерного давления, а кончики пинцета не контактируют с жалом паяльника.
Документы и источники
- EOS/ESD Association, Fundamentals of Electrostatic Discharge, Part Three — Basic ESD Control Procedures and Materials, 2020 — принципы заземления ручного инструмента, рабочей поверхности и оператора.
