0.28-дюймовый цифровой вольтметр

Name: 0.28-дюймовый цифровой вольтметр
Brand: Мій Проект
SKU: 1227
Price: 48.00 UAH
Availability: InStock
Rating: 4 (3 reviews)

Страна-производитель: Китай Код товара: 1227

Все о товаре

Описание

Характеристики

Отзывы 3

Вопросы0

Есть в наличии

Код товара: 1227

48.00 грн

Нашли дешевле?

Количество проводов *

Два провода (30V) (символы - зеленые) - Розпродано

Два провода (30V) (символы - синие)

Два провода (30V) (символы - желтые) - Розпродано

Два провода (30V) (символы - красные) - Розпродано

Три провода (100V) (символы - красные)

-Входное напряжение-:4 - 30 В (два провода); 2.5 - 100 В (три провода)

-Рабочий ток-: 2 - 20 мА

-Входное сопротивление-:100 кОм

-Длинна провода-:15 см

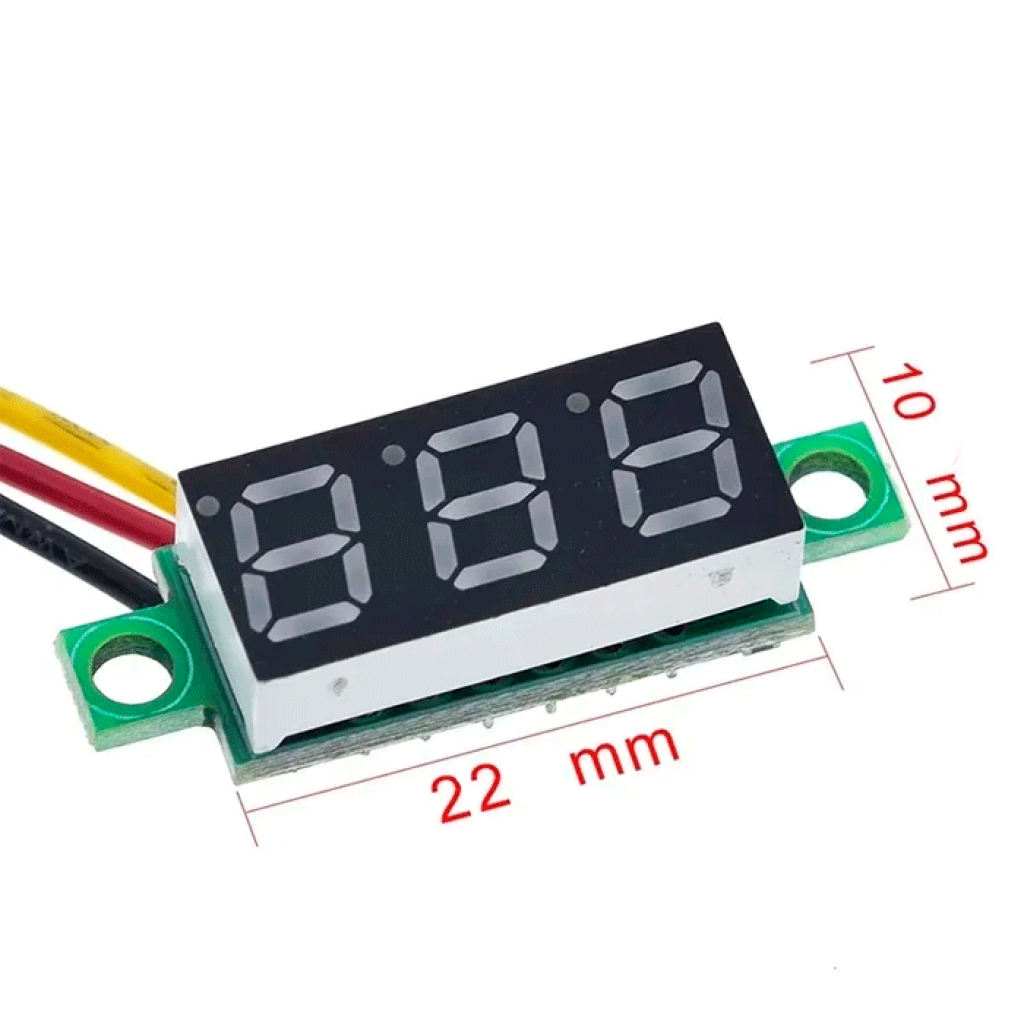

-Размеры-:дисплей 23 х 10 х 8.5 мм

-Диапазон рабочей температуры-:- 10 ℃ ... + 65 ℃

-Дискретность измерения-: 0,1 В

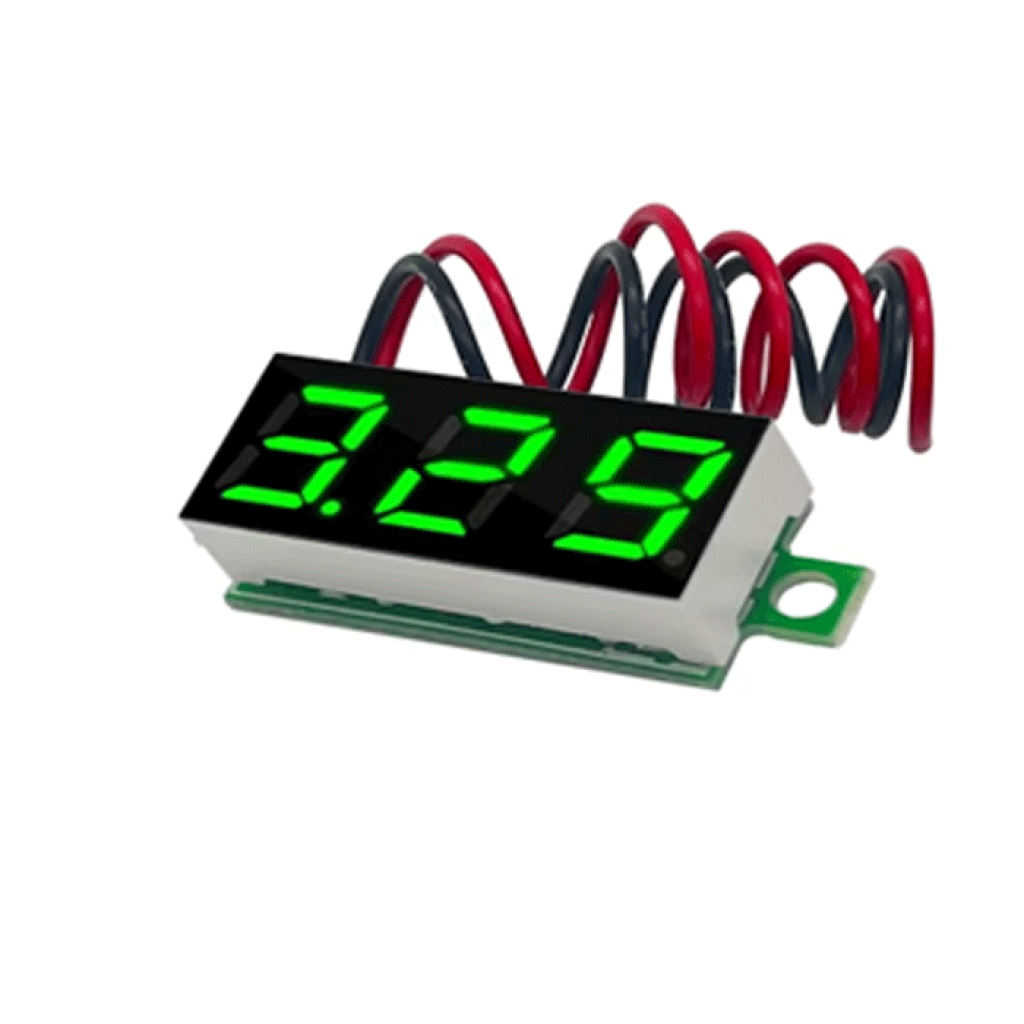

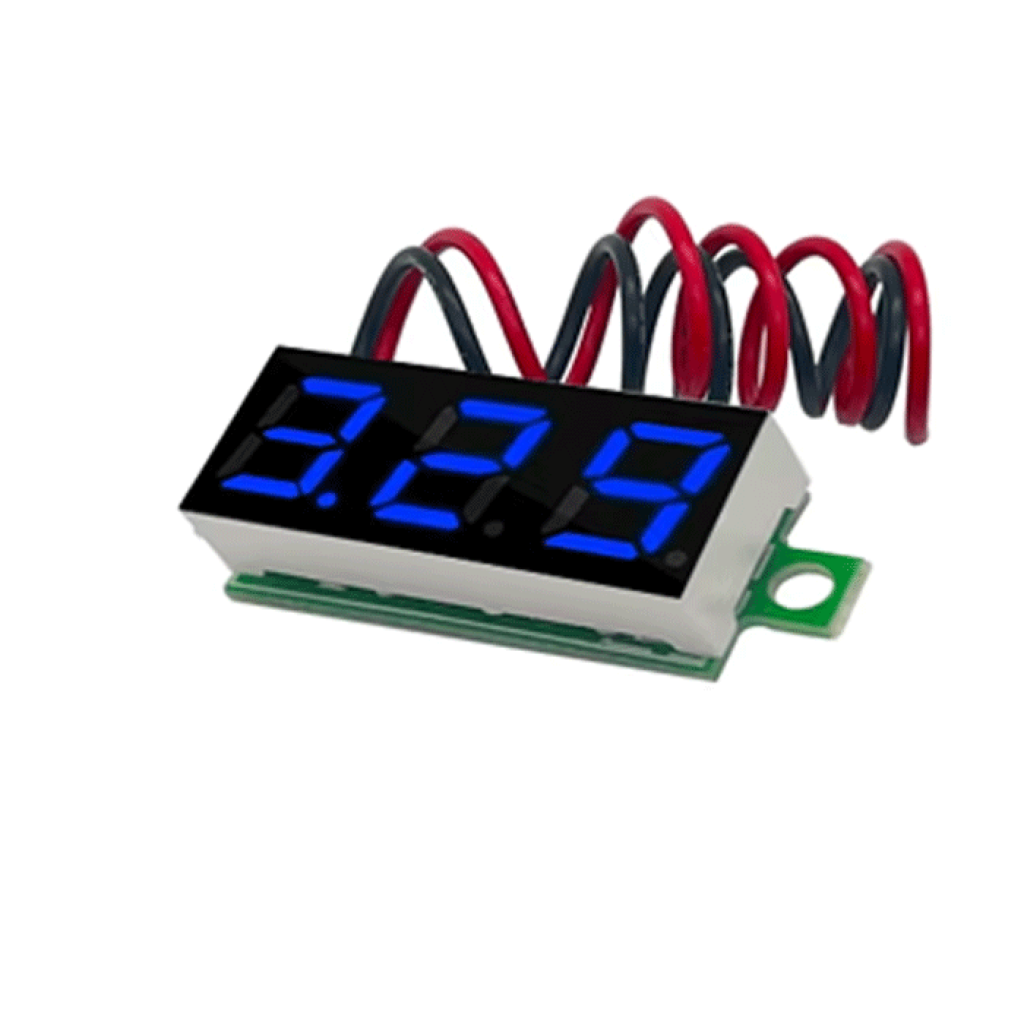

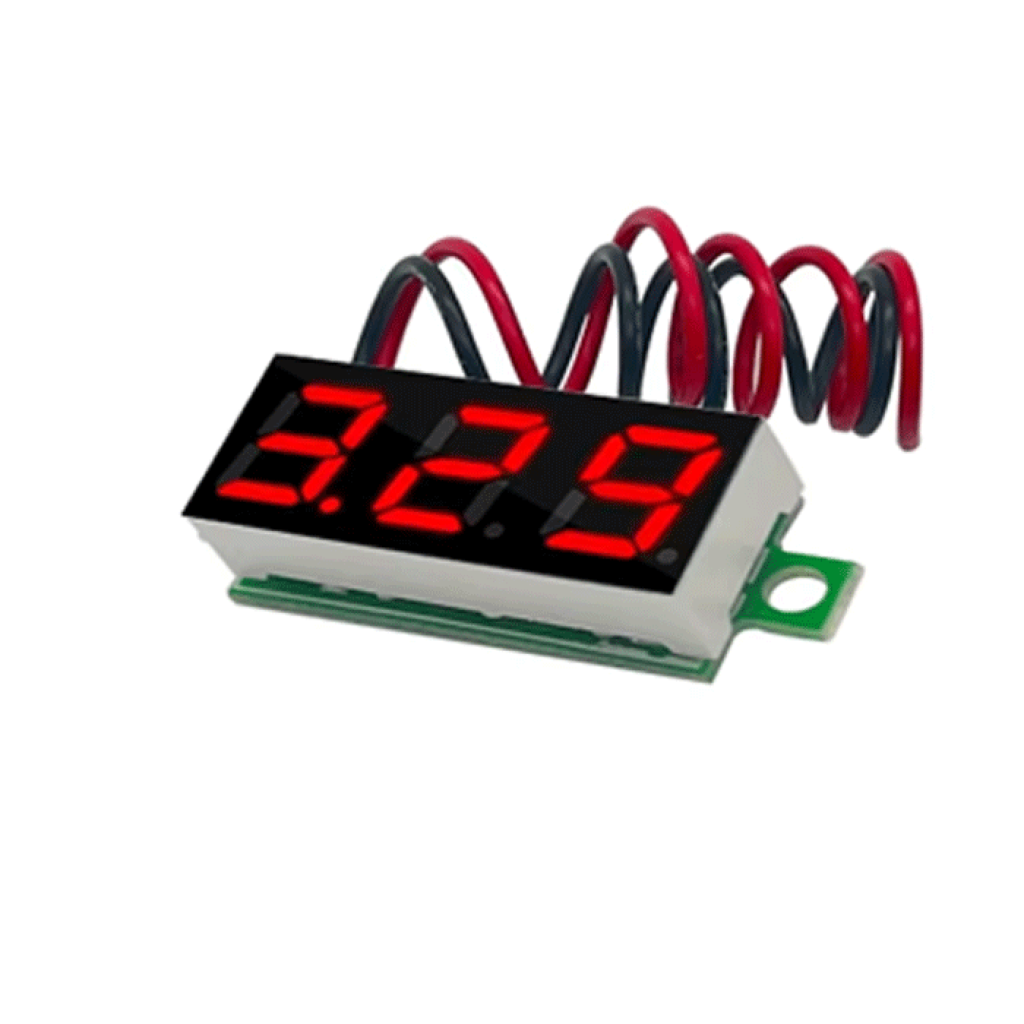

-Цвет символов-:красный, синий, зеленый, желтый

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Почта

от 49 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

0.28-дюймовый цифровой вольтметр

Код товара: 1227

48.00 грн

Описание

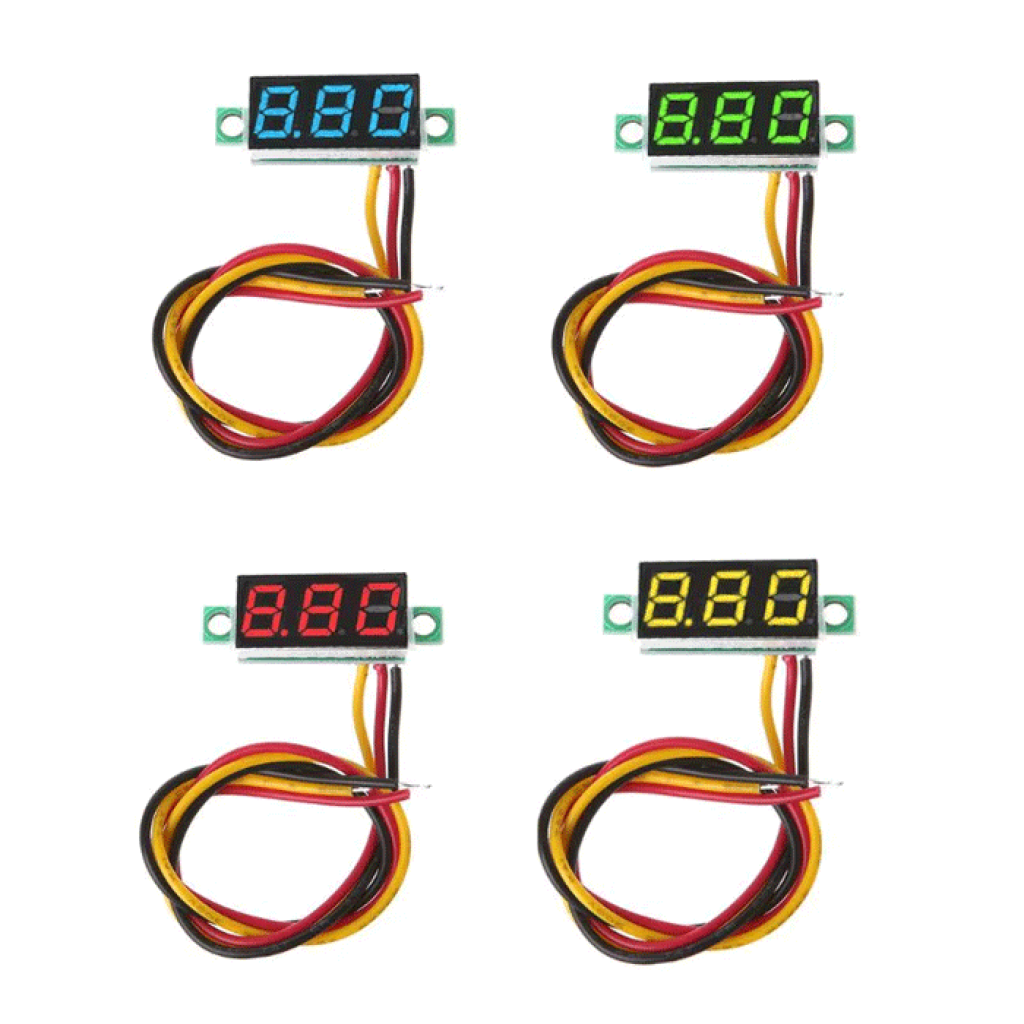

⚡ Цифровой вольтметр с LED-дисплеем 0.28"

Компактный модуль для точного измерения напряжения • Диапазон 2.5-100В • Калибровка • Защита от переполюсовки

Общее описание

Цифровой вольтметр с LED-дисплеем 0.28 дюйма – это универсальный измерительный модуль для контроля постоянного напряжения в электронных устройствах и системах. Благодаря компактным размерам и яркому светодиодному дисплею, этот прибор идеально подходит для встраивания в блоки питания, зарядные устройства, лабораторные стенды и DIY-проекты. Модуль доступен в двух конфигурациях: двухпроводной (питание и измерение от одного источника) и трехпроводной (раздельное питание и измерительный вход). Особенностью этого вольтметра является возможность ручной калибровки для достижения максимальной точности показаний, а также надежная защита от переполюсовки, что делает его безопасным даже для начинающих в электронике. Простота подключения, доступная стоимость и достаточная точность делают этот модуль незаменимым помощником в любой мастерской или лаборатории.

✅ Технические преимущества:

• Яркий LED-дисплей 0.28 дюйма – обеспечивает четкую читаемость показаний даже при ярком освещении. Светодиодная технология гарантирует низкое энергопотребление и длительный срок службы индикатора без потери яркости.

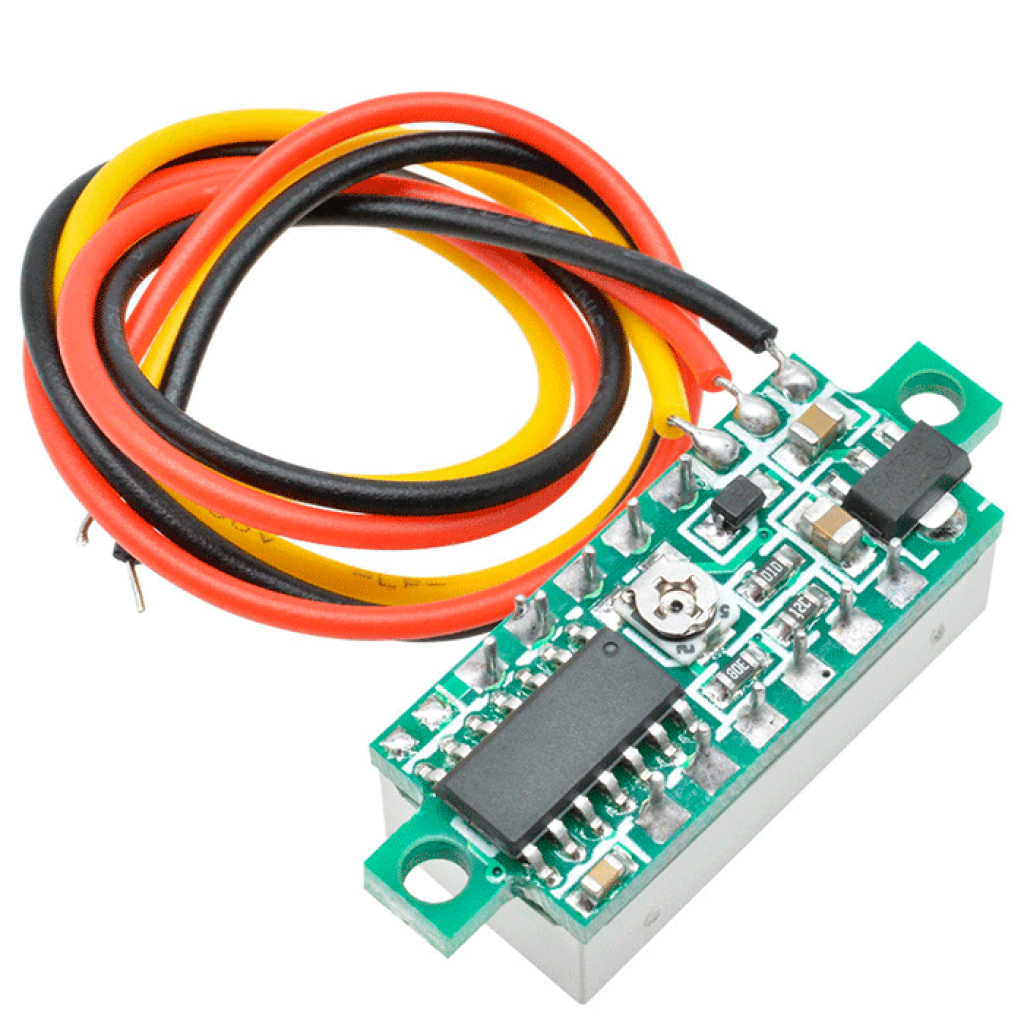

• Встроенная калибровка – на плате установлен подстроечный резистор под крестовую отвертку, что позволяет откалибровать показания вольтметра по эталонному прибору. Это обеспечивает возможность повысить точность измерений конкретного экземпляра до оптимальных значений.
• Надежная защита от переполюсовки – модуль оборудован защитным диодом, который предотвращает повреждение при неправильном подключении. Если перепутать полярность, вольтметр просто не включится, а при правильном подключении работа немедленно восстановится.
•
• Широкий диапазон измерения – двухпроводная версия работает в диапазоне 4-30В, трехпроводная – от 2.5 до 100В. Адаптивное разрешение автоматически подстраивается под измеряемое напряжение: при низких значениях отображаются сотые доли вольта, при высоких – десятые.
• Возможность модернизации – схемотехника двухпроводных и трехпроводных версий практически идентична. На платах двухпроводных модулей часто присутствует контактная площадка под третий провод, что позволяет легко переделать простую версию в более функциональную.

🔧 Идеальное решение для:

📟 Встраивания в блоки питания

🔋 Мониторинга зарядных устройств

⚡ Контроля аккумуляторных батарей

🔬 Лабораторных стендов и измерений

🛠️ DIY-проектов и самодельных устройств

🚗 Автомобильной электроники и бортовой сети

☀️ Систем альтернативной энергетики

🤖 Робототехники и Arduino-проектов

💡 Широкие возможности применения:

Мониторинг блоков питания и стабилизаторов напряжения – модуль идеально подходит для встраивания в блоки питания, где нужен постоянный контроль выходного напряжения. Двухпроводная версия позволяет питаться от измеряемого напряжения, что упрощает подключение. Это особенно полезно для регулируемых БП, где пользователь может видеть точное значение напряжения на выходе. Калибровка позволяет компенсировать падение напряжения на соединительных проводах.
Контроль состояния аккумуляторов и батарей – с помощью этого вольтметра можно отслеживать уровень заряда свинцово-кислотных, литий-ионных и других аккумуляторов. Точность измерения достаточна для определения степени разряда батареи. Трехпроводная версия позволяет измерять напряжение высоковольтных батарейных сборок (до 100В), питая сам модуль от отдельного источника низкого напряжения.
Диагностика автомобильной электрики – модуль можно использовать для контроля напряжения бортовой сети автомобиля (12В или 24В). Это помогает выявить проблемы с генератором, аккумулятором или проводкой. Компактные размеры позволяют установить вольтметр непосредственно на приборной панели. Защита от переполюсовки делает модуль безопасным при экспериментах с автомобильной электроникой.
Лабораторные измерения и наладка устройств – в радиоэлектронной лаборатории этот вольтметр станет полезным инструментом для быстрых измерений и мониторинга напряжения во время наладки схем. Трехпроводная версия позволяет измерять напряжение в разных точках схемы без необходимости использования дорогого мультиметра. Яркий дисплей обеспечивает комфортную работу в течение длительного времени.
Интеграция в системы «умного дома» и IoT – модуль можно использовать как индикатор напряжения в системах резервного питания, солнечных электростанциях или ветрогенераторах. Трехпроводная конфигурация позволяет контролировать высоковольтные звенья системы, питая сам вольтметр от безопасной низковольтной шины. Это обеспечивает безопасность пользователя и упрощает интеграцию модуля в существующие системы мониторинга.

📦 Детальные технические характеристики:

Размер дисплея: 0.28 дюйма (7.1 мм)
Тип дисплея: Светодиодный (LED) семисекционный индикатор
Диапазон измерения:
- Двухпроводная версия: 4-30В постоянного напряжения
- Трехпроводная версия: 2.5-100В постоянного напряжения
Точность измерения: Достаточная для бытовых и DIY-применений (зависит от калибровки)
Разрешение: Адаптивное (0.01В при низких напряжениях, 0.1В при высоких)
Тип стабилизатора: LDO (линейный стабилизатор низкого падения напряжения)

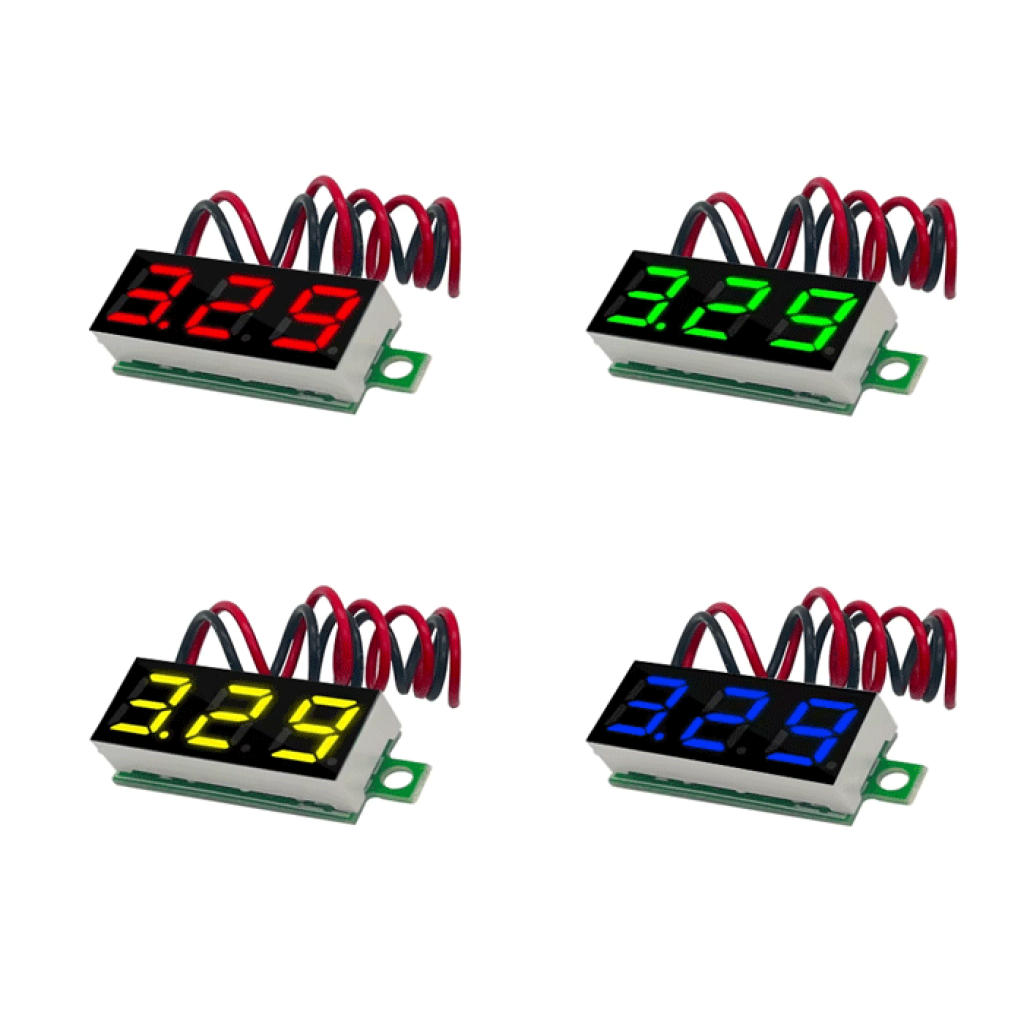

Цвет символов: Красный, синий, зеленый, желтый (на выбор)
Калибровка: Подстроечный резистор (потенциометр) под крестовую отвертку
Защита: От переполюсовки (защитный диод)

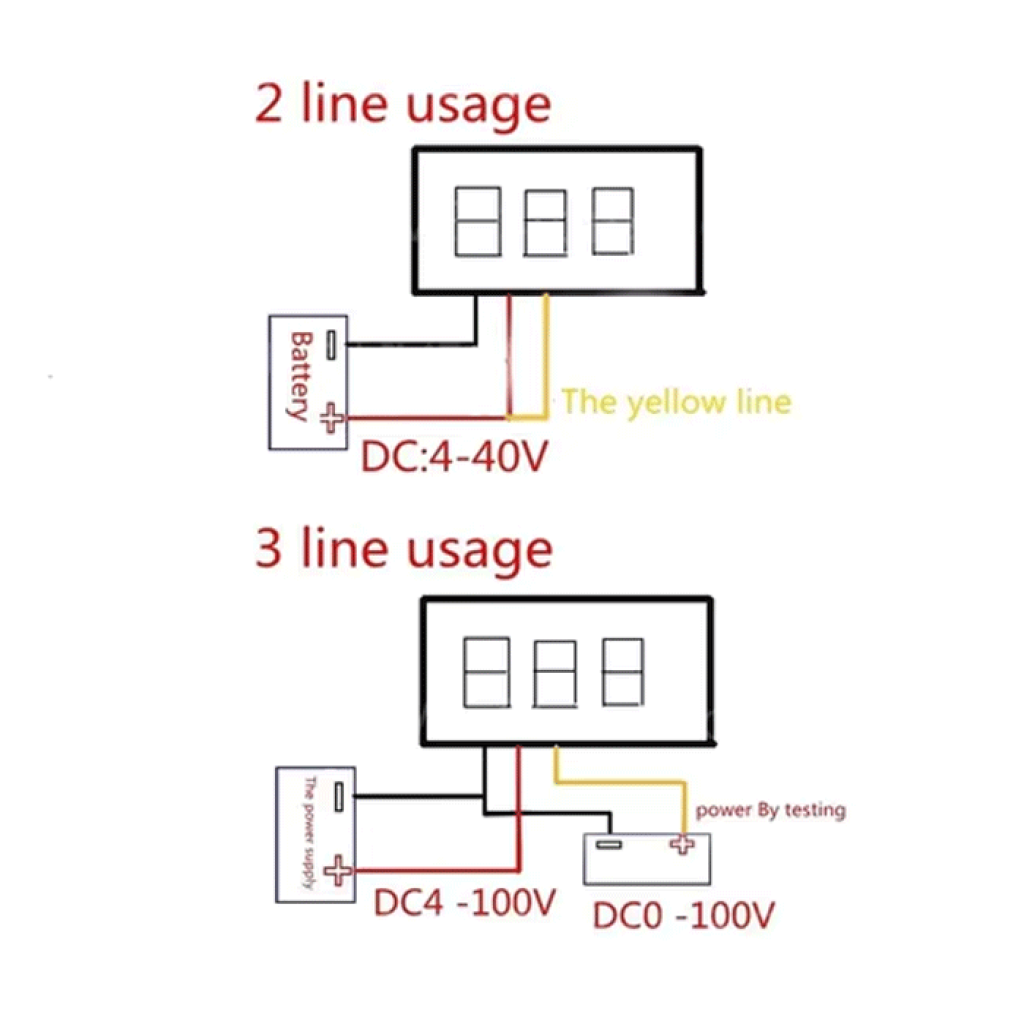

Количество проводов подключения:
- Двухпроводная версия: 2 провода (красный +, черный -)

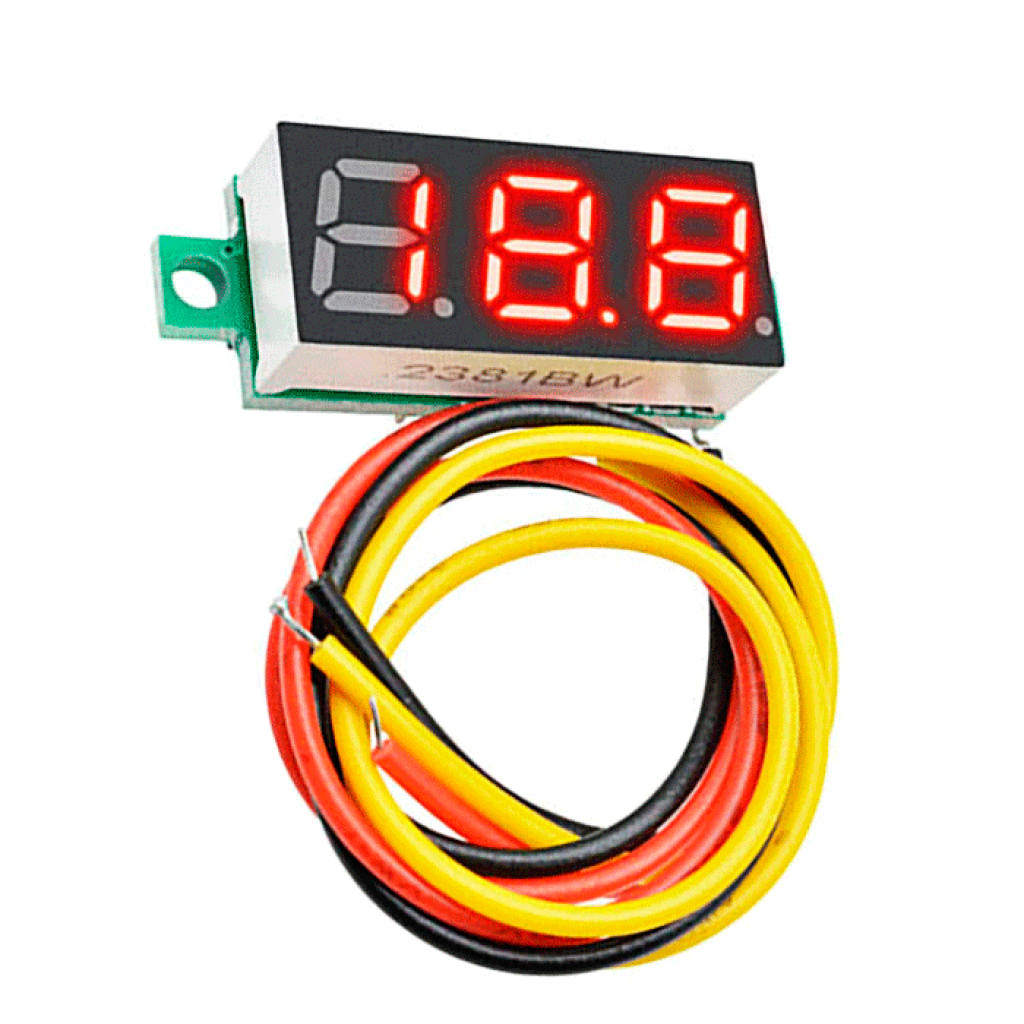

- Трехпроводная версия: 3 провода (красный +питание, черный GND, желтый/белый измерительный вход)
Потребление энергии: Низкое (светодиодная технология)

⚠️ Важные аспекты использования:

Калибровка для повышения точности – рекомендуется откалибровать модуль с помощью эталонного мультиметра сразу после получения. Для этого подключите вольтметр к стабильному источнику питания, измерьте напряжение эталонным прибором, а затем осторожно подкрутите подстроечный резистор на плате модуля до совпадения показаний. Это обеспечит максимальную точность измерений во всем рабочем диапазоне.
Особенности работы трехпроводной версии – при использовании модуля с отдельным питанием важно помнить о необходимости объединения земель (минусов) источника питания вольтметра и измеряемого объекта. Если этого не сделать, показания будут некорректными или вообще отсутствовать. Желтым проводом можно измерять напряжение, которое значительно отличается от напряжения питания модуля.
Минимальное напряжение питания – хотя заявленный нижний порог для двухпроводной версии составляет 4В, фактически модуль может работать и при более низких напряжениях, если их хватает для засвечивания светодиодов дисплея. Однако точность измерений при напряжении ниже 2.5В может ухудшаться. Для стабильной работы рекомендуется напряжение не ниже 3В.
Защита от короткого замыкания – модуль не имеет встроенной защиты от короткого замыкания на выходе. Поэтому при интеграции в блок питания рекомендуется установить дополнительный предохранитель или схему защиты. Это особенно актуально для мощных источников питания, где ток короткого замыкания может повредить модуль вольтметра.
Условия эксплуатации и надежность – модуль рассчитан на работу в помещениях с нормальной влажностью. Избегайте попадания влаги на плату и дисплей. При использовании во влажных или запыленных условиях рекомендуется защитить модуль герметичным корпусом или покрытием платы защитным лаком. Светодиодный дисплей имеет длительный срок службы, но длительное воздействие прямых солнечных лучей может со временем снизить его яркость.

Цифровой вольтметр с LED-дисплеем 0.28" – это надежный и доступный инструмент для контроля напряжения в ваших проектах. Компактные размеры, возможность калибровки, защита от переполюсовки и универсальность применения делают его незаменимым помощником как для любителей, так и для профессионалов в сфере электроники. Обеспечьте точный контроль напряжения в ваших устройствах!

ЗАКАЖИТЕ СЕЙЧАС

#Вольтметр #LEDДисплей #ИзмерениеНапряжения #DIYЭлектроника #МодульВольтметра #Калибровка

Характеристики

-Основные-

-Входное напряжение-

4 - 30 В (два провода); 2.5 - 100 В (три провода)

-Рабочий ток-

2 - 20 мА

-Входное сопротивление-

100 кОм

-Длинна провода-

15 см

-Дополнительные-

-Размеры-

дисплей 23 х 10 х 8.5 мм

-Диапазон рабочей температуры-

- 10 ℃ ... + 65 ℃

-Дискретность измерения-

0,1 В

-Цвет символов-

красный, синий, зеленый, желтый
