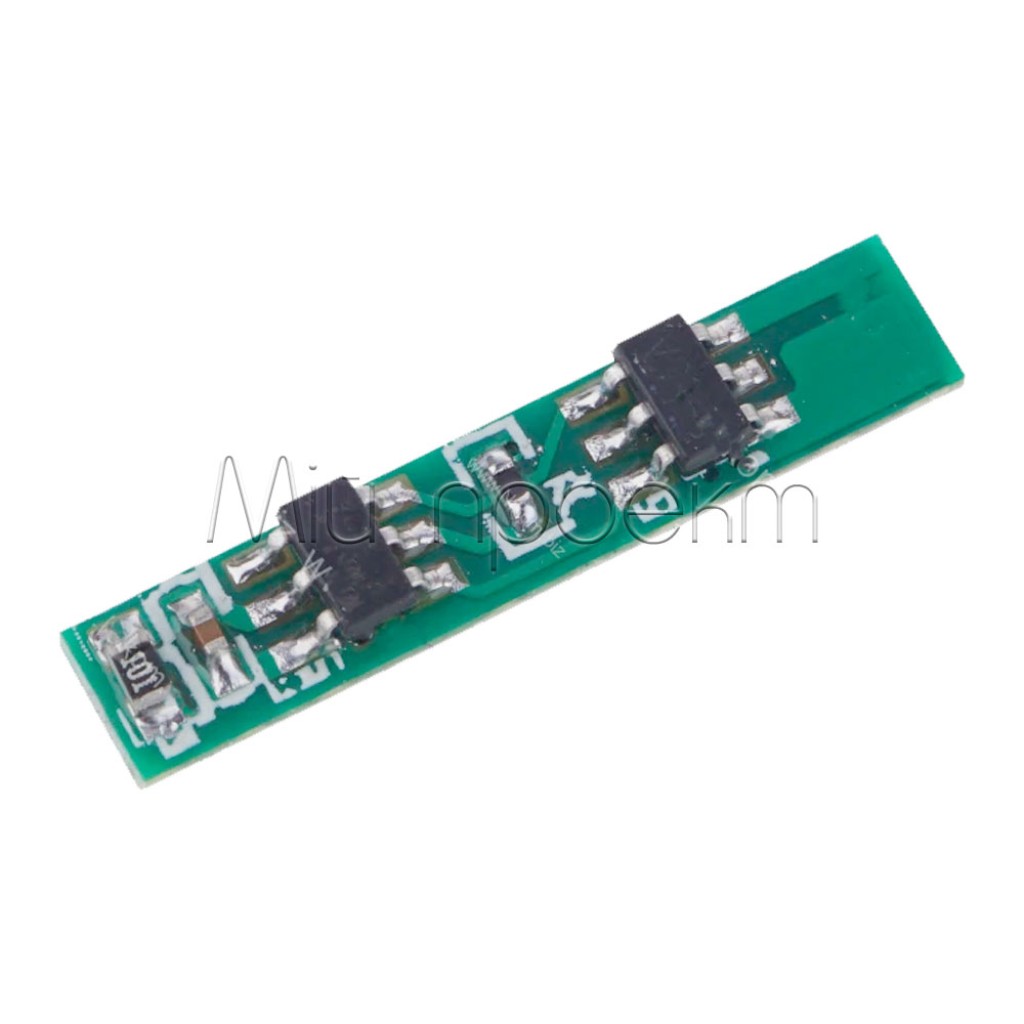

Коротко про GB-326
GB-326 — компактна плата захисту для одного Li-ion акумулятора 18650 у конфігурації 1S. Вона відключає акумулятор у разі перезаряду, надмірного розряду або короткого замикання та працює в діапазоні 3,7–4,2 В.
Ключові характеристики
- Тип
- плата захисту BMS/PCM для одного Li-ion акумулятора 18650
- Конфігурація
- 1S, один елемент
- Робоча напруга
- 3,7–4,2 В
- Відсікання заряду
- 4,25 ± 0,05 В
- Відсікання розряду
- 2,54 ± 0,1 В
- Максимальний безперервний струм заряджання
- 2 А
- Струмове відсікання
- 3 А
- Захисні функції
- від перезаряду, перерозряду та короткого замикання
- Балансування
- немає
- Робоча температура
- −10…+50 °C

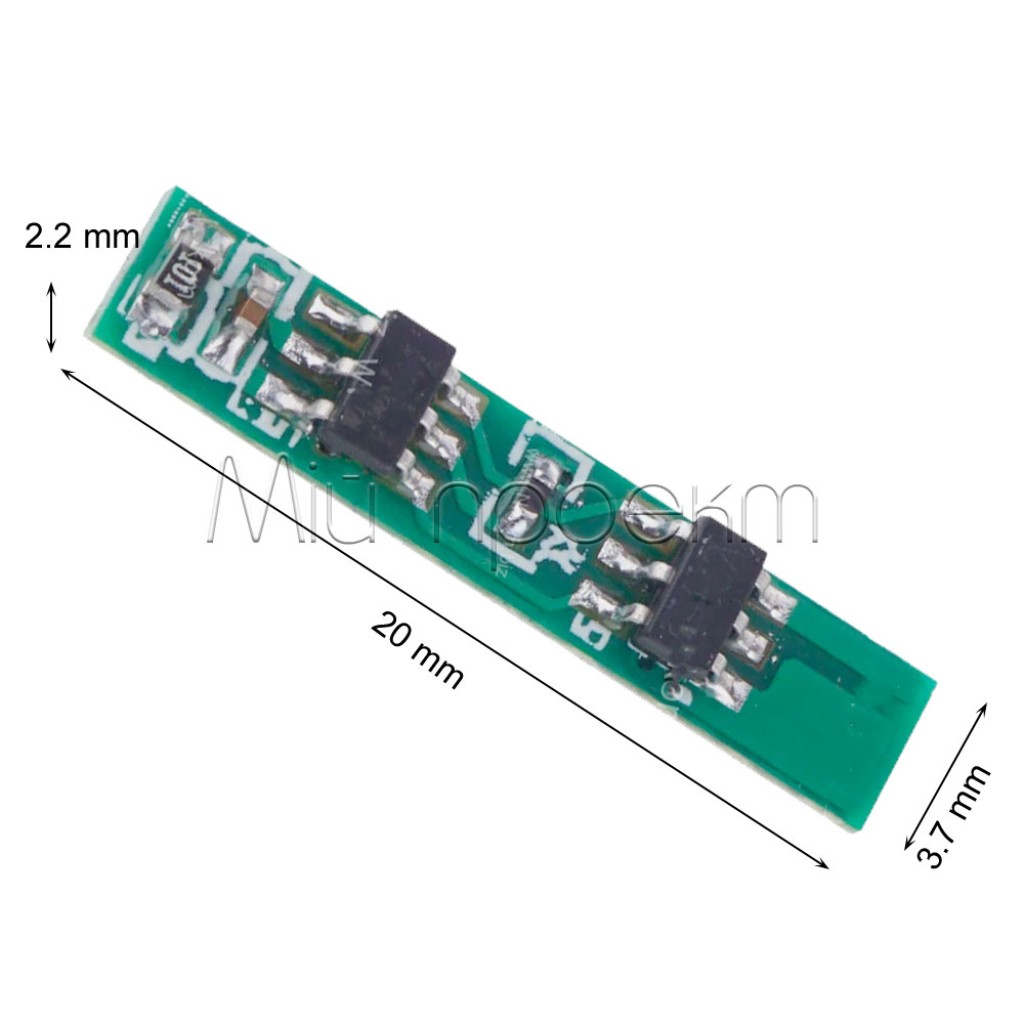

- Розміри плати
- 20 × 3,7 × 2,2 мм
Детальний опис та особливості
Захист одного Li-ion елемента
GB-326 встановлюється в ланцюг одного акумулятора 18650 і розмикає його при виході напруги або струму за встановлені межі. Плата виконує аварійний захист, але не керує повним алгоритмом заряджання: для акумулятора потрібен окремий зарядний контролер 1S із режимом CC/CV.
Пороги 4,25 ± 0,05 В і 2,54 ± 0,1 В є межами спрацювання захисту. Їх не слід використовувати як цільові точки звичайного циклу: зарядний модуль і навантаження мають коректно працювати в допустимому для конкретного акумулятора діапазоні.
Як розуміти струмові параметри
Параметр 3 А позначає струмове відсікання. Окремий допустимий безперервний струм розряду для плати не заявлений, тому робочий і пусковий струми навантаження потрібно обирати із запасом нижче порога спрацювання. Двигуни, потужні світлодіоди та перетворювачі з великим пусковим імпульсом можуть спричиняти відключення навіть за меншого середнього споживання.
Через плату допускається безперервне заряджання струмом до 2 А, але це не дозвіл заряджати будь-який елемент таким струмом. Обирайте найнижчу межу серед можливостей акумулятора, зарядного контролера, BMS, проводів і контактів.
Монтаж у компактний пристрій
Розміри плати становлять 20 × 3,7 × 2,2 мм. Перед встановленням перевірте доступний простір, розташування контактних майданчиків і можливість ізолювати плату від металевого корпусу та провідних деталей.
Підійде / не підійде
Підійде
- для одного Li-ion акумулятора 18650 з номінальною напругою 3,7 В;
- для малоспоживальної портативної електроніки та автономних вузлів із помірним струмом;
- для ремонту 1S-батарейного вузла, якщо збігаються хімія акумулятора, струмові вимоги та посадкові розміри;
- для прототипу з окремим зарядним контролером і, за потреби, перетворювачем напруги.
Не підійде
- для послідовних батарей 2S, 3S та інших багатосекційних конфігурацій;
- для LiFePO4, NiMH та акумуляторів з іншою хімією або іншими порогами напруги;
- як заміна зарядного контролера, стабілізатора чи підвищувального перетворювача;
- для навантаження, робочий або пусковий струм якого наближається до 3 А чи перевищує цей поріг;
- для систем, яким потрібні балансування кількох елементів, моніторинг параметрів або обмін даними.
Приклади застосування
Плата може захищати один 18650 у малоспоживальному сенсорному вузлі. Напругу для електроніки формує окремий стабілізатор або DC-DC перетворювач.
GB-326 можна використати в ліхтарі або світлодіодному модулі на одному 18650, якщо робочий і пусковий струми навантаження мають достатній запас до струмового відсікання.
Плата підходить для заміни захисту в пристрої з одним Li-ion елементом після перевірки схеми контактів, розмірів, зарядного контуру та струму споживання.
Підключення
Перевірте акумулятор і конфігурацію
Використовуйте один справний Li-ion елемент 18650. Не підключайте послідовну збірку, акумулятор іншої хімії, елемент із пошкодженою оболонкою або слідами перегрівання.
Звірте маркування контактів
На знеструмленій платі визначте майданчики акумулятора, заряджання та навантаження за фактичними позначеннями. Не переносіть схему підключення з візуально схожої плати.
Підключіть акумулятор із правильною полярністю
Перевірте «+» і «−» мультиметром до паяння. Використовуйте проводи відповідного перерізу, не залишайте оголених ділянок і надійно ізолюйте плату після монтажу.
Додайте зарядний контролер і навантаження
Під'єднайте їх до відповідних майданчиків за маркуванням плати. Для заряджання від 5 В можна використати сумісний модуль TP4056 для Li-ion 1S, обравши виконання та схему підключення під конкретний пристрій.
Перевірте готовий вузол
Перший запуск виконайте з обмеженням струму. Перевірте вихідну напругу, полярність і нагрівання плати, проводів та акумулятора; не випробовуйте захист навмисним коротким замиканням.
Обмеження та безпека
Не допускайте переполюсовки та короткого замикання
Помилка полярності, металевий предмет між контактами або неізольований монтаж можуть пошкодити плату, проводку чи акумулятор. Перевіряйте підключення до подачі живлення.
Плата захисту не заряджає акумулятор
Для заряджання потрібен окремий контролер 1S із алгоритмом, сумісним із Li-ion елементом. Не підключайте акумулятор безпосередньо до нерегульованого джерела живлення.
Залишайте запас за струмом
Не плануйте тривалу роботу навантаження біля порога відсікання 3 А. Враховуйте пускові імпульси, падіння напруги на проводах і контактах та нагрівання в закритому корпусі.
Дотримуйтеся температурного діапазону
Експлуатуйте плату в межах −10…+50 °C. Не використовуйте пошкоджений, деформований або незвично гарячий акумулятор і не закривайте батарейний вузол до перевірки його теплового режиму.
Сумісні товари та аксесуари
Для знімного встановлення одного елемента можна обрати батарейний відсік для 18650 у виконанні 1S1P. Відсік не замінює плату захисту або зарядний контролер.
Як варіант елемента за форматом доступний акумулятор CX XNY 18650 на 2000 мА·год. Перед використанням перевірте допустимий струм акумулятора для свого навантаження: відповідність формату й напруги не є підтвердженням високострумової сумісності.
FAQ
Чи є GB-326 зарядним модулем?
Ні. GB-326 відключає акумулятор в аварійних режимах, але для заряджання потрібен окремий контролер Li-ion 1S із коректним алгоритмом CC/CV.
Що означає струм 3 А?
Це поріг струмового відсікання, а не заявлений безперервний струм навантаження. Робочий і пусковий струми пристрою мають бути нижчими та мати практичний запас.
Чи можна підключити два акумулятори?
Плата призначена для одного Li-ion акумулятора 18650 у конфігурації 1S. Для іншої кількості або схеми з'єднання елементів підбирайте BMS, розраховану саме на таку батарею.
Чи є балансування?
Ні. GB-326 не вирівнює напругу між елементами й не призначена для багатосекційної батареї.
Чому плата може вимикати навантаження під час запуску?
Причиною може бути короткий пусковий імпульс, який досягає порога струмового захисту. Перевірте піковий струм пристрою, проводку, контакти та оберіть рішення з достатнім запасом.
