Кратко о GB-326

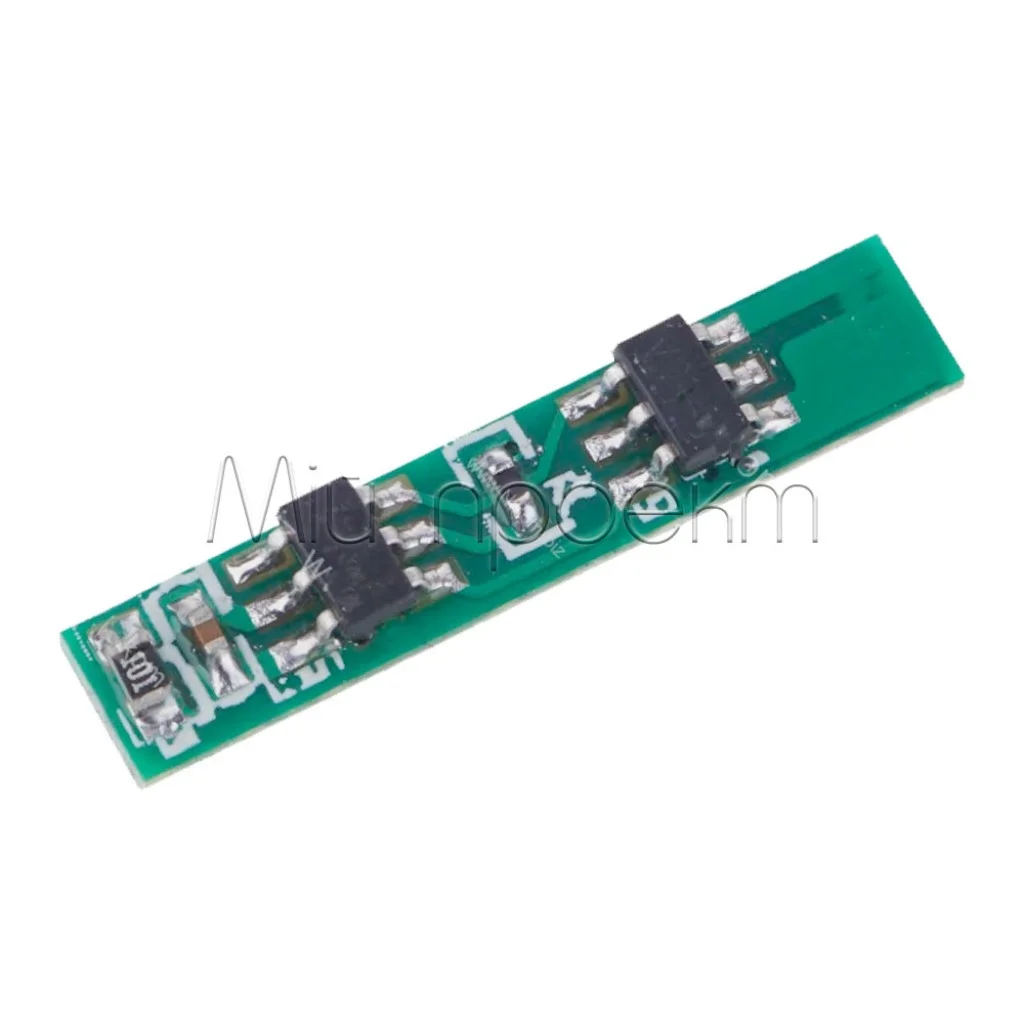

GB-326 — компактная плата защиты для одного Li-ion аккумулятора 18650 в конфигурации 1S. Она отключает аккумулятор при перезаряде, чрезмерном разряде или коротком замыкании и работает в диапазоне 3,7–4,2 В.
Ключевые характеристики
- Тип
- плата защиты BMS/PCM для одного Li-ion аккумулятора 18650
- Конфигурация
- 1S, один элемент
- Рабочее напряжение
- 3,7–4,2 В
- Отсечка заряда
- 4,25 ± 0,05 В
- Отсечка разряда
- 2,54 ± 0,1 В
- Максимальный непрерывный ток зарядки
- 2 А
- Токовая отсечка
- 3 А
- Защитные функции
- от перезаряда, переразряда и короткого замыкания
- Балансировка
- нет
- Рабочая температура
- −10…+50 °C
- Размеры платы
- 20 × 3,7 × 2,2 мм
Подробное описание и особенности
Защита одного Li-ion элемента
GB-326 устанавливается в цепь одного аккумулятора 18650 и размыкает её при выходе напряжения или тока за установленные пределы. Плата выполняет аварийную защиту, но не управляет полным алгоритмом зарядки: для аккумулятора необходим отдельный зарядный контроллер 1S с режимом CC/CV.
Пороги 4,25 ± 0,05 В и 2,54 ± 0,1 В являются пределами срабатывания защиты. Их не следует использовать в качестве целевых точек обычного цикла: зарядный модуль и нагрузка должны корректно работать в допустимом для конкретного аккумулятора диапазоне.
Как понимать параметры тока
Параметр 3 А обозначает токовую отсечку. Отдельный допустимый непрерывный ток разряда для платы не заявлен, поэтому рабочий и пусковой токи нагрузки необходимо выбирать с запасом ниже порога срабатывания. Двигатели, мощные светодиоды и преобразователи с большим пусковым импульсом могут вызывать отключение даже при меньшем среднем потреблении.
Через плату допускается непрерывная зарядка током до 2 А, но это не означает, что любой элемент можно заряжать таким током. Выбирайте наименьший предел среди возможностей аккумулятора, зарядного контроллера, BMS, проводов и контактов.
Монтаж в компактное устройство

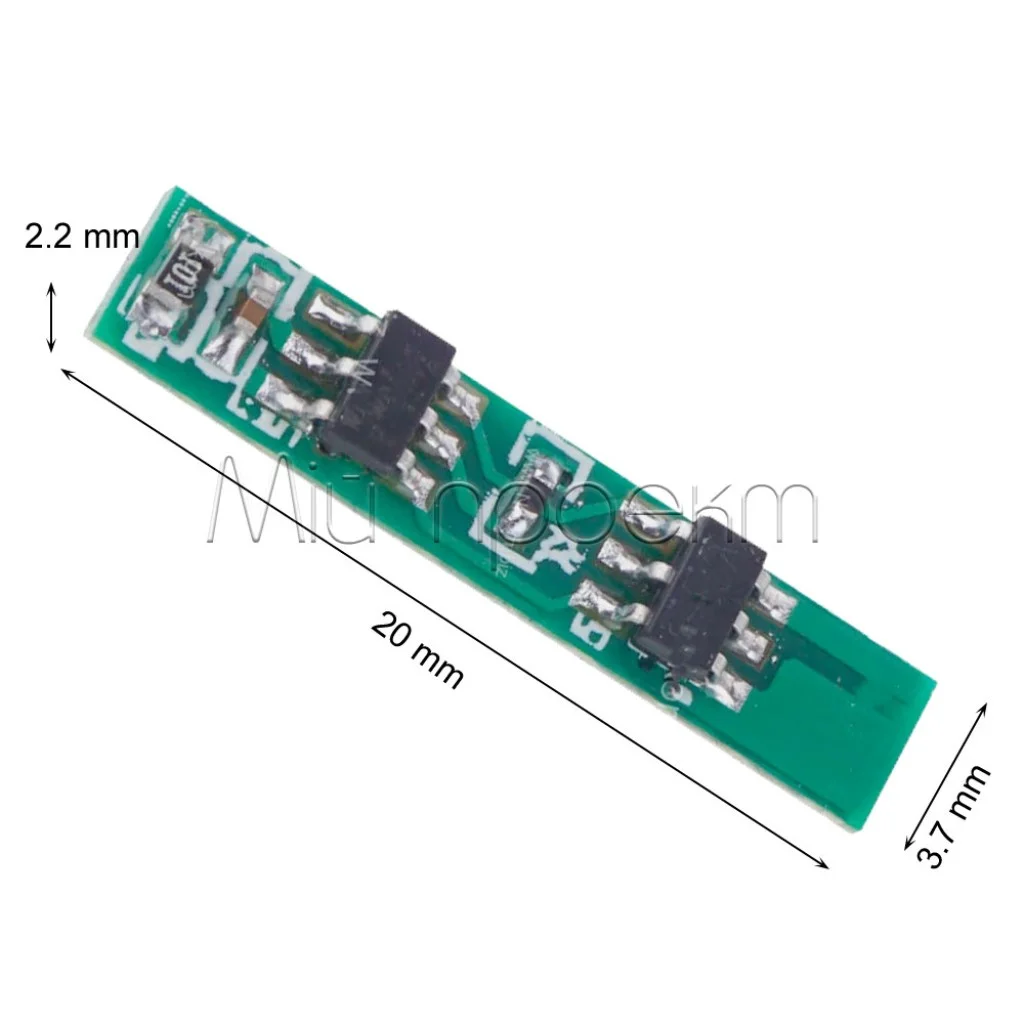

Размеры платы составляют 20 × 3,7 × 2,2 мм. Перед установкой проверьте доступное пространство, расположение контактных площадок и возможность изолировать плату от металлического корпуса и проводящих деталей.
Подойдёт / не подойдёт
Подойдёт
- для одного Li-ion аккумулятора 18650 с номинальным напряжением 3,7 В;
- для малопотребляющей портативной электроники и автономных узлов с умеренным током;
- для ремонта батарейного узла 1S, если совпадают химия аккумулятора, требования по току и установочные размеры;
- для прототипа с отдельным зарядным контроллером и, при необходимости, преобразователем напряжения.
Не подойдёт
- для последовательных батарей 2S, 3S и других многосекционных конфигураций;
- для LiFePO4, NiMH и аккумуляторов с другой химией или другими порогами напряжения;
- в качестве замены зарядного контроллера, стабилизатора или повышающего преобразователя;
- для нагрузки, рабочий или пусковой ток которой приближается к 3 А либо превышает этот порог;
- для систем, которым необходимы балансировка нескольких элементов, мониторинг параметров или обмен данными.
Примеры применения
Плата может защищать один аккумулятор 18650 в малопотребляющем сенсорном узле. Напряжение для электроники формирует отдельный стабилизатор или DC-DC-преобразователь.
GB-326 можно использовать в фонаре или светодиодном модуле на одном аккумуляторе 18650, если рабочий и пусковой токи нагрузки имеют достаточный запас до токовой отсечки.
Плата подходит для замены защиты в устройстве с одним Li-ion элементом после проверки схемы контактов, размеров, зарядной цепи и тока потребления.
Подключение
Проверьте аккумулятор и конфигурацию
Используйте один исправный Li-ion элемент 18650. Не подключайте последовательную сборку, аккумулятор с другой химией, элемент с повреждённой оболочкой или следами перегрева.
Сверьте маркировку контактов

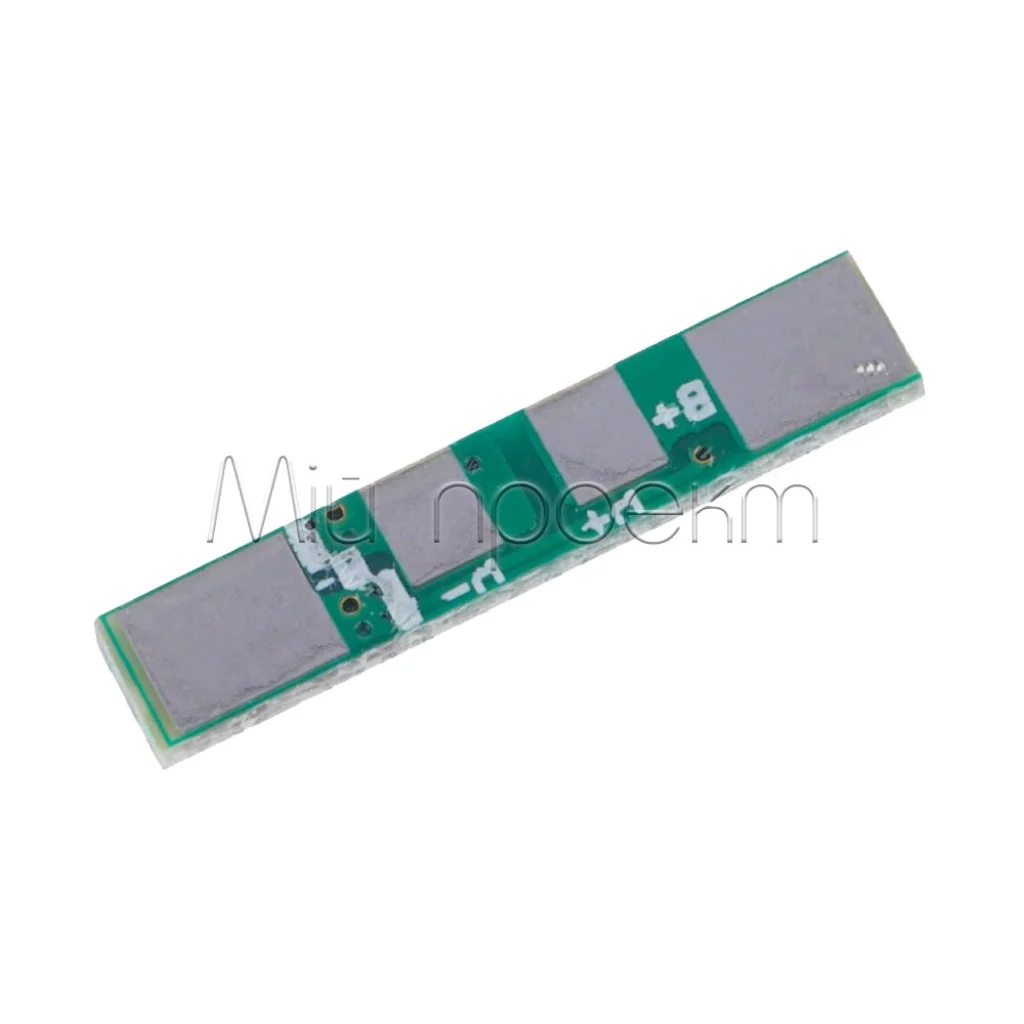

На обесточенной плате определите площадки аккумулятора, зарядки и нагрузки по фактическим обозначениям. Не переносите схему подключения с визуально похожей платы.
Подключите аккумулятор с правильной полярностью
Проверьте «+» и «−» мультиметром до пайки. Используйте провода соответствующего сечения, не оставляйте оголённых участков и надёжно изолируйте плату после монтажа.
Добавьте зарядный контроллер и нагрузку
Подключите их к соответствующим площадкам согласно маркировке платы. Для зарядки от 5 В можно использовать совместимый модуль TP4056 для Li-ion 1S, выбрав исполнение и схему подключения под конкретное устройство.
Проверьте готовый узел
Первый запуск выполните с ограничением тока. Проверьте выходное напряжение, полярность и нагрев платы, проводов и аккумулятора; не испытывайте защиту преднамеренным коротким замыканием.
Ограничения и безопасность
Не допускайте переполюсовки и короткого замыкания
Ошибка полярности, металлический предмет между контактами или неизолированный монтаж могут повредить плату, проводку либо аккумулятор. Проверяйте подключение до подачи питания.
Плата защиты не заряжает аккумулятор
Для зарядки необходим отдельный контроллер 1S с алгоритмом, совместимым с Li-ion элементом. Не подключайте аккумулятор непосредственно к нерегулируемому источнику питания.
Оставляйте запас по току
Не планируйте длительную работу нагрузки вблизи порога отсечки 3 А. Учитывайте пусковые импульсы, падение напряжения на проводах и контактах, а также нагрев в закрытом корпусе.
Соблюдайте температурный диапазон
Эксплуатируйте плату в пределах −10…+50 °C. Не используйте повреждённый, деформированный или необычно горячий аккумулятор и не закрывайте батарейный узел до проверки его теплового режима.
Совместимые товары и аксессуары
Для съёмной установки одного элемента можно выбрать батарейный отсек для 18650 в исполнении 1S1P. Отсек не заменяет плату защиты или зарядный контроллер.
В качестве варианта элемента подходящего формата доступен аккумулятор CX XNY 18650 на 2000 мА·ч. Перед использованием проверьте допустимый ток аккумулятора для своей нагрузки: соответствие формата и напряжения не является подтверждением высокотоковой совместимости.
FAQ
Является ли GB-326 зарядным модулем?
Нет. GB-326 отключает аккумулятор в аварийных режимах, но для зарядки необходим отдельный контроллер Li-ion 1S с корректным алгоритмом CC/CV.
Что означает ток 3 А?
Это порог токовой отсечки, а не заявленный непрерывный ток нагрузки. Рабочий и пусковой токи устройства должны быть ниже и иметь практический запас.
Можно ли подключить два аккумулятора?
Плата предназначена для одного Li-ion аккумулятора 18650 в конфигурации 1S. Для другого количества или схемы соединения элементов подбирайте BMS, рассчитанную именно на такую батарею.
Есть ли балансировка?
Нет. GB-326 не выравнивает напряжение между элементами и не предназначена для многосекционной батареи.
Почему плата может отключать нагрузку при запуске?
Причиной может быть короткий пусковой импульс, достигающий порога токовой защиты. Проверьте пиковый ток устройства, проводку, контакты и выберите решение с достаточным запасом.
