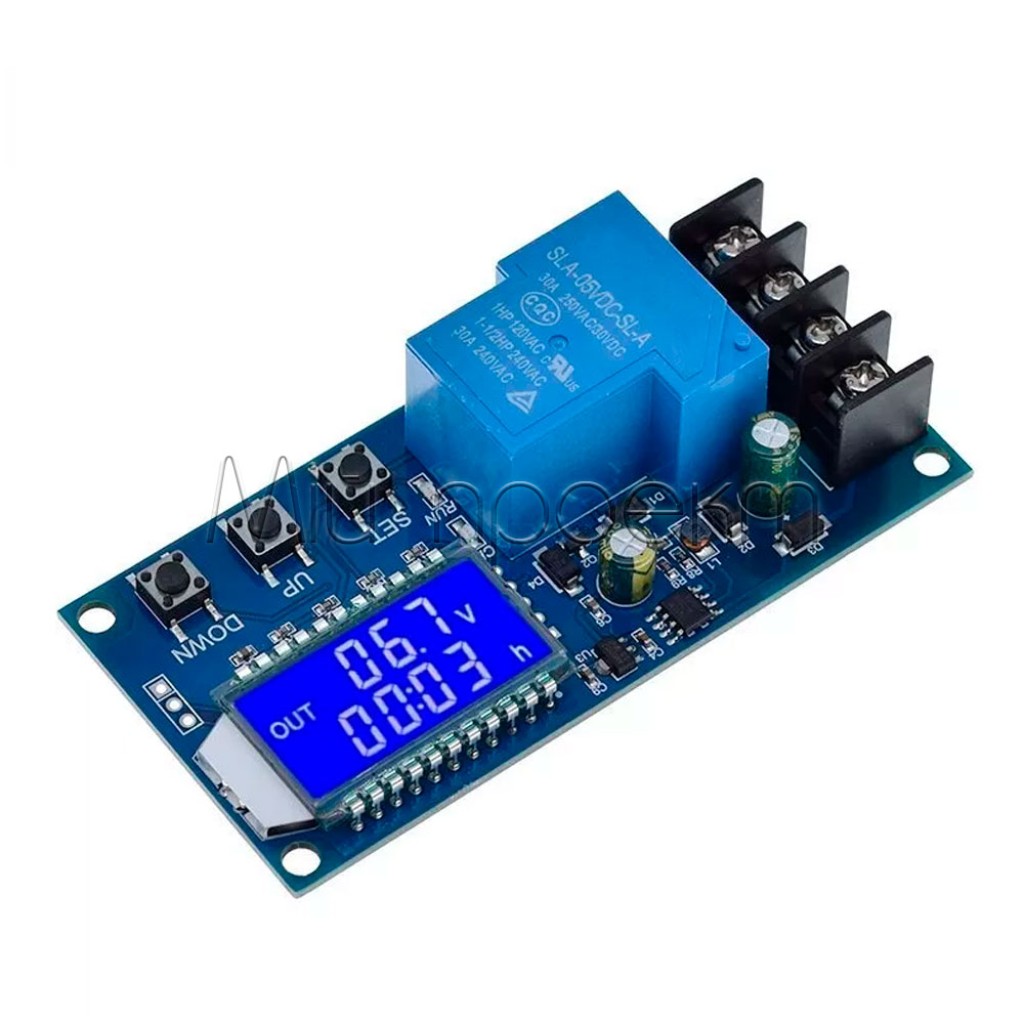

Кратко о XY-L30A
XY-L30A — модуль автоматического управления внешним зарядным устройством по напряжению аккумулятора. Когда напряжение снижается до порога dn, реле разрешает зарядку; после достижения верхнего порога UP реле отключает зарядный источник.[1]
Контроллер работает с фактическим напряжением батареи 6–60 В DC, отображает напряжение, расчётный процент и время на LCD, поддерживает таймер OP и обмен данными через UART TTL. Для батарей с номиналом свыше 48 В этот модуль не предназначен, поскольку напряжение полного заряда может превышать допустимые 60 В.[2]
Ключевые характеристики
- Тип
- пороговый контроллер внешнего зарядного источника с релейной коммутацией
- Модель
- XY-L30A
- Диапазон контроля
- 6–60 В DC; фактическое напряжение на клеммах не должно превышать 60 В
- Рекомендуемый максимальный номинал батареи
- до 48 В при условии, что напряжение полного заряда остаётся в пределах 60 В[2]
- Логика работы
- реле включает зарядку при напряжении ≤ dn и выключает при напряжении ≥ UP[1]
- Заявленный ток коммутации
- до 30 А; максимальный предел, а не гарантированный непрерывный режим

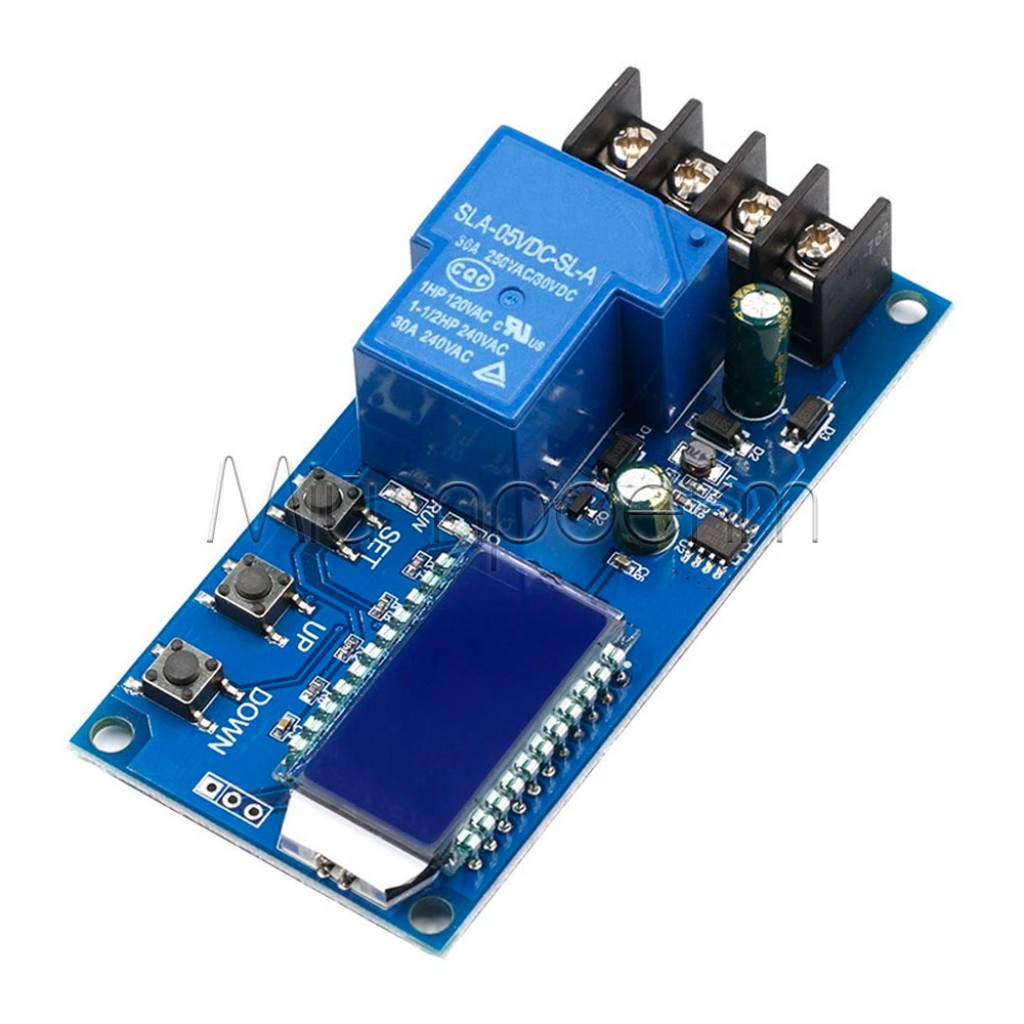

- Реле
- Songle SLA-05VDC-SL-A; для резистивной нагрузки номинал контактов зависит от напряжения и исполнения реле[3]
- Дисплей
- напряжение аккумулятора, расчётный процент, время и состояние зарядки; ток не отображается
- Таймер OP
- до 99 ч 59 мин; значение 00:00 отключает контроль времени[2]
- UART
- TTL, 115200 бод, 8 бит данных, 1 стоп-бит; режим контроля чётности не указан[1]
- Настройки
- пороги dn/UP, таймер OP, режим подсветки L-P, разрешение или запрет работы реле

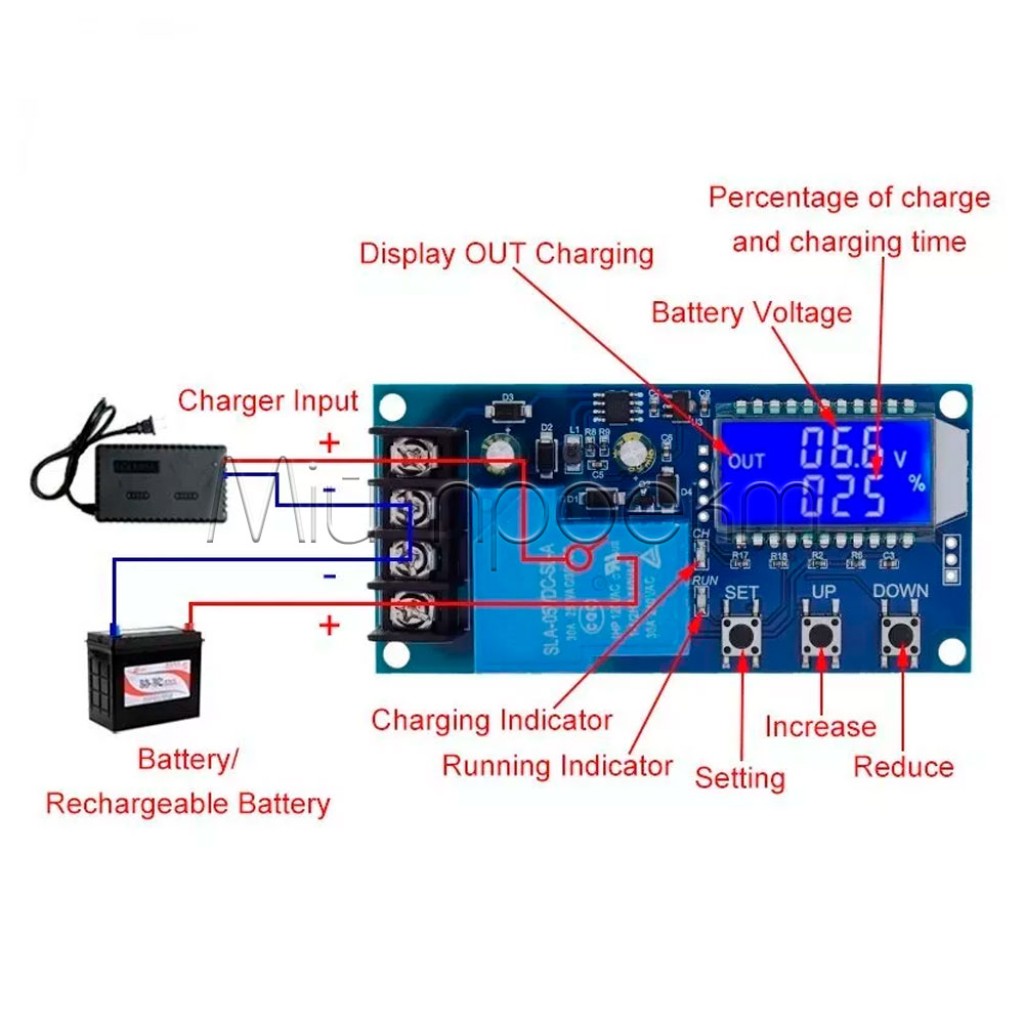

- Клеммы
- CH+/CH− для зарядного источника, BT+/BT− для аккумулятора

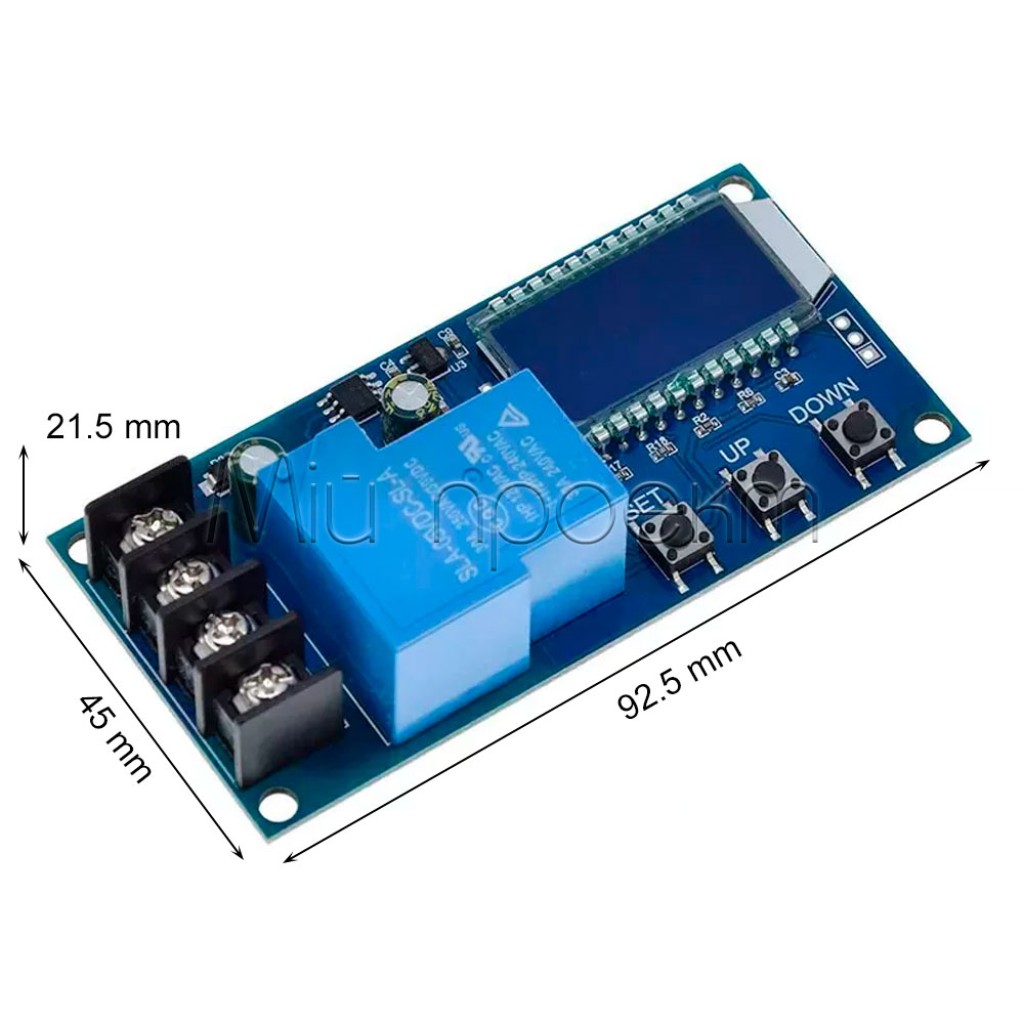

- Габарит для монтажа
- 92,5 × 45 мм
- Масса
- 55 г
Подробное описание и особенности
Управление по двум порогам
Нижний порог dn задаёт момент повторного запуска зарядки, а верхний UP — момент отключения зарядного источника. Разница между порогами создаёт рабочий гистерезис. Если dn установлен не ниже UP, контроллер показывает ERR, предупреждая о неправильной настройке.[1]
Если зарядный ток слишком велик для конкретной батареи или её ёмкость мала, напряжение может быстро достигать UP, а после отключения сразу падать до dn. В результате реле начинает часто щёлкать. В такой ситуации необходимо прекратить работу, уменьшить зарядный ток и проверить пороги и состояние аккумулятора.[2]
Контроллер не формирует зарядное напряжение
XY-L30A измеряет напряжение батареи и коммутирует уже подготовленный зарядный источник. Для 24-вольтовой батареи требуется соответствующий 24-вольтовый зарядный узел: модуль не повысит 12 В до 24 В и не понизит 48 В до 12 В. Ограничение тока, алгоритм CC/CV и завершение заряда обеспечивает внешнее устройство, подобранное под химию батареи.
LCD, таймер и сообщения
LCD позволяет контролировать напряжение, ориентировочный процент, продолжительность и состояние цикла. Процент рассчитывается по напряжению и порогам, поэтому не является измерением остаточной ёмкости и может изменяться под нагрузкой или во время зарядки.
Таймер OP дополнительно ограничивает продолжительность цикла. Если время истекло до достижения UP, реле отключается; если после завершения времени напряжение всё ещё ниже dn, контроллер отменяет временной режим и показывает H:ER. Обозначение nbE сообщает, что батарея не обнаружена.[1]
Управление и телеметрия через UART

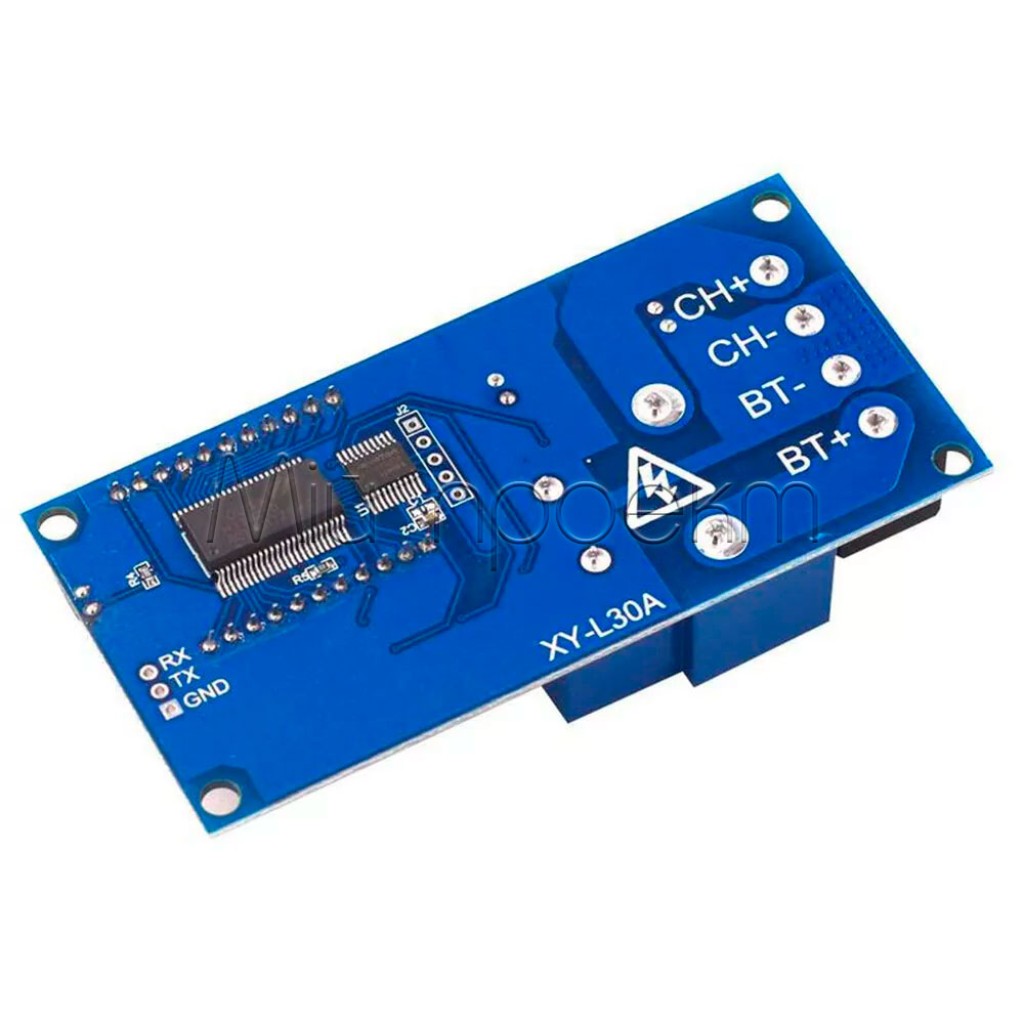

UART TTL позволяет считывать параметры, запускать или останавливать передачу данных и изменять пороги и таймер. Перед подключением согласуйте логические уровни, соедините общий GND и перекрёстно подключите TX и RX. Не подавайте напряжение на сигнальные контакты, пока не проверен уровень конкретной ревизии.
| Команда | Действие |
|---|---|
on | разрешить работу реле |
off | запретить работу реле |
start | включить передачу данных |
stop | остановить передачу данных |
read | прочитать параметры системы |
dw10.0 | установить нижний порог dn на 10,0 В |
up20.0 | установить верхний порог UP на 20,0 В |
xx:xx | установить время OP; 00:00 отключает временной режим |
Формат отчёта: напряжение батареи, расчётный процент, время и состояние, например 12.0V,020%,00:10,OP.[1]
Подойдёт / не подойдёт
Подойдёт
- для автоматического запуска и остановки совместимого зарядного устройства по напряжению батареи;
- для 12-, 24- или 48-вольтовых систем, если напряжение полного заряда не превышает 60 В;
- для свинцово-кислотных и литиевых батарей в качестве дополнительного порогового контроллера с правильно подобранным зарядным узлом и необходимой защитой;
- для резервных систем, стендов и автоматики с удалённым считыванием параметров через UART.
Не подойдёт
- в качестве самостоятельного зарядного устройства, преобразователя напряжения или ограничителя тока;
- в качестве замены BMS, балансира или температурной защиты литиевой батареи;
- для батарей с фактическим напряжением ниже 6 В или выше 60 В;
- для точного измерения зарядного тока или остаточной ёмкости;
- для прямой коммутации высокого тока при напряжении, превышающем допустимый DC-номинал контактов.
Примеры применения
Автоматическая подзарядка резервной батареи
XY-L30A может запускать совместимое зарядное устройство после снижения напряжения до dn и завершать цикл при достижении UP. Пороги, ток и конечное напряжение должны соответствовать конкретной батарее.
Стенд с ограничением времени
Таймер OP добавляет предельную продолжительность к пороговому управлению. Напряжение и ток во время первого цикла необходимо контролировать внешними приборами.
Удалённый контроль через UART
Контроллер можно интегрировать в систему сбора данных, которая считывает напряжение, процент, время и состояние, а также изменяет параметры через TTL UART. Логические уровни и электрическое подключение необходимо проверить до соединения.
Подключение и первый запуск
Подберите зарядное устройство
Выходное напряжение, ток и алгоритм зарядки должны соответствовать химии, количеству последовательно соединённых элементов и допустимым режимам аккумулятора.
Обесточьте систему
Подключите зарядный источник к CH+/CH−, а батарею — к BT+/BT−. Перед подачей питания проверьте полярность, затяжку клемм и отсутствие короткого замыкания.
Установите dn и UP
Установите dn ниже UP в соответствии с требованиями батареи. Не копируйте пороги с аккумулятора другой химии, количества элементов или режима эксплуатации.
Настройте таймер
Оставьте OP выключенным, если цикл должен завершаться только по напряжению. Если ограничение времени необходимо, установите его как дополнительную меру, а не как замену правильному алгоритму зарядки.
Проверьте первый цикл
Начните с малого тока, сверьте напряжение мультиметром, проконтролируйте ток внешним амперметром и проверьте нагрев реле, платы, клемм и проводов.
Ограничения и безопасность
Не превышайте 60 В на клеммах батареи
Учитывайте не номинальное, а максимальное напряжение полностью заряженной батареи. Для систем с номиналом свыше 48 В выберите другой контроллер.[2]
Не заряжайте литиевую батарею только по двум порогам
Li-ion и другим литиевым системам требуются совместимый алгоритм зарядки, ограничение тока, BMS и температурные ограничения. Реле XY-L30A не заменяет эти функции.
Соблюдайте полярность
Не полагайтесь на защиту от переполюсовки. Ошибка на CH или BT может повредить модуль, зарядное устройство или аккумулятор.
30 А не является универсальным длительным током
Номинал реле до 30 А относится к определённым производителем условиям и резистивной нагрузке до 30 В DC.[3] Диапазон измерения 6–60 В не означает возможность коммутировать 30 А при 60 В DC. Допустимый ток также ограничивают плата, клеммы, провода, температура и характер нагрузки.
Не допускайте частого щёлканья реле
Быстрое повторное переключение указывает на несоответствующий ток, пороги, малую ёмкость или заметную просадку напряжения. Выключите систему, найдите причину и не продолжайте работу в режиме непрерывного переключения.
Добавьте внешнюю токовую защиту
XY-L30A не ограничивает ток и не заменяет предохранитель. Номинал защиты подбирайте по наименьшему допустимому току батареи, зарядного устройства, проводки, клемм и других компонентов.
Защитите открытую плату
Установите модуль в вентилируемый изолирующий корпус, защитите от влаги, металлической пыли и случайного прикосновения, а также оставьте доступ к кнопкам и клеммам.
Совместимые товары и аксессуары
Для небольшой системы с источником 8–36 В и требуемым выходным напряжением ниже входного можно использовать понижающий модуль XL4015 с регулировкой CC/CV до 5 А в качестве настроенного зарядного узла. Он работает только на понижение и не заменяет BMS.
Для 4S Li-ion батареи доступны два отдельных варианта защиты: BMS 4S 30A для Li-ion или BMS 4S 40A с балансировкой. Выбирайте BMS по конфигурации 4S, допустимому току элементов, тепловому режиму и требуемым защитным функциям; ни одна BMS не заменяет зарядное устройство.
Если в цепи уже установлен совместимый держатель формата Mini, для внешней токовой защиты можно подобрать предохранитель Mini номиналом 1–40 А. Определяйте номинал по самому слабому допустимому элементу цепи, а не по надписи 30 А на контроллере.
FAQ
Заряжает ли XY-L30A аккумулятор самостоятельно?
Нет. XY-L30A только измеряет напряжение и коммутирует внешнее зарядное устройство; необходимое напряжение, ограничение тока и алгоритм обеспечивает отдельный зарядный узел.
Можно ли подать 12 В и заряжать батарею 24 В?
Нет. Модуль не изменяет напряжение. Для 24-вольтовой батареи требуется зарядное устройство с соответствующими выходным напряжением и током.
Показывает ли дисплей зарядный ток?
Нет. LCD показывает напряжение, расчётный процент, время и состояние; ток необходимо измерять отдельным амперметром или мультиметром.
Подходит ли XY-L30A для 48-вольтовой батареи?
Да, только если максимальное напряжение полного заряда не превышает 60 В. Для батарей с номиналом свыше 48 В требуется другой контроллер.
Почему реле постоянно щёлкает?
Напряжение может быстро пересекать оба порога из-за слишком большого тока, малой ёмкости, просадки напряжения батареи или неудачных настроек. Выключите систему, уменьшите ток и проверьте dn, UP и состояние аккумулятора.
Можно ли управлять модулем с компьютера или микроконтроллера?
Да, через UART TTL на скорости 115200 бод. Перед соединением проверьте логический уровень, подключите общий GND и перекрёстно соедините TX и RX.
