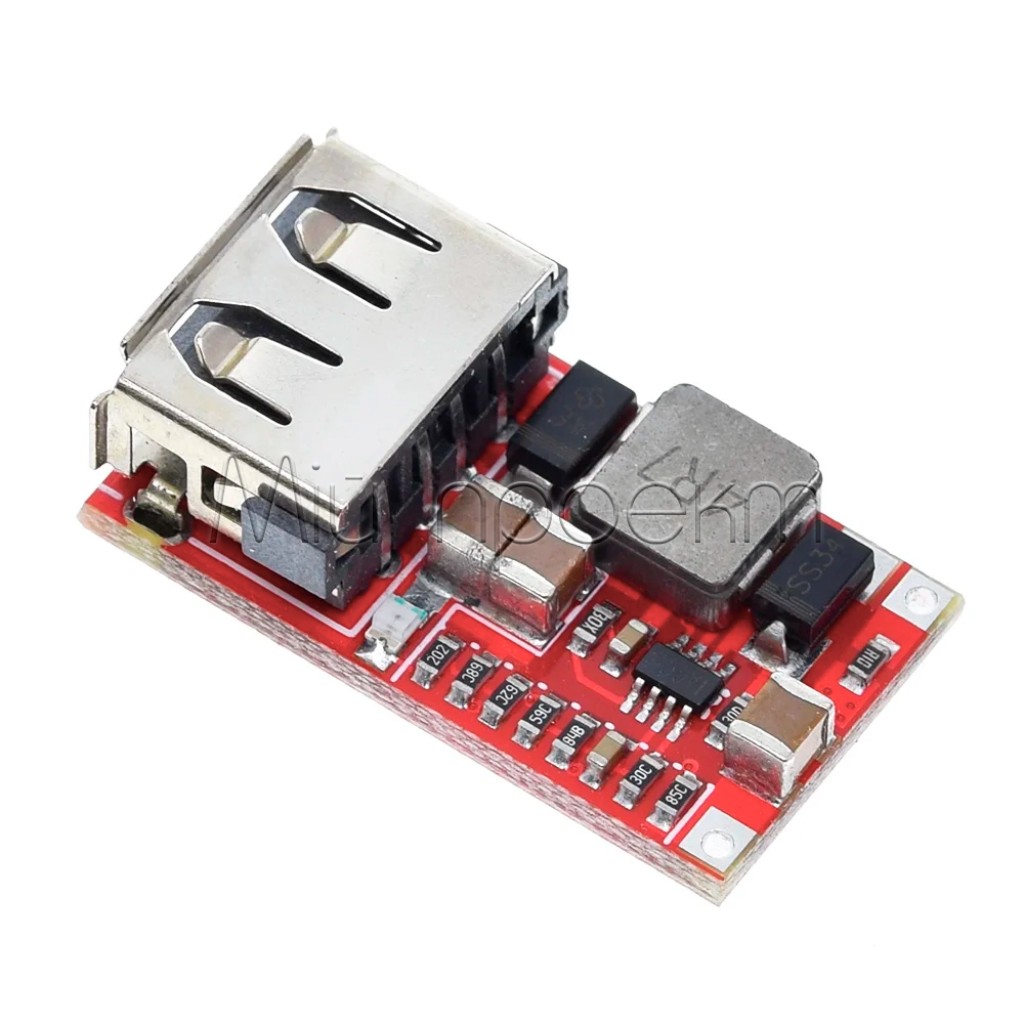

Коротко о QS-1205CBUL-3A
QS-1205CBUL-3A — понижающий DC-DC преобразователь для получения фиксированных 5 В от источника постоянного тока 6–24 В. Модуль оснащен выходным разъемом USB-AF, поэтому его удобно встраивать в устройства, которым требуется стандартное 5-вольтовое USB-питание.
Ключевые характеристики
- Тип преобразования
- понижающий DC-DC, buck / step-down
- Входное напряжение
- 6–24 В DC
- Выходное напряжение
- номинально 5 В DC
- Ток для продолжительной работы
- до 2,1 А
- Максимальный выходной ток
- 3 А
- Выходной разъем
- USB-AF
- Частота преобразования
- 500 кГц
- Ток покоя
- 0,85 мА
- КПД
- до 97,5% в заявленном режиме 6,5 В → 5 В, 0,7 А
- Рабочая температура
- от −40 до +85 °C со снижением доступной мощности при высокой температуре
- Габарит для компоновки

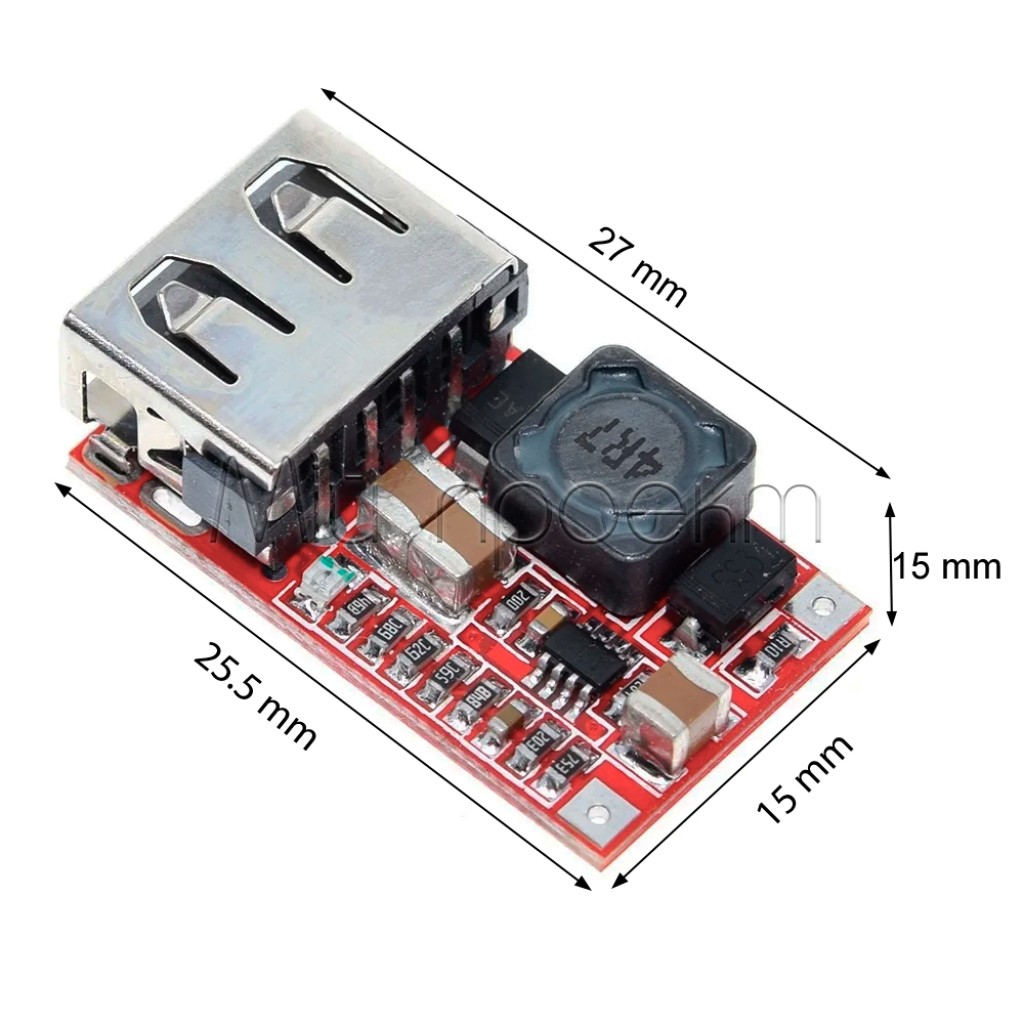

- ориентируйтесь на 27 × 15 × 10 мм
- Защита
- от короткого замыкания, выходного перенапряжения и обратной полярности входа
Подробное описание и особенности
Понижение до фиксированных 5 В
Модуль работает по синхронной неизолированной buck-схеме: преобразует более высокое постоянное напряжение в более низкое с меньшими потерями, чем линейный стабилизатор в сопоставимом режиме.[1] Вход и USB-выход не имеют гальванической развязки, поэтому их минусовые линии относятся к общей электрической цепи.
Выход настроен на 5 В и не имеет пользовательской регулировки. Это упрощает создание отдельной 5-вольтовой шины, но для другого выходного напряжения потребуется регулируемый или специализированный преобразователь.
Токовый режим и нагрев
Для непрерывной нагрузки следует закладывать до 2,1 А. Максимальные 3 А оставляют для режимов, в которых проверены температура платы, стабильность выхода и возможности источника. В закрытом корпусе или при высокой температуре доступный продолжительный ток может быть ниже.
КПД до 97,5% относится к конкретному режиму: 6,5 В на входе, 5 В на выходе и ток 0,7 А; в других условиях потери и нагрев будут отличаться.[1] Красный светодиод показывает наличие выходного напряжения, но не подтверждает его точность или способность модуля питать подключенную нагрузку.
Возможности USB-выхода
USB-AF используется как выход питания. Фактический ток, который будет потреблять телефон, планшет, контроллер или другое устройство, определяется самой нагрузкой, кабелем и условиями согласования зарядки. Поддержка USB Power Delivery или Quick Charge для QS-1205CBUL-3A не заявлена, поэтому модуль следует выбирать как источник стандартных 5 В, а не как универсальную быструю зарядку.
Подойдет / не подойдет
Подойдет
- для получения 5 В от стабильного источника 6–24 В DC;
- для питания контроллеров, USB-светильников, вентиляторов и другой 5-вольтовой электроники после проверки ее потребления;
- для встроенного USB-выхода в лабораторном блоке, аккумуляторной системе или другом устройстве с отдельно организованной защитой питания;
- для продолжительной нагрузки до 2,1 А при надлежащем монтаже и отводе тепла.
Не подойдет
- для повышения напряжения или работы от входа ниже 6 В;
- для гарантированной непрерывной нагрузки 3 А без проверки теплового режима;
- для регулируемого выхода, USB-PD или гарантированной быстрой зарядки QC;
- для прямого подключения к источнику, напряжение или импульсные выбросы которого могут превышать 24 В;
- в качестве самостоятельного контроллера заряда или BMS для аккумулятора.
Примеры применения
5-вольтовая шина от блока питания 12 В
QS-1205CBUL-3A может питать совместимое USB-устройство или электронный узел от стабилизированного источника 12 В. Перед постоянным монтажом проверьте выходное напряжение и нагрев под фактической нагрузкой.
USB-выход в автономном устройстве
Модуль можно добавить в аккумуляторную систему, если ее рабочее напряжение постоянно остается в пределах 6–24 В, а зарядку, защиту и контроль разряда батареи выполняют отдельные специализированные узлы.
Вспомогательное питание для макета
USB-AF удобен для подачи 5 В на контроллер, тестовый прибор или периферию. Общее потребление, пусковые пики и допустимый ток кабеля должны укладываться в возможности преобразователя.
Подключение
-
Проверьте источник
Измерьте входное напряжение без нагрузки и в рабочем режиме. Оно должно оставаться в пределах 6–24 В DC с учетом возможных импульсов и колебаний.
-

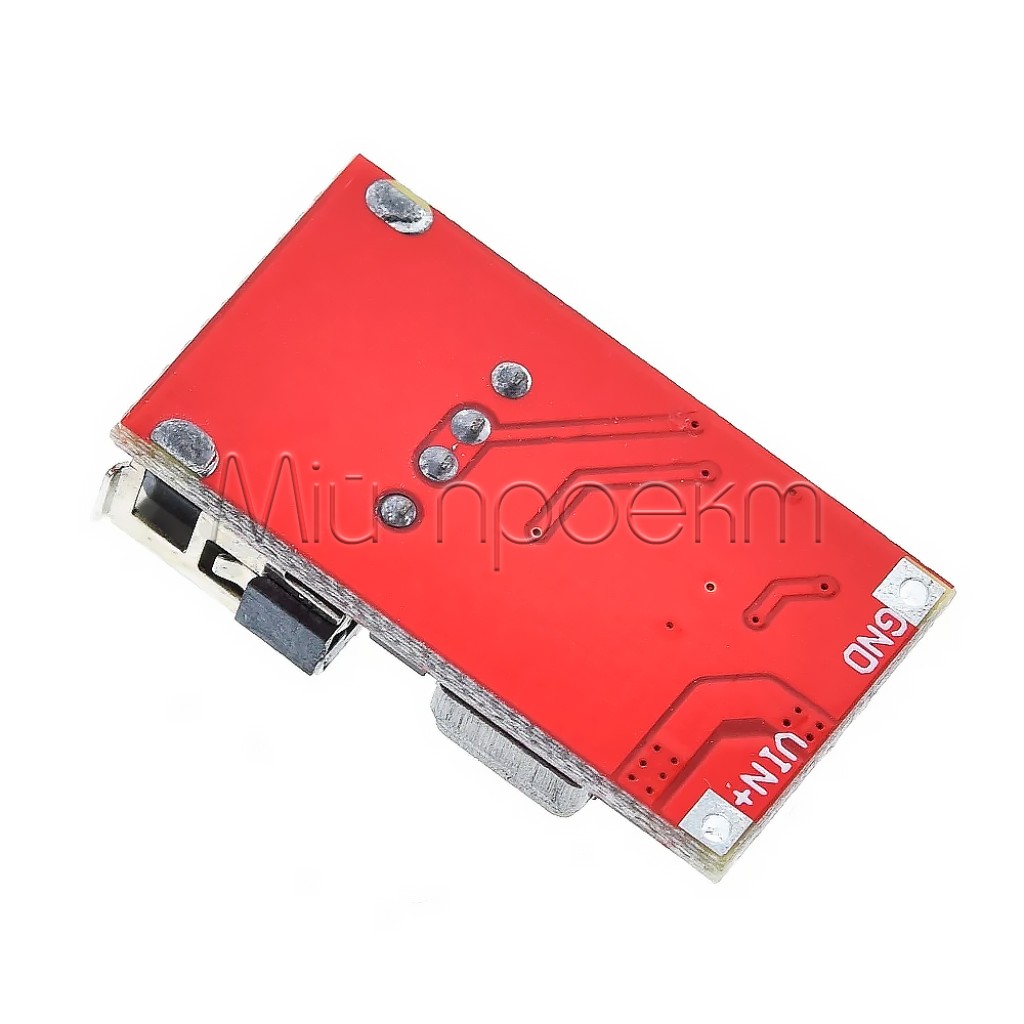

Припаяйте входные провода
Подключите положительный и отрицательный провода к соответствующим входным площадкам платы. Защита от обратной полярности не отменяет проверку правильности подключения до подачи питания.
-
Проверьте USB-выход
Подайте питание без подключенного устройства и измерьте напряжение на USB-выходе. Подключайте нагрузку только после проверки.
-
Проконтролируйте работу под нагрузкой
Проверьте стабильность выходного напряжения и температуру платы. Для продолжительной работы не планируйте ток выше 2,1 А; при заметном перегреве уменьшите нагрузку или улучшите вентиляцию.
Ограничения и безопасность
Не превышайте 24 В на входе
Напряжение выше 24 В, включая кратковременные импульсные выбросы, может повредить модуль или нагрузку. Для автомобильного и другого нестабильного источника требуется внешняя защита, удерживающая вход в допустимых пределах.
3 А — максимальная, а не продолжительная нагрузка
Для непрерывной работы ориентируйтесь на ток до 2,1 А. В закрытом корпусе, при высокой температуре или большой разнице между входом и выходом допустимая нагрузка может быть ниже.
Защита не является рабочим режимом
Не оставляйте выход в состоянии короткого замыкания и не используйте защиту от переполюсовки для регулярного переключения полярности. После срабатывания защиты отключите питание и устраните причину.
Изолируйте открытую плату
Устанавливайте модуль так, чтобы контакты и компоненты не касались металлического корпуса, проводов или других плат. Оставьте вентиляционный зазор и предусмотрите разгрузку припаянных проводов от механического натяжения.
Выход не имеет гальванической развязки
QS-1205CBUL-3A не изолирует USB-устройство от входной цепи. Не используйте модуль там, где требуется электрическое разделение источника и нагрузки.
Альтернативы для разных условий питания
- Для быстрой зарядки с поддержкой QC3.0 и входом 10–32 В выберите CTP01 с USB-AF.
- Для получения 5 В от низковольтного источника 0,9–5 В подойдет повышающий USB DC-DC модуль.
- Если требуется ручная настройка выходного напряжения в пределах 1–18 В, рассмотрите регулируемый MP1584.
FAQ
Можно ли постоянно нагружать QS-1205CBUL-3A током 3 А?
Нет, для продолжительной работы рекомендуется ток до 2,1 А. Максимальные 3 А требуют отдельной проверки температуры, выходного напряжения и возможностей источника.
Поддерживает ли модуль Quick Charge или USB Power Delivery?
Поддержка QC и USB-PD для QS-1205CBUL-3A не заявлена. Модуль формирует стандартное 5-вольтовое USB-питание; скорость зарядки будет зависеть от устройства, кабеля и способа согласования.
Можно ли подключить модуль непосредственно к бортовой сети автомобиля?
Только при условии, что внешняя защита не допускает превышения 24 В на входе, включая импульсные выбросы. Прямое подключение к незащищенной автомобильной цепи не рекомендуется.
Можно ли питать модуль от 5 В?
Нет, нижний предел входного напряжения составляет 6 В. QS-1205CBUL-3A является понижающим преобразователем и не повышает недостаточное входное напряжение.
Можно ли заряжать аккумулятор через USB-выход?
Только если зарядкой управляет отдельный контроллер, совместимый с типом и конфигурацией аккумулятора. Сам QS-1205CBUL-3A стабилизирует питание, но не реализует алгоритм зарядки или функции BMS.
Документы и источники
- QSKJ — QS-1205CBUL-3A: официальная страница модуля. Параметры синхронной неизолированной buck-схемы, токовые режимы, условия заявленного КПД, индикация и защитные функции.
