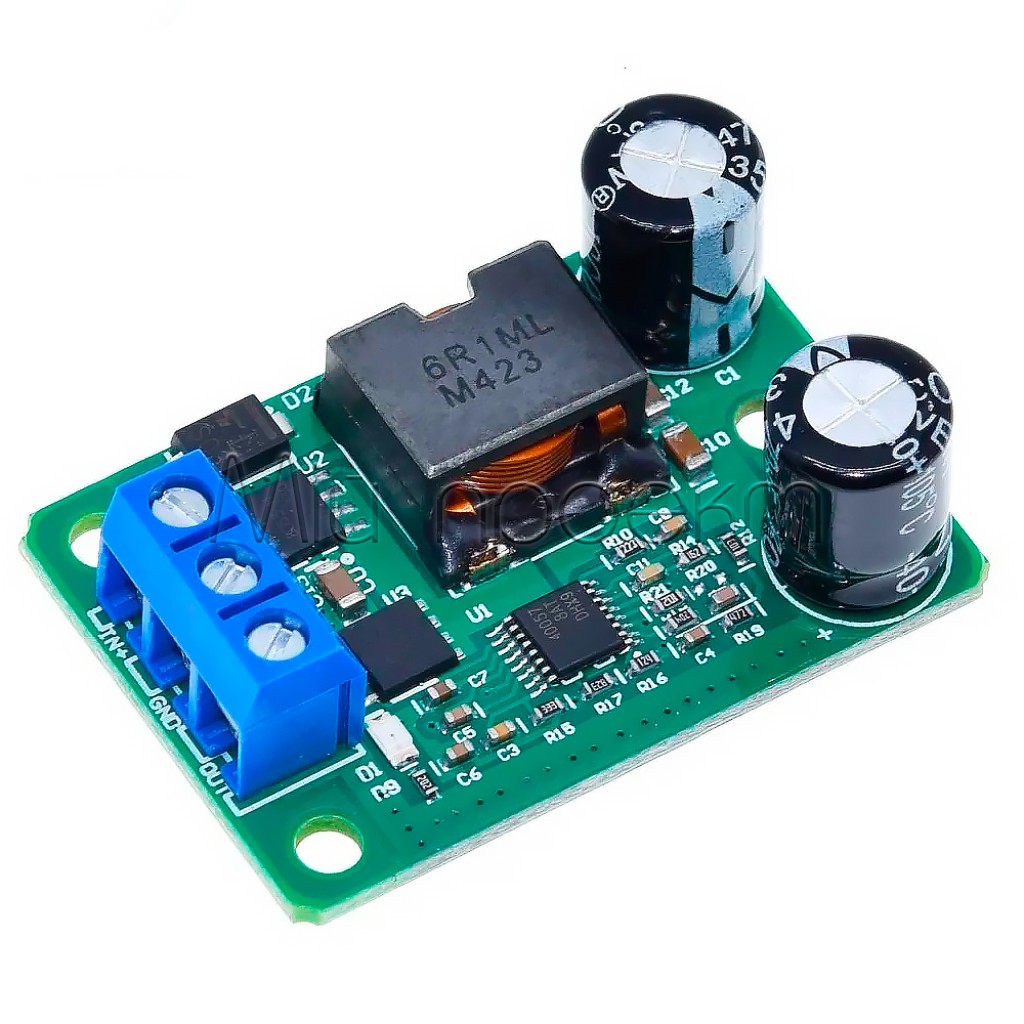

Кратко о TPS40057
TPS40057 — понижающий DC-DC модуль с фиксированным выходом 5 В для питания совместимой электроники от источника постоянного напряжения 9–35 В.
Максимальный выходной ток составляет до 5 А, а максимальная мощность — до 25 Вт. Это предельные значения, а не гарантированный непрерывный режим: допустимая длительная нагрузка зависит от входного напряжения, вентиляции, температуры, проводов и качества контактов.
Ключевые характеристики
- Тип преобразования
- понижающий DC-DC, buck / step-down
- Контроллер
- TPS40057
- Входное напряжение
- 9–35 В DC
- Выходное напряжение
- 5 В DC, фиксированное
- Максимальный выходной ток
- до 5 А; длительный ток зависит от теплового режима
- Максимальная выходная мощность
- до 25 Вт; непрерывный режим не гарантирован
- Подключение
- IN+, общий GND, OUT+; винтовая клемма на 3 контакта
- Индикация
- светодиод питания

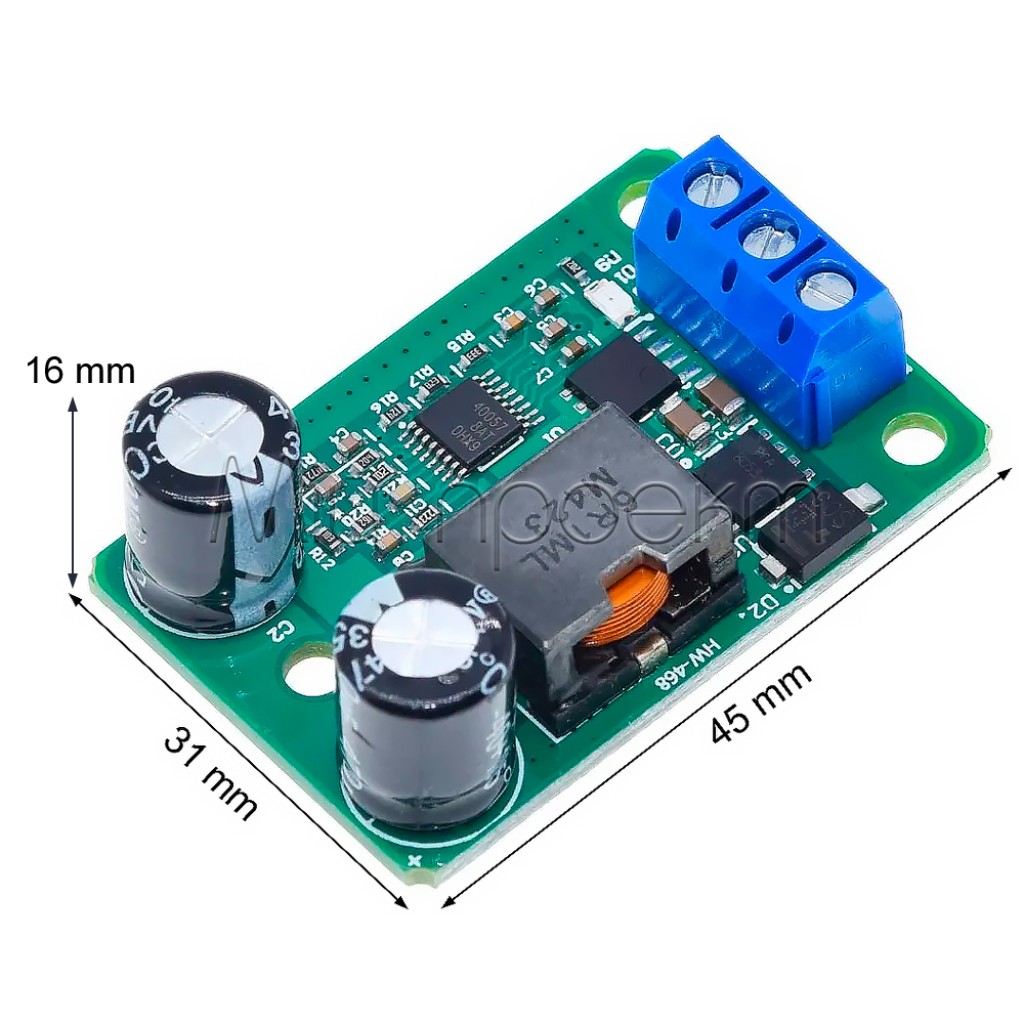

- Размеры модуля
- 45 × 31 × 16 мм
- Масса
- 14 г
Подробное описание и особенности
Фиксированная шина 5 В
Модуль понижает более высокое постоянное напряжение до фиксированных 5 В. Настройка выхода не предусмотрена, поэтому перед монтажом достаточно проверить совместимость источника и нагрузки, а перед первым подключением электроники — измерить фактическое выходное напряжение.
Общий провод для входа и выхода
Отрицательные линии входа и выхода объединены общим контактом GND. Источник подключается между IN+ и GND, а нагрузка — между OUT+ и GND. Гальванической развязки между источником и нагрузкой нет.
Ток и тепловой режим
Нагрузка до 5 А требует источника достаточной мощности, коротких проводов соответствующего сечения, надёжно затянутых клемм и отвода тепла. Для длительной работы оставляйте запас по току и проверяйте нагрев платы, дросселя, клемм и проводов в наиболее тяжёлом рабочем режиме.
Напряжение следует контролировать непосредственно на нагрузке: при значительном токе падение напряжения на длинных или тонких проводах может уменьшить фактическое напряжение 5 В на входе потребителя.
Подойдёт / не подойдёт
Подойдёт
- для создания 5-вольтовой линии от стабильного источника 12 или 24 В DC;
- для контроллеров, отладочных плат, датчиков и периферии с питанием 5 В и известным потреблением;
- для 5-вольтовых LED-лент и готовых LED-модулей со стабилизацией по напряжению;
- для автоматики, робототехники и стендовых систем с фиксированной шиной 5 В.
Не подойдёт
- когда требуется регулировать выходное напряжение или отдельно ограничивать ток;
- для повышения напряжения или работы от источника ниже 9 В;
- для нагрузки, которой требуется гарантированный непрерывный ток 5 А без проверки охлаждения;
- в качестве контроллера заряда аккумулятора или драйвера светодиода со стабилизацией тока;
- когда требуются гальваническая развязка, USB-разъёмы или поддержка протоколов быстрой зарядки.
Примеры применения
Питание управляющей электроники от 12 В
Модуль может сформировать отдельную шину 5 В для контроллера, датчиков и периферии, если их суммарное и пусковое потребление укладывается в проверенный рабочий режим.
Вспомогательное питание в системе 24 В
От 24-вольтового блока питания можно получить 5 В для индикаторов, интерфейсных модулей или узла связи. Входное напряжение должно оставаться ниже 35 В с учётом возможных выбросов.
5-вольтовое светодиодное освещение
Преобразователь подходит для 5-вольтовой LED-ленты или готового модуля со стабилизацией по напряжению. Суммарную мощность и нагрев необходимо проверить при фактической длине ленты.
Подключение и первый запуск
Проверьте источник и нагрузку
Используйте источник постоянного напряжения 9–35 В с достаточной нагрузочной способностью. Нагрузка должна быть рассчитана на питание 5 В.
Подключите вход
При отключённом питании подключите плюс источника к IN+, а минус — к GND. Сверьте маркировку клемм и полярность до включения.
Проверьте выход без целевого устройства
Подайте питание и измерьте напряжение между OUT+ и GND. Подключайте электронику только после подтверждения правильного выходного напряжения.
Подключите нагрузку
Обесточьте систему, подключите плюс нагрузки к OUT+, а минус — к GND. После повторного включения проверьте напряжение на самом потребителе.
Проконтролируйте рабочий режим
Во время первой длительной работы следите за стабильностью напряжения 5 В и температурой платы, клемм и проводов. При просадке напряжения или чрезмерном нагреве уменьшите ток и улучшите охлаждение.
Альтернативы по типу задачи
Требуется регулируемое напряжение
Для выхода 1,25–36 В и тока до 5 А доступен понижающий модуль XL4015 с регулировкой напряжения. Перед подключением нагрузки его выход необходимо настроить мультиметром.
Требуется больший запас по току
Для нагрузок с более высоким максимальным током можно рассмотреть регулируемый XH-M401 до 8 А. Его длительный режим также зависит от напряжений, проводки и охлаждения.
Требуются готовые USB-выходы
Для двух USB-A и суммарного тока до 3 А подойдёт модуль LM2596S с фиксированным выходом 5 В. Поддержка QC или USB Power Delivery для него не заявлена.
Ограничения и безопасность
Не перепутайте полярность и клеммы
Ошибочное подключение входа, выхода или полярности может повредить модуль и нагрузку. Не полагайтесь на защитные элементы вместо проверки IN+, GND и OUT+.
Не превышайте 35 В на входе
Учитывайте не только номинальное напряжение источника, но и возможные выбросы. Для бортовой сети транспортного средства, длинных линий или индуктивных нагрузок предусмотрите внешнюю защиту от перенапряжения.
5 А — максимальное значение
Не проектируйте длительный режим, ориентируясь только на значение 5 А. Оставляйте запас, обеспечивайте вентиляцию и уменьшайте нагрузку, если выходное напряжение проседает либо компоненты и контакты чрезмерно нагреваются.
Выход не имеет гальванической развязки
GND является общим для источника и нагрузки. Модуль нельзя использовать там, где требуется электрическая изоляция между входной и выходной цепями.
Защитите открытую плату
Не допускайте контакта с металлическими предметами, влагой и проводящей пылью. Для стационарного монтажа используйте вентилируемый корпус и внешний предохранитель, подобранный под источник, проводку и нагрузку.
FAQ
Можно ли изменить выходное напряжение?
Нет. TPS40057 в этой конфигурации формирует фиксированные 5 В. Для другого напряжения требуется регулируемый или соответствующий фиксированный преобразователь.
Может ли модуль постоянно работать с током 5 А?
5 А — максимальное значение. Допустимый непрерывный ток определяется входным напряжением, температурой, вентиляцией, проводами и качеством контактов; его необходимо проверять в фактической системе с запасом.
Можно ли питать от модуля отладочную плату или одноплатный компьютер?
Да, если устройство принимает 5 В, а его рабочий и пусковой ток не превышают возможностей модуля. Проверяйте напряжение на входе самого устройства, особенно при использовании длинных проводов.
Подходит ли модуль для автомобиля?
Номинальная 12- или 24-вольтовая система входит в рабочий диапазон, но модуль не следует подключать без оценки выбросов напряжения. Требуются соответствующие предохранитель и защита входа, чтобы фактическое напряжение не превысило 35 В.
Почему на нагрузке меньше 5 В?
Проверьте напряжение источника под нагрузкой, потребляемый ток, затяжку клемм, сечение и длину проводов, а также температуру платы. Если просадка сохраняется, уменьшите нагрузку.
