XH-M401 Понижающий преобразователь напряжения 8А

Есть в наличии

Код товара: 1263

145.00 грн

-18%

119.00 грн

Вы экономите: 26.00 грн

Акция заканчивается через:

дней

часов

минут

секунд

Нашли дешевле?

-Входное напряжение-:8 - 36 В

-Выходное напряжение-:1.25 - 32 В (возле красного индикатора)

-Максимальный ток-:8 А

-Рекомендуемый ток-:6 А

-Исходящая мощность-:200 W

-Рабочая частота-:180 кГц

-Эффективность-:до 94%

-Размеры-: 61 х 61 (41) х 27 мм

-Диапазон рабочей температуры-:- 40 ℃ ... + 65 ℃

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

XH-M401 Понижающий преобразователь напряжения 8А

Код товара: 1263

145.00 грн

-18%

119.00 грн

Описание

🔌 XH-M401 Понижающий преобразователь напряжения 8А

Высокоэффективный модуль для стабильного питания с регулируемым напряжением

Общий обзор

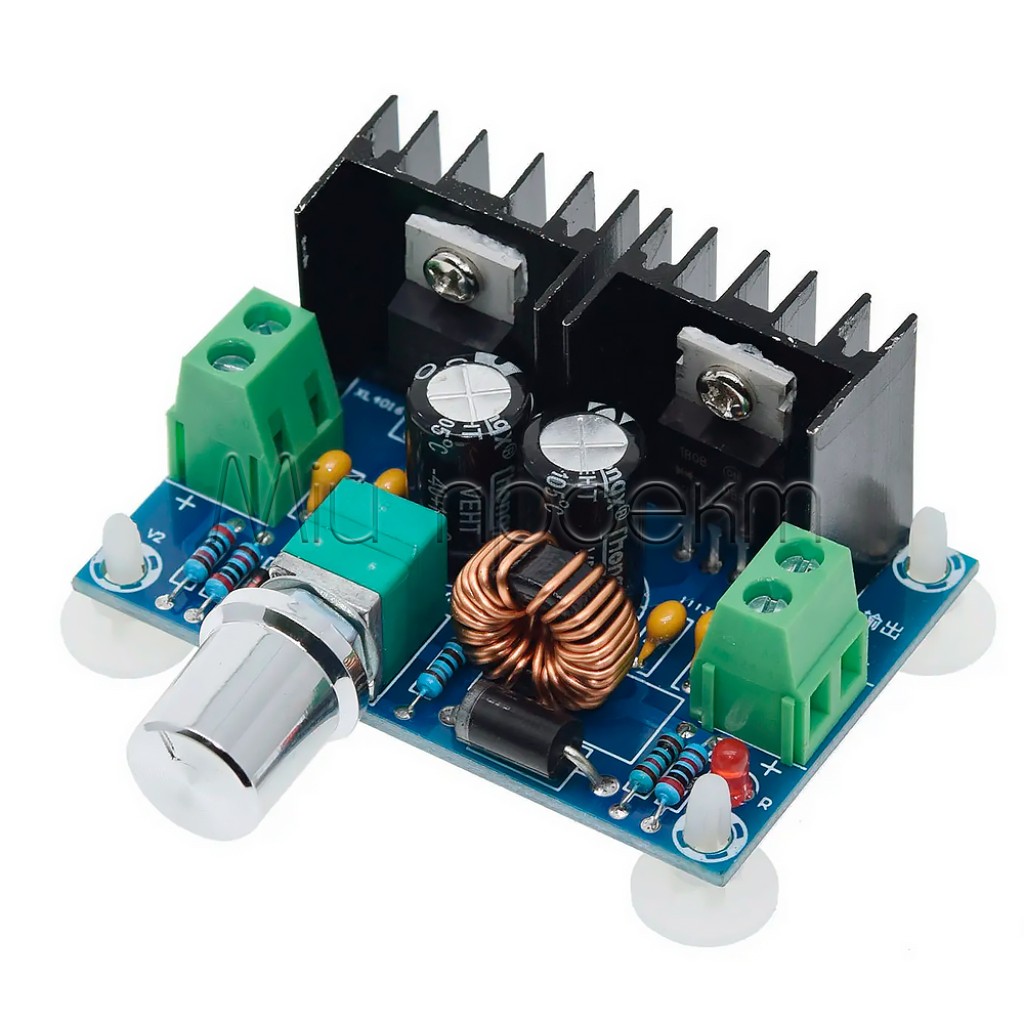

XH-M401 Понижающий преобразователь напряжения 8А – это мощный и компактный модуль, предназначенный для эффективного преобразования более высокого входного напряжения в более низкое, регулируемое выходное напряжение с максимальным током до 8 ампер. Основанный на чипе XL4016E1, этот прибор идеально подходит для множества электронных проектов, где требуется стабильное и надежное питание. Благодаря широкому диапазону входного напряжения от 4 до 40 В и регулируемому выходному напряжению от 1,25 до 36 В, он представляет собой универсальное решение для питания микроконтроллеров, светодиодов, двигателей и других устройств. Высокая эффективность до 94% и встроенные функции защиты, такие как тепловое отключение и ограничение тока, делают его незаменимым инструментом для хоббистов, инженеров и разработчиков электроники, стремящихся оптимизировать энергопотребление своих систем.

✅ Технические преимущества:

• Высокая выходная мощность – обеспечивает ток до 8 А, что позволяет питать даже энергоемкие устройства, такие как мощные двигатели или светодиодные ленты, при условии надлежащего охлаждения.
• Широкий диапазон напряжения – работает с входным напряжением от 4 до 40 В, что делает его совместимым с различными источниками питания, от батарей до солнечных панелей.
• Эффективность до 94% – благодаря импульсному принципу работы минимизирует потери энергии, идеально подходит для батарейных систем, где важна экономия.
• Встроенная защита – тепловое отключение и ограничение тока обеспечивают безопасность модуля и подключенных устройств даже при интенсивном использовании.
• Регулируемое напряжение – позволяет точно настроить выходное напряжение от 1,25 до 36 В с помощью потенциометра, что добавляет гибкости в применении.

🔧 Идеальное решение для:

Питание микроконтроллеров

Драйверы светодиодов

Питание двигателей

DIY-блоки питания

Солнечные системы

Робототехника

💡 Широкие возможности применения:

Питание микроконтроллеров – XH-M401 идеально подходит для стабилизации напряжения для платформ, таких как Arduino или Raspberry Pi, где требуется точное напряжение 5 В или 3,3 В. Просто подключите модуль к источнику питания и настройте выходное напряжение, чтобы обеспечить бесперебойную работу вашего проекта. Это особенно полезно для портативных устройств, где источник питания может быть нестабильным.
Драйверы светодиодов – Благодаря способности выдавать ток до 8 А, модуль может питать мощные светодиодные ленты или прожекторы, регулируя напряжение для оптимального светового потока. Это популярный выбор для создания систем освещения в домашних или коммерческих проектах. Высокая эффективность снижает тепловые потери, что продлевает срок службы светодиодов.
Питание двигателей – XH-M401 может обеспечивать стабильное более низкое напряжение для DC- или шаговых двигателей, используемых в робототехнике или автоматизации. Например, вы можете снизить напряжение с 12 В батареи до 6 В для двигателя, сохраняя его производительность. Это экономит энергию и защищает двигатель от перегрузки.
DIY-блоки питания – Модуль позволяет создавать регулируемые блоки питания для тестирования электронных схем или прототипов. Просто подключите его к источнику питания, настройте нужное напряжение и используйте для экспериментов. Его компактность и простота делают его любимым среди хоббистов.
Солнечные системы – В системах с солнечными панелями XH-M401 снижает высокое напряжение панелей до уровня, пригодного для зарядки батарей или питания устройств. Это обеспечивает стабильность и эффективность в автономных системах. Модуль выдерживает колебания напряжения, характерные для солнечной энергии.

📦 Детальные технические характеристики:

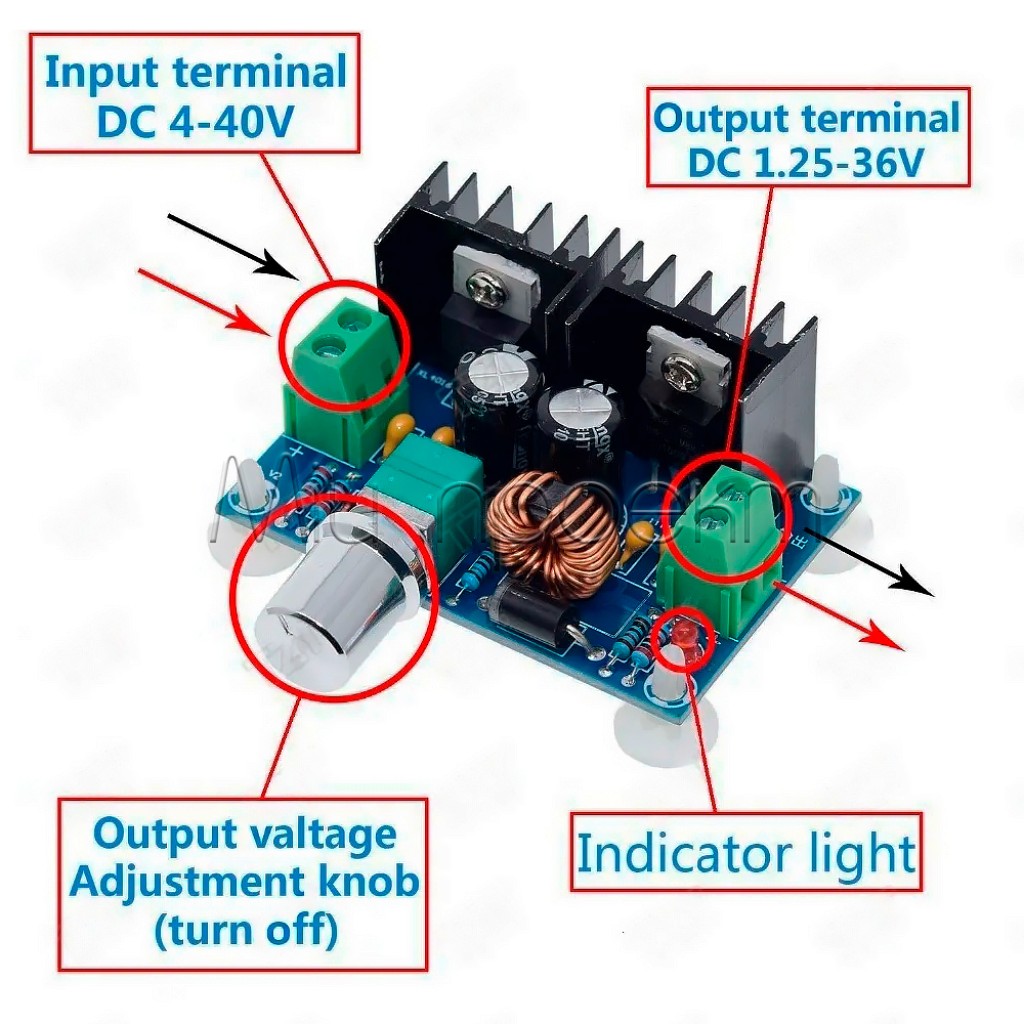

Диапазон входного напряжения: 4–40 В
Максимальный выходной ток: До 8 А (рекомендуется 5 А без охлаждения)
Регулируемое выходное напряжение: 1,25–36 В
Частота переключения: 180 кГц
Эффективность: До 94%
Тип регулятора: Импульсный (buck converter)

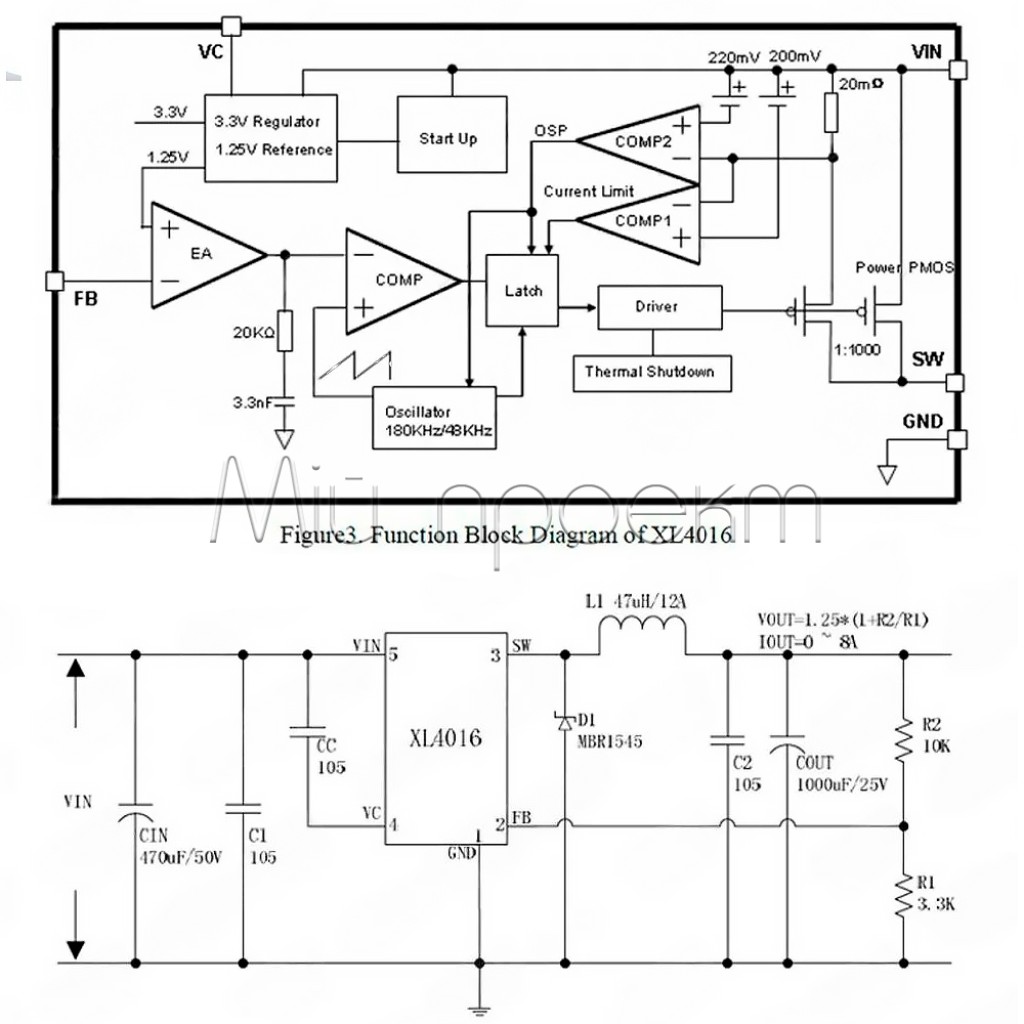

Чип: XL4016E1
Защита:
- Тепловое отключение: Активируется при ≈160°C
- Ограничение тока: Предотвращает перегрузку
Рабочая температура: -40°C до +85°C

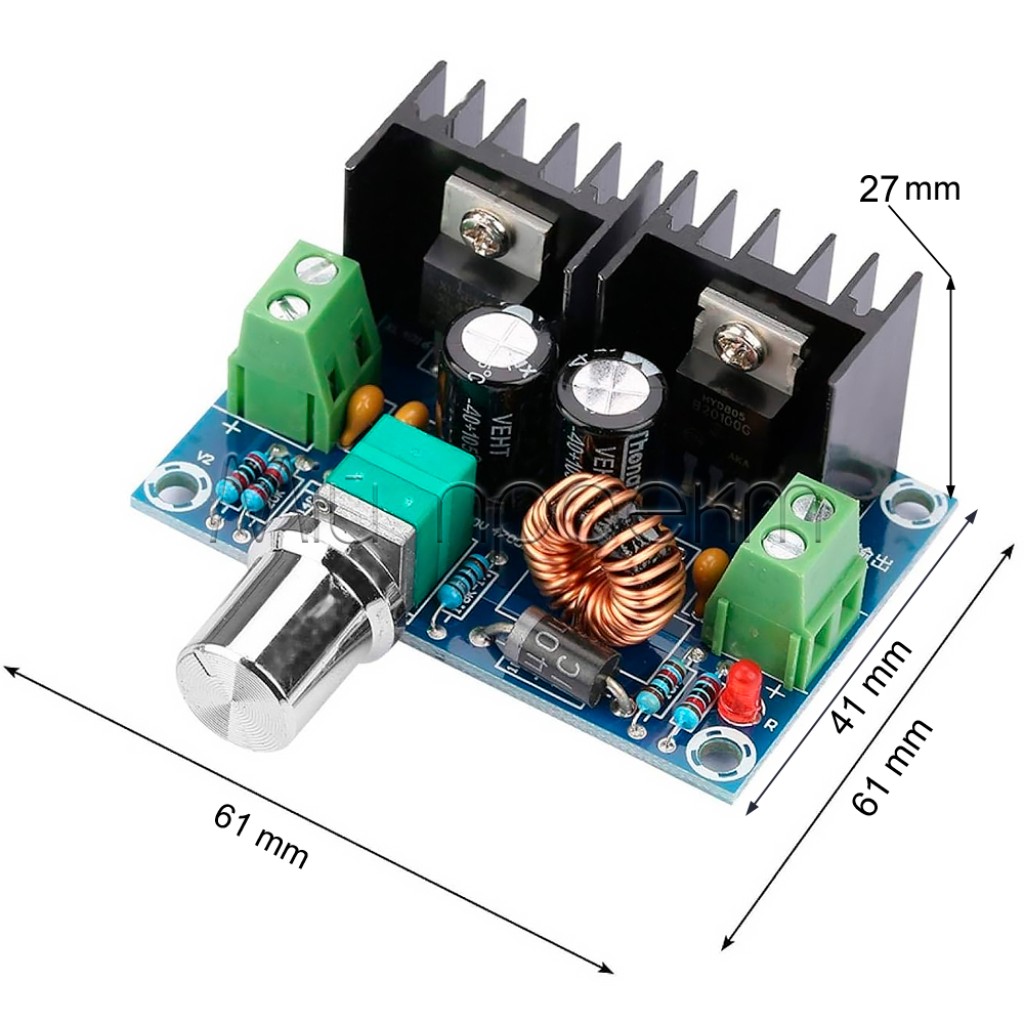

Размеры: 61×41×27 мм
Вес: ≈25 г
Тип регулирования: Потенциометр
Минимальная разница напряжения: ≥2 В между входом и выходом

📊 Сравнение моделей:

Характеристика	XH-M401 (8А)	LM2596S (3А)
Максимальный ток	8 А	3 А
Входное напряжение	4–40 В	5,3–30 В
Выходное напряжение	1,25–36 В	1,2–28 В
Эффективность	До 94%	До 96%
Частота переключения	180 кГц	150 кГц
Тепловая защита	Да	Да

⚠️ Важные аспекты использования:

Охлаждение при высоких токах – Для работы на токе 8 А рекомендуется добавить активное охлаждение, например, вентилятор или радиатор. Без охлаждения безопасно использовать до 5 А, чтобы избежать перегрева модуля. Это особенно важно при длительной работе с энергоемкими устройствами.
Минимальная разница напряжения – Входное напряжение должно быть как минимум на 2 В выше выходного для стабильной работы. Например, для выходного напряжения 12 В подайте как минимум 14 В. Это обеспечит корректную регулировку и избежит сбоев в работе.
Подбор конденсаторов – Используйте соответствующие входные и выходные конденсаторы (например, 100 мкФ), чтобы уменьшить шум и колебания напряжения. Неправильный выбор может привести к нестабильности, особенно при высоких токах. Ознакомьтесь с рекомендациями в технической документации.
Предотвращение перегрузки – Не превышайте максимальное входное напряжение 40 В или ток 8 А, чтобы избежать повреждения модуля. Всегда проверяйте спецификации подключенных устройств и используйте защитные схемы при необходимости. Это продлит срок службы устройства.
ЭМП-помехи – Модуль может создавать электромагнитные помехи из-за импульсного принципа работы. В чувствительных системах используйте экранирование или фильтры для уменьшения воздействия на другие компоненты. Это важно для точных измерительных приборов.

XH-M401 – ваш надежный партнер для создания стабильных и мощных источников питания в любых проектах. Высокая эффективность, гибкость и защита делают его идеальным выбором для хоббистов и профессионалов. Не упустите возможность оптимизировать свои разработки уже сегодня!

#XH-M401 #ПонижающийПреобразователь #8А #DIYЭлектроника #СтабилизаторНапряжения

Характеристики

-Основные-

-Входное напряжение-

8 - 36 В

-Выходное напряжение-

1.25 - 32 В (возле красного индикатора)

-Максимальный ток-

8 А

-Рекомендуемый ток-

6 А

-Исходящая мощность-

200 W

-Рабочая частота-

180 кГц

-Дополнительные-

-Эффективность-

до 94%

-Размеры-

61 х 61 (41) х 27 мм

-Диапазон рабочей температуры-

- 40 ℃ ... + 65 ℃

Отзывы

Рейтинг товара

Отзывов: 1

Ігор

30 января (23:15)

Працює добре, підтримує зарядку телефона до 40 W.

Отзыв полезен? 1

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?В названии и характеристиках указан ток 8А. Может ли этот модуль стабильно выдавать такой ток? Нужно ли дополнительное охлаждение?

!Максимальный ток 8А — пиковое значение. Стабильно выдаёт 5А при температуре до 60°C без охлаждения. Для 6-8А нужен радиатор 20x15 мм и вентилятор (50-100 м³/ч), чтобы держать температуру ниже 85°C. Иначе сработает защита или модуль сгорит.
?Есть ли у этого модуля (XH-M401) функция регулировки или ограничения выходного тока (режим CC - Constant Current)? Можно ли использовать как драйвер для мощных светодиодов или для зарядки аккумуляторов?

!Нет, XH-M401 — только CV (напряжение). Ток ограничивается защитой на 8-9А, без регулировки. Для светодиодов нужен резистор (например, 1 Ом для 3А) или модуль с CC. Для аккумуляторов берите модуль с CC и контролем заряда — этот не подходит.
?Какая минимальная разница должна быть между входным и выходным напряжением для стабильной работы этого преобразователя? (Так называемая "Dropout Voltage")

!Минимальная разница — 1.5В при токе до 2А и 2В при 5-8А. Например, для 12В на выходе подайте 14В на вход. Меньше — и напряжение просядет, пульсации вырастут до 200 мВ.
?Есть ли в модуле XH-M401 защита от переполюсовки входного напряжения? И насколько надёжна защита от короткого замыкания на выходе?

!Переполюсовки нет — ошибка на IN+/IN- спалит XL4016 за 1-2 сек. Добавьте диод 10А (например, 1N5822). Защита от КЗ срабатывает на 8-9А, снижая частоту до 48 кГц, но длительное КЗ (свыше 10 сек) может повредить модуль при слабом охлаждении.
?Насколько "чистое" напряжение на выходе? Какой уровень пульсаций, и можно ли их уменьшить для питания чувствительной электроники?

!Пульсации — 50 мВ при 2А и 150 мВ при 8А (180 кГц). Для чистоты добавьте на выход конденсатор 1000 мкФ Low ESR + 1 мкФ керамический — снизит до 20-30 мВ. Для чувствительной техники ещё LC-фильтр (дроссель 10 мГн).
