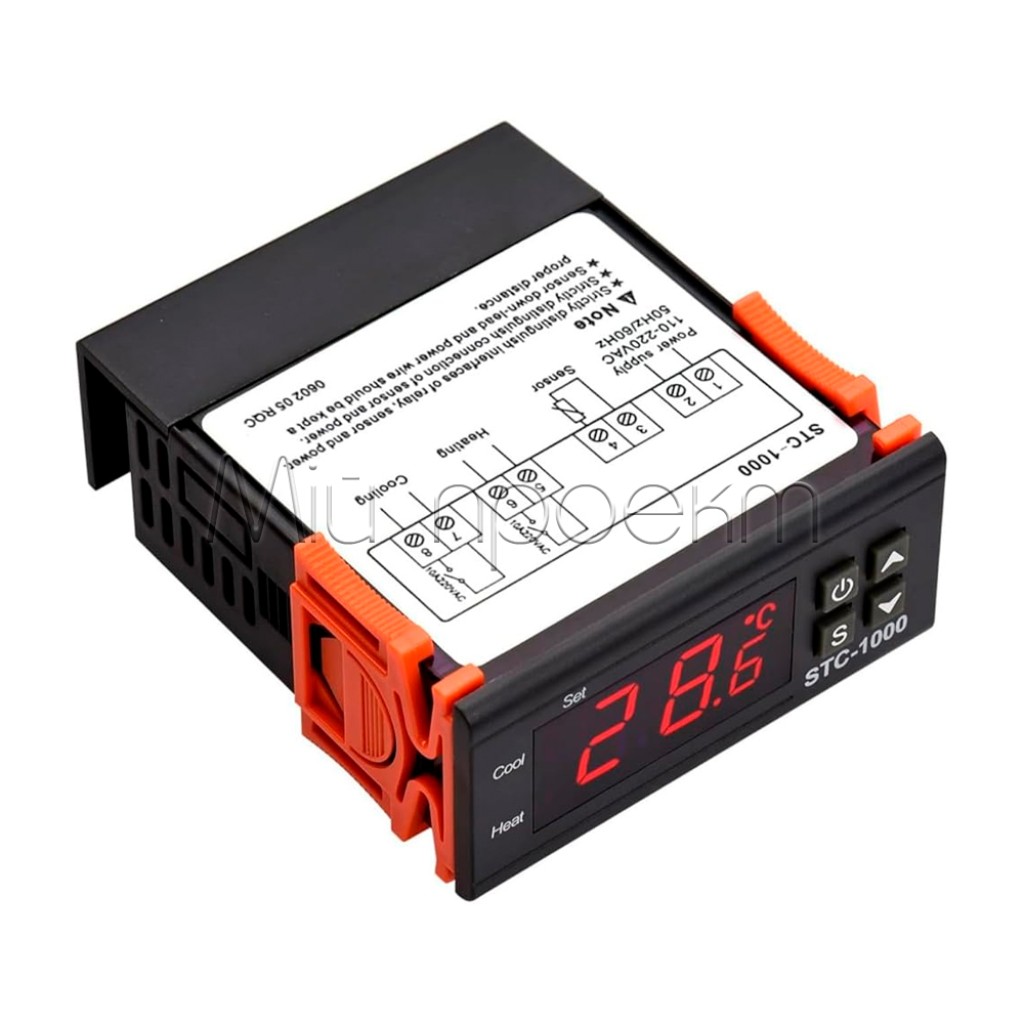

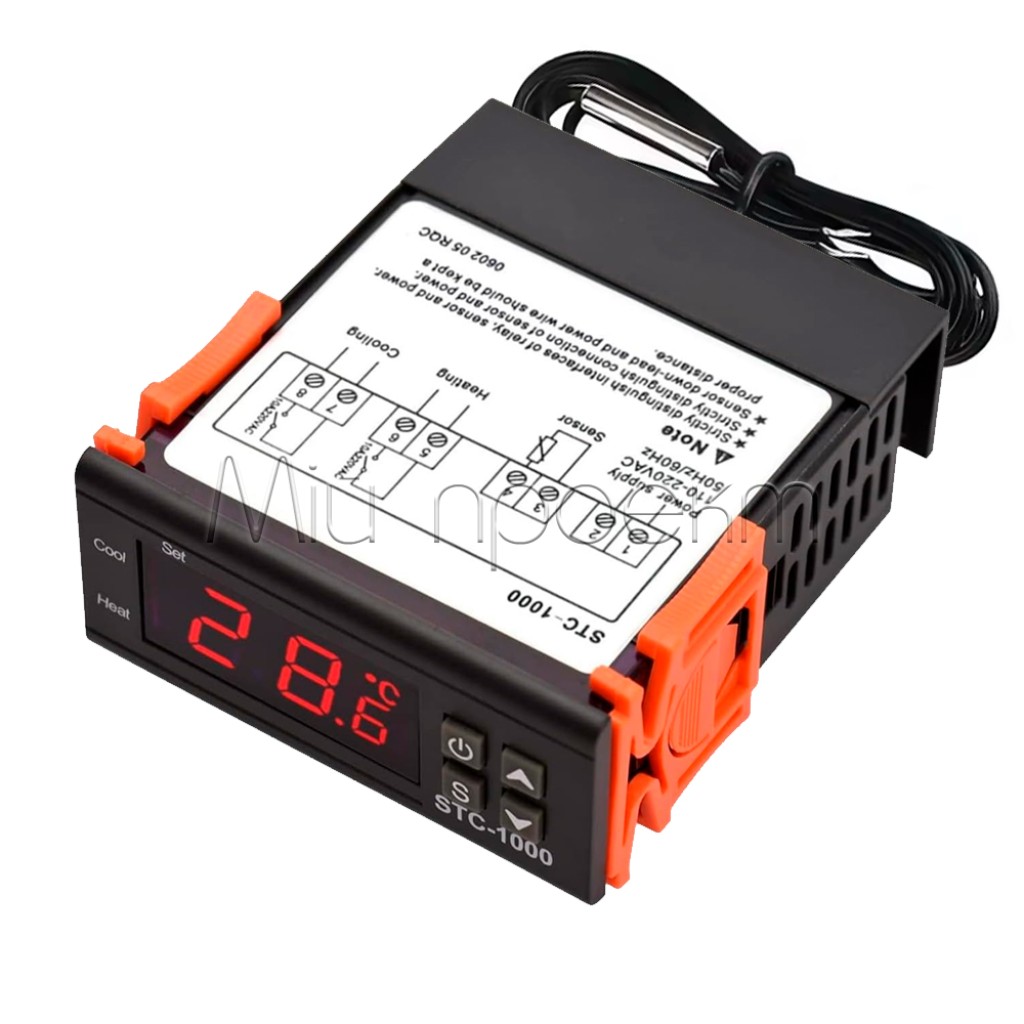

Кратко о STC-1000
STC-1000 — панельный цифровой терморегулятор для автоматического управления нагревом и охлаждением по показаниям выносного датчика. Он поддерживает контроль температуры в диапазоне от −50 до +110 °C, настройку гистерезиса, задержку запуска и коррекцию показаний датчика.
Ключевые характеристики
- Модель
- STC-1000
- Назначение
- управление нагревательным и охлаждающим оборудованием
- Диапазон контролируемой температуры
- −50…+110 °C
- Варианты питания
- 12 В DC, 24 В DC или 220 В AC
- Максимальная мощность нагрузки
- 120 Вт для версии 12 В DC; 240 Вт для 24 В DC; 2200 Вт для 220 В AC
- Датчик
- NTC 10 кОм, кабель 1 м
- Функции
- заданная температура, гистерезис, задержка запуска, коррекция показаний

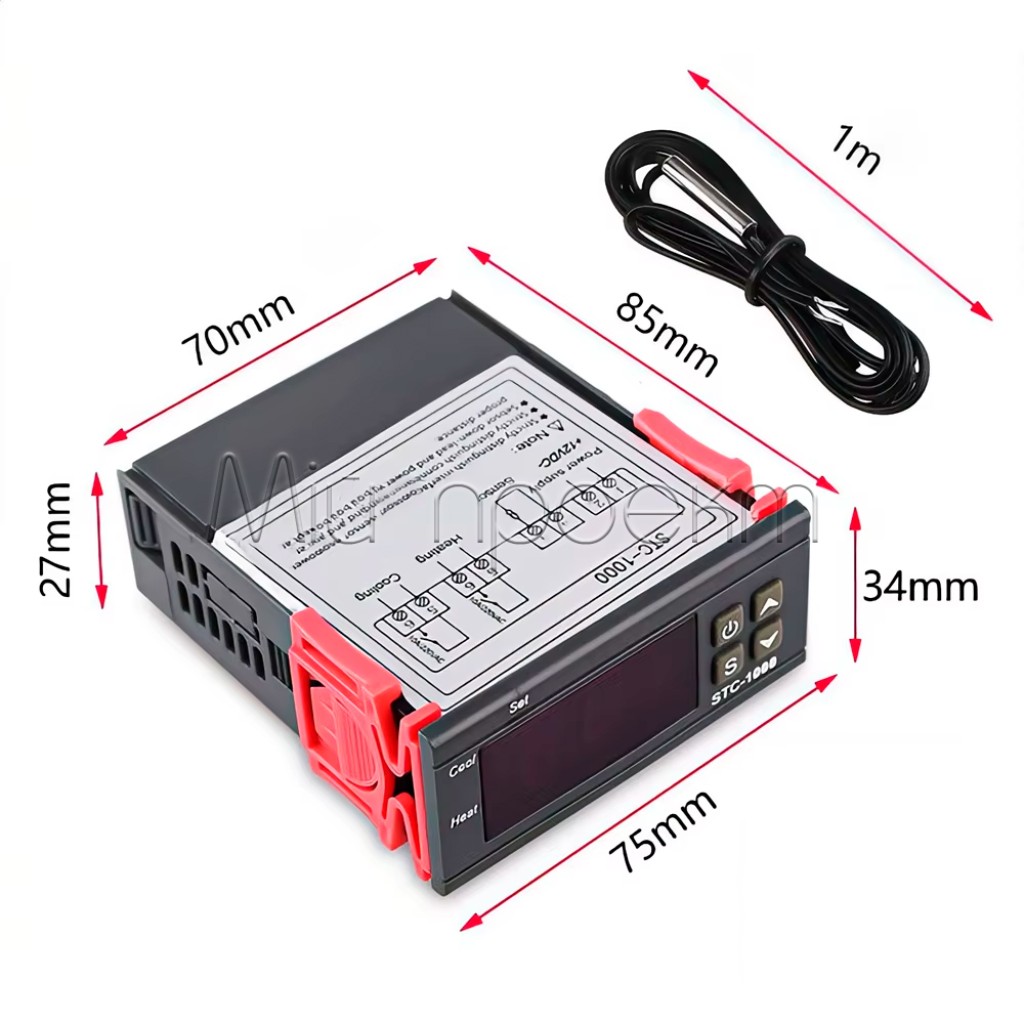

- Размеры
- 75 × 85 × 34 мм
- Монтажное отверстие
- 71 × 29 мм
- Вес
- 120 г
Подробное описание и особенности
Как работает регулирование
STC-1000 сравнивает температуру в зоне датчика с заданным значением и переключает соответствующий выход после достижения установленного порога. Настраиваемый гистерезис создаёт разницу между моментами включения и выключения, поэтому реле не переключается непрерывно из-за небольших колебаний показаний.
Терморегулятор может управлять нагревательным и охлаждающим оборудованием. Это удобно для камер, где необходимо не только нагревать воздух, но и отводить избыточное тепло либо включать холодильный агрегат.
Настройки F1–F4
- F1 задаёт целевую температуру.
- F2 задаёт гистерезис между порогами переключения.
- F3 устанавливает задержку запуска, полезную для оборудования с компрессором.
- F4 позволяет скорректировать показания датчика по контрольному термометру.
Варианты питания и нагрузки
Версии на 12 В DC, 24 В DC и 220 В AC предназначены для разных источников питания. Напряжение на корпусе полученного терморегулятора должно соответствовать напряжению системы. Предельная мощность также зависит от выбранной версии, а для компрессоров, двигателей и других нагрузок с большим пусковым током необходим отдельный запас и, при необходимости, внешний контактор.
Подойдёт / не подойдёт
Подойдёт
- для панельного монтажа в шкаф, корпус или пульт управления;
- для нагревателей, вентиляторов и холодильного оборудования в пределах допустимой нагрузки;
- для теплиц, инкубационных и сушильных камер, холодильных шкафов и ферментационных установок;
- для систем, где необходимы гистерезис, задержка компрессора и коррекция датчика.
Не подойдёт
- для прямого подключения к напряжению, отличному от указанного для выбранной версии значения;
- для нагрузки, превышающей предел встроенного реле или имеющей непроверенный пусковой ток;
- для монтажа под открытым небом или во влажной зоне без защищённого корпуса;
- для процессов, которым необходим сертифицированный высокоточный измерительный прибор или регистратор температуры.
Примеры применения
Камера с электрическим нагревателем
Датчик размещают в рабочей зоне, а гистерезис настраивают с учётом тепловой инерции. Такая схема подходит для теплицы, сушильного шкафа, инкубационной или ферментационной камеры, если мощность нагревателя соответствует выбранной версии.
Холодильный шкаф
STC-1000 может включать охлаждение после превышения заданного порога. Для компрессора задают задержку повторного запуска, а пусковой ток учитывают при выборе коммутационной аппаратуры.
Комбинированный температурный контроль
Нагревательный и охлаждающий контуры помогают поддерживать температуру в заданной зоне при сезонных или суточных изменениях. Обе нагрузки подбирают отдельно по напряжению, рабочему и пусковому току.
Подключение и первоначальная настройка
Выберите вариант питания
Для системы 12 В DC, 24 В DC или 220 В AC закажите соответствующую версию STC-1000. Перед монтажом сверьте напряжение на корпусе устройства.
Подготовьте панель
Предусмотрите монтажное отверстие 71 × 29 мм и достаточно места за панелью для корпуса глубиной 85 мм, клемм и проводов.

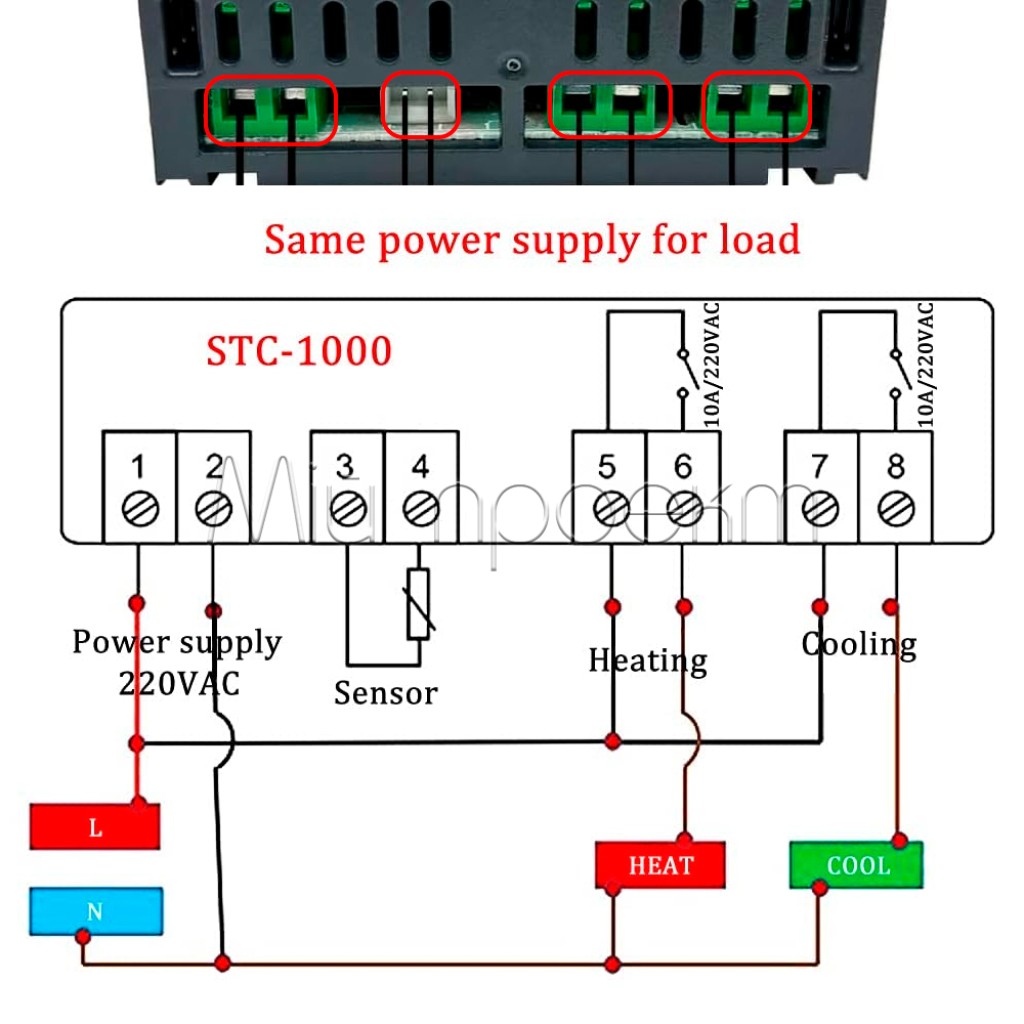

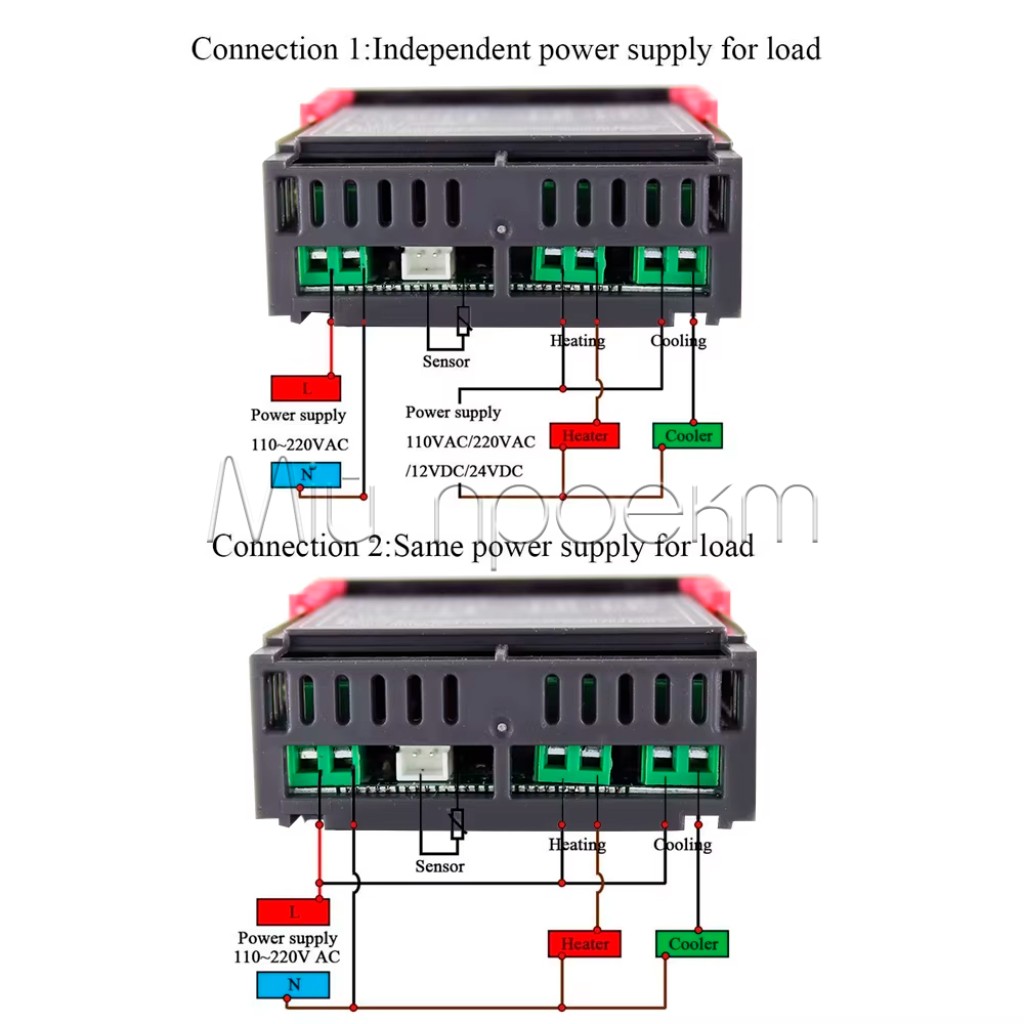

Подключите датчик и нагрузку
Выполняйте подключение только по схеме на корпусе полученной версии. Не переносите нумерацию клемм со схем другого исполнения или ревизии.
Задайте рабочие параметры
Установите целевую температуру F1, гистерезис F2 и, для компрессорного оборудования, задержку F3. Коррекцию F4 применяйте после сравнения показаний с подходящим контрольным термометром.
Проверьте переключение
До начала штатной работы проверьте направление регулирования, пороги включения и выключения, а также отсутствие опасного нагрева клемм или проводов.
Ограничения и безопасность
Не подавайте неправильное напряжение
Версия 12 В DC, 24 В DC или 220 В AC должна питаться только от соответствующего напряжения. Неправильное подключение может вывести терморегулятор из строя и создать опасность поражения электрическим током.
Изолируйте сетевые клеммы
Монтаж версии 220 В AC выполняйте только при обесточенной системе, в закрытом корпусе и с надлежащей защитой линии. Работу с сетевым напряжением должен выполнять квалифицированный специалист.
Учитывайте тип нагрузки
Значения 120, 240 и 2200 Вт являются верхними пределами для соответствующих версий, а не универсально допустимой мощностью любого оборудования. Для компрессоров, двигателей и других нагрузок с высоким пусковым током предусматривайте запас и используйте внешний контактор, подобранный по характеристикам нагрузки.
Защитите контроллер от влаги
Не допускайте попадания воды или конденсата на корпус, заднюю часть и клеммы. Не погружайте датчик в жидкость, пока не подтверждена герметичность именно полученного исполнения зонда.
Альтернатива для более простой схемы
Если необходимо управлять только одним нагревателем или охладителем и не нужны отдельные каналы STC-1000, рассмотрите компактный терморегулятор XH-W3001. Он также доступен в версиях на 12 В, 24 В и 220 В, но имеет другой формат корпуса и более простой алгоритм настройки.
FAQ
Можно ли подключить версию 12 В или 24 В к сети 220 В?
Нет. Каждое исполнение STC-1000 рассчитано на своё напряжение питания. Перед подключением сверьте выбранную опцию и маркировку на корпусе.
Можно ли напрямую подключить нагрузку 2,2 кВт?
2200 Вт — максимальное значение для версии 220 В AC. Для продолжительной работы вблизи предела, а также для компрессора, двигателя или другой нагрузки с большим пусковым током безопаснее коммутировать силовую цепь через соответствующий контактор.
Для чего нужен параметр F3?
F3 задаёт задержку запуска. Она предотвращает слишком быстрое повторное включение компрессорного оборудования после остановки или кратковременного исчезновения питания.
Как уменьшить частые переключения реле?
Увеличьте гистерезис F2 в соответствии с допустимыми колебаниями температуры и учитывайте тепловую инерцию системы. Слишком узкая разница между порогами приводит к более частому переключению.
Нужна ли калибровка датчика?
Для процессов, чувствительных к отклонениям температуры, сравните показания с подходящим контрольным термометром и при необходимости внесите коррекцию через F4.
