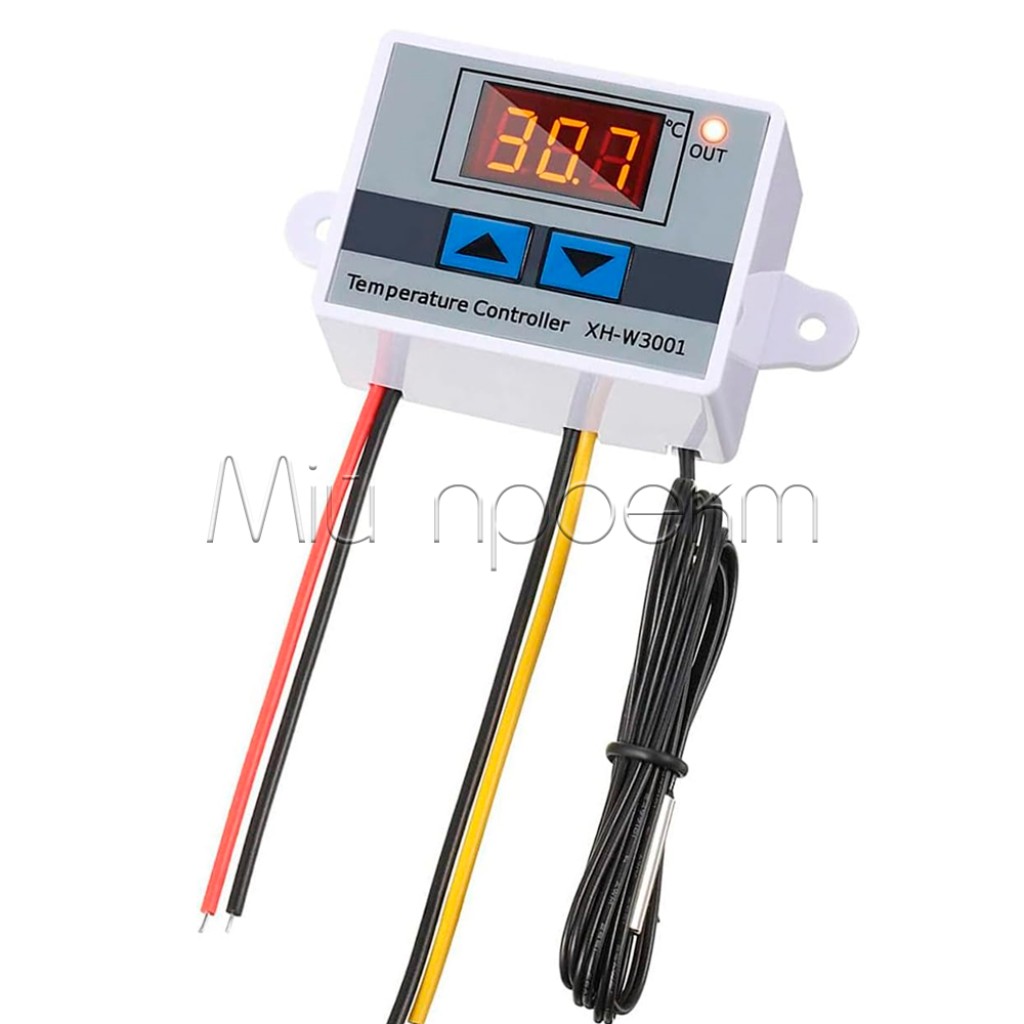

Кратко о XH-W3001
XH-W3001 — компактный цифровой терморегулятор для автоматического включения и выключения одного нагревателя или охладителя по температуре в зоне выносного датчика. Два порога задают режим нагрева или охлаждения без отдельного переключателя режимов.
Ключевые характеристики
- Модель
- XH-W3001
- Принцип регулирования
- двухпозиционное включение и выключение нагрузки
- Режимы
- нагрев или охлаждение
- Диапазон контролируемой температуры
- −50…+110 °C

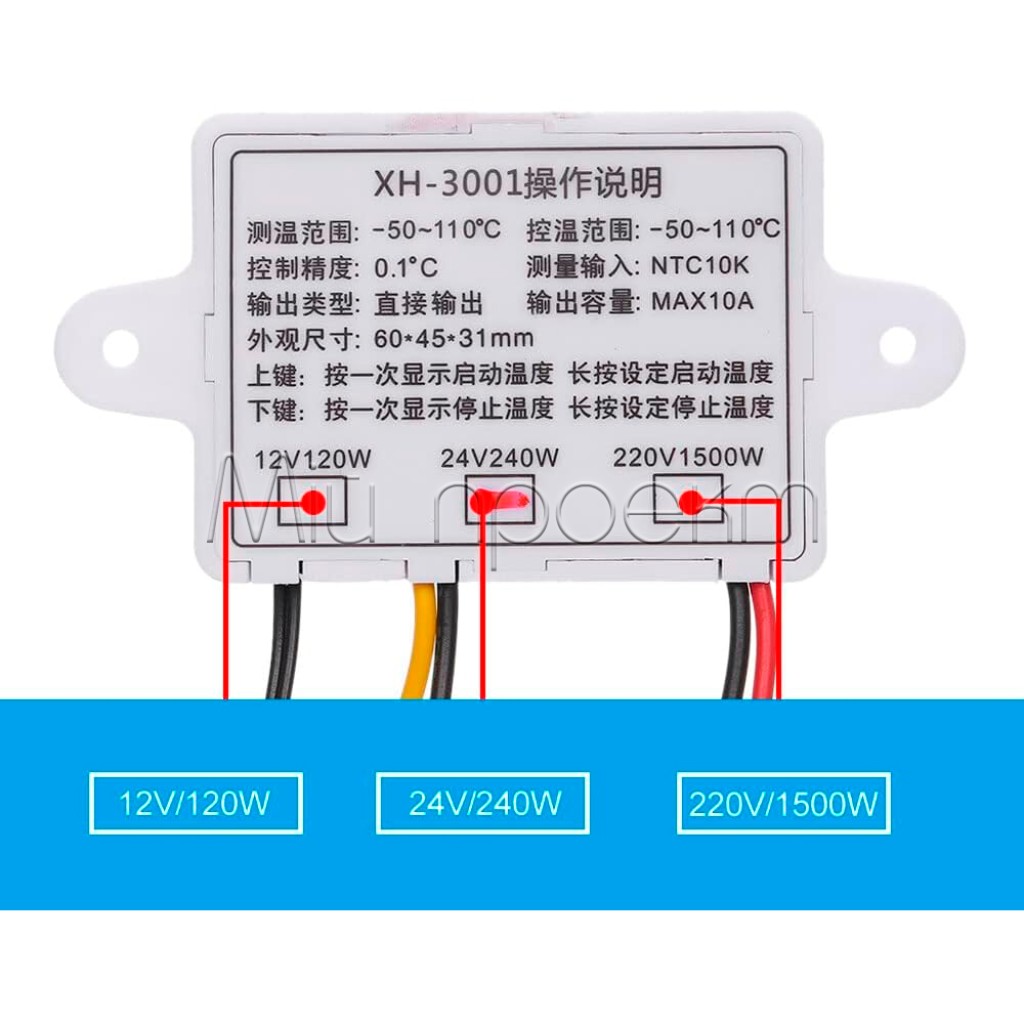

- Варианты питания
- 12 В DC, 24 В DC или 220 В AC — отдельные версии[1]
- Тип выхода
- прямой коммутируемый выход соответствующего напряжения, не «сухой контакт»[2]
- Максимальный ток
- до 10 А; допустимая нагрузка зависит от её типа и пускового тока

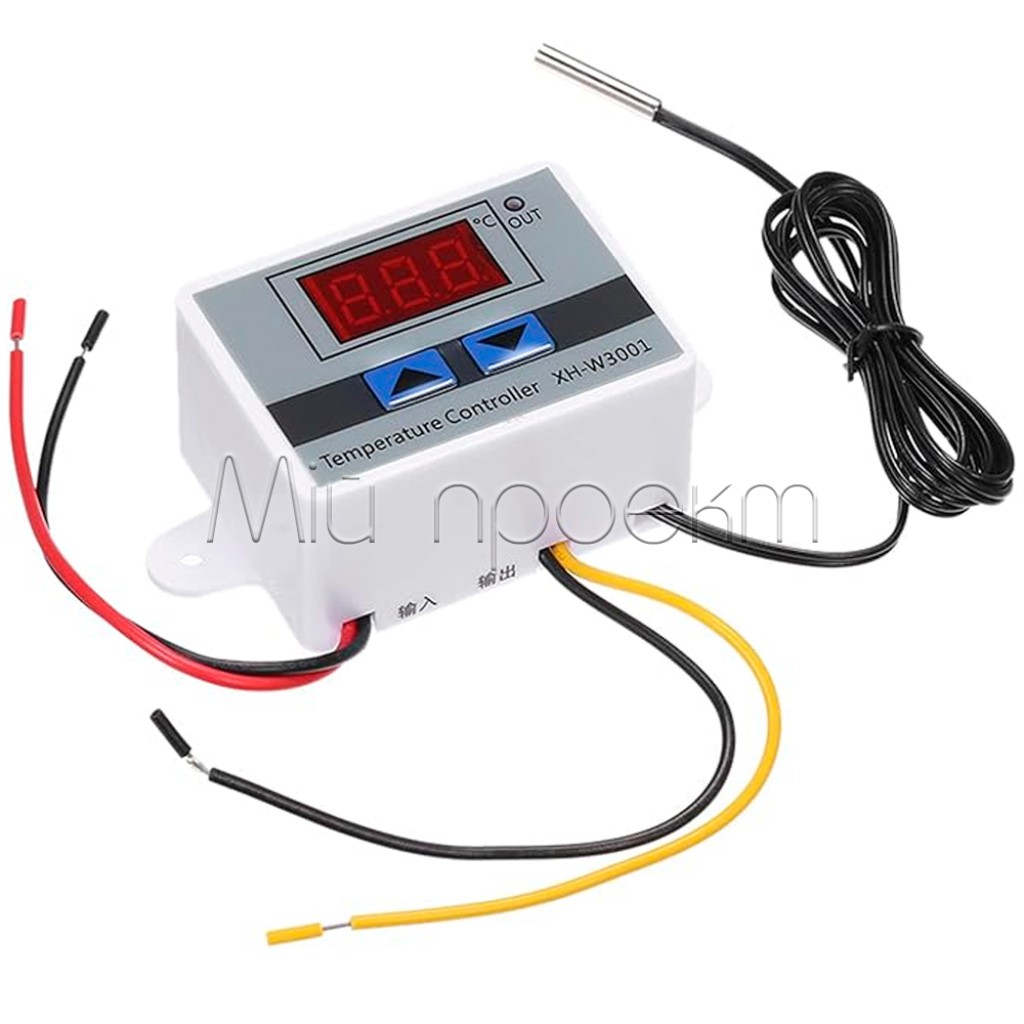

- Датчик
- выносной термистор NTC 10 кОм, кабель 1 м
- Индикация
- 3-разрядный LED-дисплей и индикатор состояния выхода
- Управление
- 2 кнопки для порогов запуска и остановки

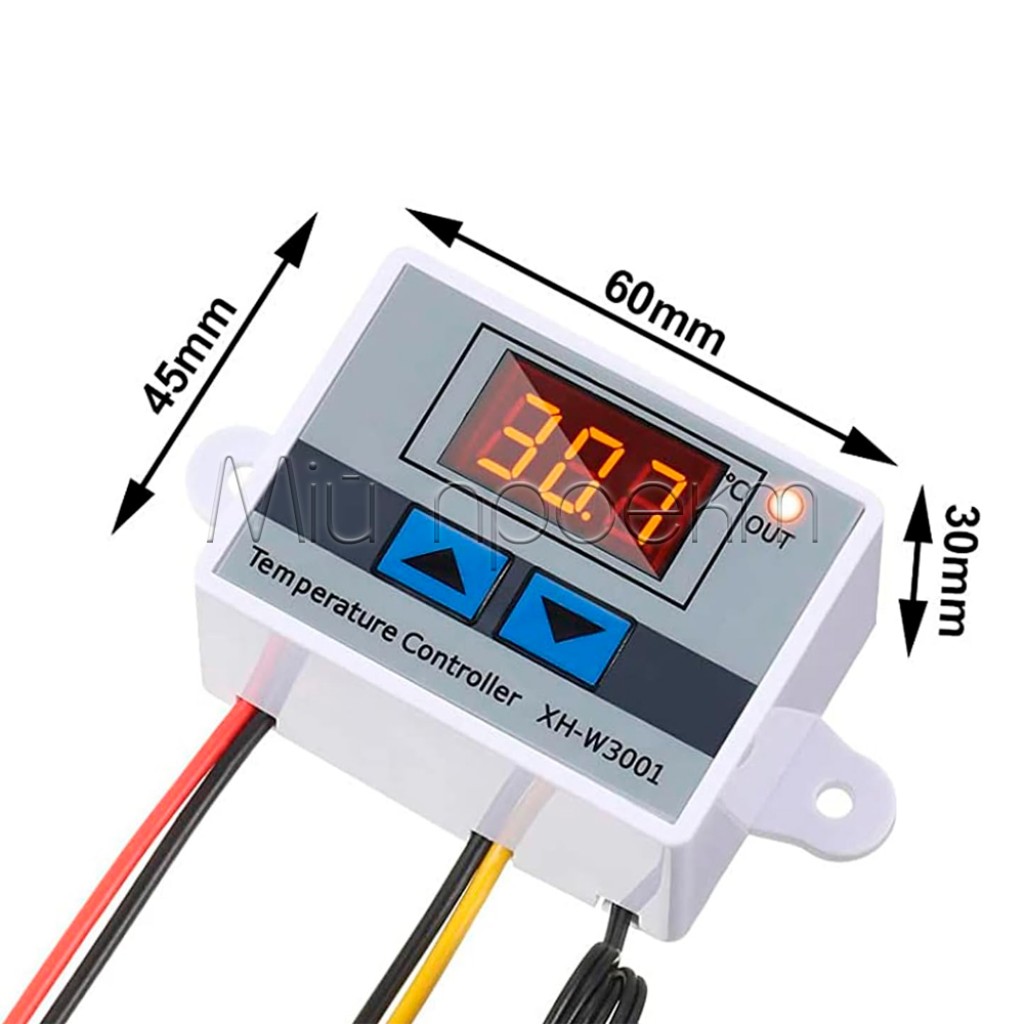

- Размеры
- 60 × 45 × 31 мм
Подробное описание и особенности
Как работает регулирование
XH-W3001 отображает текущую температуру и сравнивает её с двумя заданными порогами. Если температура запуска ниже температуры остановки, терморегулятор работает на нагрев. Если температура запуска выше температуры остановки, контроллер работает на охлаждение.[1]
Разница между порогами образует рабочую зону переключения. Её следует выбирать с учётом тепловой инерции: слишком близкие пороги вызывают более частые переключения, а слишком большая разница увеличивает колебания температуры.
Питание и выход
Каждая версия XH-W3001 рассчитана на конкретное напряжение питания. Выход непосредственно коммутирует напряжение соответствующей версии, поэтому источник питания, нагрузка, провода и защита должны соответствовать одному напряжению и рабочему току.[2]
Значение 10 А является верхним пределом, а не гарантией длительной работы с любой нагрузкой. Для компрессора, двигателя, трансформатора и другого оборудования с повышенным пусковым током необходим отдельный запас и, при необходимости, внешний контактор или пускатель.
Размещение датчика
Кабель длиной 1 м позволяет вынести датчик в контролируемую зону, а дисплей оставить доступным для настройки. Датчик размещают там, где температура соответствует состоянию всего объекта, вдали от локального нагревателя, холодного потока, солнечных лучей и других источников погрешности.
Подойдёт / не подойдёт
Подойдёт
- для простого управления одним нагревателем или охладителем;
- для вентиляции шкафа, обогрева небольшой камеры, теплицы или другой системы с двухпозиционным регулированием;
- для систем на 12 В DC, 24 В DC или 220 В AC при условии выбора соответствующей версии;
- для накладного монтажа компактного контроллера с выносным датчиком.
Не подойдёт
- для PID-регулирования, программирования по времени, журналирования или дистанционного мониторинга;
- для процессов, где необходима метрологически подтверждённая точность или независимая аварийная защита;
- для прямого управления нагрузкой выше допустимого тока или с непроверенным пусковым током;
- для компрессорного оборудования, которому необходима настраиваемая задержка повторного запуска;
- для одновременного управления отдельными каналами нагрева и охлаждения — для такой задачи рассмотрите терморегулятор STC-1000 с двумя выходами и задержкой запуска.
Примеры применения
Управление нагревателем
XH-W3001 может включать резистивный нагреватель после охлаждения до нижнего порога и выключать его после достижения верхнего. Мощность нагревателя, провода и защиту подбирают под напряжение выбранной версии.
Вентиляция корпуса или шкафа
В режиме охлаждения терморегулятор запускает вентилятор после превышения верхнего порога и останавливает его после снижения температуры до нижнего. Датчик устанавливают в зоне контроля, а не непосредственно возле воздушного потока вентилятора.
Защита от переохлаждения
Контроллер может поддерживать минимальную температуру в техническом коробе, шкафу автоматики или небольшой теплице. Для системы, отказ которой может привести к значительным убыткам, необходима отдельная аварийная защита.
Подключение и первая настройка
Выберите версию
Определите напряжение системы и закажите XH-W3001 на 12 В DC, 24 В DC или 220 В AC. Перед монтажом сверьте маркировку на полученном контроллере.
Подготовьте безопасный монтаж
Закрепите контроллер, изолируйте все соединения и предусмотрите защиту цепи. Версию 220 В AC устанавливайте в закрытом корпусе, недоступном для случайного прикосновения.

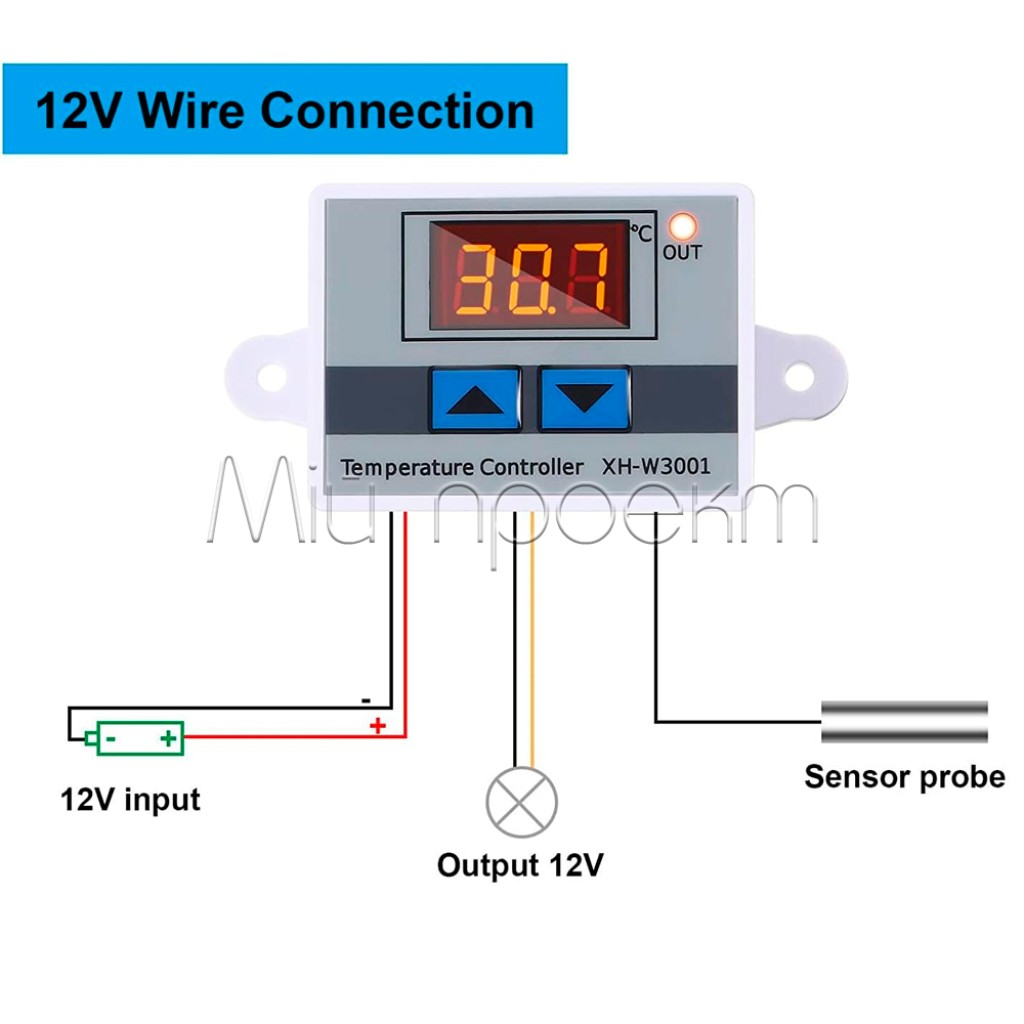

Подключите по маркировке
Обесточьте систему и подключите питание, датчик и нагрузку по схеме именно на полученной версии. Не переносите цвета проводов или схему с версии другого напряжения либо ревизии.
Задайте два порога
Для нагрева установите температуру запуска ниже температуры остановки. Для охлаждения температура запуска должна быть выше температуры остановки.[2]
Проверьте работу
До штатной эксплуатации проверьте направление регулирования, моменты переключения, реакцию после обесточивания и отсутствие опасного нагрева проводов и соединений.
Ограничения и безопасность
Не подавайте неправильное напряжение
Версии на 12 В DC, 24 В DC и 220 В AC являются отдельными исполнениями. Подключение к другому напряжению может вывести контроллер из строя, повредить нагрузку и создать опасность поражения электрическим током.
Изолируйте сетевые соединения
Монтаж версии 220 В AC выполняйте только при полностью обесточенной системе. Все проводники и соединения должны быть закрыты, механически зафиксированы и защищены в соответствии с параметрами цепи; работы с сетевым напряжением должен выполнять квалифицированный специалист.
Учитывайте пусковой ток
Не выбирайте коммутацию только по номинальной мощности. Компрессоры, двигатели, трансформаторы и некоторые импульсные блоки питания могут иметь пусковой ток, значительно превышающий рабочий; для них используйте достаточный запас и внешнюю коммутационную аппаратуру.
Не используйте как единственную аварийную защиту
Для систем, где перегрев или переохлаждение может повредить оборудование, имущество, животных или продукты, применяйте независимую термозащиту или сигнализацию отказа.
Защитите корпус и соединения от влаги
Не допускайте попадания конденсата или воды на дисплей, корпус, провода и места соединений. Не погружайте датчик в жидкость, пока не подтверждена герметичность именно полученной версии щупа.
FAQ
Как выбрать версию XH-W3001?
Выберите версию с тем же напряжением, что у источника питания и нагрузки: 12 В DC, 24 В DC или 220 В AC. Перед подключением окончательно сверьте маркировку на корпусе.
Как включить режим нагрева?
Задайте температуру запуска ниже температуры остановки. Выход будет включаться после охлаждения до нижнего порога и выключаться на верхнем.
Как включить режим охлаждения?
Задайте температуру запуска выше температуры остановки. Выход будет включаться при нагреве до верхнего порога и выключаться после охлаждения до нижнего.
Является ли выход «сухим контактом»?
Нет. XH-W3001 имеет прямой коммутируемый выход соответствующей версии питания, поэтому на выходе может быть 12 В DC, 24 В DC или сетевое напряжение. Подключайте нагрузку только по схеме на полученном контроллере.
Что означают LLL и HHH на дисплее?
LLL указывает на неисправность или отключение датчика, а HHH — на температуру выше диапазона измерения.[1] Проверьте датчик и его соединение до повторного запуска нагрузки.
Можно ли напрямую подключить компрессор?
Только после проверки рабочего и пускового тока, а также допустимой частоты запусков. XH-W3001 не заменяет пускатель и не обеспечивает отдельную настраиваемую задержку повторного запуска компрессора.
Подходит ли контроллер для критического процесса?
Не как единственное средство контроля. Если результат зависит от гарантированной точности, проверяйте показания подходящим контрольным термометром и применяйте независимую аварийную защиту.
